教学竞赛用履带式移动爬行机器人

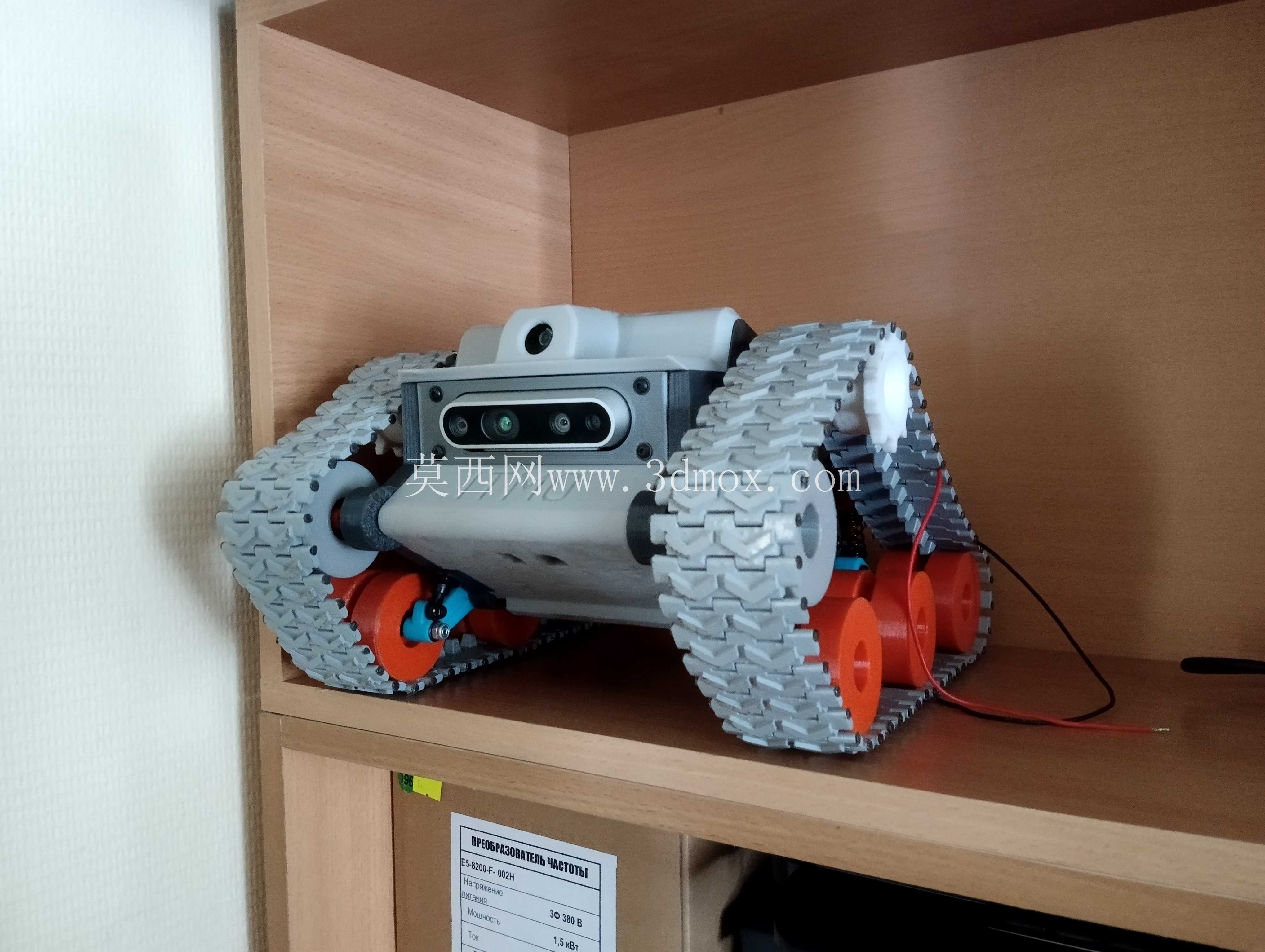

这款履带式移动平台的设计初衷，是面向学生工程实践竞赛场景打造的可落地教学载体，区别于工业级重载履带设备，它的核心定位是轻量化、易制作、可快速迭代的实验型移动载体，能够承载小型视觉传感器、控制板卡等组件，完成室内环境下的移动巡检、路径追踪、障碍穿越等典型竞赛任务。

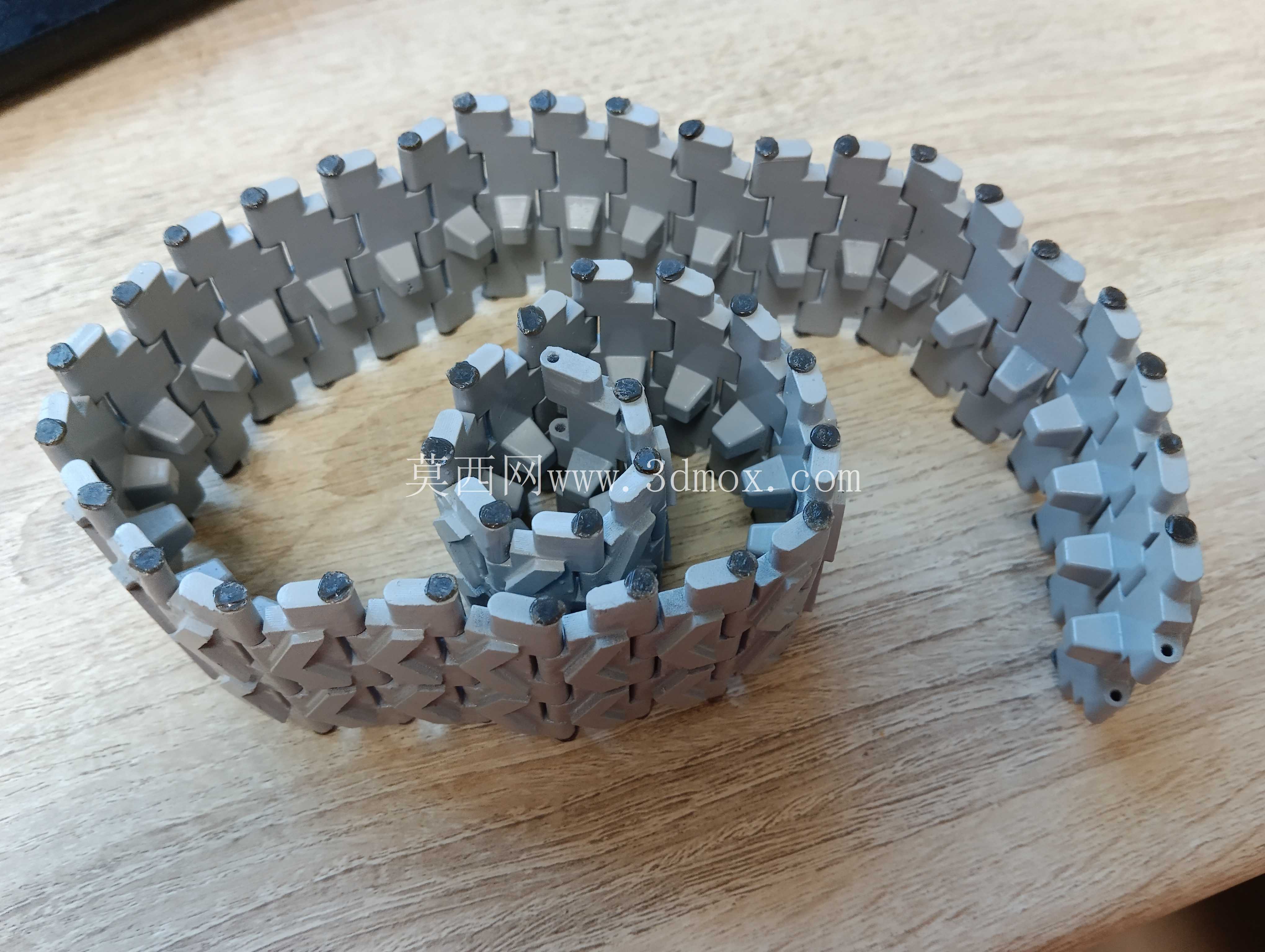

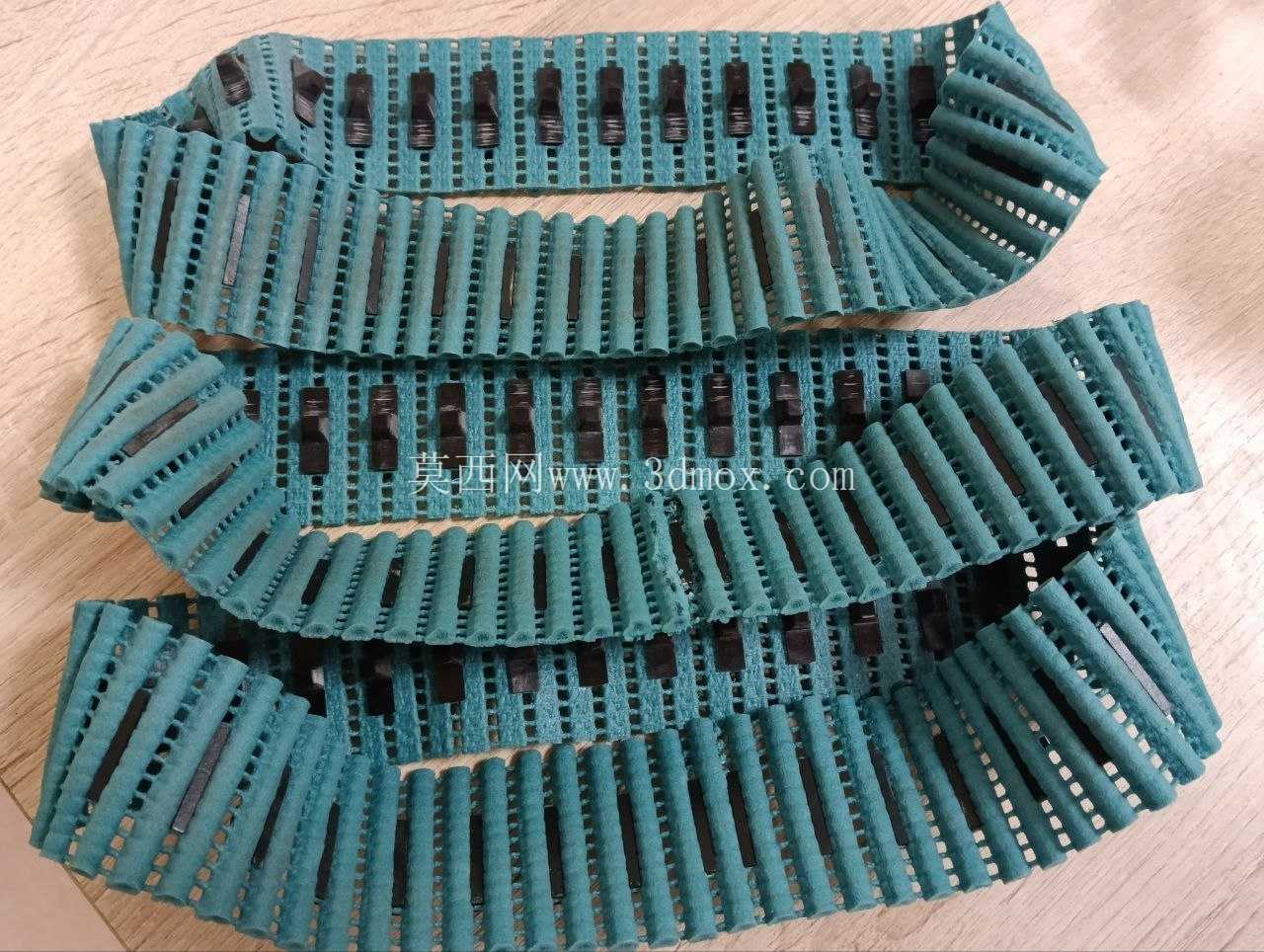

从结构设计逻辑来看，平台采用双侧对称履带驱动布局，主动轮布置在车体后侧，搭配前后两组导向轮与中部承重托带轮，保证履带在运行过程中不会出现脱轨、跳齿问题。履带部分做了两种适配方案的结构预留：常规刚性版本采用熔融沉积成型工艺制作履带节，单节履带通过销轴铰接，打印制作时选用1.75mm直径的常规打印耗材，相邻履带节的连接位置做了热熔焊接的工艺余量，装配时无需额外金属连接件，仅通过耗材热熔即可完成履带闭环连接，大幅降低学生制作的物料成本与装配门槛；柔性版本则预留了防滑PVC垫的安装卡槽，使用者可将成品PVC防滑垫裁剪为对应宽度的条状，通过快干胶固定在履带外表面，这种方案能够大幅提升履带与光滑地面、轻微起伏地面的摩擦力，避免平台在瓷砖、玻璃等低摩擦系数表面出现打滑空转的问题。

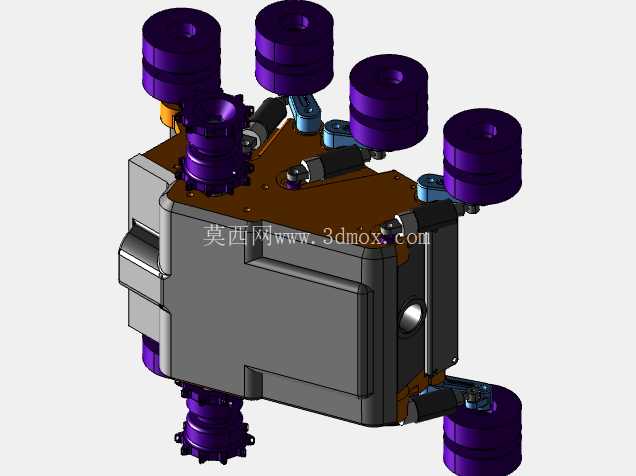

车体中部的安装空间做了模块化预留，上层平面可直接固定常用的单目、深度视觉传感器，传感器安装孔位兼容主流开源视觉模块的安装尺寸，无需额外打孔即可完成装配；下层腔体用于放置驱动电机、控制电路板与供电电池，电机安装位适配常规的直齿减速电机，传动齿轮的模数与减速箱输出轴的配合公差做了适配优化，装配时无需额外调整齿轮啮合间隙即可保证传动平稳。驱动轮与导向轮均采用分体式结构设计，轮体与轴的配合采用D型轴截面定位，避免传动过程中出现轮体与轴相对滑动的问题，轮缘的齿形与履带节的啮合槽做了参数匹配，保证传动过程中啮合顺畅无卡滞。

从安装边界与尺寸适配角度来看，平台整体宽度控制在常规桌面级3D打印机的成型幅面范围内，所有结构件均可在单台普通桌面级打印设备上完成制作，无需拼接大尺寸零件；车体离地间隙做了针对性优化，能够顺利越过高度不超过履带节厚度2倍的小型障碍，适配竞赛场景中常见的小坡度、浅沟壑地形。履带的张紧结构集成在前侧导向轮的安装座上，通过调整导向轮的前后位置即可快速调整履带张紧度，无需拆解整个车体结构，日常维护与调试的操作门槛极低。

在实际教学应用场景中，这款平台可作为机械结构设计、嵌入式控制、机器视觉等多学科实践的载体，学生可在基础履带平台的基础上，拓展加装机械臂、传感器阵列等功能组件，完成不同主题的竞赛任务；结构设计上所有零件均做了最小装配余量设计，打印完成后仅需去除少量支撑材料即可完成装配，不需要额外的二次机加工，适合无精密加工设备的教学场景快速制作验证。平台的重心布置在车体几何中心偏下位置，搭配双侧履带的大接地面积，在移动过程中不会出现侧翻问题，即使在30度以内的坡面行驶也能保持足够的稳定性。走线空间做了隐藏式设计，所有电机与传感器的连接线均可通过车体内部的走线槽布置，避免线缆外露被履带卷入造成设备损坏。
