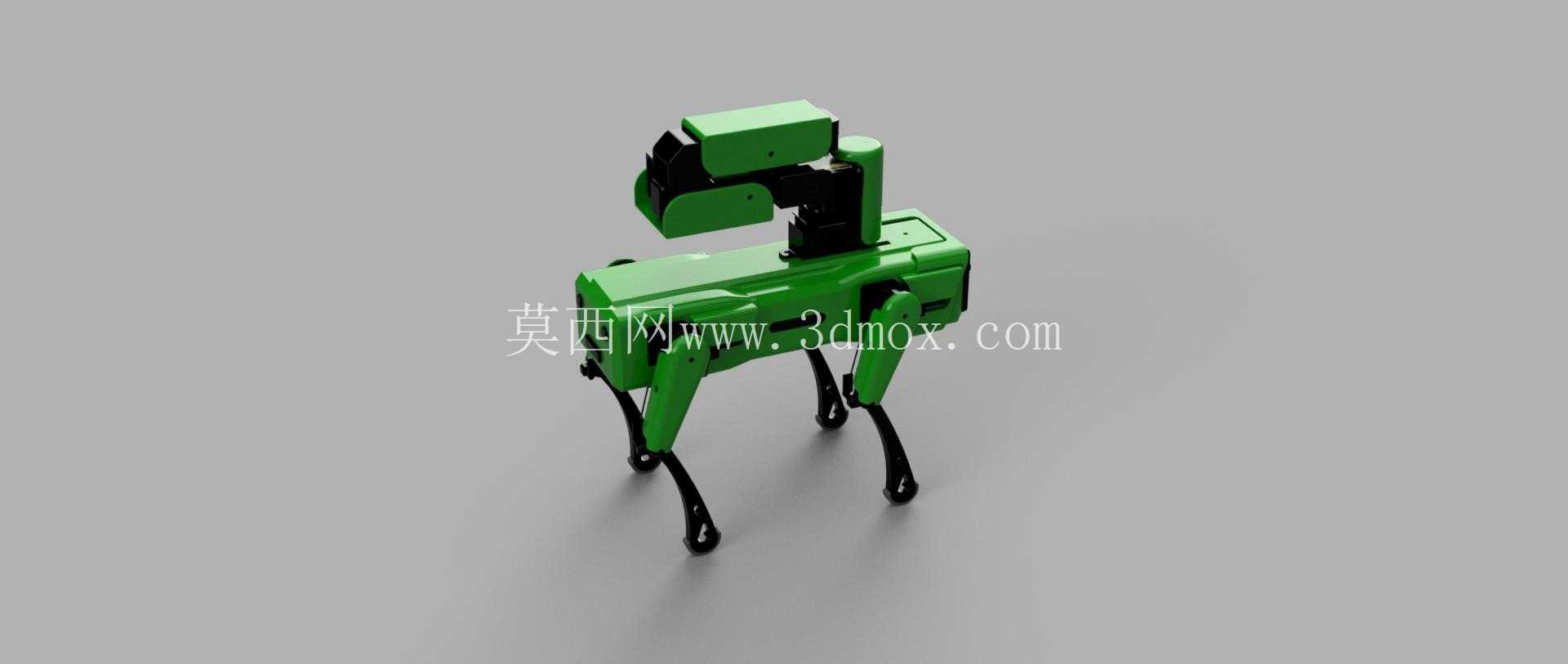

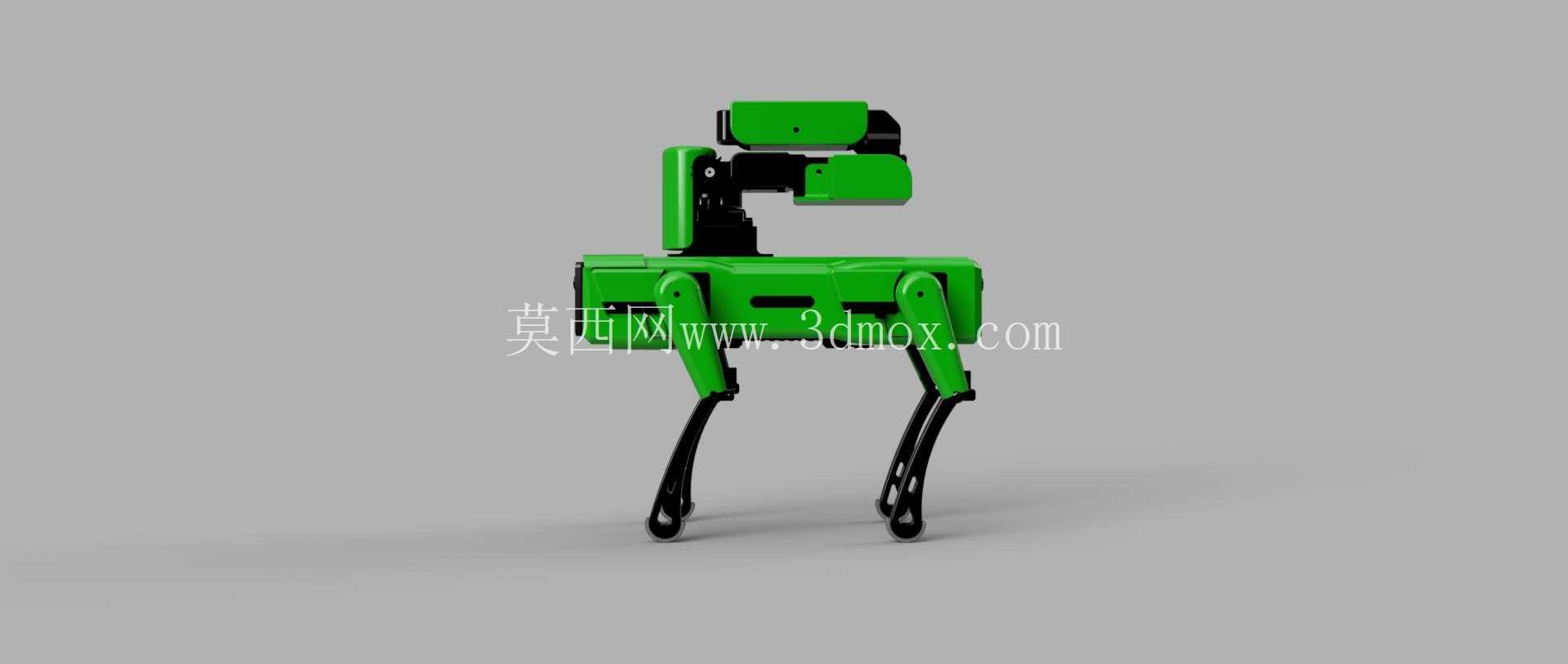

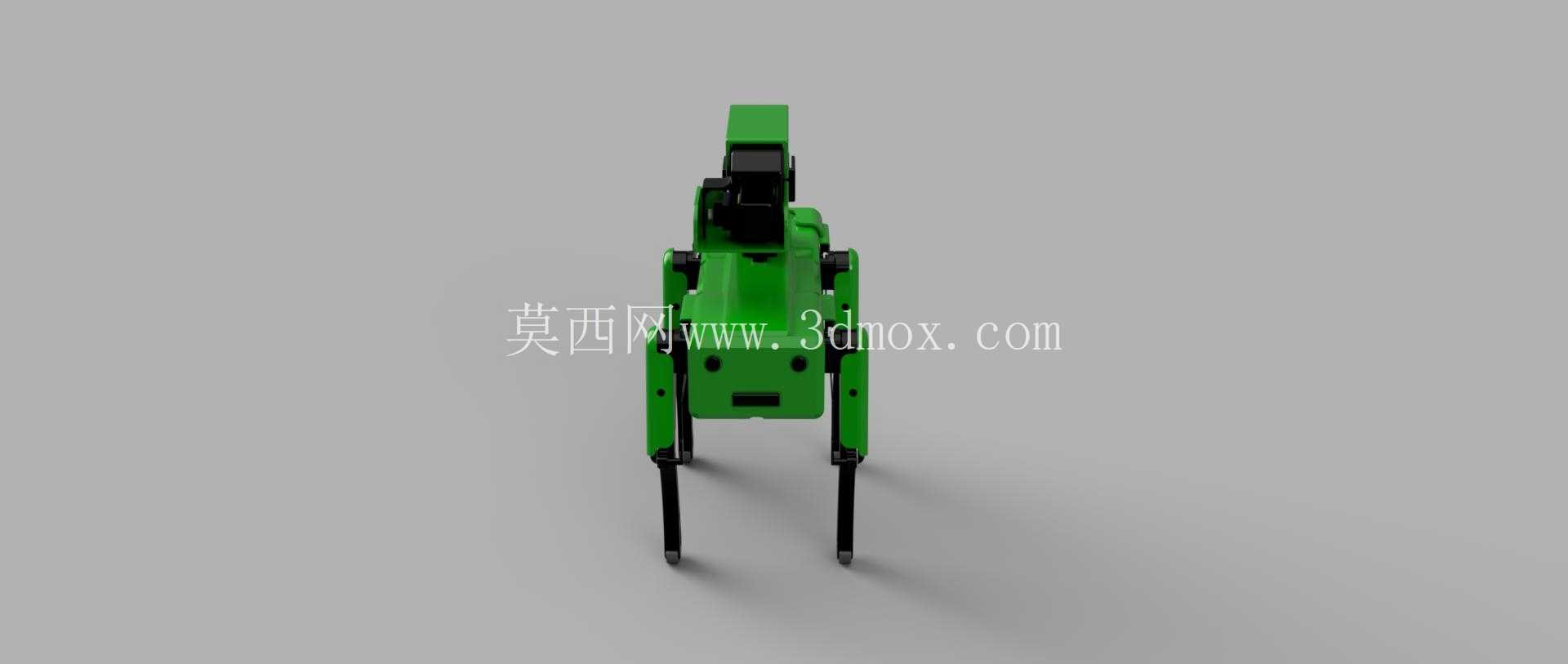

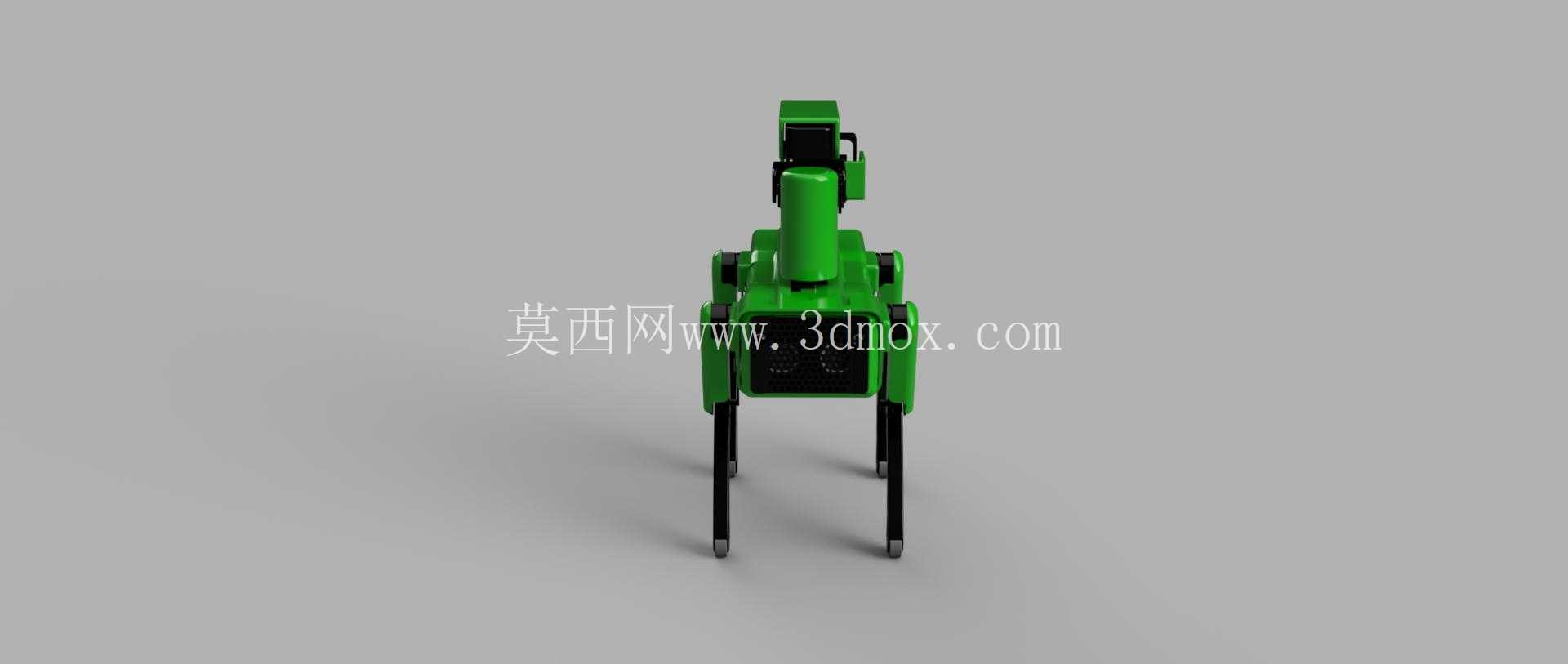

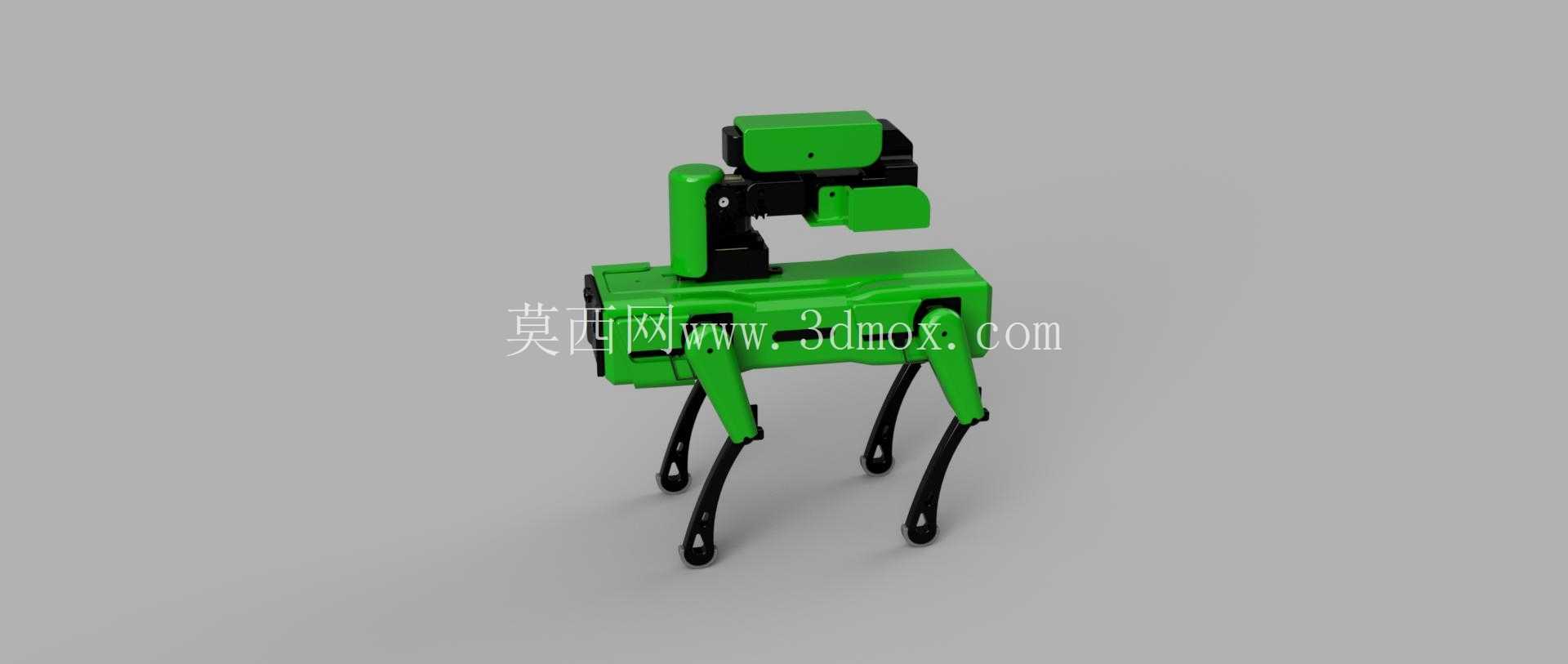

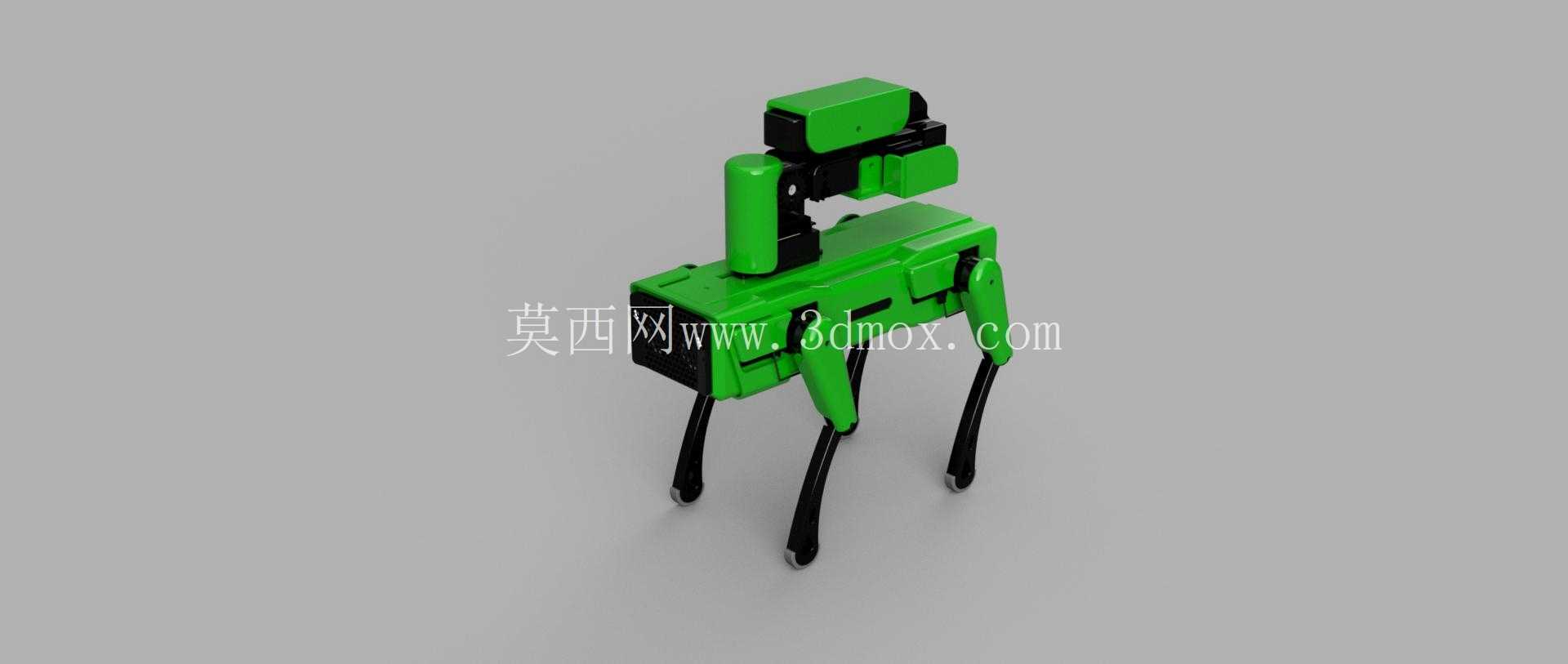

仿波士顿动力Spot四足3D打印机器狗结构

这款四足仿生机械结构的设计参考了成熟商用四足机器人的构型逻辑，核心面向桌面级3D打印制作场景做了适配调整，所有结构件的壁厚、连接位公差都做了适配FDM打印工艺的优化，不需要额外的支撑结构就能完成大部分零件的打印制作，降低了个人制作者的加工门槛。从实际应用场景来看，这类小型四足结构既可以作为机器人教学的实操载体，帮助学习者理解足式运动的步态逻辑、关节联动原理，也可以作为个人DIY创作的基础平台，加装传感器、控制模块后拓展环境探测、人机交互等功能，同时也能作为桌面级的仿生机械展示件，直观呈现四足机器人的机械构成逻辑。

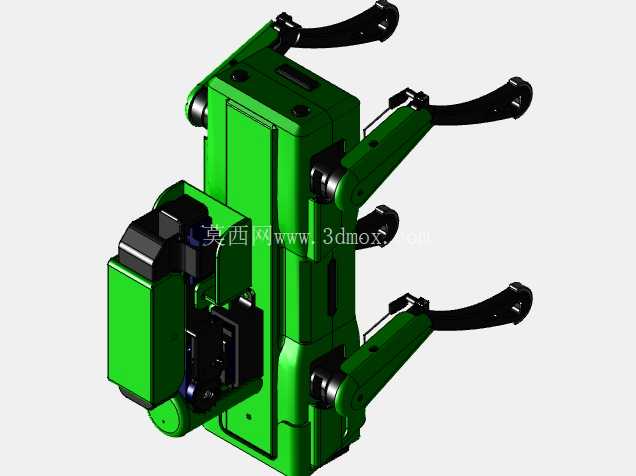

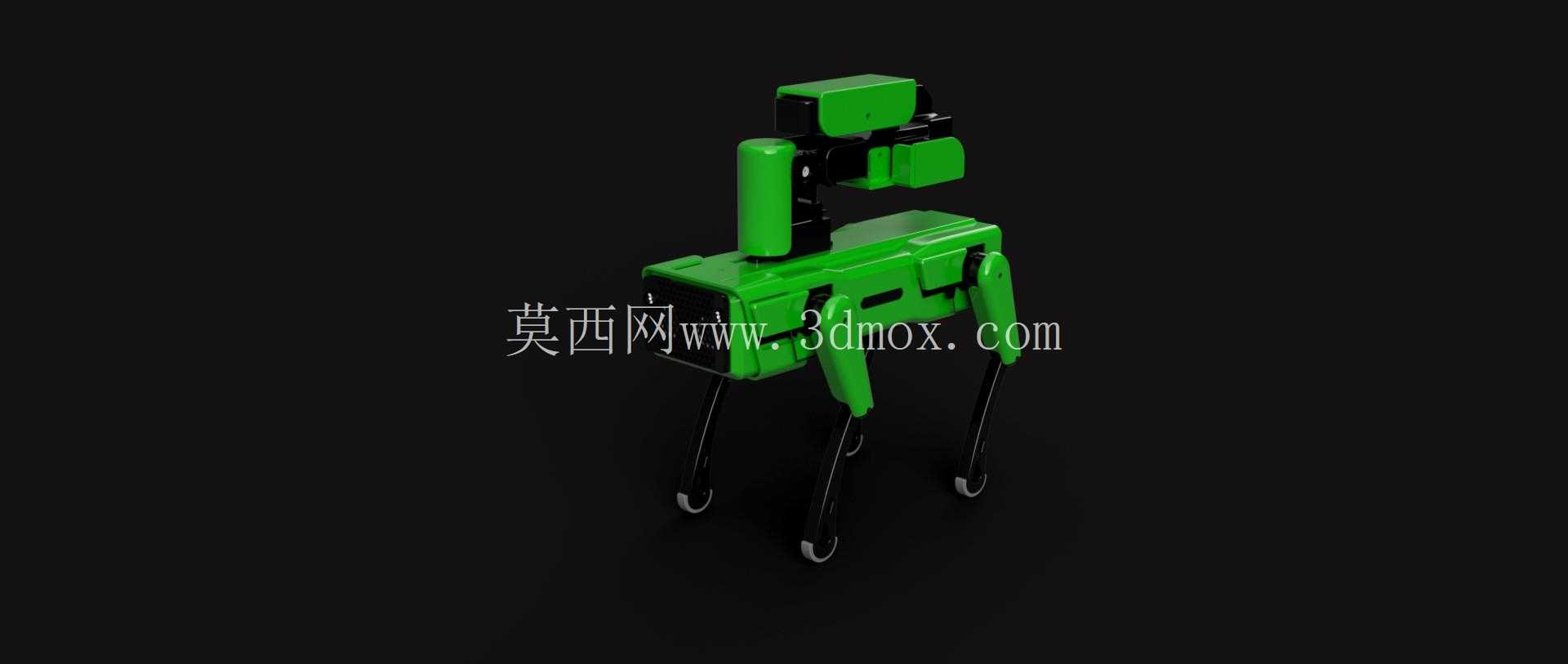

在功能特性层面，该结构采用了模块化的关节设计，四条腿的构型完全一致，单腿包含髋部俯仰、膝关节俯仰两个主动自由度的安装位，腿部杆件采用了轻量化的镂空设计，在保证结构强度的前提下尽可能降低运动部分的重量，减少舵机等驱动元件的负载。机身主体为一体化的舱体结构，预留了控制板、电池、舵机驱动板的安装空间，所有走线都可以通过杆件内部的空腔布置，避免运动过程中线缆与结构发生干涉。机身顶部预留了拓展安装位，可以根据使用需求加装摄像头、机械爪、传感器模组等外接部件，不需要对主体结构做破坏性修改就能完成功能拓展。

设计思路上，这款结构没有追求复杂的动态性能，而是优先平衡了制作难度与结构可靠性，所有连接位都采用了标准紧固件连接，没有使用胶水粘接的部位，方便后期拆装调整、更换损坏的零件。关节转动副的位置都设计了自润滑的接触面，不需要额外加装轴承就能实现顺畅转动，适配个人制作者手头常见的标准舵机安装尺寸，不需要定制特殊的驱动元件就能完成组装。腿部的足端做了圆弧过渡设计，接触地面时可以有一定的自适应角度，降低对地面平整度的要求，在平整桌面、短绒地毯等常见室内场景下都能稳定站立。

从安装边界与尺寸控制来看，整机组装完成后的长宽高尺寸控制在桌面级设备的适配范围内，机身主体宽度不超过150mm，长度不超过200mm，站立状态下高度不超过180mm，完全可以放置在普通书桌、展示架上，不会占用过多空间。所有零件的最大外形尺寸都控制在普通桌面级3D打印机的成型尺寸范围内，不需要拼接就能完成单个零件的打印。关节的运动行程做了机械限位设计，避免舵机转动超出行程后出现结构卡死、零件断裂的问题，髋部关节的前后摆动范围限制在正负45度以内，膝关节的摆动范围限制在0到60度之间，既满足行走步态的动作需求，也从结构层面保护驱动元件不会因为过位损坏。

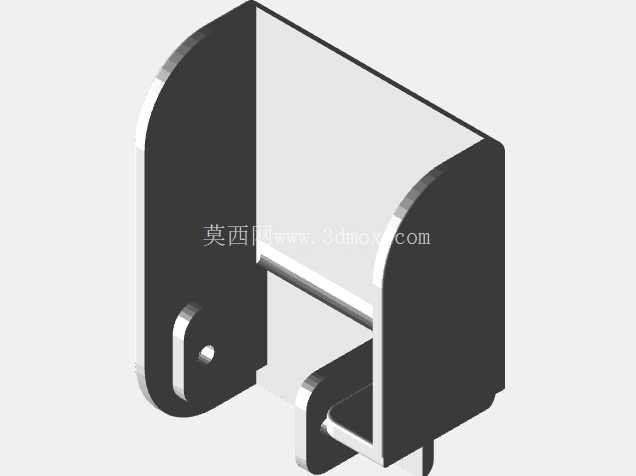

在结构细节处理上，机身外壳的拼接处设计了定位止口，组装时可以快速对齐零件位置，降低组装时的对位难度。舵机的安装位都设计了预紧调节结构，可以在组装完成后调整关节的间隙，消除传动过程中的虚位，提升运动时的稳定性。电池舱的位置设计在机身重心的正下方，降低整机的重心高度，提升站立和行走时的稳定性，避免做小幅动作时出现侧翻的问题。腿部杆件的受力方向做了针对性的加强，在舵机输出轴连接的位置增加了加强筋，避免长期运动后出现连接位开裂的问题，同时在非受力区域做了减重挖槽，尽可能降低运动部分的惯量，让步态动作更加流畅。
