三叶式水下推进螺旋桨结构设计

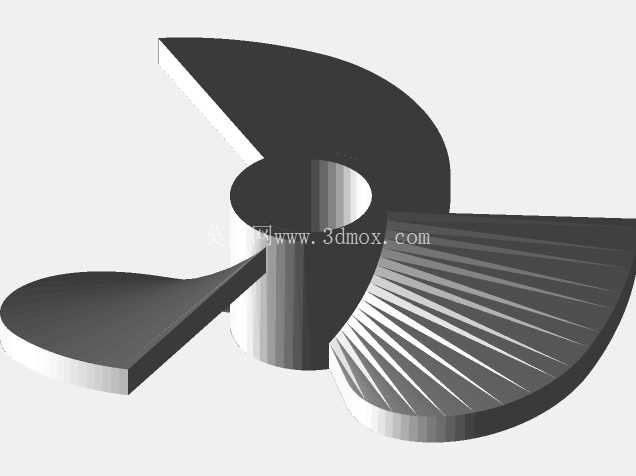

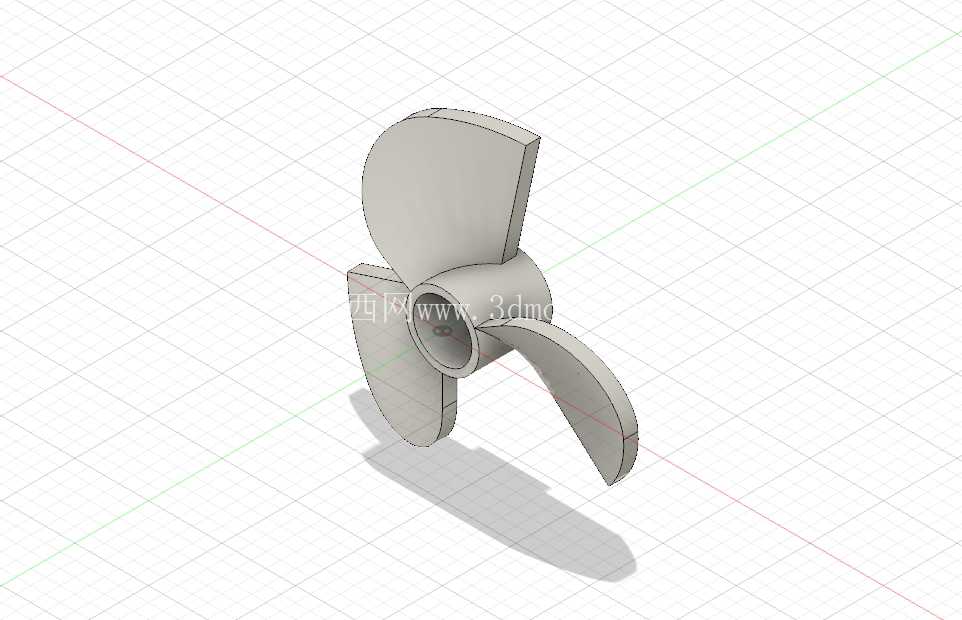

　　这款三叶螺旋桨的结构设计，核心围绕小功率水下推进场景的实际工况展开，在做三维建模阶段，首先要明确的是其适配的动力输出端边界——桨毂中心的通孔为标准轴装结构，孔径与配套驱动电机的输出轴做公差匹配，安装时通过轴键传递扭矩，避免高转速下出现桨叶与轴的相对滑动，桨毂的轴向长度做了冗余设计，既保证与轴的接触面积足够承载推力载荷，也不会因为过长增加不必要的水下航行阻力。从应用场景来看，这类小尺寸三叶桨多用于小型水下机器人、遥控潜水器、便携水上救援装置的动力端，也可适配小型无人船的侧推结构，相比两叶桨，三叶结构在同等转速下的推力输出更平顺，水下运转时的振动幅度更小，不会因为桨叶通过频率与设备壳体产生共振，影响搭载的传感元件工作精度。

　　设计阶段的叶型截面采用了从叶根到叶梢的渐变翼型，叶根位置的截面厚度更大，用来承载旋转时的离心力与水流冲击载荷，越靠近叶梢位置截面厚度逐渐收薄，降低叶梢位置的涡流损耗，提升流体动力效率；三片桨叶沿桨毂周向呈120度均匀分布，每片桨叶的安装角经过流体仿真校准，在常用转速区间内可以保证水流沿桨叶表面平滑流过，不会出现大面积的流动分离导致推力骤降。做结构建模时需要特别注意安装边界的约束：桨毂的端面要与电机安装座的端面预留0.5到1毫米的间隙，避免运转时桨毂端面与固定座发生摩擦损耗，桨叶的最大回转直径要与设备外壳的导流罩内壁保持足够安全距离，防止加工误差或者运转时的桨叶形变导致刮蹭导流罩。

　　从功能特性上看，一体式的桨毂与桨叶结构省去了装配环节的累积误差，整体结构强度更高，适合在含有少量泥沙的浅水环境下工作，桨叶前缘做了小圆弧倒角处理，即使在水下碰到细小的漂浮杂物，也不会因为尖锐前缘出现应力集中导致桨叶崩缺；桨叶的后缘则做了减薄处理，优化水流脱离桨叶时的流态，降低运转时的流体噪音。在实际选型匹配时，需要结合驱动电机的额定转速、额定扭矩来匹配桨叶的螺距参数，这款桨的螺距设计偏向中低转速下的大推力输出，不需要电机跑到极高转速就能获得足够的推进力，能有效降低电机的工作负荷，延长水下设备的续航时间。

　　建模过程中对桨叶表面的曲面连续性做了严格控制，保证曲面G2连续，避免表面出现凹凸折痕，这些折痕在水下运转时会产生额外的紊流，既损耗推力也会增加噪音。另外桨毂的外圆做了流线型过渡，从轴孔位置到桨叶根部的衔接处没有直角突变，减少桨毂位置的水流阻力，也避免杂物在桨毂与桨叶的衔接位置缠绕。对于结构设计从业者来说，这类螺旋桨的建模难点在于叶型的空间角度定位，每一片桨叶的螺距角从根到梢的渐变规律要符合流体动力设计要求，不能简单做等角度拉伸，否则实际运转时的推力表现会和设计值出现较大偏差；同时还要做动平衡校验的结构预留，在桨毂的端面预留平衡去重的位置，方便后续加工完成后做动平衡校正，保证高转速下的运转稳定性。在安装适配性上，中心轴孔可以根据配套电机的轴径做参数化调整，键槽的尺寸也可以对应不同的扭矩传递需求做修改，不需要重新调整整个桨叶的曲面结构，能快速适配不同功率等级的小型水下动力装置。
