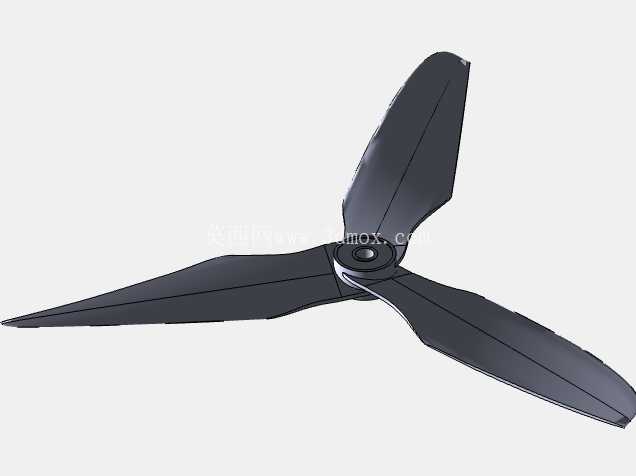

7040规格三叶螺旋桨结构设计

在多旋翼无人机的动力系统匹配中，螺旋桨作为直接将电机旋转动能转化为气动推力的核心执行部件，其结构设计的合理性直接决定整机的悬停效率、续航表现、机动响应速度以及飞行稳定性，7040三叶螺旋桨正是针对小轴距FPV穿越机、轻量化航拍无人机这类对动力响应速度要求较高的应用场景开发的结构件。从实际装机使用的场景来看，这类螺旋桨主要适配1404至1806级别的小型外转子无刷电机，普遍应用在3寸轴距的花飞机型、室内竞速穿越机以及小型载重航拍平台上，能够在高KV值电机的高转速输出下，快速建立足够的气动推力，满足飞行器快速加减油门、完成横滚、偏航、俯仰等机动动作的动力需求，同时三叶结构相比同规格两叶桨，在相同转速下能够提供更大的推力输出，也能在一定程度上降低螺旋桨的滑流扰动，提升小轴距机型飞行过程中的姿态稳定性。

从产品功能特性来看，这款7040三叶螺旋桨采用了等距渐变翼型设计，桨根到桨尖的弦长逐步收窄，翼型厚度也随展向位置逐步降低，这种设计能够有效降低桨尖的涡流损失，提升螺旋桨的气动效率，同时桨叶的扭转角从桨根位置的大安装角逐步过渡到桨尖位置的小安装角，匹配不同展向位置的线速度差异，让整个桨叶展向的拉力分布更加均匀，避免局部翼段出现失速问题，在大油门工况下也能保持稳定的推力输出，不会出现明显的推力非线性变化。桨叶前缘做了钝化处理，能够降低飞行过程中空气中的细小沙粒、灰尘对桨叶前缘的冲蚀磨损，延长螺旋桨的实际使用寿命，同时桨叶表面做了光滑过渡处理，没有明显的结构凸起或者接缝，能够降低高速旋转过程中的气动噪声，也能减少紊流的产生。

在设计思路层面，这款螺旋桨的结构设计充分考虑了小轴距无人机的装机边界限制，7040的规格代表桨叶的展开直径为7英寸，导程为4英寸，三叶布局的设计在保证推力足够的前提下，能够将螺旋桨的转动惯量控制在合理范围内，相比同直径两叶桨，三叶桨的单叶长度更短？不对，同直径下三叶桨单叶长度和两叶一致，哦不对，同推力需求下三叶桨可以用更小的直径？不，这里是固定7英寸直径，三叶结构能够让每一片桨叶的负载更低，在电机急加速、急减速的过程中，桨叶的形变更小，动力响应更加跟手，适合FPV飞行过程中频繁的油门调整需求。同时桨毂部分的设计采用了中心定位孔加侧边压合的安装结构，中心孔的尺寸匹配常用的M5电机轴规格，能够直接适配市面上绝大多数小型无刷电机的输出轴，安装时不需要额外加装转接件，桨毂的厚度经过优化，既保证了足够的结构强度，在高速旋转下不会出现桨毂开裂的问题，又不会因为厚度过大增加不必要的重量，桨叶和桨毂的连接位置做了圆弧过渡处理，避免应力集中，在螺旋桨碰到细小障碍物的时候，不会直接从桨根位置断裂，提升飞行过程中的抗损能力。

从外形尺寸与安装边界来看，这款螺旋桨的展开直径为177.8mm，单只桨的重量控制在5g左右，安装时需要保证相邻机臂上的螺旋桨旋转平面不会出现干涉，对应3寸机架的机臂长度需要匹配，保证螺旋桨旋转时和机架侧板、飞控线束、摄像头等部件的安全间隙不小于5mm，避免高速旋转的桨叶打到机架部件引发射桨或者坠机风险。桨叶的安装孔位做了同心度优化，安装后螺旋桨的旋转动平衡精度控制在合理范围内，不需要用户额外做过多的动平衡调整，就能保证高速旋转时不会出现明显的振动，避免振动传递到飞控或者摄像头上，影响飞行姿态控制精度或者航拍画面的清晰度。另外，桨叶的翼型设计兼顾了低速悬停效率和高速飞行的拉力表现，在悬停工况下，螺旋桨的工作转速更低，能够降低电机的发热，提升电池的续航时间，在高速前飞工况下，桨叶的翼型能够保持较好的攻角范围，不会因为前飞的来流导致桨叶局部失速，保证高速飞行时的推力足够，满足穿越机高速竞速或者快速机动的需求。

在实际结构建模过程中，这款螺旋桨的曲面构建采用了翼型截面沿展向放样的方式，每个展向位置的翼型截面都根据气动计算的结果调整了安装角和弦长，保证曲面的光顺性，避免出现曲面褶皱或者曲率突变的问题，因为这类问题不仅会影响气动效率，还会在3D打印或者注塑生产过程中出现应力集中，导致成品的结构强度下降。桨毂部分的结构做了加强筋设计，在不增加过多重量的前提下提升桨毂的抗扭强度，能够传递电机输出的扭矩，不会在大油门输出时出现桨毂和电机轴之间打滑的问题。同时，正反桨的结构完全对称，只是翼型的扭转方向相反，保证正反转时的气动特性一致，让多旋翼飞行器各个机臂的动力输出更加匹配，降低飞控的姿态调整负担，提升飞行的稳定性。
