RPLIDAR C1小型激光雷达三维结构

做移动机器人底盘选型的时候，最先要敲定的就是外围感知元件的安装边界，这款小型三角测距激光雷达是很多室内AGV、服务机器人方案里的常用选型，很多刚接触整机集成的工程师容易忽略传感器本体的结构干涉问题，直接拿厂商给的外形图硬套装配，最后要么是安装座和旋转扫描面产生遮挡，要么是出线位置和底盘上层结构打架，拖慢整机调试进度。

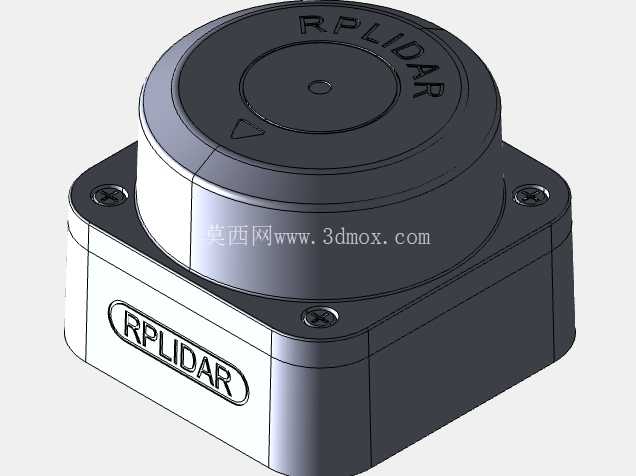

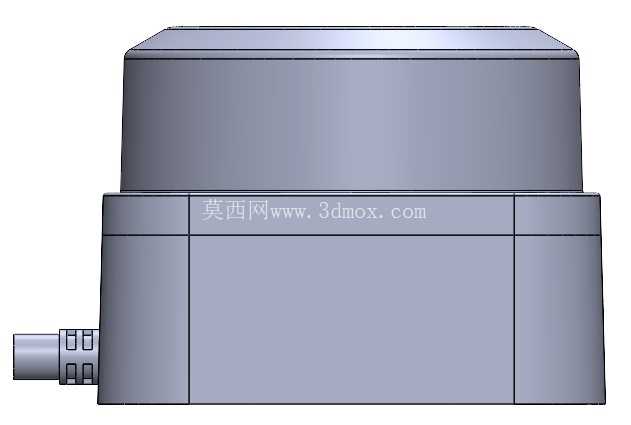

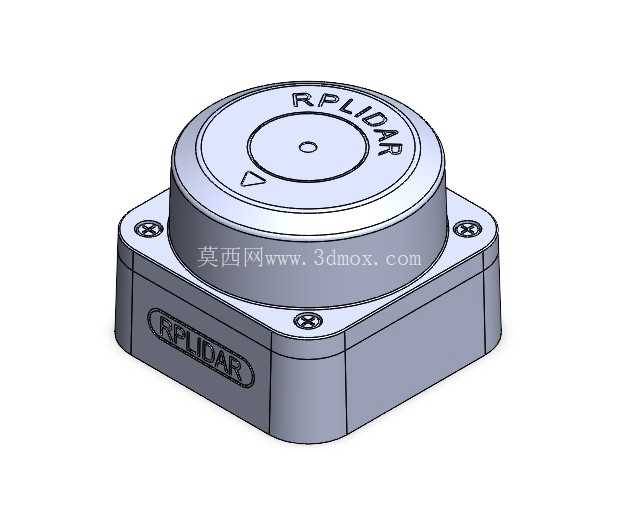

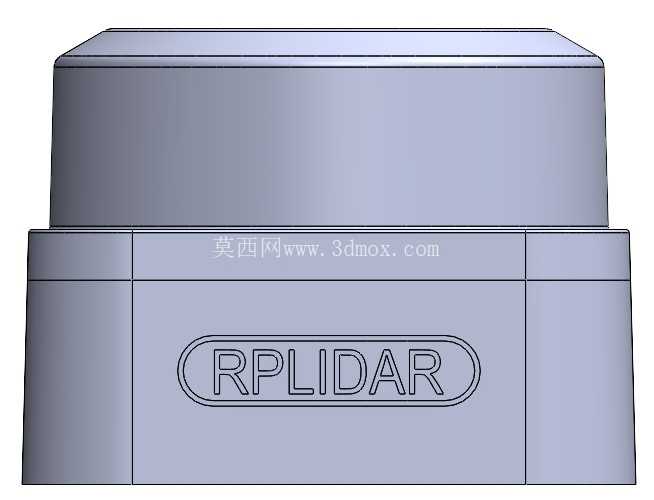

从实际装配场景来看，这款雷达采用上下分层的紧凑结构，下部是方形安装基座，四个角预留了沉头安装孔位，安装孔的位置公差控制在0.1mm以内，适配M2规格的十字槽螺丝，安装面的平面度要求控制在0.05mm以内，避免锁附螺丝的时候造成基座形变，挤压内部的旋转机芯导致扫描精度下降。基座侧面预留了标识刻印区域，方便产线装配的时候识别设备朝向，上部的圆形旋转扫描单元直径略小于下部基座的对角线长度，旋转部分的顶面和基座安装面的高度差控制在极小范围内，整机没有外凸的接线端子，出线位置从基座底部预留的槽位引出，不会占用侧面的安装空间，对于底盘内部空间局促的小型服务机器人来说，这种结构设计能大幅降低布局难度。

实际功能层面，这款雷达依靠上部旋转单元的持续转动，实现360度全周的环境距离检测，扫描面的高度刚好和安装基座的顶面齐平，安装的时候只要保证基座上方10mm范围内没有结构遮挡，就不会对扫描光路产生干扰，很多工程师做结构设计的时候习惯在雷达外围加一圈防护挡边，这时候一定要注意挡边的高度不能超过旋转单元的底面，同时挡边和旋转单元的径向间隙要留足1.5mm以上，避免设备运行过程中因为震动产生剐蹭，损坏旋转机芯。

从设计思路上来说，这款雷达的结构做了针对性的优化，把原本分散的内部支撑结构整合为一体化的基座壳体，减少了多余的实体结构，既降低了整体重量，也减少了装配环节的零件数量，对于批量生产的整机厂商来说，更少的零件意味着更低的装配出错率和更可控的供应链成本。旋转单元的顶面做了定位三角标识，安装的时候可以快速对齐设备的零位方向，不用额外做零位校准标记，能缩短产线的装配调试时间。

在不同的应用场景里，这款雷达的安装方式也有区别：做桌面级教育机器人的时候，可以直接通过四个安装孔锁在亚克力或者3D打印的安装支架上，对安装面的强度要求不高，只要锁附力矩控制在0.2N·m以内就不会损坏壳体；做工业场景的AGV底盘时，一般会在雷达和安装座之间加一层薄的减震泡棉，过滤底盘行走过程中产生的高频震动，避免震动导致扫描点云出现畸变，影响导航定位精度。需要注意的是，这款雷达的扫描光路是从旋转单元的侧面水平发出的，安装的时候要尽量保证扫描面和地面平行，倾斜角度超过2度就会导致近距离的测距数据出现明显偏差，影响避障功能的可靠性。

很多做二次开发的结构工程师在做配套安装结构的时候，容易忽略雷达的旋转盲区，这款雷达的近距离盲区范围在基座正上方的极小区域，只要安装位置距离上层结构的垂直高度大于20mm，就不会对有效扫描范围产生影响。另外基座的四个安装孔是对称分布的，支持四个方向的安装朝向，不用特意调整雷达的出线方向，可以根据底盘内部的走线布局灵活选择安装角度，适配不同的底盘结构设计。
