Norelem22500右旋蜗杆轴参数化设计

　　在轻载精密传动的设备布局里，这类右旋蜗杆轴常作为交错轴传动的核心输入件，常见于小型工装夹具的进给调节、检测设备的微调机构、小型输送线的分度单元中，承担小空间内大传动比的动力传递任务，能在单级传动下实现10-60的减速比，相比多级圆柱齿轮传动大幅压缩安装空间，适配对设备体积有严格限制的紧凑布局场景。蜗杆轴的核心功能是与配对蜗轮组成蜗杆副，将输入的旋转运动转化为垂直交错轴的输出运动，同时具备反向自锁特性——当导程角小于啮合轮齿当量摩擦角时，只能由蜗杆驱动蜗轮，无法由蜗轮反向驱动蜗杆，这一特性在需要防止负载反转的升降、定位场景中能省去额外的制动结构，简化整体机构设计。

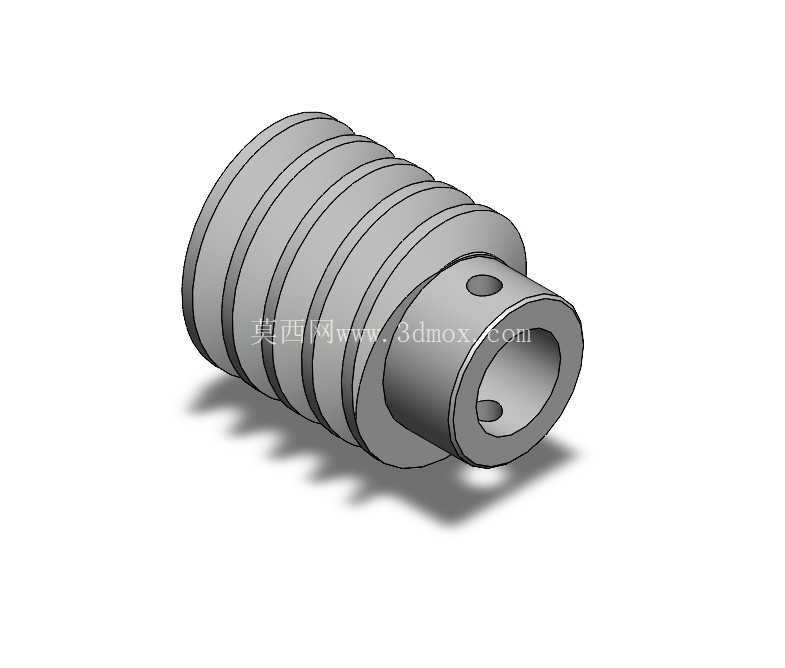

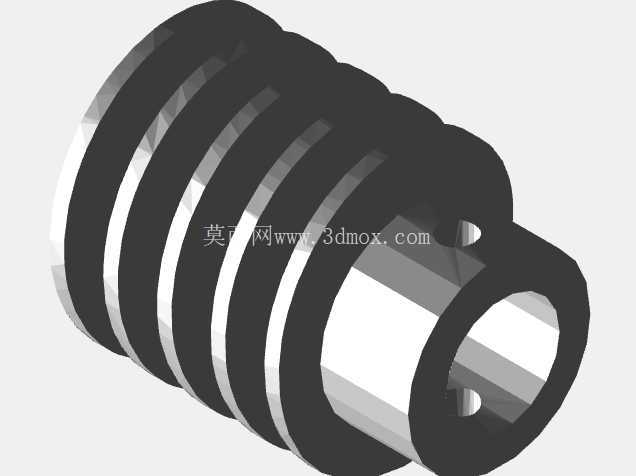

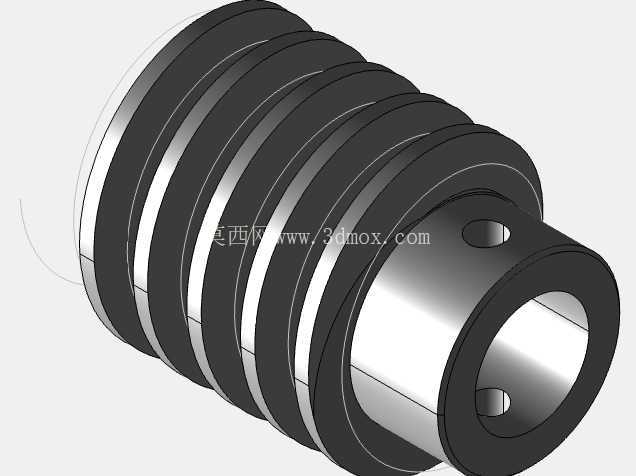

　　从结构设计逻辑来看，该蜗杆轴采用空心轴结构设计，轴端预留径向锁紧孔，可通过紧定螺钉实现与输入轴的无键连接，避免键连接带来的回程间隙，适配需要正反转频繁切换的精密传动场景；蜗杆齿部采用阿基米德齿形设计，加工工艺成熟，普通车床即可完成齿形切削，无需专用磨齿设备就能满足一般传动精度要求，兼顾加工经济性与传动稳定性。参数化设计的核心逻辑是将核心啮合参数与结构尺寸做关联绑定，模数、起始点、节圆直径、外径、压力角这些核心参数可直接通过参数表调整，调整后齿形、轴段长度、安装孔位会同步更新，无需重新绘制齿形轮廓，能快速适配不同中心距、不同传动比的配对需求，比如在做同系列不同规格的传动单元设计时，只需修改对应参数就能生成新的蜗杆轴模型，大幅缩短系列化产品的设计周期。

　　从安装边界来看，该蜗杆轴中心距为25毫米，适配中心距25mm的标准蜗轮副安装位，轴端的空心内孔可根据输入轴直径做适配调整，径向锁紧孔的位置避开了齿部啮合区域，不会影响轮齿的正常啮合接触；齿部的有效啮合长度覆盖蜗轮的全齿宽范围，保证啮合过程中轮齿接触线长度稳定，避免局部应力集中导致的齿面过早磨损。实际选型应用中，需要注意蜗杆轴的旋向与安装方向的匹配，右旋蜗杆在输入轴顺时针旋转时，会驱动配对蜗轮按对应方向转动，布局时要结合设备的输入输出方向要求确认旋向，避免装调后转向不符合设计预期；齿面粗糙度需控制在合理范围，降低啮合过程中的摩擦损耗，同时装配时要保证蜗杆轴与蜗轮轴的空间垂直度误差在允许范围内，否则会出现轮齿偏载、啮合噪音增大、传动效率下降的问题。

　　这类蜗杆轴的材质常选用40Cr调质处理，齿面高频淬火提升硬度，保证齿面具备足够的耐磨性，同时芯部保持足够韧性承受交变载荷，在额定负载下长期运行不会出现齿面塑性变形或断齿问题。在三维建模过程中，齿形的生成是核心难点，参数化模型通过螺旋线扫描切除的方式生成齿槽，螺旋线的导程由模数、头数、压力角共同计算得出，保证齿形轮廓与理论啮合齿形一致，轴段的过渡圆角、锁紧孔的倒角都做了工艺性处理，避免加工时出现应力集中的尖角，同时轴端的倒角设计方便装配时的导向插入，降低装配难度。
