大疆TB47系列无人机电池顶盖修复替换件

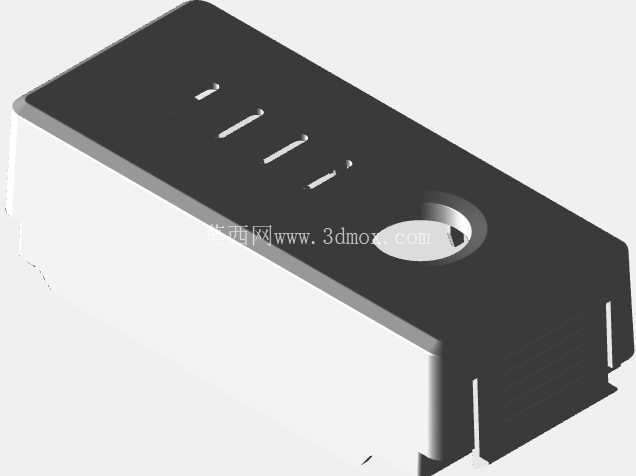

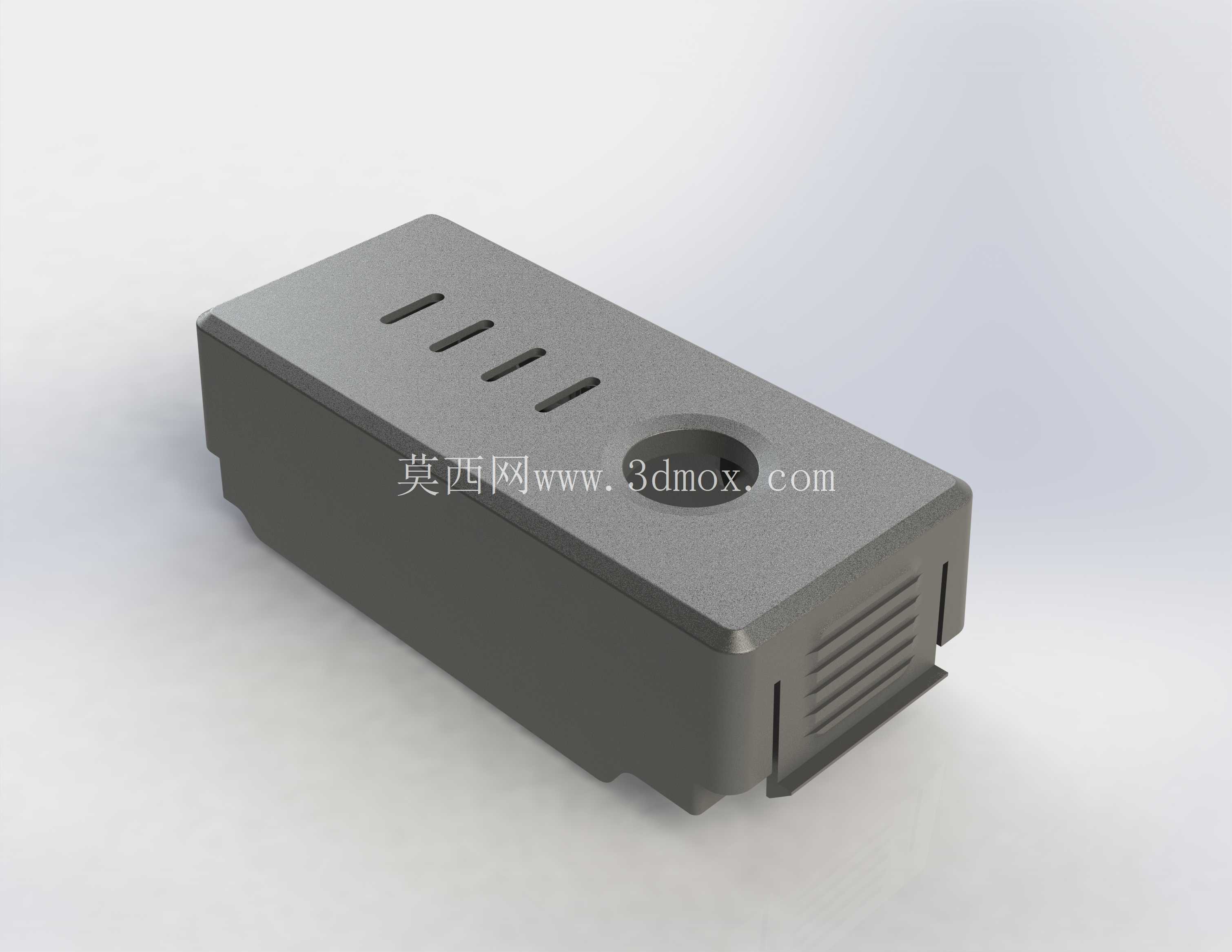

　　在无人机外场作业的实际场景中，植保、测绘、巡检类任务往往需要长时间高频次拆装电池，TB47D、TB48D、TB47S、TB48S这几款大疆常用智能飞行电池，侧面卡扣是插拔受力的核心薄弱位置，很多飞手都遇到过卡扣断裂导致电池锁止失效、飞行中电池松脱的风险，以往这类小结构损坏只能直接更换整组电池，成本极高，这个顶盖替换件就是针对该损耗痛点设计的修复结构。从结构设计逻辑来看，该顶盖完全匹配原电池的上盖安装边界，整体外形沿用原电池顶盖的轮廓尺寸，顶面预留了原电池电量指示灯的四个透光槽位，位置精度控制在0.1mm公差范围内，保证安装后指示灯的光线可以正常透出，不会出现灯光偏移、遮挡的问题；顶面一侧的圆形开孔完全对齐原电池的电源按键位置，按键按压行程与原结构保持一致，不会出现按键卡滞、按不动或者误触发的情况。

　　侧面的卡扣结构是整个设计的核心，建模时参考了原卡扣的受力角度，在卡扣根部做了0.3mm的圆角过渡强化，相比原塑料件的直角根部，抗反复弯折疲劳的性能提升明显，能承受更多次的电池插拔受力，不容易再次断裂。安装边界上，该顶盖的内侧卡扣卡槽与原电池壳体的凸筋完全匹配，不需要对原电池壳体做任何打磨、切削加工，只需要把损坏的原顶盖残胶清理干净，用结构胶粘接或者卡扣卡合即可完成替换，整个修复过程不需要专业的工装夹具，普通飞手在作业现场就能完成更换。

　　从实际用途来看，该替换件主要用于修复侧面卡扣损坏的同型号大疆智能电池，不需要改动电池内部的电芯、保护板结构，只替换外部损坏的顶盖部分，就能让原本因为卡扣失效无法正常锁止的电池重新投入使用，大幅降低电池损耗带来的使用成本。设计过程中充分考虑了3D打印的工艺适配性，整个结构没有大的悬空面，打印时不需要添加过多支撑，顶面的指示灯槽和按键孔都是直壁结构，打印后只需要简单去除支撑毛刺就能直接使用，不需要二次精加工。结构壁厚参考原顶盖的壁厚设置，整体保持1.5mm的均匀壁厚，既保证了足够的结构强度，卡扣位置受力不会断裂，也不会因为壁厚过大导致打印时间过长、材料浪费。

　　在实际装机测试中，替换后的顶盖与电池壳体贴合紧密，缝隙均匀，安装到无人机电池仓后，锁止卡扣的卡入手感与原电池一致，插拔电池的阻尼感和原厂件无明显差异，飞行过程中不会出现电池松动移位的情况，电量指示灯和电源按键的操作反馈也和原厂状态一致，完全满足外场作业的使用要求。针对无人机作业经常遇到的高低温环境，该结构的尺寸公差预留了0.2mm的热胀冷缩余量，在-10℃到45℃的常规作业温度区间内，不会因为温度变形导致卡扣卡滞或者配合间隙过大的问题。
