大疆精灵系列遥控器适配电池仓盖板

在无人机外场作业场景里，遥控器是飞手与飞行器建立操控链路的核心交互终端，其供电模块的防护可靠性直接决定了作业过程的连续性，尤其是在农林植保、航测巡检、影视航拍这类长周期作业场景中，遥控器电池仓的密封防护、快拆便利性，是结构设计中不可忽视的细节。这款适配大疆多型号遥控器的电池仓盖板，正是针对这类实际使用需求完成的结构设计。

从实际使用场景来看，外场作业环境复杂多变，夏季高温暴晒下遥控器机身温度可达六十摄氏度以上，雨季作业时又可能遭遇突发降雨，西北戈壁作业时还会面临细沙尘侵入的风险，电池仓盖板作为供电模块的第一道防护屏障，首先要满足的就是与仓体的贴合密封性。设计过程中，盖板边缘采用了与遥控器壳体弧度完全匹配的弯折结构，安装到位后盖板边缘与壳体的贴合间隙控制在0.1mm以内，能够有效阻挡日常使用中的灰尘、飞溅水滴侵入电池仓，避免电池触点氧化、接触不良等问题。

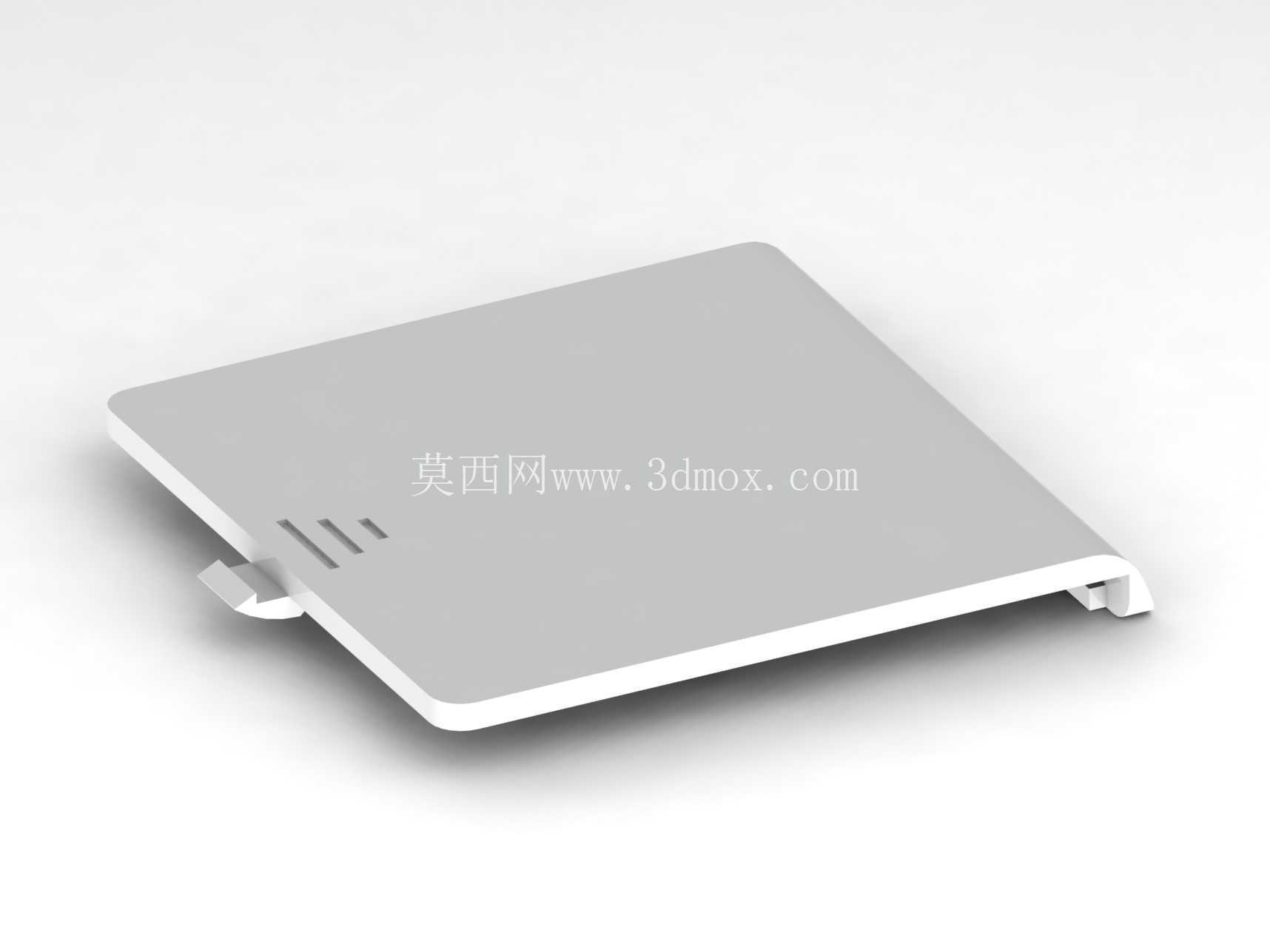

快拆结构的设计是这款盖板的核心功能点，不同于螺丝固定的电池仓结构，这款盖板在侧边设置了一体式的弹性卡扣，卡扣的形变行程经过反复校核，既保证安装到位后有足够的卡紧力，不会因为飞行过程中的遥控器震动、手持晃动出现松脱，又能让飞手在更换电池时，仅用单指即可按压卡扣完成解锁，整个拆盖过程无需借助额外工具，单块电池更换的操作时间可以控制在三秒以内，完全适配外场作业时快速换电、减少作业中断的需求。盖板表面设置的三条平行凹槽，一方面是作为安装对位的视觉标识，飞手手持盖板安装时可以通过凹槽快速判断安装方向，避免反向安装无法卡合的问题；另一方面凹槽也增加了盖板表面的摩擦力，在手部出汗、戴薄手套操作时，也能稳定捏住盖板完成拆装，不会出现打滑脱手的情况。

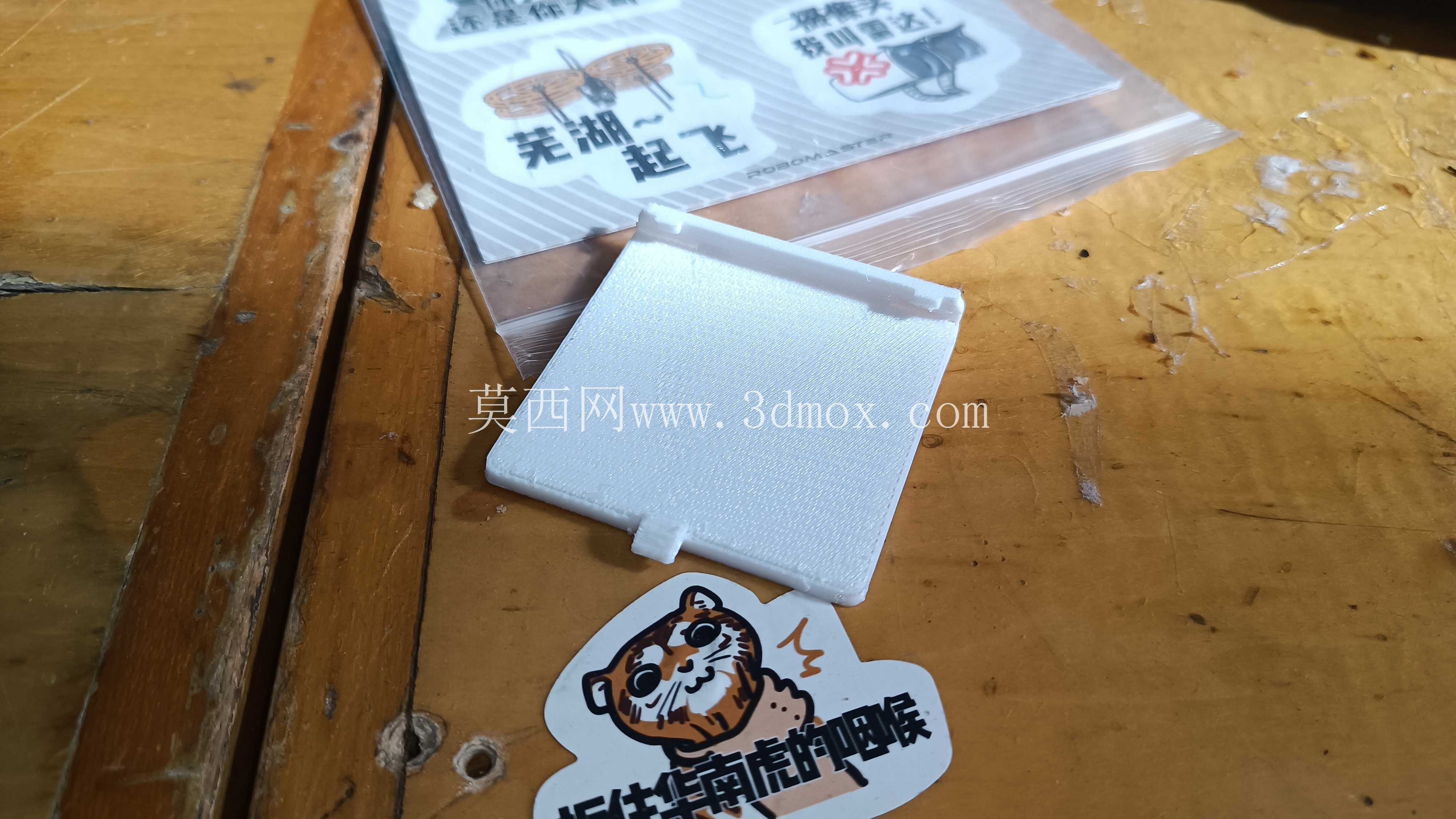

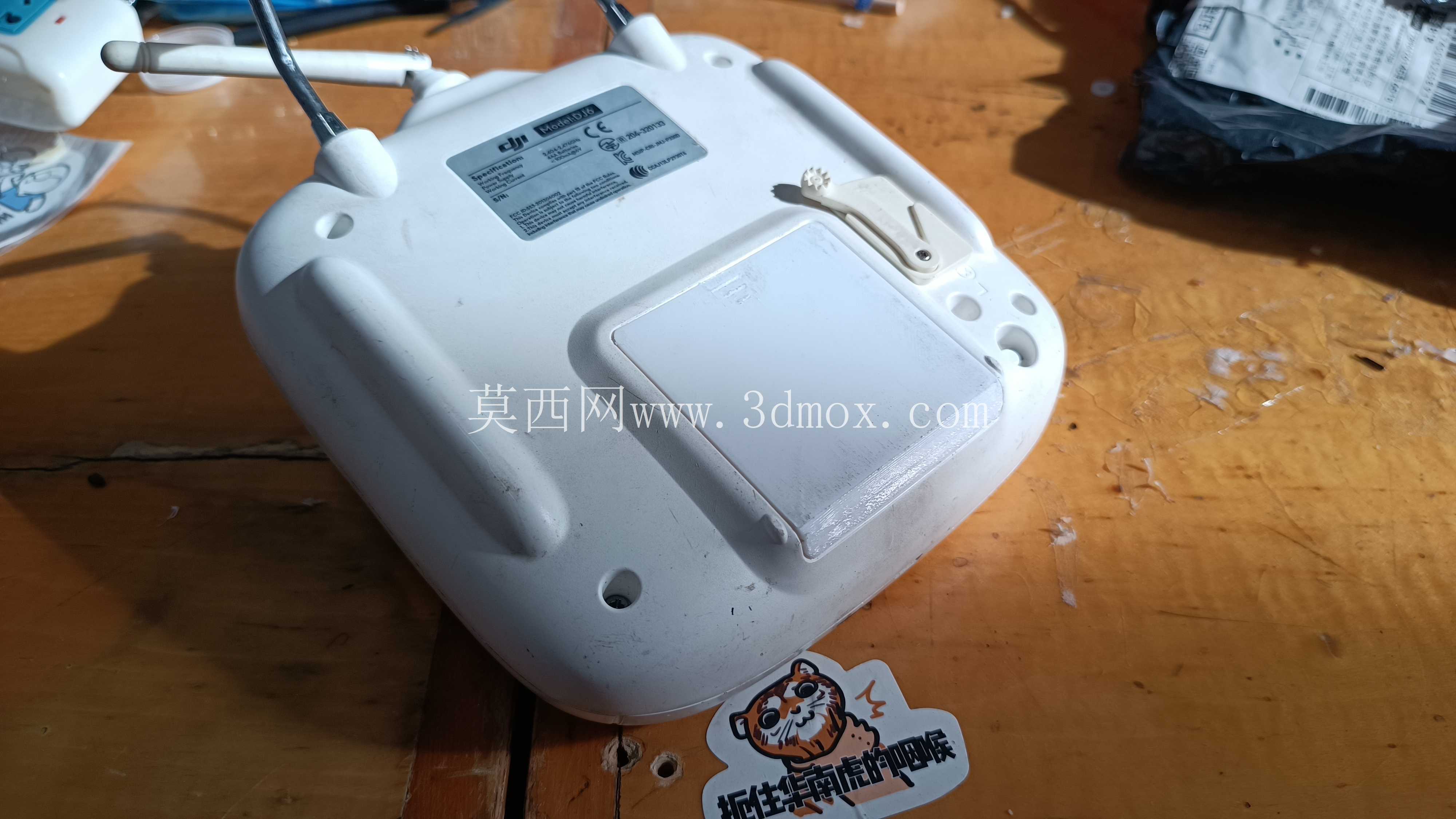

从安装边界尺寸来看，这款盖板的整体轮廓完全匹配对应型号遥控器的电池仓开口尺寸，盖板的厚度控制在1.2mm，安装后盖板外表面与遥控器壳体表面完全齐平，不会出现突出硌手、凹陷积灰的问题，握持遥控器时手部划过电池仓位置没有突兀的台阶感，符合手持设备的人体工学设计要求。盖板内侧设置有一圈浅槽，用于粘贴缓冲泡棉，泡棉压缩量设计为0.3mm，安装后泡棉会紧紧压在电池表面，既可以缓冲飞行过程中电池在仓内的晃动，避免电池与仓壁碰撞产生异响，也能进一步填充盖板与电池之间的间隙，提升整体的密封防护效果。

在结构强度设计上，这款盖板采用了等壁厚的结构设计，整体壁厚均匀，避免注塑生产过程中出现缩痕、翘曲等变形问题，卡扣位置做了局部的加厚处理，同时在卡扣与盖板主体的连接位置设置了圆角过渡，减少应力集中，经过反复拆装测试，卡扣的疲劳寿命可以满足五千次以上的拆装需求，完全覆盖遥控器整个使用周期的换电操作需求，不会因为长期使用出现卡扣断裂、盖板松脱的问题。盖板的边角位置全部做了R2以上的圆角处理，没有尖锐的棱角，拆装过程中不会划伤手部，也不会勾挂背包内的其他物品。

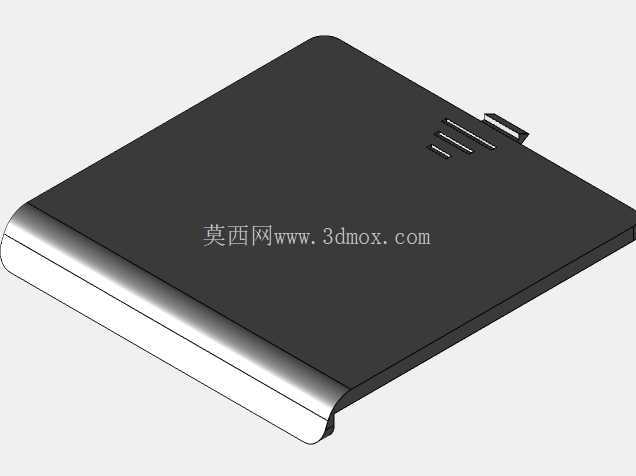

从适配范围来看，这款盖板可以兼容多款同结构规格的大疆遥控器，不同型号的遥控器电池仓开口尺寸、卡扣位置、壳体弧度完全一致，因此一款盖板即可满足多个型号遥控器的替换需求，不管是原有盖板丢失、卡扣断裂需要替换，还是改装遥控器供电模块时需要调整盖板结构，这款模型都可以作为结构设计的基础参考，建模过程中完全还原了实物的所有安装配合特征，包括卡扣的角度、弯折边的弧度、表面凹槽的尺寸与位置，导入三维软件后可以直接用于结构验证、3D打印替换件生产，不需要再做额外的尺寸修正。

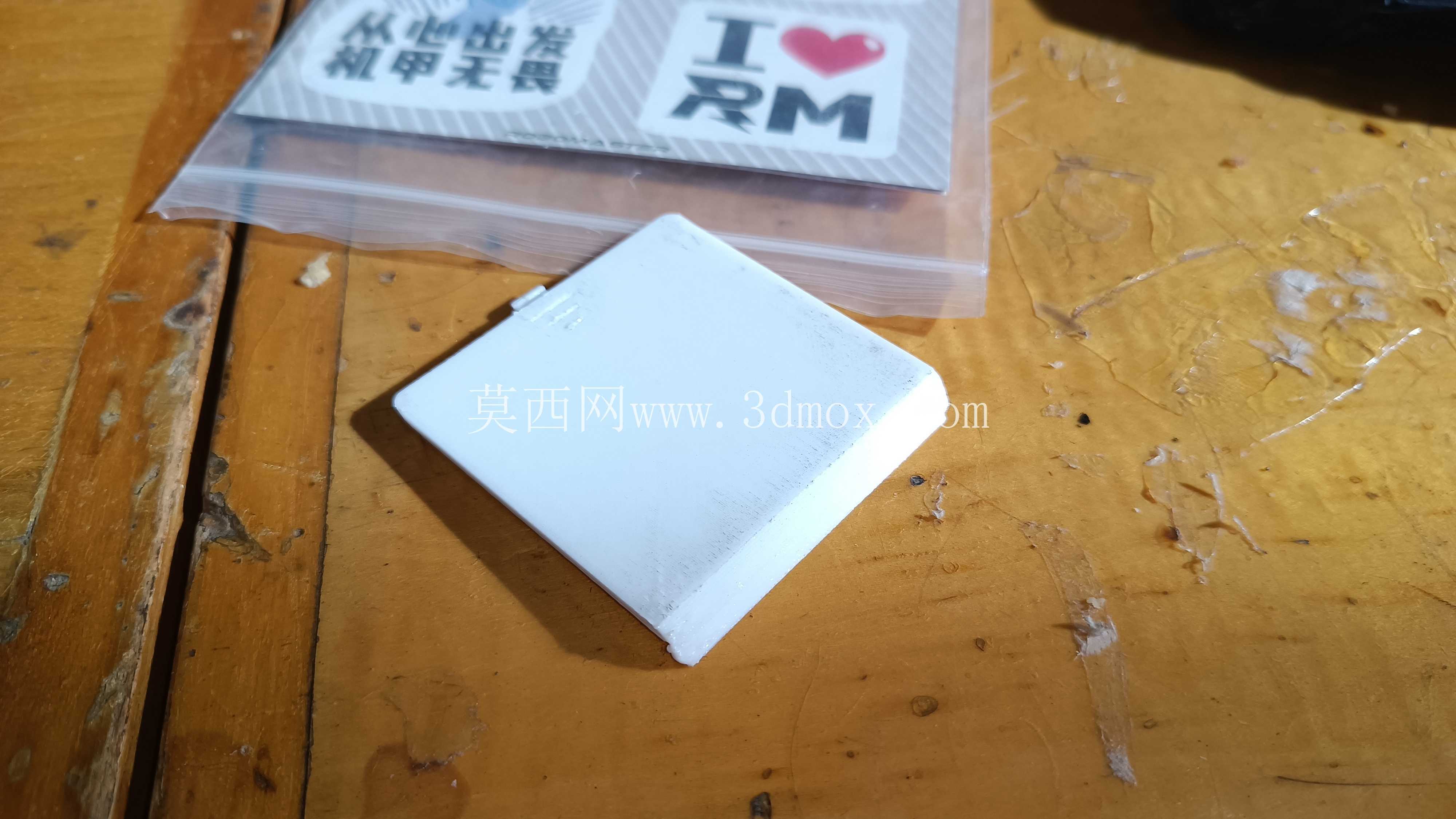

实际作业过程中，很多飞手都遇到过遥控器电池盖卡扣断裂、丢失的问题，原厂配件采购周期长，外场作业时没有替换件会直接影响作业进度，通过三维模型打印适配的替换盖板，是成本最低、响应最快的解决方案，这款模型的所有配合尺寸都经过实物校核，打印完成后可以直接安装使用，不需要二次打磨修整，能够快速解决外场作业的突发配件损坏问题。同时对于遥控器改装爱好者来说，这款模型也可以作为基础结构，在盖板上拓展充电接口、电量显示窗口等结构，满足个性化的改装需求，不需要从零开始测绘建模，大幅缩短改装设计的周期。
