大疆620D/620S无人机调速控制组件

　　该调速控制组件是工业级多旋翼无人机动力系统的核心执行部件，其中620D适配Matrice 100飞行平台，620S适配E800动力套装，主要承担飞控指令到动力输出的信号转换与功率调节职能。在实际作业场景中，这类调速器直接决定了无人机动力响应的线性度与飞行稳定性，不管是测绘作业中的定高巡航、巡检场景下的低速悬停，还是植保作业中的大负载机动，都需要调速器快速精准地调整无刷电机的转速输出，抵消风扰、负载波动带来的飞行姿态偏移。

　　从功能特性来看，该组件集成了信号解调、功率驱动、电流采样、温度保护等多个功能模块，支持20V额定工作电压下的持续大电流输出，能够匹配对应规格的无刷电机完成从怠速到满功率的全区间转速调节。不同于消费级无人机的集成式电调设计，该款调速器采用独立模块化结构，单路输出对应单个动力电机，当某一动力回路出现故障时可单独更换，降低了工业级无人机的现场维护成本，适配野外作业的快速抢修需求。

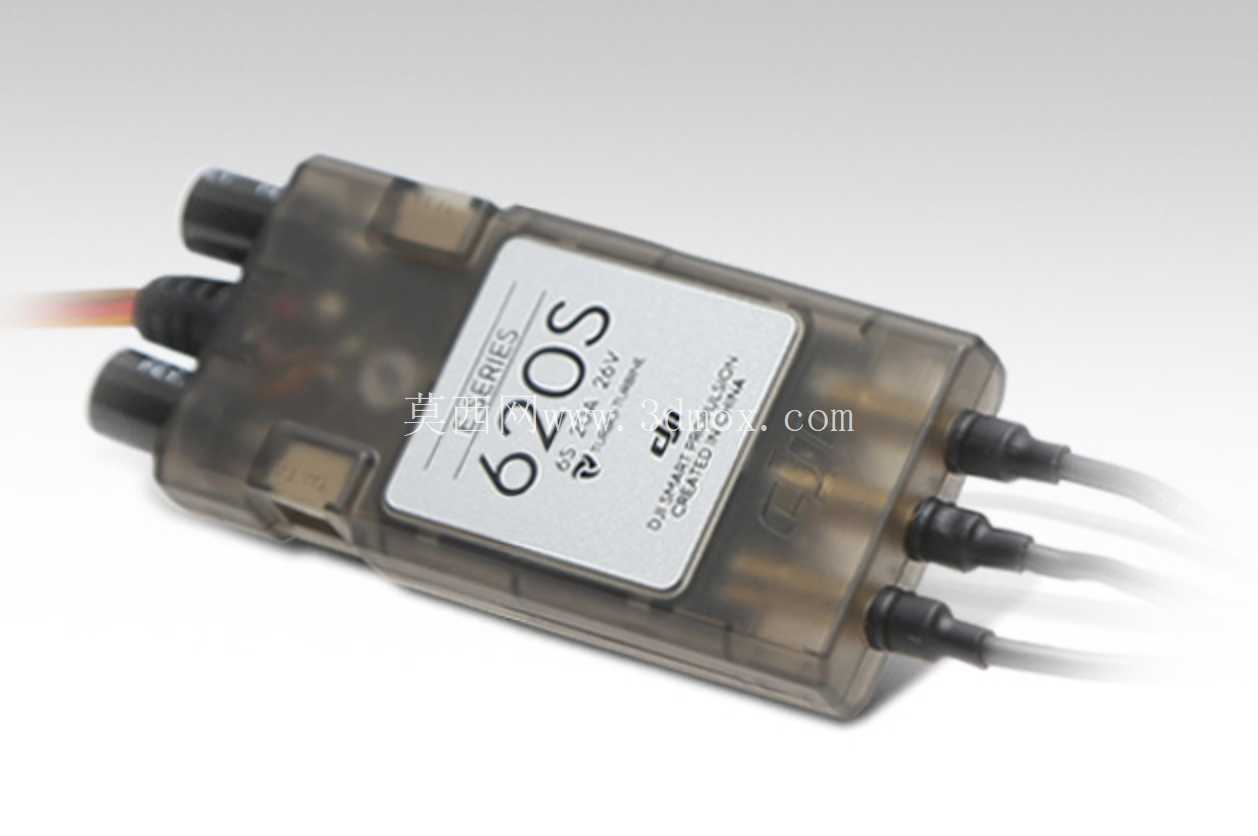

　　设计层面上，外壳采用半透明高强度工程塑料注塑成型，既可以通过壳体直观观察内部电路板的积尘、烧蚀情况，又能满足航空部件的轻量化要求，整体重量控制在动力系统冗余允许的范围内，不会额外增加飞行平台的无效负载。壳体侧面的多组防水接插件采用卡扣式防松设计，接插方向与机身安装梁平行，布线时可以顺着机臂方向走线，避免线材弯折应力导致的接触不良，接插件的密封圈可以抵御小雨、扬尘环境下的水汽与杂质侵入，适配户外复杂作业环境。

　　安装边界方面，组件整体为长方体结构，壳体上预留了两组对称的安装孔位，孔距匹配大疆标准机臂的安装卡槽，安装时不需要额外打孔加工，直接通过配套的减震橡胶柱固定在机臂靠近电机端的位置，缩短调速器到电机的三相线长度，减少长距离走线带来的功率损耗与信号干扰。需要注意的是，安装时要保证壳体上的标签面朝向机身外侧，避免接插件被机臂结构件遮挡，同时要预留出至少5mm的散热间隙，保证持续大负载作业时壳体表面的空气流通，避免过热触发保护机制导致动力输出中断。

　　在结构建模过程中，需要重点还原接插件的针脚定义位置、安装孔的同轴度公差以及壳体表面的散热筋结构，这些细节直接影响后续整机组装时的干涉检查结果。很多新手建模时容易忽略接插件的突出长度，导致装配时发现线材与机臂加强筋产生干涉，不得不返工调整安装位置，拖慢整体设计进度。另外，壳体上的品牌标识与参数标注区域的凹陷深度也要准确还原，方便后续做丝印工艺的标注出图，保证生产出来的配件与原厂件的外观一致性。

　　从实际选型角度来看，这类工业级调速器的参数匹配不能只看最大电流值，还要关注信号响应频率、电流采样精度以及保护阈值的设置，620D/620S的信号刷新率可以匹配大疆飞控的闭环控制频率，不会出现动力响应滞后的问题，在做无人机动力系统改装或者配件替换建模时，要保证调速器的安装尺寸与信号协议完全对应，不能直接用消费级电调的模型替代，否则会出现飞控信号不匹配、动力输出异常的问题，严重时甚至会导致飞行过程中动力失稳，造成坠机事故。
