四旋翼小型无人机结构设计方案

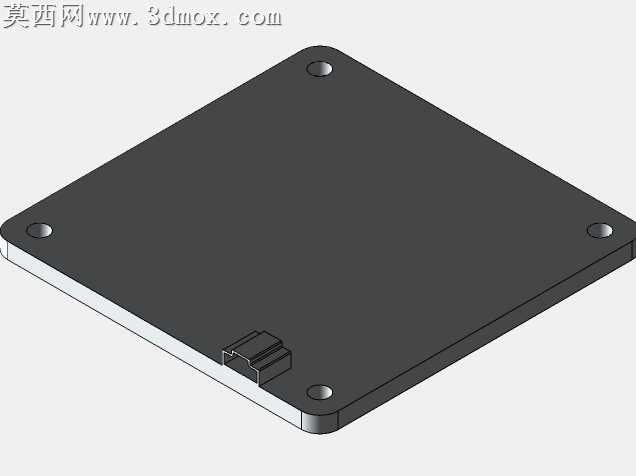

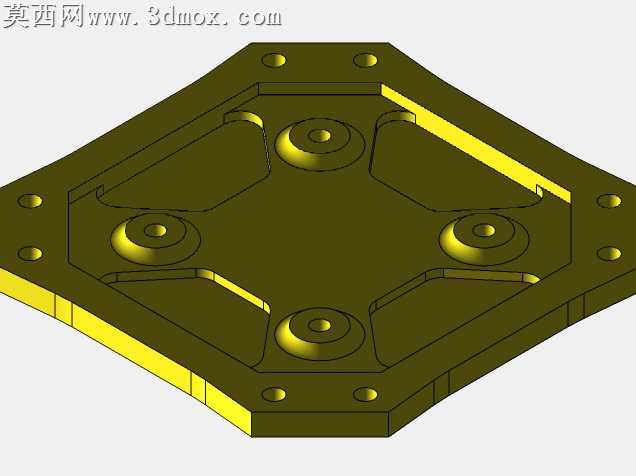

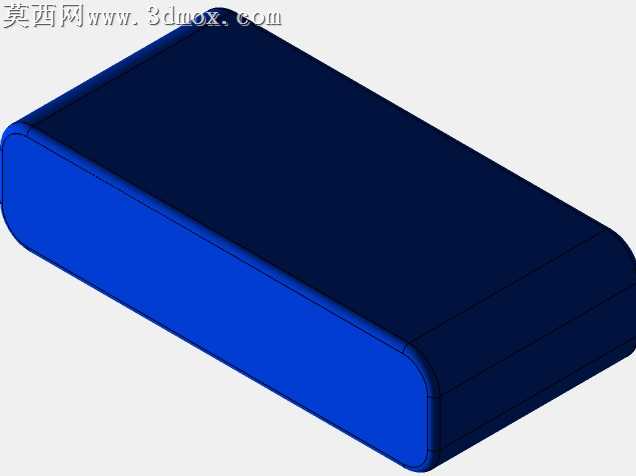

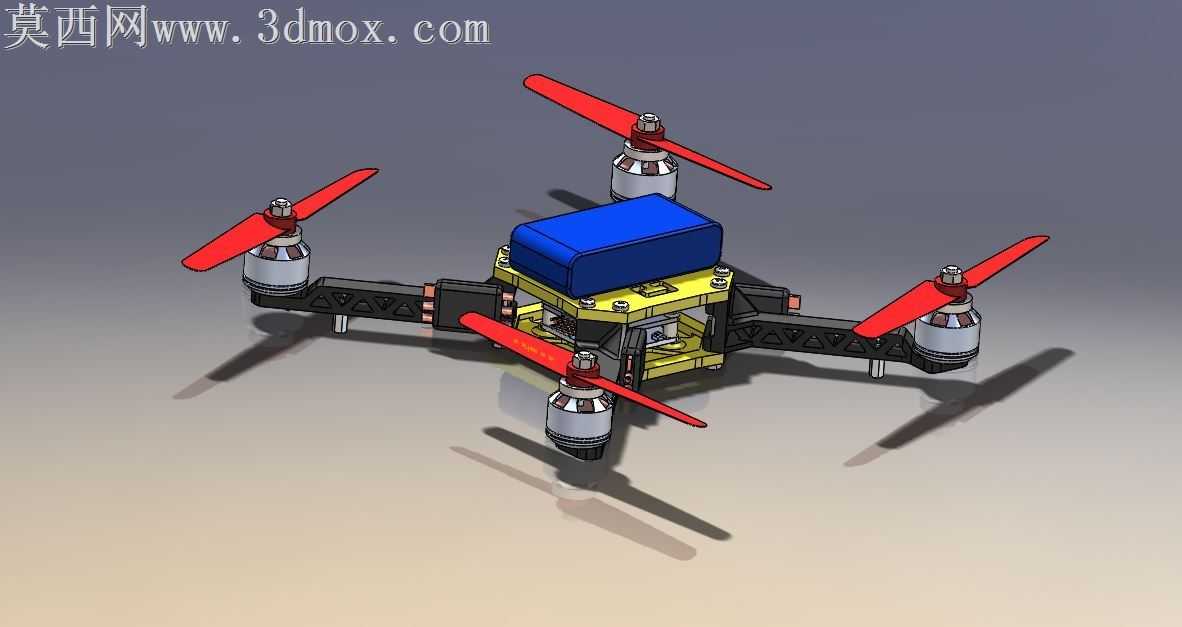

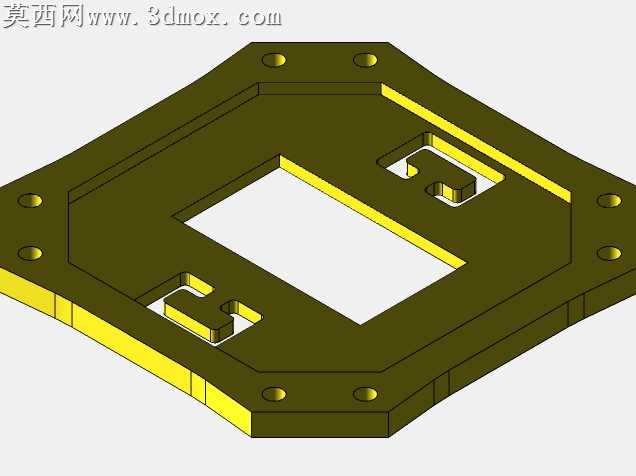

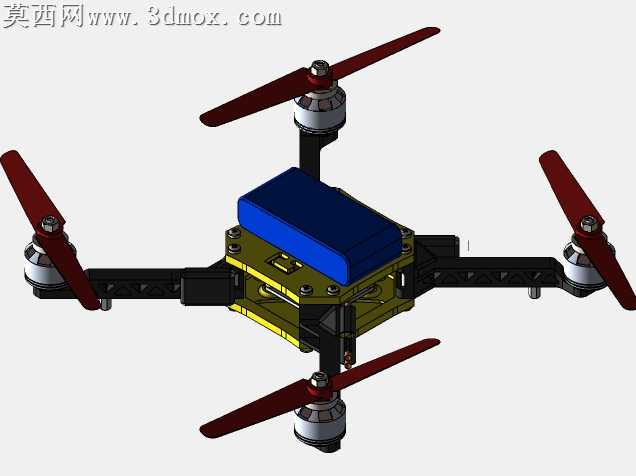

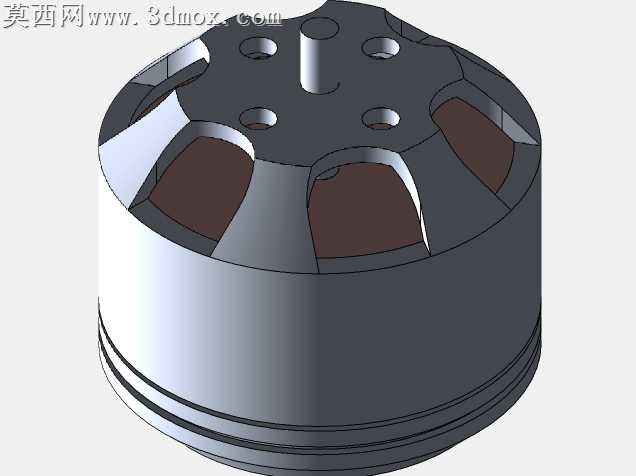

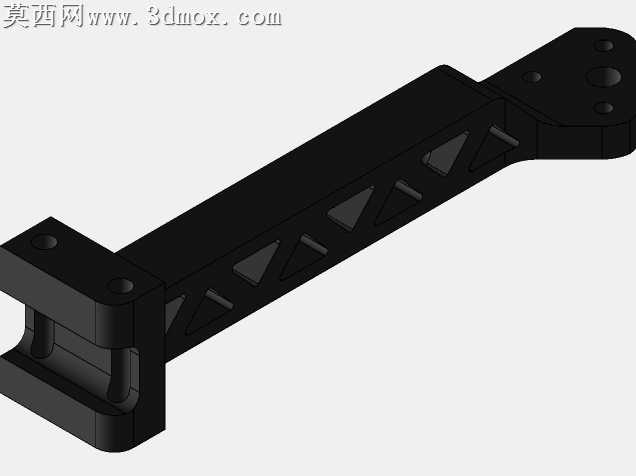

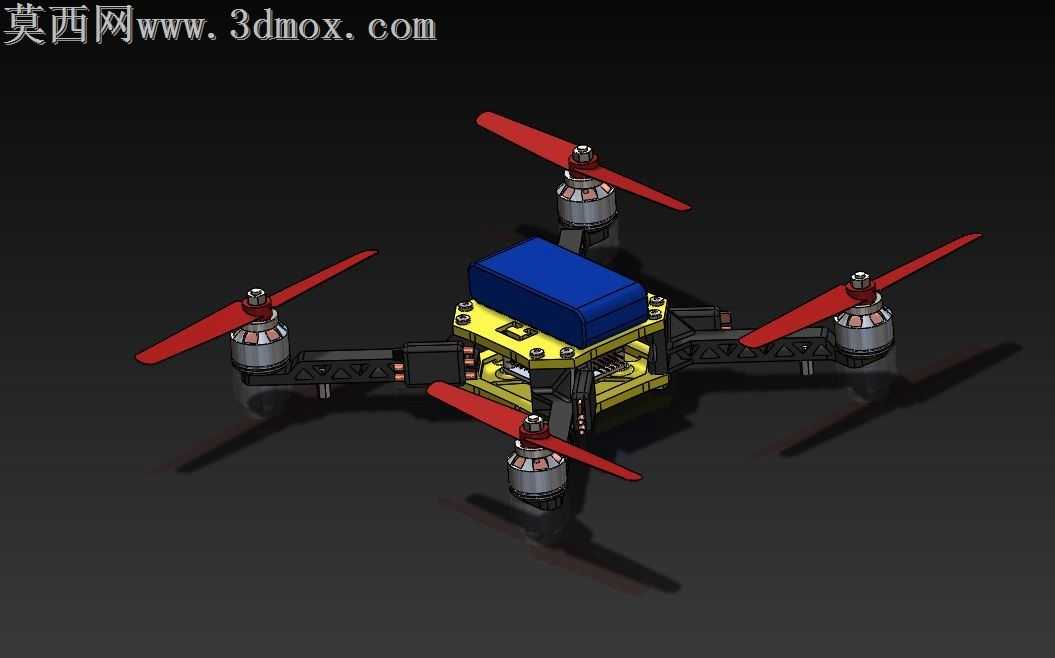

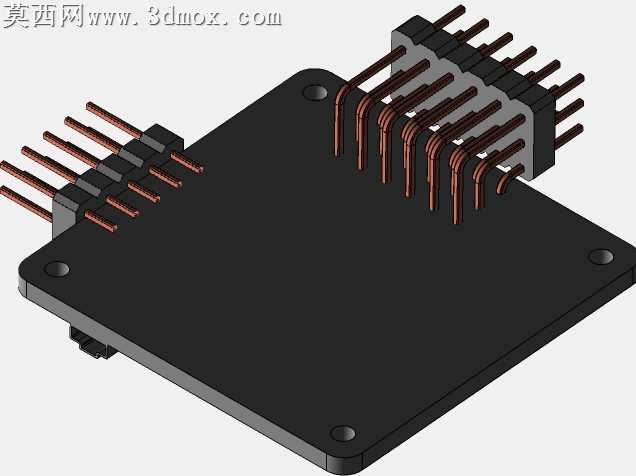

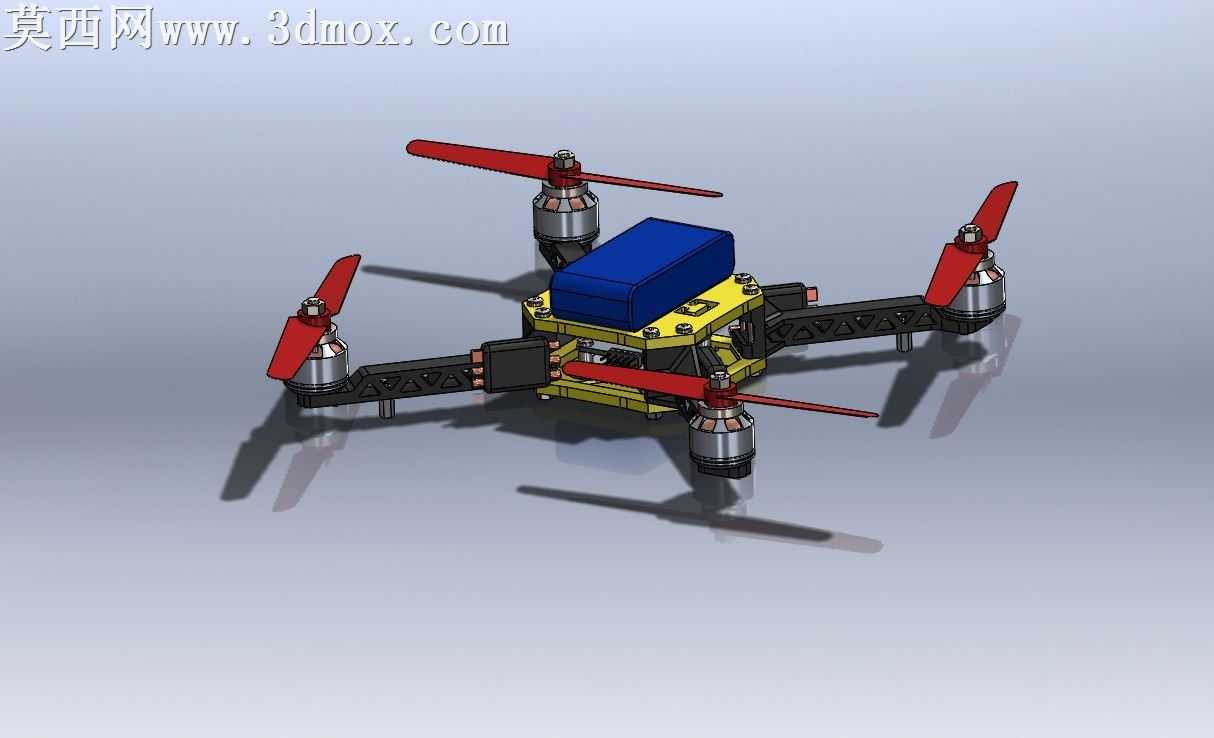

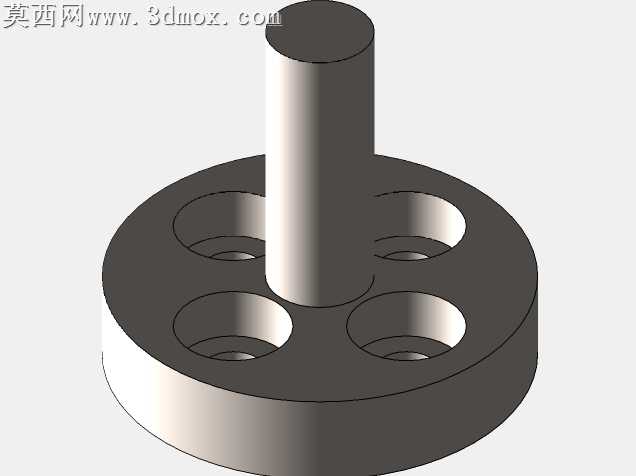

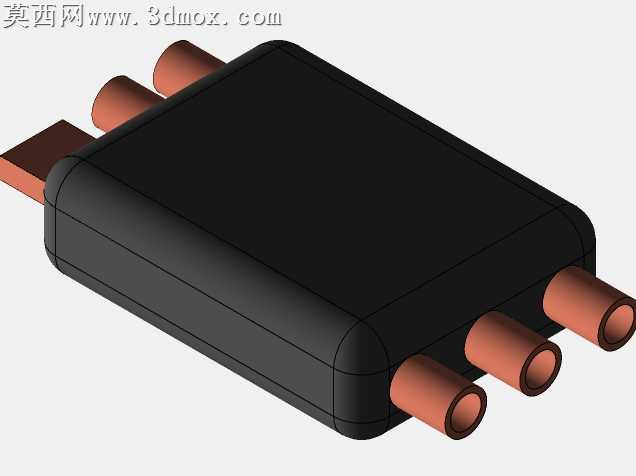

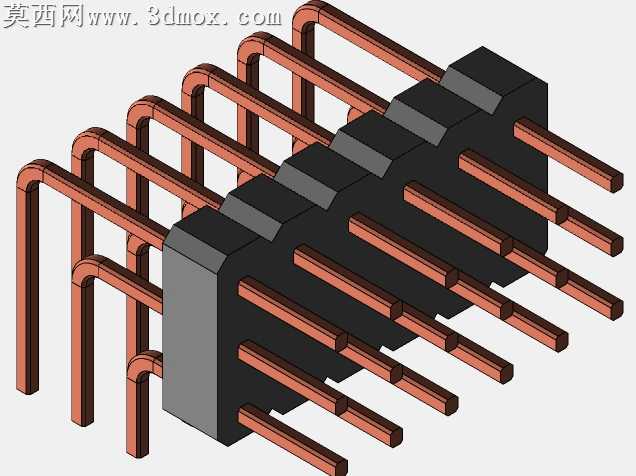

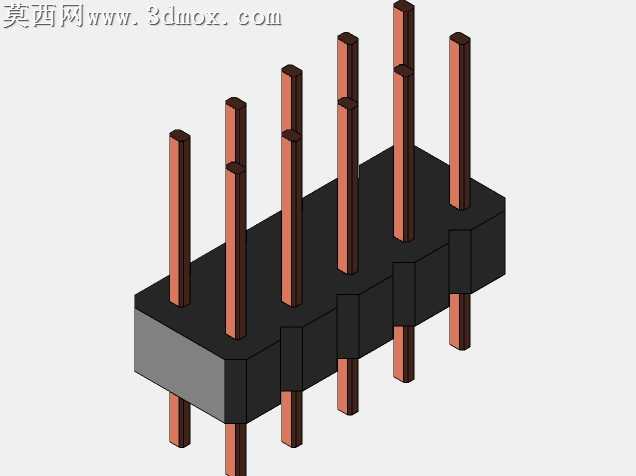

本作品为小型四旋翼无人机的三维结构设计，采用主流的X型机架布局完成整体构型搭建，在三维建模过程中严格遵循轻量化与结构强度平衡的设计原则，对无人机的各个组成模块进行了精细化的参数化建模。首先完成核心机架部分的设计，机臂采用镂空式结构设计，在保证机臂抗弯抗扭强度的前提下尽可能削减非必要结构重量，机臂与中心承载板采用快拆式连接结构设计，既方便日常维护更换受损机臂，也能保证飞行过程中连接结构的刚性，避免振动传递影响飞行稳定性。中心承载板采用分层式结构设计，上层预留电池安装位，可适配不同容量的锂聚合物电池，通过绑带固定结构实现电池的快速拆装，同时预留了电池位置调节空间，可通过调整电池前后位置适配不同载荷下的整机重心配平需求；下层预留飞控板、电调等电子元件的安装位，设计了对应的定位柱与走线槽，方便电子元件的固定与线路规整，避免飞行过程中线路晃动干扰传感器工作。动力系统部分，对无刷电机的安装座进行了适配性设计，保证电机安装平面与机臂轴线垂直，避免电机安装倾角带来的动力损耗；螺旋桨采用两叶式设计，建模过程中还原了桨叶的翼型曲面，可通过后续渲染直观展示正反桨的安装区分逻辑，对应四旋翼两正两反的动力转动需求。顶部载荷区域预留了通用安装孔位，可根据使用需求搭载运动相机、激光雷达等不同功能载荷，设计时充分考虑了不同载荷的安装兼容性，预留了足够的安装调节空间。在材质与渲染表现上，机架部分采用碳纤维纹理材质表现，还原轻量化机架的材质特性，电机部分采用金属磨砂材质突出动力部件的质感，电池部分采用亮面蓝色塑料材质区分功能模块，螺旋桨采用红色半透明材质提升视觉辨识度，整体渲染光影柔和，清晰展现各部件的装配关系与结构细节。设计过程中充分考虑了四旋翼飞行器的动力配平逻辑，四个机臂的长度、电机安装位置完全对称，保证四个动力单元的拉力输出点处于同一平面，为飞控系统的动力调节提供良好的硬件基础，同时对整机的重心位置进行了预设，保证重心处于机架中心的理想位置，降低飞行控制的调试难度。
