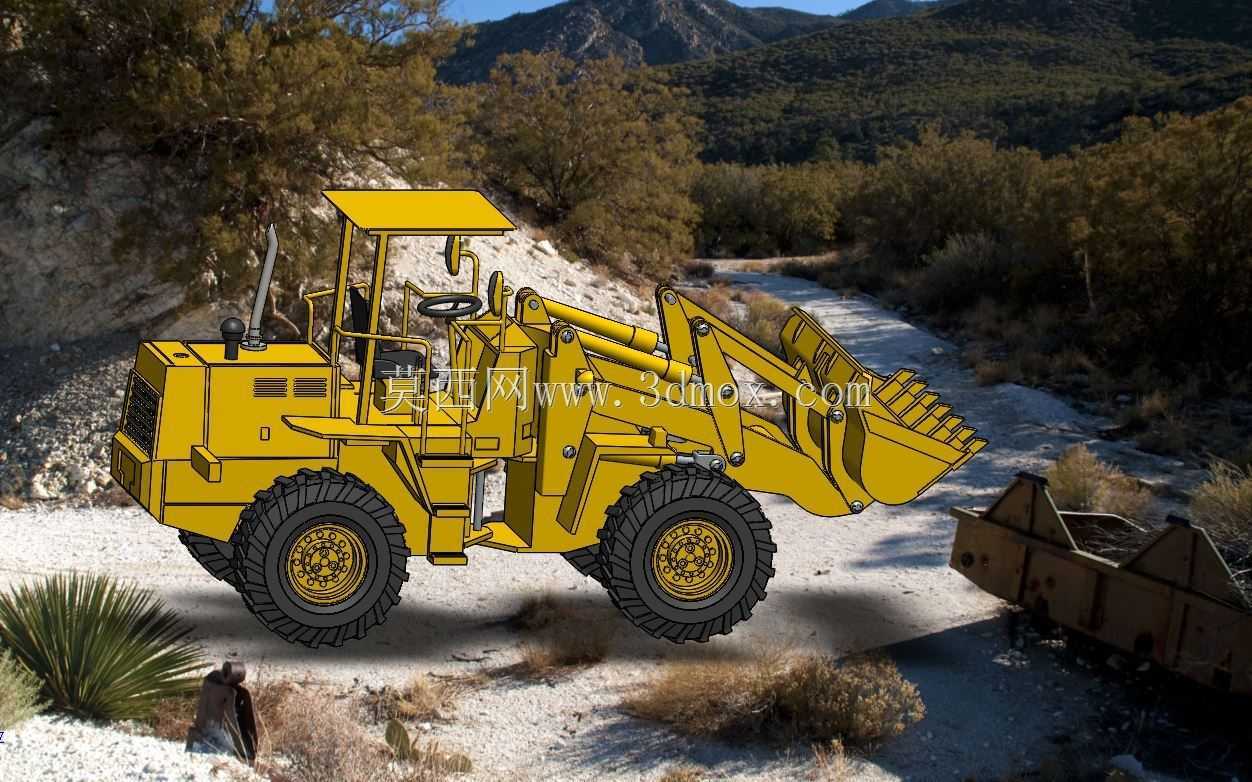

轮式装载机铲运作业整机结构造型

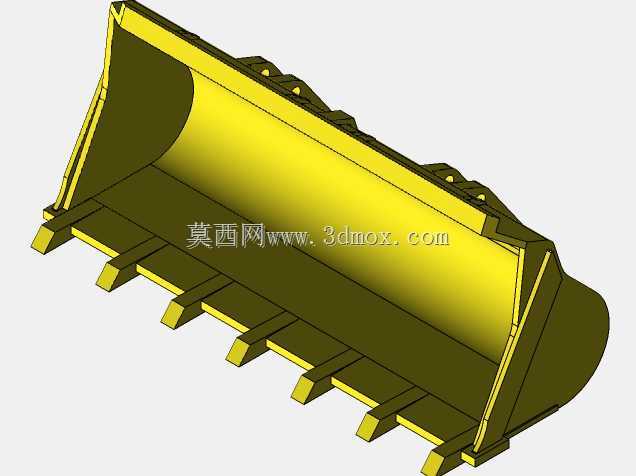

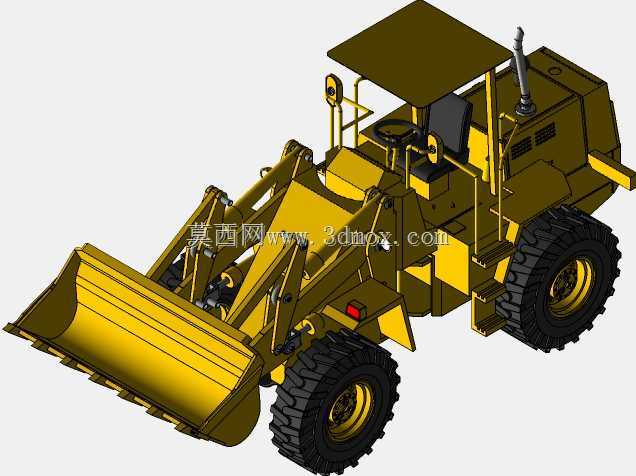

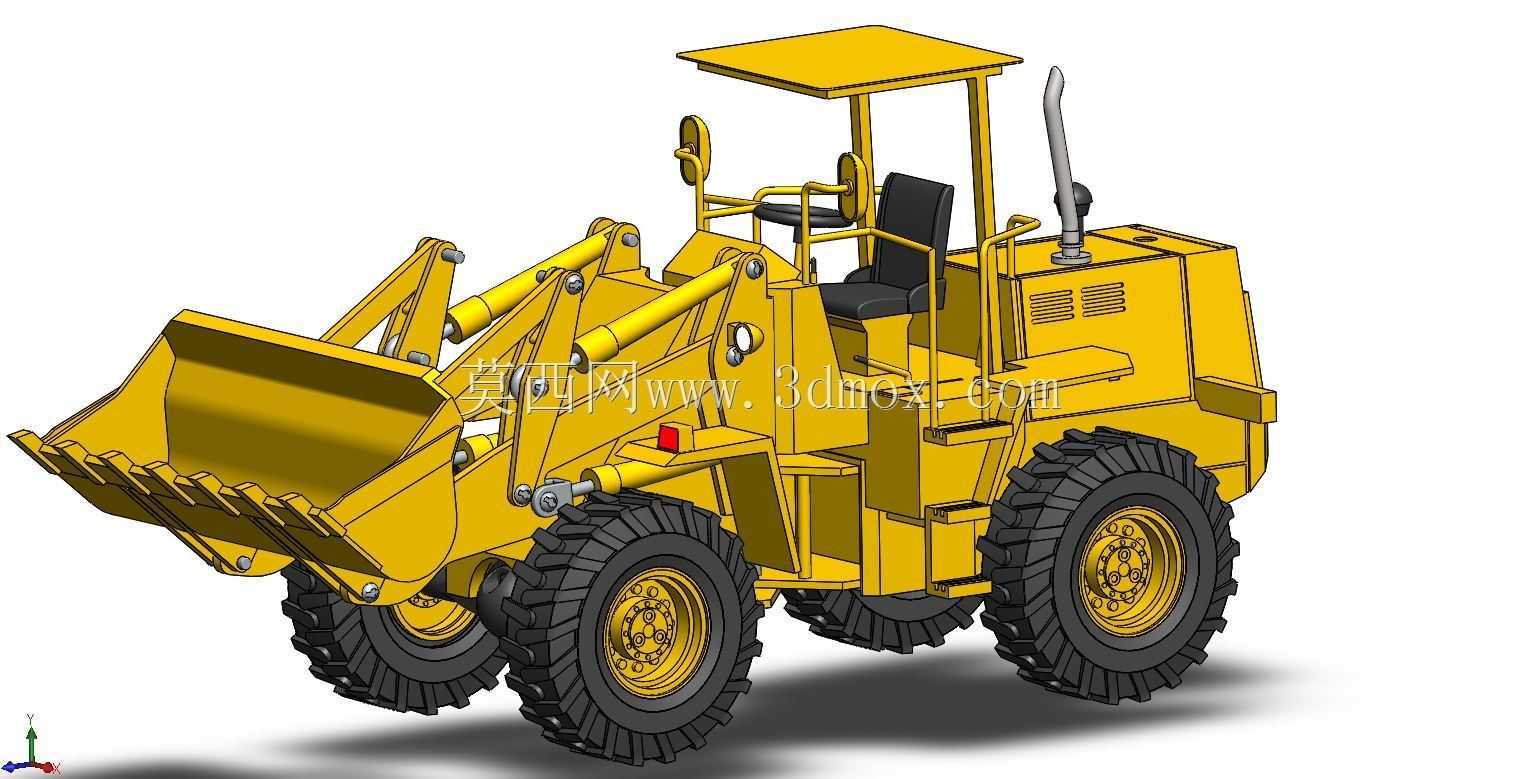

　　该轮式装载机造型围绕散料短距离转运、场地清理和轻度铲装作业展开，整机采用前置工作装置、四轮行走底盘和后置动力舱的典型布置。前端铲斗承担物料切入、装载、举升和卸料动作，动臂与摇臂连杆在斗齿插入料堆时提供稳定的力传递路径，使铲斗能够在低位获得较大的掘起力，在高位保持可控的倾卸角度。对于砂石、煤炭、灰土、积雪和破碎物料等松散介质，铲斗刃口需要保持平直并具备足够厚度，避免偏载时斗唇发生扭转变形；侧板与底板的过渡区域采用加强折边，可降低物料反复冲刷造成的局部磨损。

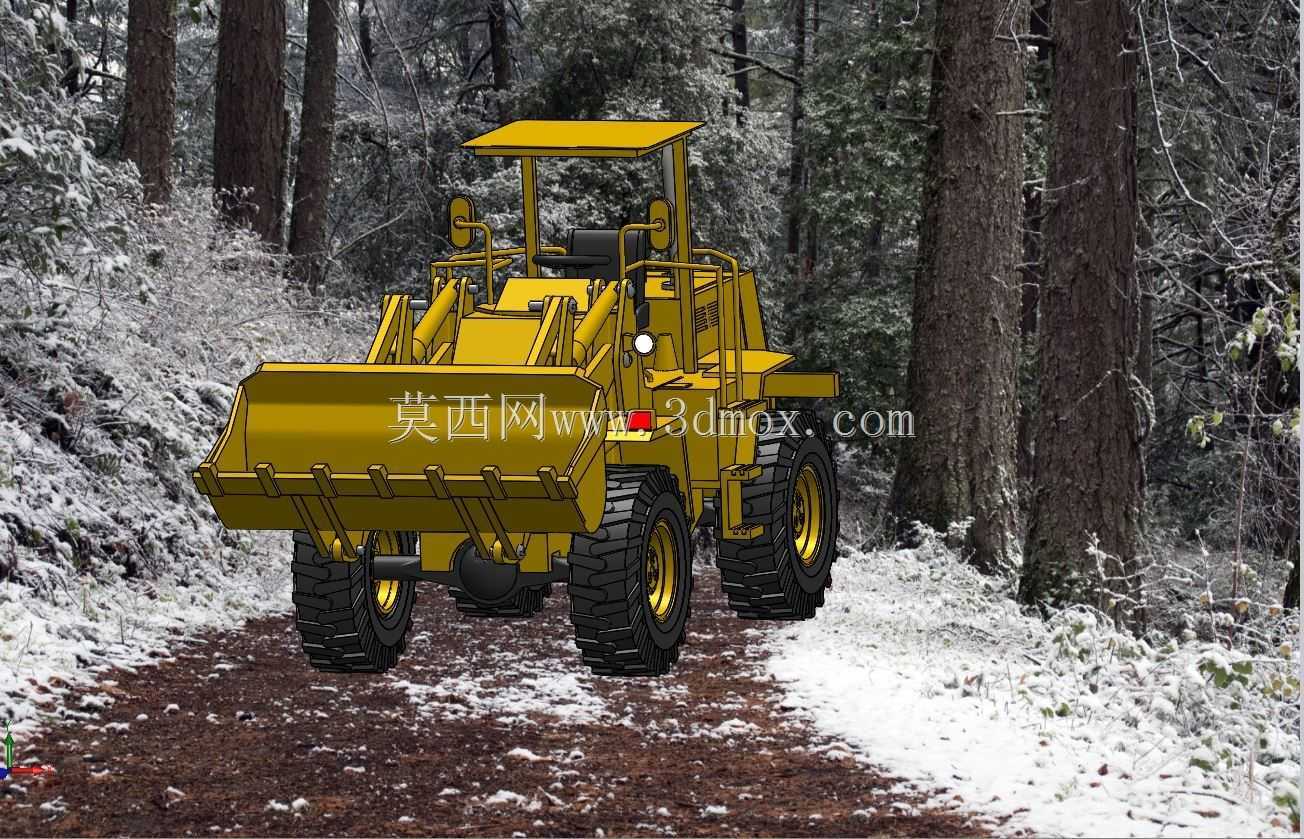

　　从现场使用角度看，轮式装载机常见于工地料场、市政道路、林区便道、厂区堆场和农业仓储区域。它不像履带设备那样依赖低比压接地，而是依靠轮胎的机动性完成快速转场，在硬化路面或压实地面上具有转向灵活、作业循环短的特点。建模时需要重点表达前后桥、轮胎、车架铰接区、驾驶室防护棚、动臂铰点和铲斗翻转机构之间的空间关系。前轮靠近铲斗铰点，可在满载举升时分担前部载荷；后车架布置配重与动力部件，使整机在铲斗举升状态下仍保持前后轴荷平衡。转向过程中，前后车架围绕铰接点相对摆动，转向角和轮胎包络必须同步校核，避免工作装置与前轮、挡泥板或驾驶室立柱发生干涉。

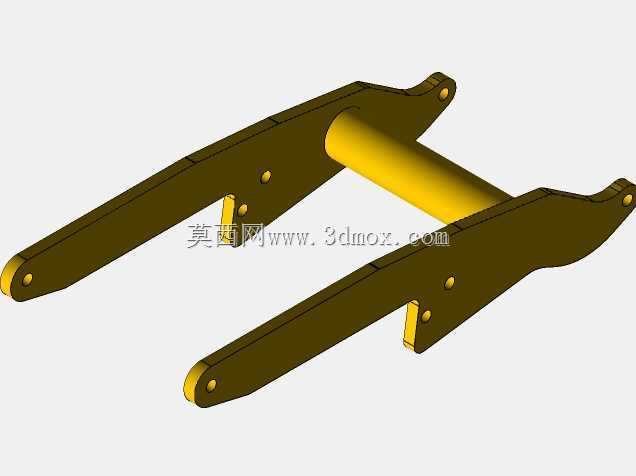

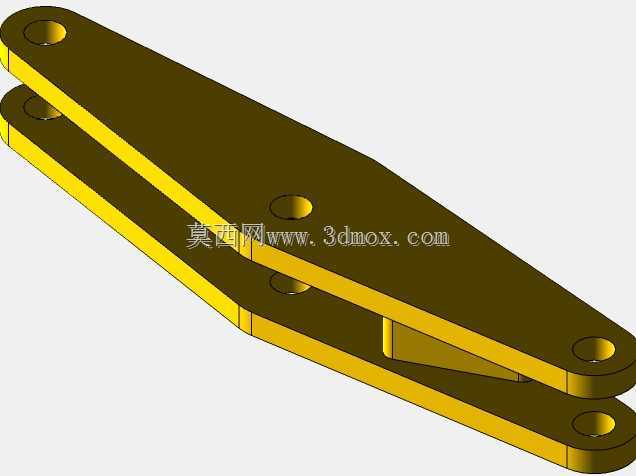

　　工作装置的设计思路以连杆运动轨迹为核心。动臂两端分别连接车架和铲斗附近铰点，举升过程中铲斗位置随动臂弧线变化；转斗油缸通过摇臂和拉杆控制斗体姿态，使设备在收斗、运输、举升和卸料阶段都能保持合适角度。低位铲装时，斗齿应略向下切入料堆，收斗后物料不易洒落；运输状态下铲斗保持后倾并靠近车体，以减小前悬载荷对转向稳定性的影响；高位卸料时，铲斗前倾角需满足物料顺利滑出，同时限制连杆越过死点。油缸的安装铰点不能只按静态直线尺寸布置，还要在全行程内检查缸筒、活塞杆、销轴和软管的最小间隙，尤其在动臂下降、转斗复合动作时，管路不得被夹入连杆间隙。

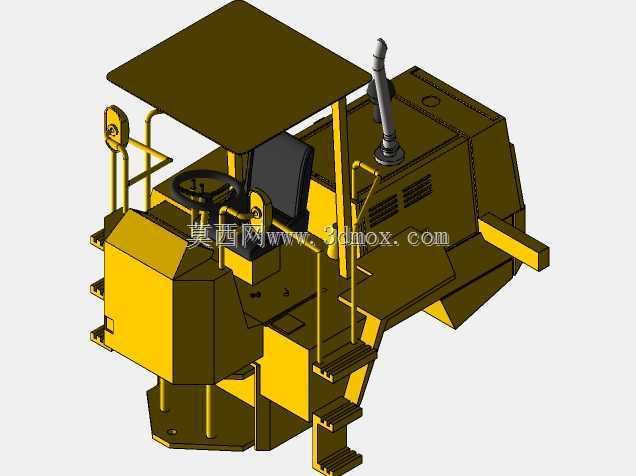

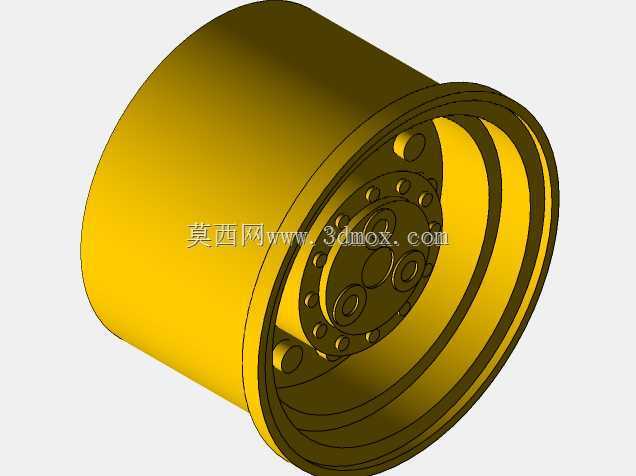

　　外形与安装边界方面，整机宽度主要受轮胎外侧、铲斗侧板和驾驶室棚架约束，窄场作业时铲斗外缘通常决定通过宽度。整机长度由后配重尾部到斗齿前端确定，前悬在满载时对转弯半径和视野影响明显，后悬则关系到倒车安全距离。驾驶室采用开放式顶棚和立柱防护结构，建模时应保留驾驶员视野通道，座椅、方向盘、操纵杆和脚踏区域需与机罩、动臂铰点保持人体操作空间。轮胎花纹深、胎体宽厚，既承担承载，也影响整机振动和接地面积；轮辋、桥壳、制动鼓和轮毂的相对位置应按装配关系表达，不能只做外观包覆。

　　散热罩、发动机舱、配重块和尾灯区域构成后部轮廓，机罩开启方向、维护空间和排气管位置需要在结构中预留。前部铲斗斗齿、耐磨边板、铰接销、黄油嘴和液压管路虽属于细节，却直接决定模型的工程可信度。车架平台、爬梯、扶手和挡泥板应与轮胎跳动边界保持距离，悬架变形和转向摆动不能被忽略。对于三维结构设计人员，该造型可用于验证工作装置连杆比例、整机姿态、维修可达性和外观分块；对于设备选型人员，则可通过模型直观判断铲斗容量级别、转弯占用空间、卸料高度与现场料仓、卡车栏板之间的匹配关系。
