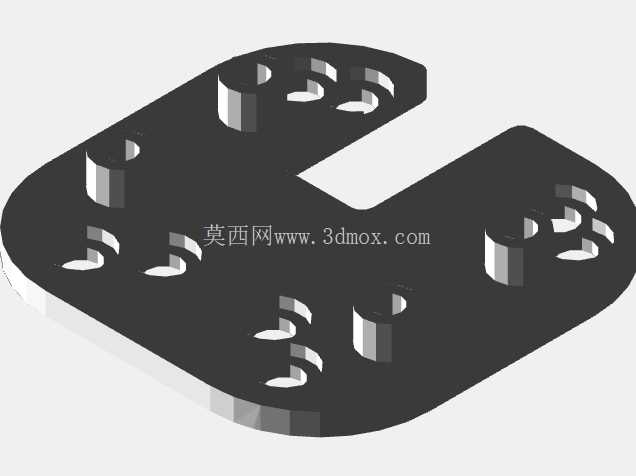

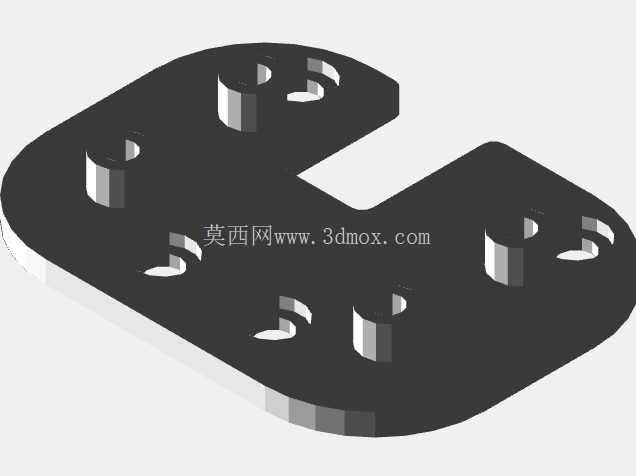

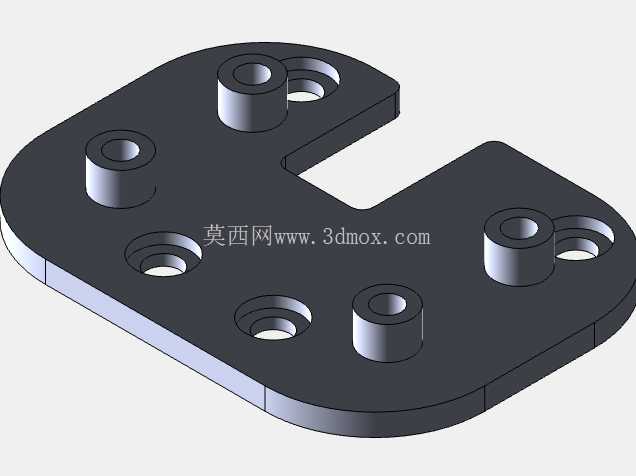

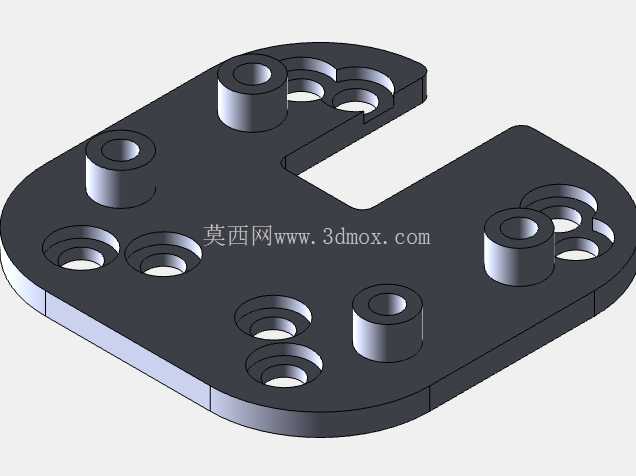

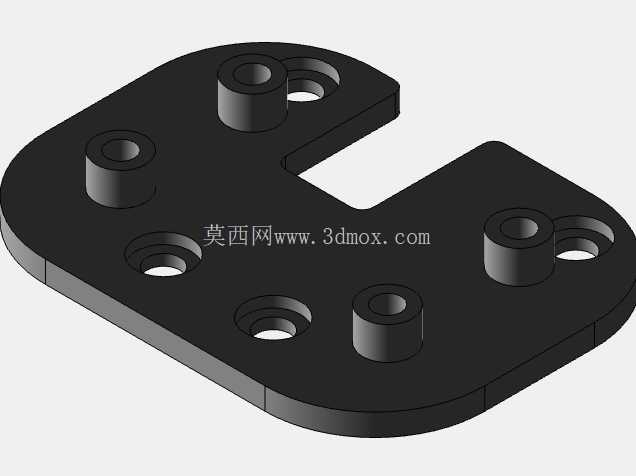

F450机架用光流传感器安装适配板

这款适配结构是针对小型多旋翼无人机机架开发的专用安装载体，核心作用是为8m测距规格的光流放大传感器提供稳定的安装基准，解决光流模块与标准F450机架安装孔位不匹配、固定无基准的实际问题。在无人机户外作业、室内悬停测试的场景中，光流传感器的安装平面度、同轴度直接影响定位数据的采集精度，一旦安装面出现倾斜、固定点存在旷量，飞行过程中传感器采集的光流数据会出现偏移，直接导致悬停漂移、定高失准的故障，这也是很多自行改装光流模块的飞手经常遇到的问题。

从结构设计逻辑来看，整个适配板采用一体化板式结构，主体轮廓做了切角避让设计，一侧开出U型避让槽，避免安装时与机架中心的电源分线板、飞控安装柱产生结构干涉，不需要额外打磨或者切割原有机架结构，直接对位安装即可。板体上分布的多组凸台柱分为两类，一类是带通孔的贯穿安装柱，用来穿设M2规格的固定螺丝，将适配板整体锁紧在F450机架上层板的对应安装位上，柱体高度做了统一控制，安装后适配板平面与机架上层板保持3mm的平行间隙，既可以避开板下走线的线材，也能减少机架飞行时的振动直接传递到传感器上；另一类是带内螺纹孔的定位柱，用来直接固定光流放大传感器模块，螺纹孔的位置公差控制在±0.05mm范围内，保证传感器安装后镜头中心与机架中心轴的重合度，避免光流采集视场出现偏心。

安装边界方面，适配板整体轮廓尺寸完全匹配F450机架中心区域的安装空间，最外侧边缘不会超出机架中心板的范围，不会干涉四个机臂的折叠或者螺旋桨的旋转平面，所有凸台柱的边缘都做了R0.5的圆角过渡，没有尖锐棱角，安装时不会刮伤线材或者传感器外壳。板体厚度统一为2mm，采用6061铝合金加工的话整体重量不到10g，不会给机架带来额外的负载负担，如果采用光敏树脂3D打印制作，重量还能进一步降低，完全满足小型无人机的配重要求。

实际装机使用时，不需要额外制作转接件，只需要先将适配板通过四个贯穿孔固定在机架中心的预留安装位，调整好方向让U型槽对准机架的出线口，再将光流传感器通过螺丝固定在板上的螺纹柱上，接好线材就可以完成安装，整个安装过程不需要改动原有机架的任何结构，传感器镜头垂直向下，距离机架下平面的高度刚好满足8m测距传感器的最佳工作距离要求，不会因为距离地面过近导致测距数据溢出，也不会因为距离过高导致光流纹理采集不清晰。设计时还特意在对应传感器镜头的位置预留了足够的通光空间，板体结构不会遮挡传感器的视场范围，保证光流摄像头和测距模块都能无遮挡地采集地面数据。

从结构强度角度考虑，板体上的凸台柱与主体板采用一体化结构，没有拼接缝隙，固定螺丝锁紧时不会出现柱体断裂的问题，每个安装柱的根部都做了加强筋过渡，能够承受飞行过程中的加速度冲击，即使做急停、急转弯等飞行动作，传感器也不会出现松动移位的情况。和市面上常见的3D打印转接件相比，这款适配结构的孔位精度更高，安装后传感器的平行度更好，不需要反复调整垫片来找正平面，能够有效减少外场调试的时间，对于批量组装F450机架作业无人机的团队来说，这种标准化的适配板能够大幅提升组装效率，降低因安装误差导致的飞行故障概率。
