FRC赛事双工位自适应机械抓取执行机构

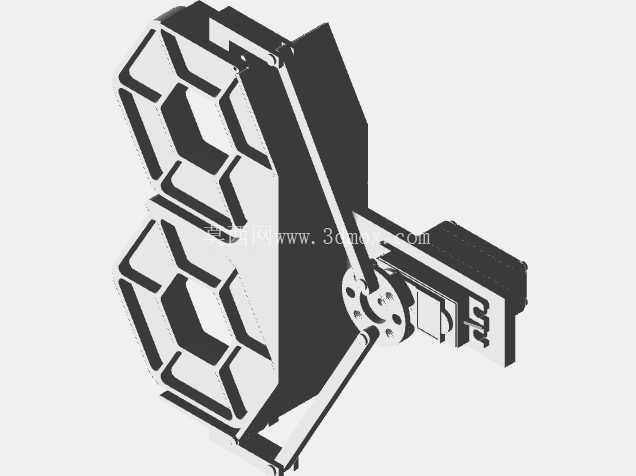

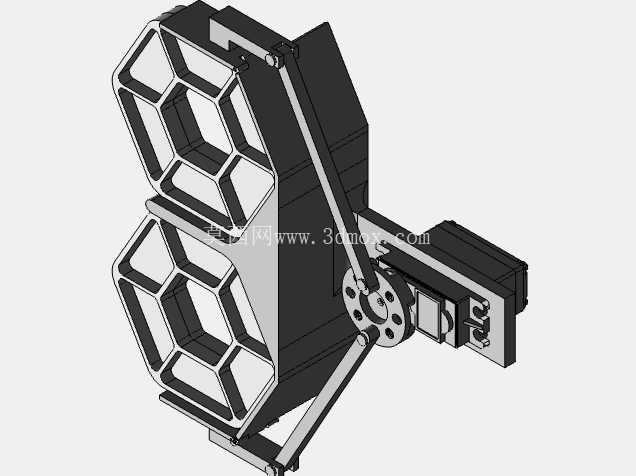

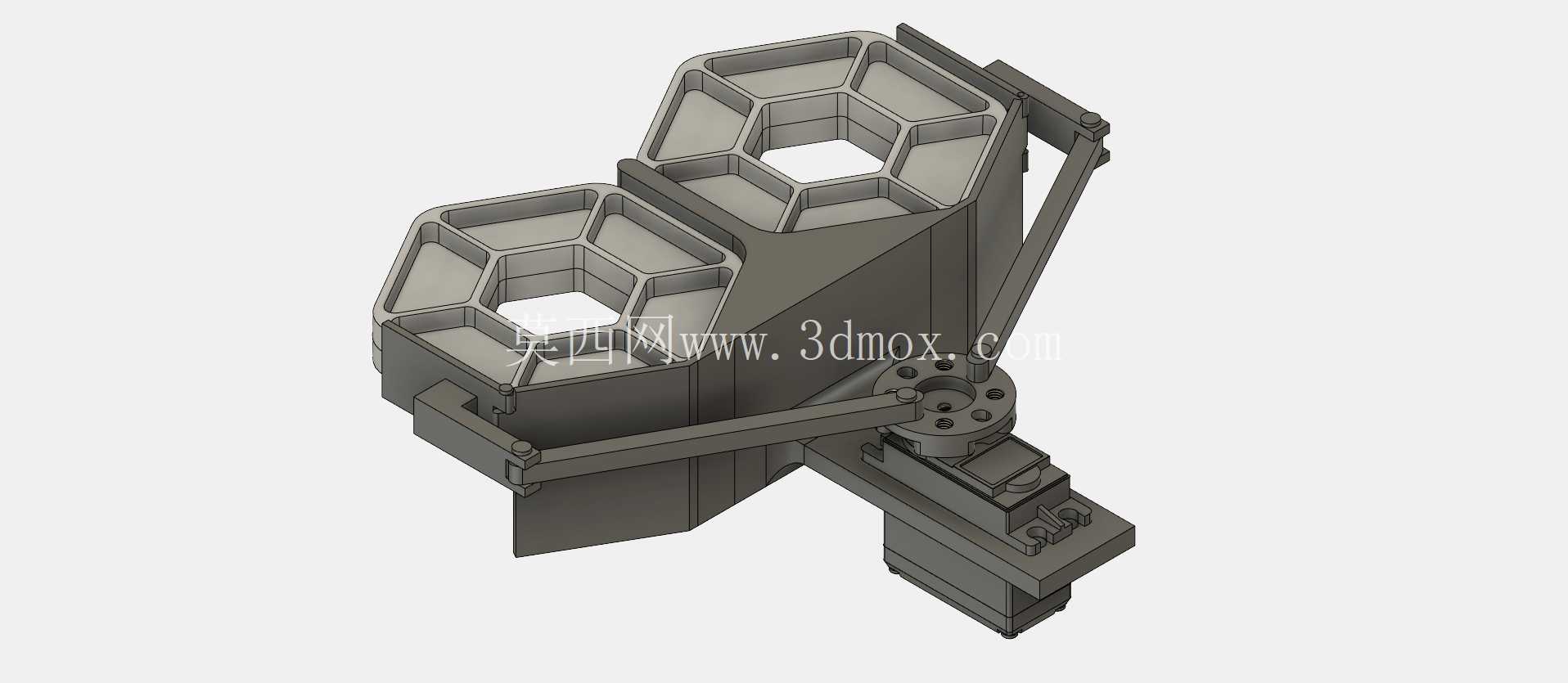

这款双工位抓取执行机构，最初是针对FRC机器人竞赛场景开发的末端作业部件，实际落地中也可适配小型自动化分拣、物料转运工位的轻载抓取需求，核心解决单工位抓取效率不足、异形方块类物料夹持不稳的痛点。从结构布局来看，执行端采用对称双仓设计，每个夹持仓内部做了六边形镂空承托结构，并非传统的平夹指设计——这种结构刚好可以卡合竞赛场景中常见的六棱柱形物料块，夹持时不需要额外施加过大的夹紧力，依靠型面贴合就能限制物料的六个自由度，避免快速移动过程中物料甩出，同时镂空结构也能最大限度降低末端自重，减少机械臂负载余量的占用。

驱动联动部分采用单动力输入的连杆传动方案，底部法兰盘作为与机械臂末端的安装接口，法兰中心预留了标准的安装孔位，可直接适配多数竞赛机器人、小型桌面机械臂的末端输出法兰，不需要额外做转接板设计。连杆机构的铰接点全部做了衬套安装位，实际装配时可搭配铜套或者薄壁轴承降低铰接磨损，保证长时间往复开合动作的精度一致性。整个机构的开合行程经过匹配设计，单仓可容纳的物料尺寸边界刚好覆盖赛事标准物料块的尺寸公差范围，不会出现夹空或者物料卡滞在仓内的情况。

从安装边界来看，整个抓取机构的重心完全落在底部安装法兰的中心轴线上，没有偏载设计，机械臂运行时不需要额外做重心补偿计算，降低了整机控制的难度。侧面的连杆支架做了下沉式设计，不会超出夹持仓的外轮廓宽度，避免机器人在赛场穿梭、或者产线工位移动时剐蹭周边结构。夹持仓的壁厚经过受力优化，在保证夹持刚性的前提下做了多处减重槽设计，整个末端执行器的自重控制在轻载机械臂的负载范围内，不会因为末端过重影响机械臂的动态响应速度。

实际作业过程中，双工位设计可以实现单次动作完成两个物料的拾取，相比单爪结构效率提升一倍，尤其适合需要快速转运物料的竞赛场景或者高速分拣工位。夹持动作的触发只需要单路动力输出，不需要复杂的多轴协同控制，不管是用气动推杆还是伺服电缸作为动力源，都可以直接驱动，控制逻辑非常简单，不需要编写复杂的力控算法，依靠结构本身的型面定位就能保证夹持精度。另外，整个机构的零部件大多采用板材切割加工即可成型，没有复杂的曲面结构，加工门槛低，后期维护更换易损件也非常方便，铰接处的销轴都采用快拆设计，不需要专用工具就能完成拆装维护。

在细节设计上，夹持仓的入口处做了小角度的导向倒角，即使物料位置存在小范围的偏差，在抓取下压的过程中也能顺着倒角滑入夹持仓内，降低了对视觉定位精度的要求，提升了抓取成功率。底部的动力安装座预留了多种安装孔位，可以适配不同行程的驱动元件，不需要对主体结构做二次修改就能调整夹持力大小，适配不同重量的同类物料。整个机构没有冗余的外露管线，所有驱动部件的走线都可以顺着侧面的连杆支架隐藏布置，避免运动过程中管线被拉扯或者剐蹭，提升了整机运行的可靠性。
