机械天文稳压时钟摆钟结构设计

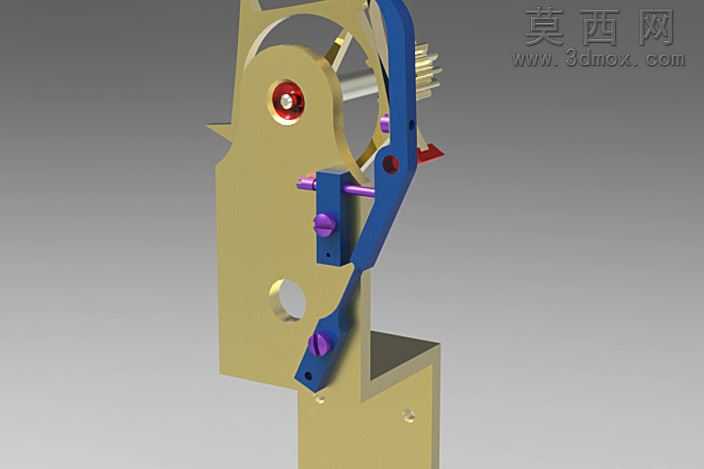

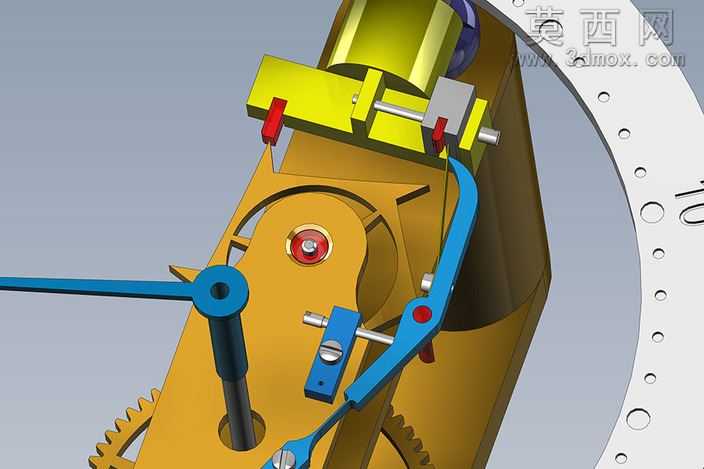

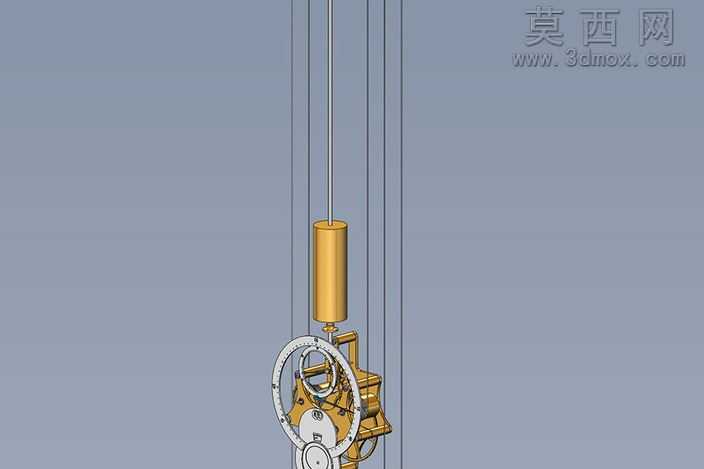

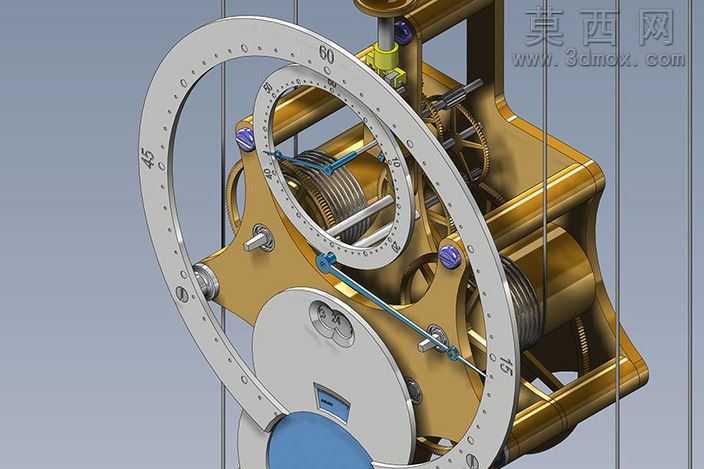

本作品为机械天文稳压时钟摆钟的三维结构设计，建模过程中对机械计时机构的核心传动逻辑进行了完整还原，首先梳理了传统天文摆钟的动力传输路径，从发条动力源出发，依次搭建各级齿轮传动组、擒纵调速机构、指针传动副，每一个零件的尺寸都参照传统精密机械钟的比例进行参数化设定，确保各传动部件的啮合间隙符合机械设计公差要求，避免出现传动卡滞或虚位过大的问题。材质渲染阶段针对不同零件的功能属性匹配了对应的材质表现，主体机架采用黄铜材质，通过调整金属粗糙度、反射率参数还原老式精密机械钟的金属质感，刻度环采用哑光银白金属材质，表面做细微的磨砂处理避免过度反光遮挡刻度标识，指针采用烤蓝钢材质的视觉效果，宝石轴承采用高透高反射的蓝宝石材质表现，玻璃外罩采用高透低反射的玻璃材质，既清晰展现内部结构，又还原实物的通透质感。结构设计上重点还原了天文稳压时钟的核心特性，通过摆轮的往复运动配合擒纵机构实现稳定的频率输出，保证走时精度，多层同心刻度环分别对应不同的计时维度，满足天文钟的多参数计时显示需求，各级齿轮的齿形都按照标准渐开线齿形绘制，确保传动过程的平稳性，发条盒的动力输出结构做了细节还原，包括棘轮止逆结构、动力传导的轴系定位结构，所有轴孔位置都添加了对应的轴承结构，还原真实机械钟的装配逻辑。设计思路上以传统机械天文钟的结构为基础，在保证核心计时功能结构完整的前提下，对部分非核心的装饰性结构做了适度简化，既保留了精密机械计时装置的结构美感，又让整个模型的结构层级清晰，便于观察内部的传动逻辑，每一个装配部件都保留了完整的装配约束关系，可直观拆解查看各个零件的装配位置与配合关系，完整呈现了机械摆钟从动力输入到走时输出的全链路机械结构，展现了传统精密机械计时装置的设计巧思与机械美感。
