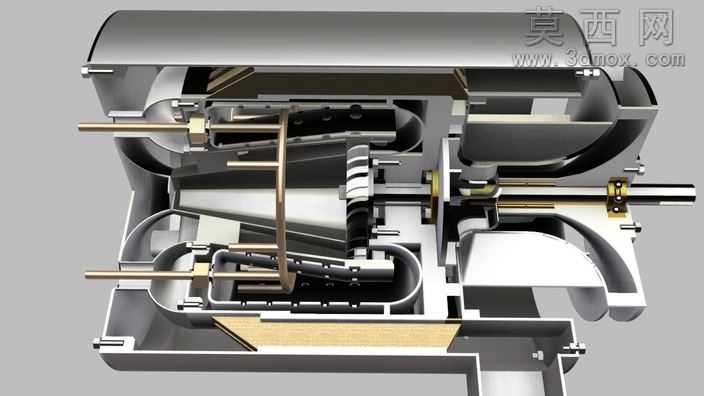

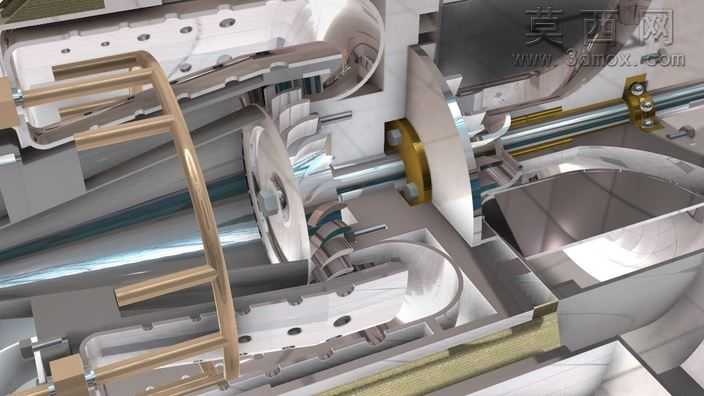

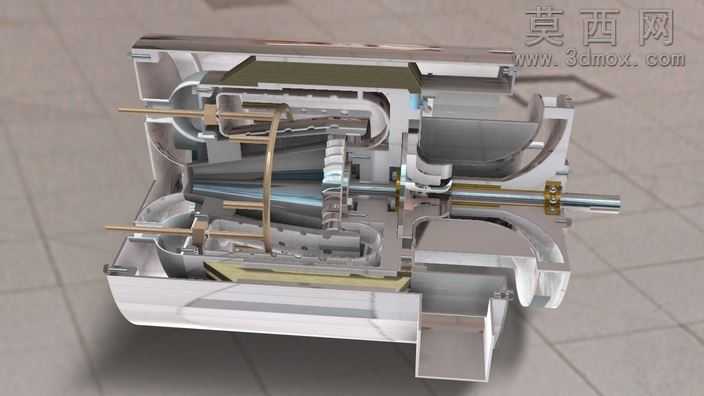

微型燃气轮机内部结构剖视三维设计作品

本作品为微型燃气轮机的全剖视三维建模成果，建模阶段依托参数化设计逻辑完成全零件的尺寸关联搭建，首先对燃气轮机的核心功能模块进行拆分，依次完成压气机叶轮、涡轮叶轮、燃烧室组件、转轴支撑结构、外壳腔体、燃油管路、密封构件等独立零件的三维造型，每个零件的建模均严格遵循微型燃气轮机的实际工作原理设定尺寸比例，确保各部件装配后不存在干涉问题。建模过程中对回转类零件采用旋转特征快速生成基础轮廓，对管路类零件采用扫掠特征完成路径走向的精准控制，对薄壁外壳结构采用抽壳特征匹配实际加工的壁厚参数，对叶轮叶片这类复杂曲面结构，通过曲面放样、曲面剪裁、实体加厚的流程完成造型，还原叶片的气动外形弧度。装配阶段采用自底向上的装配流程，先完成核心转轴组件的同轴度约束，将压气机叶轮与涡轮叶轮分别固定在转轴对应位置，添加轴承配合约束还原转动自由度，再依次装配燃烧室的导流结构、燃油喷射管路、外壳的密封端盖，所有配合关系均按照实际机械装配逻辑设定，保证整体结构可直观呈现动力传递路径与气流走向。材质与渲染阶段，针对不同零件的实际材质属性赋予对应材质参数：金属结构件赋予哑光不锈钢材质，调整金属粗糙度与反射参数还原机加工金属质感；管路零件赋予黄铜材质，调整金属色泽与高光参数匹配铜质管路的视觉特征；燃烧室内部隔热层赋予耐高温复合陶瓷材质，添加细微的颗粒纹理还原隔热层的表面质感；密封件赋予黑色橡胶材质，调整软质材质的反光度与凹凸纹理。渲染时采用剖视视角的定向布光，主光源从斜上方投射照亮内部核心结构，辅助光源补光消除结构暗部的死黑区域，添加环境反射贴图提升金属材质的真实感，最终渲染效果可清晰展示微型燃气轮机从进气、压气、燃烧做功到排气的全流程内部结构，直观呈现各部件的装配位置与连接关系，可用于微型动力装置的结构教学、原理演示以及小型燃气轮机的方案设计参考，帮助观者快速理解微型燃气轮机的紧凑结构设计与工作逻辑。
