新冠防护面罩注塑成型模具结构设计

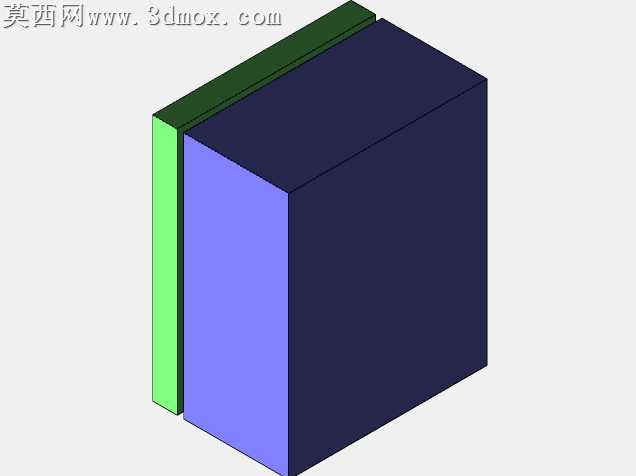

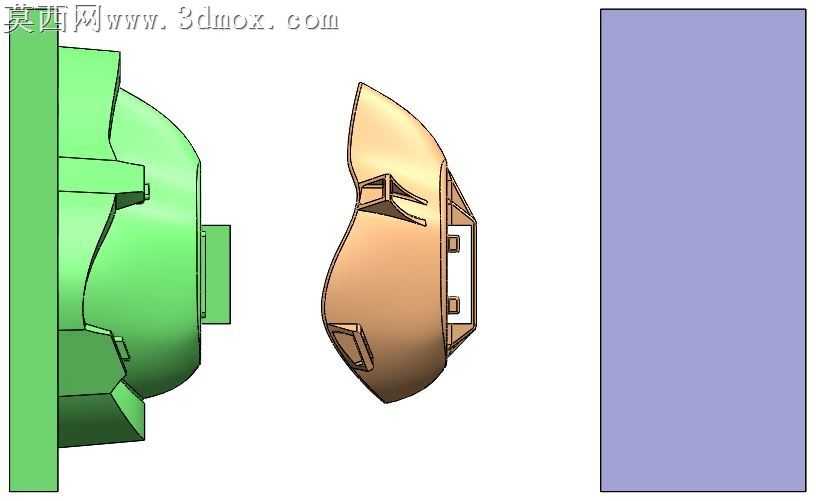

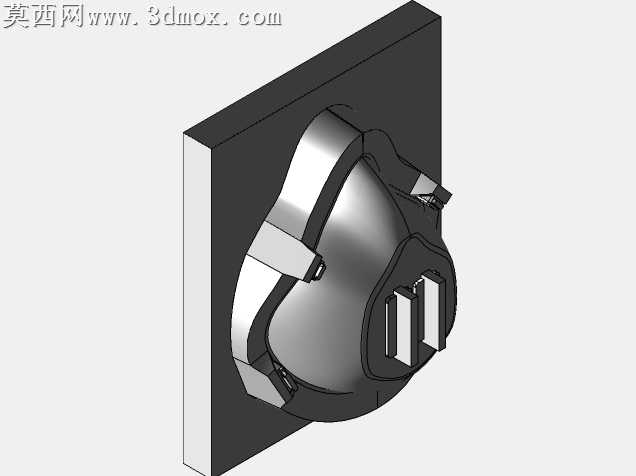

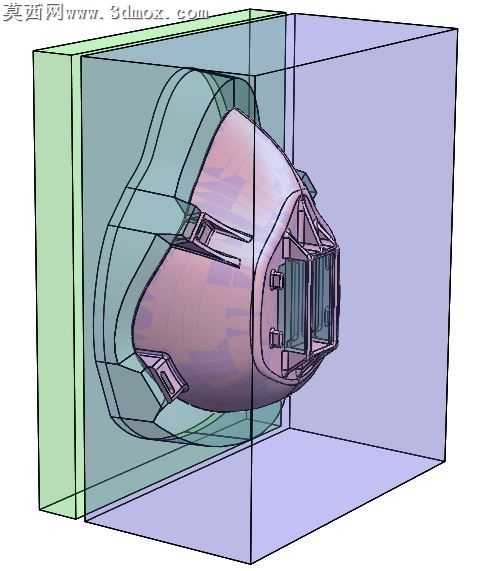

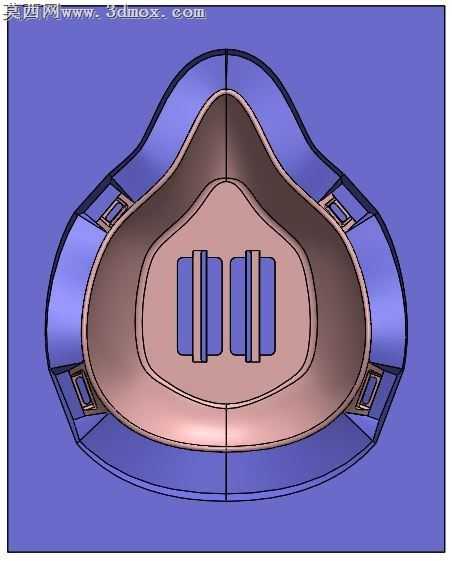

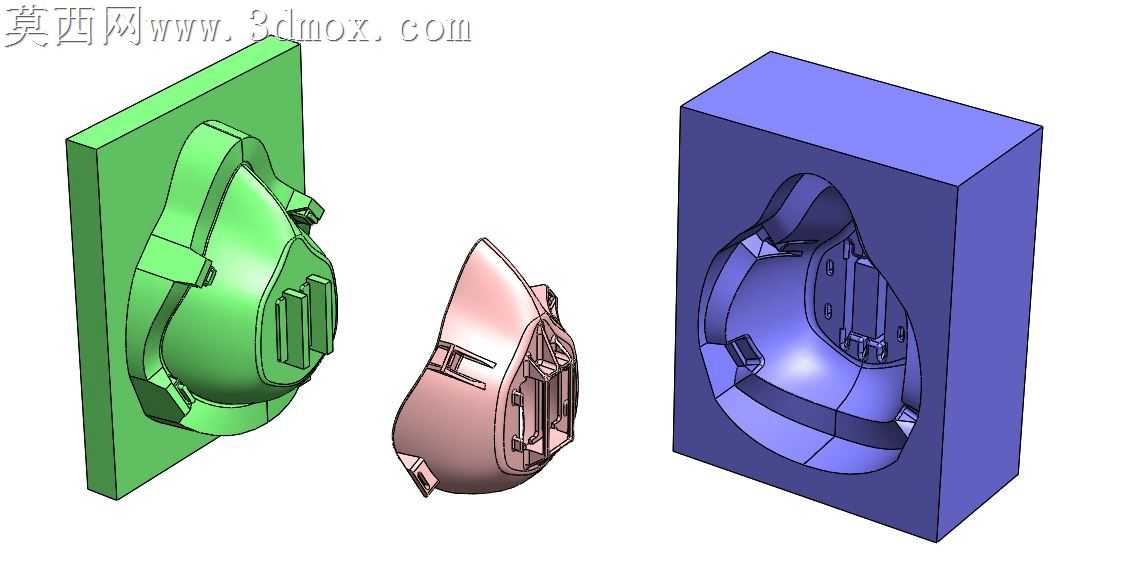

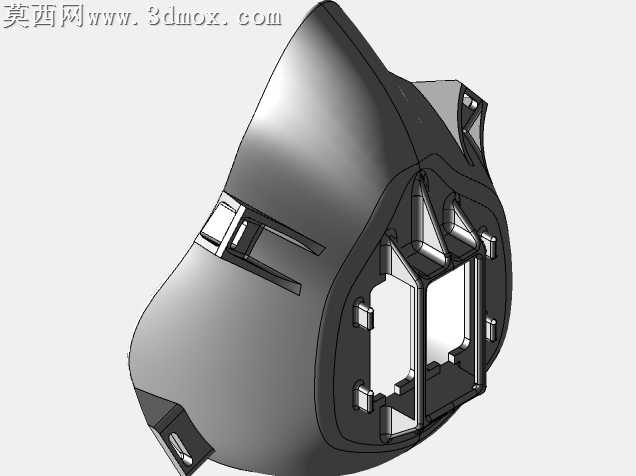

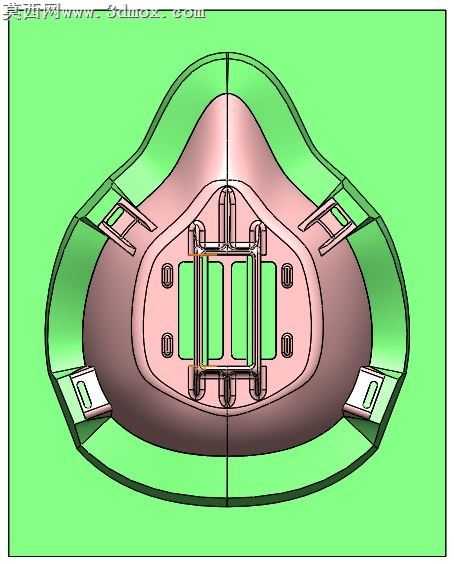

本套三维模型为防疫用Covid-19防护面罩的注塑成型模具，采用一模一腔的两板模结构设计，整体包含定模侧模腔、动模侧模芯以及成型后的面罩塑件三个核心部分。建模过程中严格遵循注塑模具设计规范，首先基于人体面部工学的面罩曲面造型完成分型面构建，分型面沿面罩外轮廓自然延伸，保证开模时塑件无倒扣卡滞，能够顺利从动模侧脱出。模型中定模部分采用整体式模腔结构，模腔曲面完全贴合面罩外表面造型，曲面过渡顺滑无锐角，能够保证注塑成型后面罩外表面的光洁度，减少后续抛光工序的工作量；动模侧模芯精准还原面罩内侧的加强筋、卡扣安装位等细节结构，所有筋位厚度均匀，符合注塑成型的壁厚要求，避免出现缩痕、填充不足等成型缺陷。渲染阶段对不同部件赋予差异化材质表现：定模、动模模架部分采用模具钢材质，呈现金属哑光质感，清晰展示模架的规整方体结构；成型后的面罩塑件采用半透明浅粉色医用级塑料材质，直观呈现塑件的薄壁曲面特征与内侧结构细节。设计思路上采用开源可改进的结构方案，模架采用标准模坯规格，浇口位置设置在面罩顶部非外观区域，采用侧浇口进料方式，保证熔融塑料能够均匀填充整个模腔，减少熔接痕的产生；冷却水道沿模腔曲面轮廓均匀排布，能够实现均匀冷却，缩短注塑成型周期，提升生产效率。整套模型结构完整，分型面、模腔、模芯的配合精度符合注塑模具的设计要求，所有配合面预留合理的合模间隙，既保证合模密封性避免飞边产生，又不会出现合模卡滞的问题，可直接用于后续的模具加工生产参考，也可作为基础方案进行结构优化调整，适配不同规格的防护面罩成型需求。
