乘用车双五辐轮毂带轮胎总成结构设计

　　这套车轮总成模型覆盖了民用乘用车常用的铝合金轮毂与真空轮胎组合结构，在整车行走系统中承担承载、缓冲、传递驱动力与制动力的核心作用，日常适配场景覆盖紧凑型家用轿车、城市SUV等多数铺装路面行驶的乘用车型，也可作为改装市场轮毂方案的前期结构验证参考。从实际装车的功能逻辑来看，轮胎部分采用常规民用子午线轮胎的胎面花纹结构，胎侧的曲率设计兼顾了行驶时的侧向支撑性与过颠簸路面的形变量缓冲，胎圈位置的加厚结构对应轮辋的密封贴合面，保证充气状态下的气密性，避免行驶过程中出现慢漏气问题。

　　轮毂部分采用双五辐的造型设计，这种辐条布局并非单纯追求外观效果，五组主辐条从轮毂中心的安装盘位置向外延伸至轮辋边缘，相邻辐条之间的镂空区域既可以降低轮毂整体的转动惯量，让车辆起步、制动时的动力响应更直接，也能为刹车系统留出足够的散热空间，避免长时间制动后刹车卡钳与刹车盘温度过高导致制动热衰减。设计过程中首先确定的是轮毂中心的安装定位基准，中心孔的尺寸与轴头的配合公差需要控制在过渡配合区间，保证装车时轮毂与轴头的同轴度，避免高速行驶时出现车轮抖动的问题；围绕中心孔均匀分布的螺栓孔位置度公差有严格要求，孔位的分度圆直径需要与对应车型的轴头法兰参数完全匹配，螺栓孔的沉台结构要适配轮毂螺栓的球面或锥面贴合形式，保证螺栓锁紧后受力均匀，不会出现应力集中导致的螺栓断裂或轮毂开裂问题。轮辋部分的结构尺寸完全对应常规民用轮胎的安装标准，轮辋的宽度、直径参数与轮胎的扁平比适配范围做了匹配验证，轮辋边缘的凸缘结构高度符合安全规范，能够在轮胎充气后牢牢卡住胎圈位置，即使在轮胎亏气状态下短距离行驶，也能避免轮胎从轮辋上脱落引发安全事故。辐条与轮辋的连接位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，在车辆经过坑洼路面、轮辋受到侧向或径向冲击时，应力可以顺着辐条的弧度均匀分散到整个轮毂结构上，降低局部应力过大导致辐条断裂的风险。

　　从安装边界来看，这套车轮总成的偏距参数经过合理设定，装车后轮毂的外端面与翼子板的位置保持齐平，既不会因为偏距过小导致轮毂突出翼子板带来刮擦风险，也不会因为偏距过大让轮毂向内缩进，蹭到避震器或悬挂摆臂结构；轮毂中心的安装盘背面做了避空结构，能够避开轴头位置的凸起结构，保证轮毂安装后可以完全贴合轴头法兰面，不会出现安装间隙导致的车轮晃动。轮胎的胎面花纹块排布做了等节距错位设计，能够降低行驶过程中的花纹共振噪音，胎面中央的连续花纹肋条可以保证高速直线行驶时的方向稳定性，胎肩位置的横向花纹槽则负责提升雨天行驶时的排水性能，减少水滑现象的发生概率。

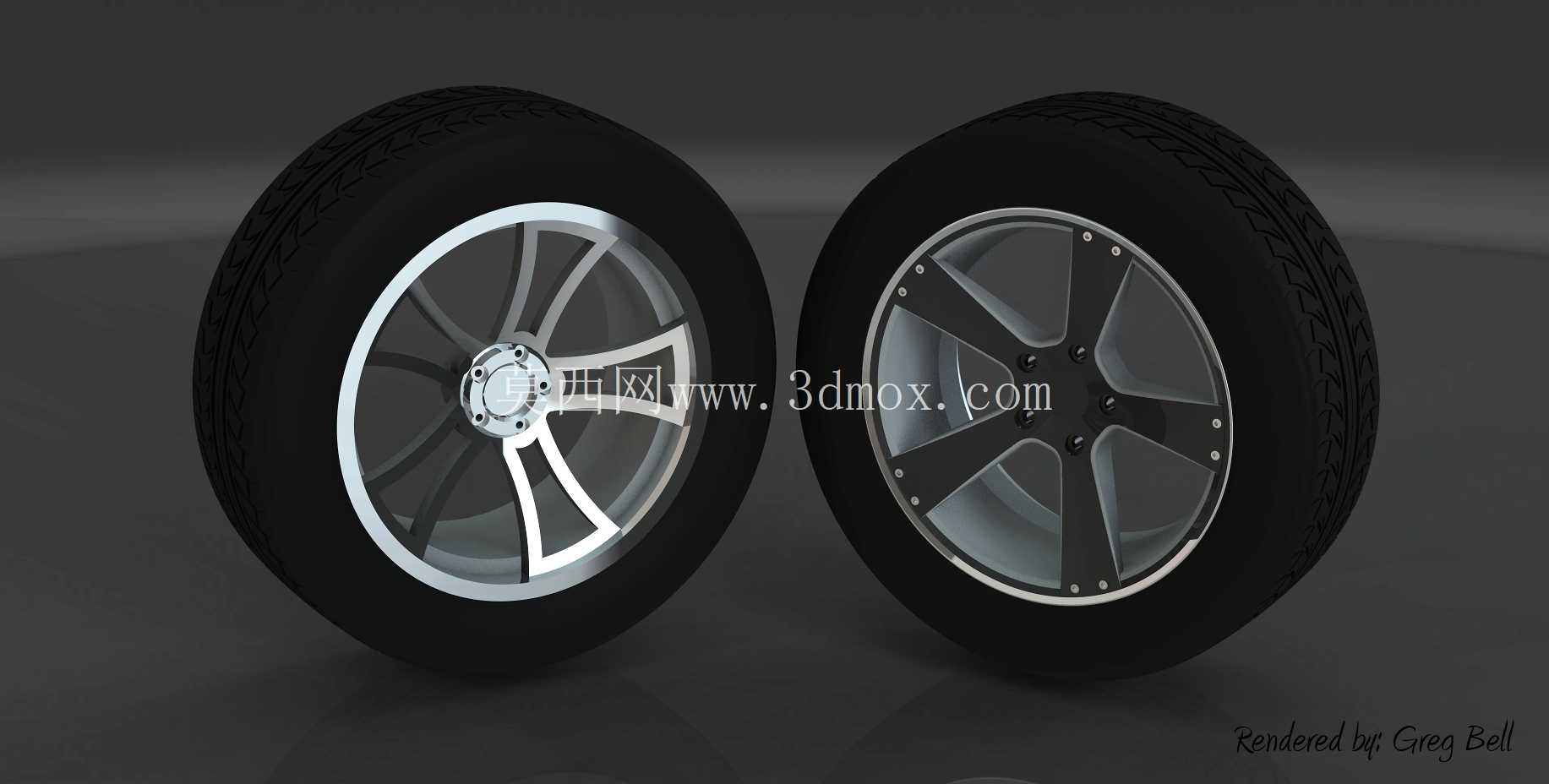

　　在建模过程中，轮胎与轮辋的装配关系完全还原实际装车状态，胎圈与轮辋贴合面的位置、充气后轮胎的形变量都做了对应参考，轮毂表面的分色结构也对应实际量产轮毂的涂装工艺，辐条表面的切削亮面与喷涂暗面的分界位置清晰，既可以作为结构设计验证的参考，也能用于前期改装方案的效果展示。针对日常行驶中常见的受力场景，轮毂辐条的厚度从中心安装盘位置向轮辋方向做了渐变处理，中心安装盘位置因为要承受螺栓锁紧力与行驶中的冲击载荷，厚度更大结构强度更高，靠近轮辋的位置厚度适当降低，在保证结构强度满足要求的前提下尽可能控制整体重量，实现轻量化设计目标，降低非簧载质量，提升整车的悬挂响应速度与行驶舒适性。
