TBR16UU开口型直线滑动轴承座结构

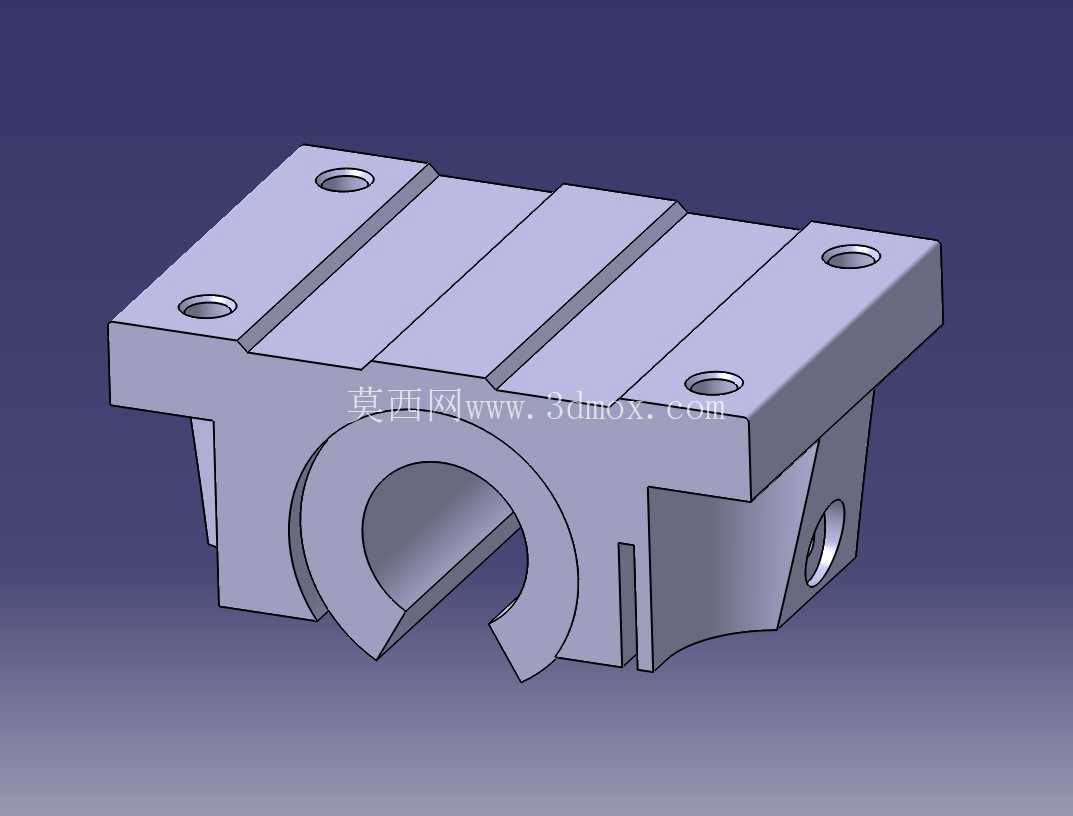

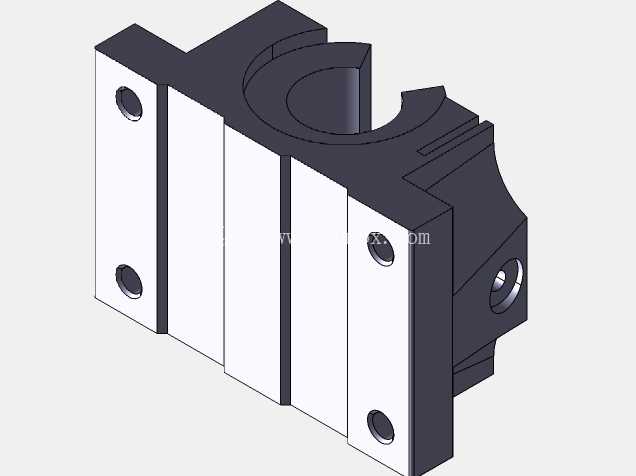

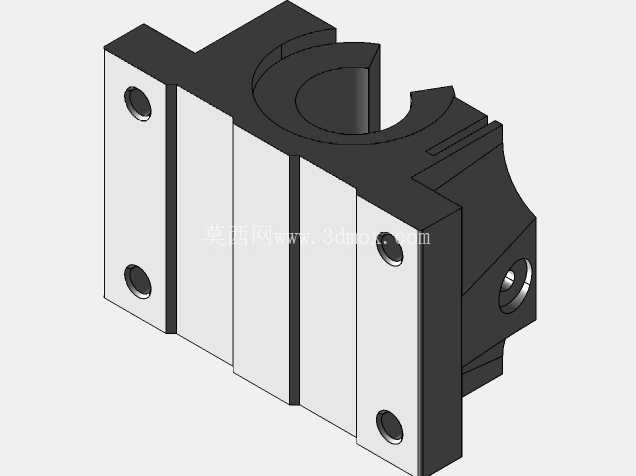

　　从结构设计逻辑来看，该部件采用分体式夹持的思路，主体为一体化铣削成型的安装基座，上部设置两个平行的安装凸台，每个凸台上加工有两个沉头安装孔，可通过内六角螺栓直接将整个轴承座固定在设备的运动滑台或者固定机架上，沉孔设计能够保证螺栓头完全沉入安装面以下，不会出现突出干涉相邻部件的问题；基座下部为C型开口的轴承容纳腔，开口处预留了锁紧缝隙，侧面加工有螺纹锁紧孔，当配套的直线轴承嵌入容纳腔后，通过拧紧侧方的锁紧螺钉，可借助开口缝隙的微量形变抱紧轴承外圈，避免轴承在往复运动过程中出现外圈跟转、轴向窜动的问题，同时这种锁紧结构也方便后期轴承磨损后的快速更换，无需拆卸整个安装基座即可完成维护操作。在各类需要直线往复运动的工业设备场景中，这类开口型直线轴承支撑座是线性传动系统里的核心基础部件，常见于自动化生产线的移载模组、木工机械的推台导向、包装设备的物料推送工位、3D打印设备的运动轴支撑，以及小型检测设备的滑台导向结构中，承担着为光轴提供滑动支撑、保证运动件沿既定方向做高精度直线往复动作的作用，相比封闭型直线轴承座，开口结构的设计能够适配带支撑导轨的安装场景，避免光轴长行程下的挠度变形影响运动精度。

　　从安装边界与尺寸适配角度，该轴承座适配直径16mm的标准直线光轴，C型开口的弧度与标准直线轴承的外圈弧度完全匹配，基座整体的安装孔位间距符合通用线性导轨配件的安装尺寸规范，上部安装面的平面度公差控制在0.02mm以内，保证安装后轴承的轴线与安装基准面的平行度满足传动精度要求；轴承容纳腔的内径公差采用H7级精度加工，与标准直线轴承的外圈形成间隙配合，既能够保证轴承顺利压入，又不会因为配合间隙过大导致轴承出现偏心晃动。

　　在实际选型应用中，这类开口型轴承座通常搭配同规格的圆柱直线光轴或者带铝托支撑的直线导轨使用，当设备行程超过500mm时，光轴自身的重力会导致中部下垂，此时采用开口型轴承座配合支撑导轨的组合，能够让光轴全程获得刚性支撑，大幅降低长行程下的运动抖动，提升滑台运行的平稳性；相比滚珠直线导轨副，这种轴承座加光轴的组合成本更低，安装调试难度更小，适合对运动精度要求在0.1mm以内的中低速往复运动场景，运行时配合油脂润滑，能够获得较长的使用寿命，日常维护仅需定期清理光轴表面的粉尘碎屑、补充润滑脂即可。

　　在三维建模过程中，需要重点关注安装孔的位置度公差、轴承容纳腔的同轴度、开口锁紧缝隙的宽度尺寸，这些参数直接影响后期零件加工后的装配适配性，如果安装孔位置度偏差超过0.1mm，就会出现安装时螺栓无法对位的问题；如果轴承容纳腔的同轴度不足，会导致光轴穿入后出现卡滞、滑动阻力过大的问题；开口缝隙的宽度通常设计在1.5-2mm之间，缝隙过窄会导致锁紧时形变量不足无法抱紧轴承，缝隙过宽则会降低基座的整体结构刚性，在承受较大径向载荷时容易出现形变。此外，基座的边角位置均做了R1-R2的圆角过渡处理，既能够避免加工后的锐边划伤装配人员，也能够减少零件热处理或者受力时的应力集中问题，提升部件的整体结构强度；下部的让位槽设计能够避开光轴支撑座的安装凸起，保证轴承座在沿光轴滑动全程不会出现结构干涉。
