涡轮增压器用离心式压缩机叶轮结构设计

这款叶轮作为离心式压缩机的核心做功部件，主要应用在车用涡轮增压器、小型工业气源压缩设备、微型燃气轮机等场景中，承担着将输入的机械能转化为气体压力能的核心作用，是决定整套压缩设备工作效率、压比上限与运行稳定性的关键零件。在实际设备运行过程中，高温高速气流从叶轮中心的进气口轴向进入叶轮腔室，随着叶轮的高速旋转，气流在沿叶片流道向外缘流动的过程中，会在离心力的作用下被持续加速加压，最终以较高的压力和流速从叶轮外缘排出，进入后续的扩压结构完成动能到压力能的进一步转换，为下游用气端提供符合压力要求的压缩介质。

从功能特性来看，这款叶轮采用长短叶片间隔排布的三元流设计结构，相比传统等厚度直叶片叶轮，能够有效降低叶片入口处的气流阻塞效应，减少气流在流道内的分离与涡流损失，在相同转速与直径参数下可以实现更高的压比与压缩效率，同时能够拓宽叶轮的稳定工作区间，降低设备运行过程中发生喘振的风险。叶轮中心设计有标准的安装轴孔，轴孔内壁预留了键槽安装位，能够与配套的传动轴实现可靠的周向固定，保证高速旋转过程中动力传递的稳定性，叶轮背部的定位端面可以与轴肩紧密贴合，确定叶轮在轴系上的轴向安装位置，避免运行过程中出现轴向窜动影响动平衡精度。

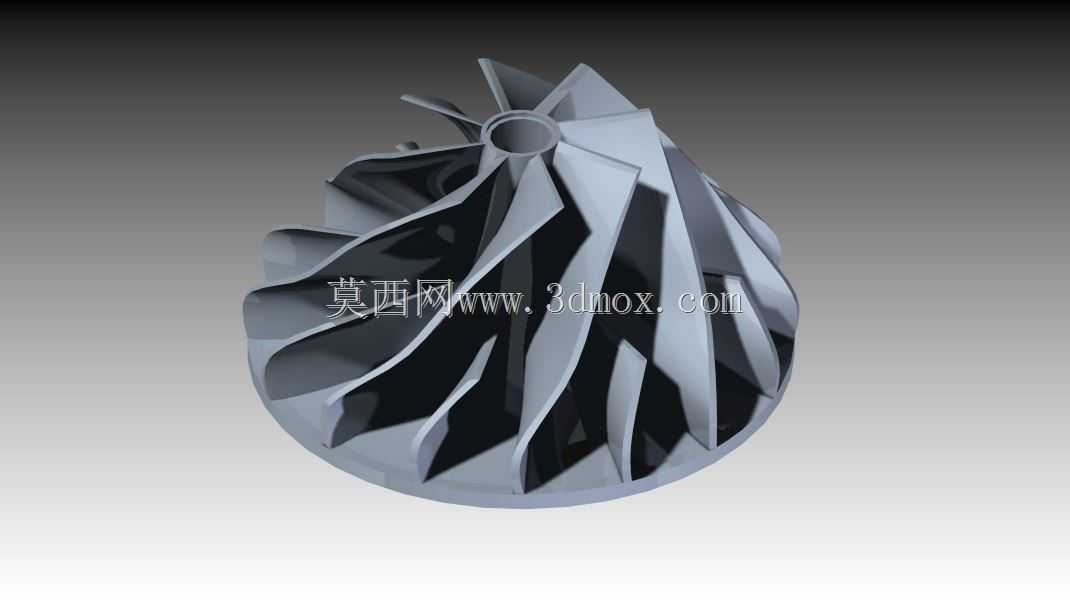

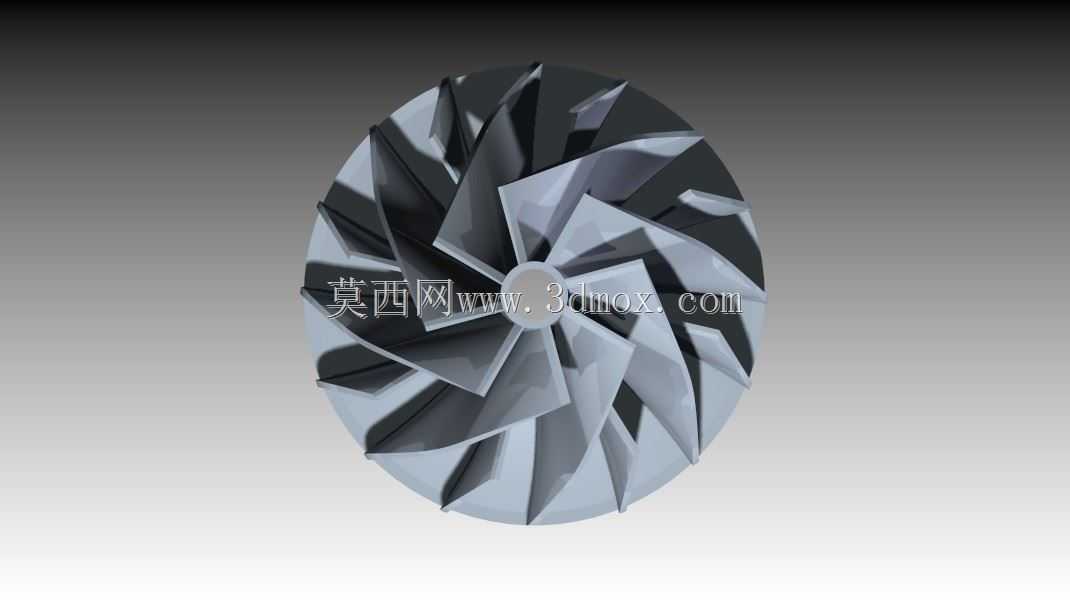

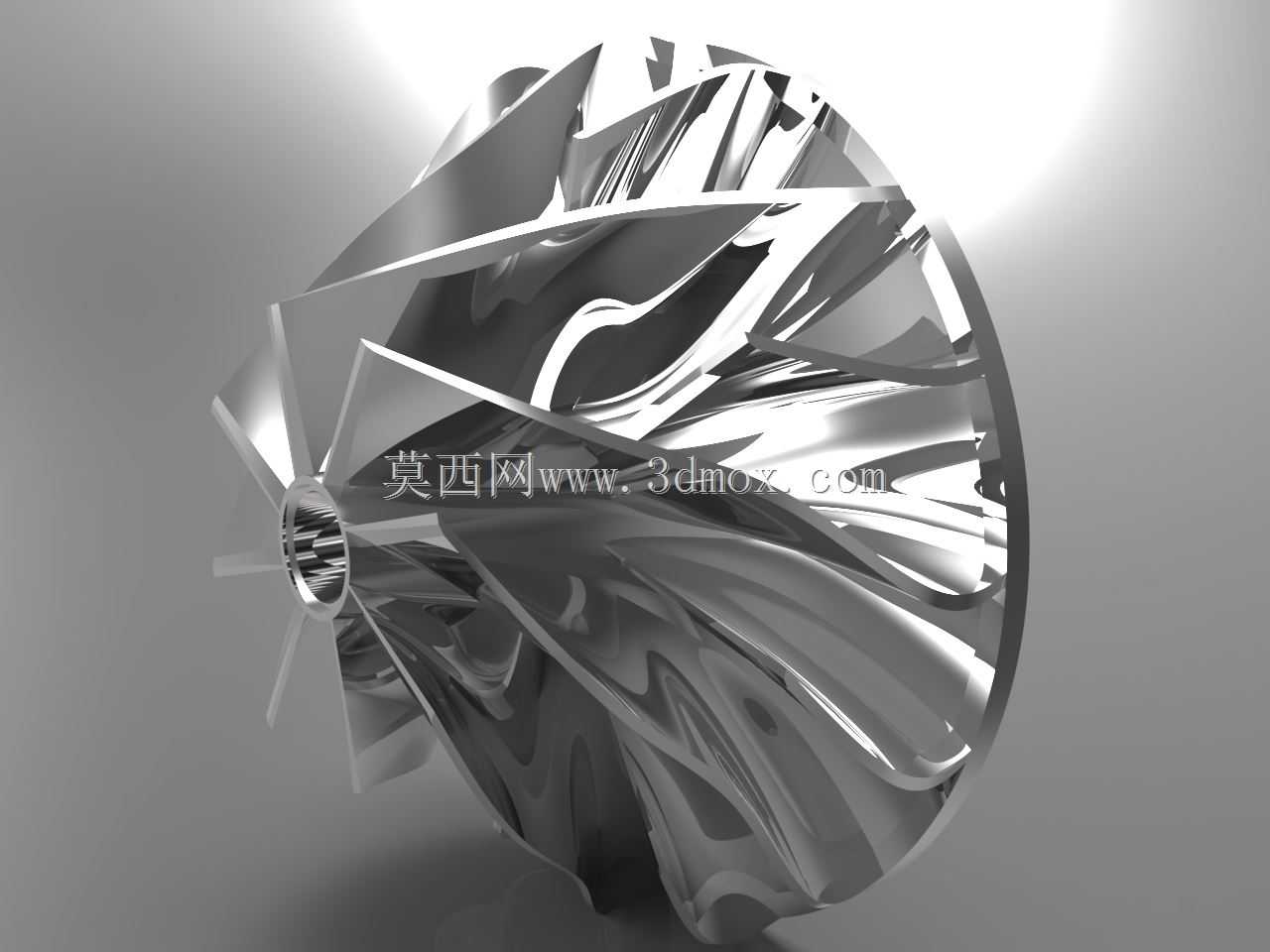

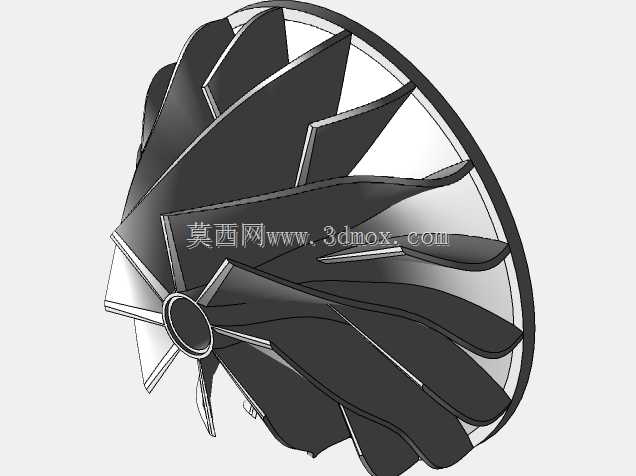

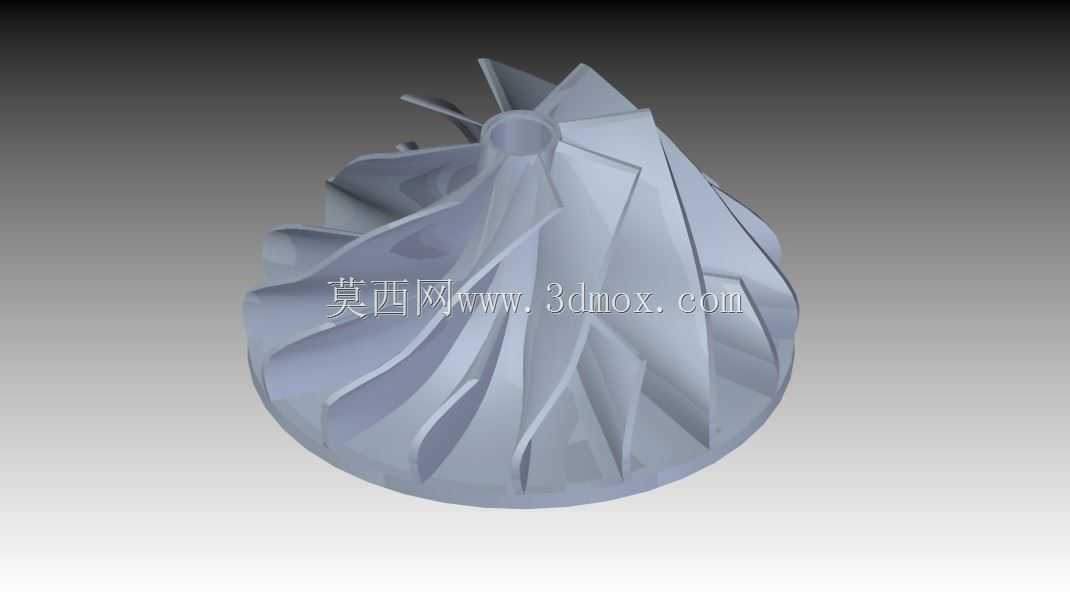

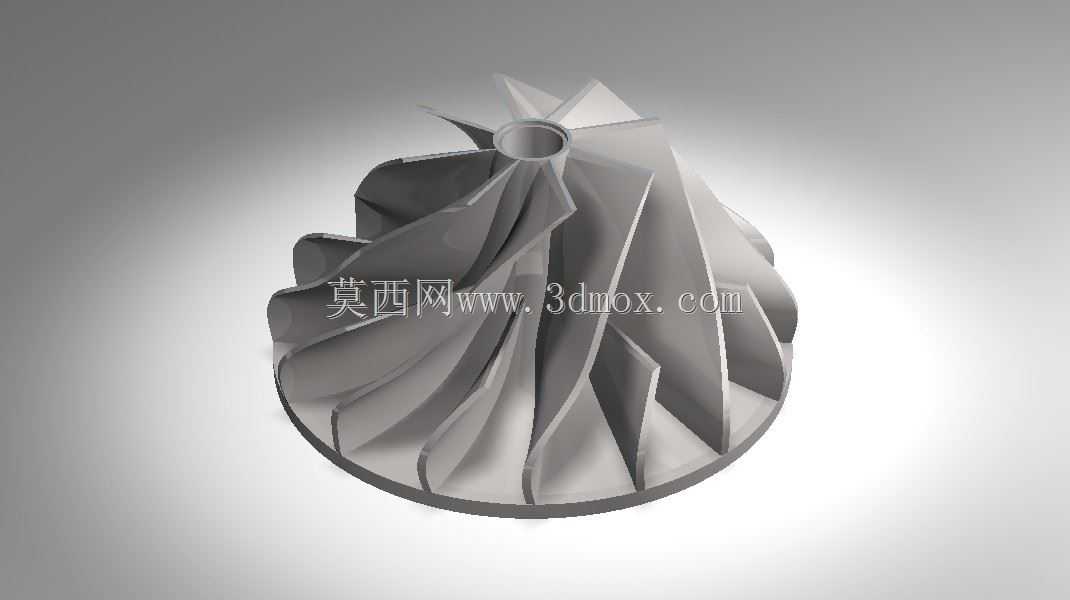

设计过程中，首先根据目标设备的设计压比、额定流量与工作转速参数，通过三元流气动计算确定了叶片的型线曲率、叶片安装角与流道截面变化规律，保证气流在整个流道内的流速变化平缓，避免局部流速过快产生激波损失。叶片与轮盘、轮盖的连接位置采用大圆角过渡结构，有效降低高速旋转过程中的应力集中，提升叶轮的结构强度与抗疲劳性能，能够满足每分钟数万转的高转速运行工况下的强度要求。叶轮整体外形为锥形回转结构，最大外圆直径根据配套压气机壳的内腔尺寸做了匹配设计，安装时叶轮外缘与压气机壳内壁之间预留了合理的间隙，既避免旋转过程中出现碰擦故障，又能减少间隙漏气损失，保证压缩效率。整体结构经过动平衡优化设计，质量分布均匀，能够有效降低高转速运行时的振动与噪音，延长配套轴承的使用寿命。
