全地形软尾越野山地自行车三维设计

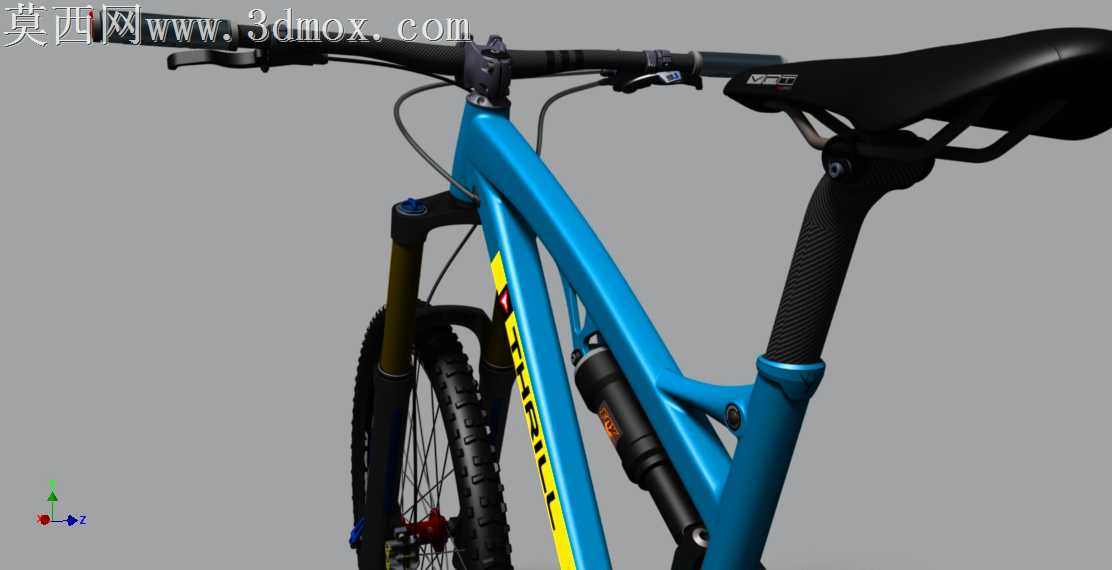

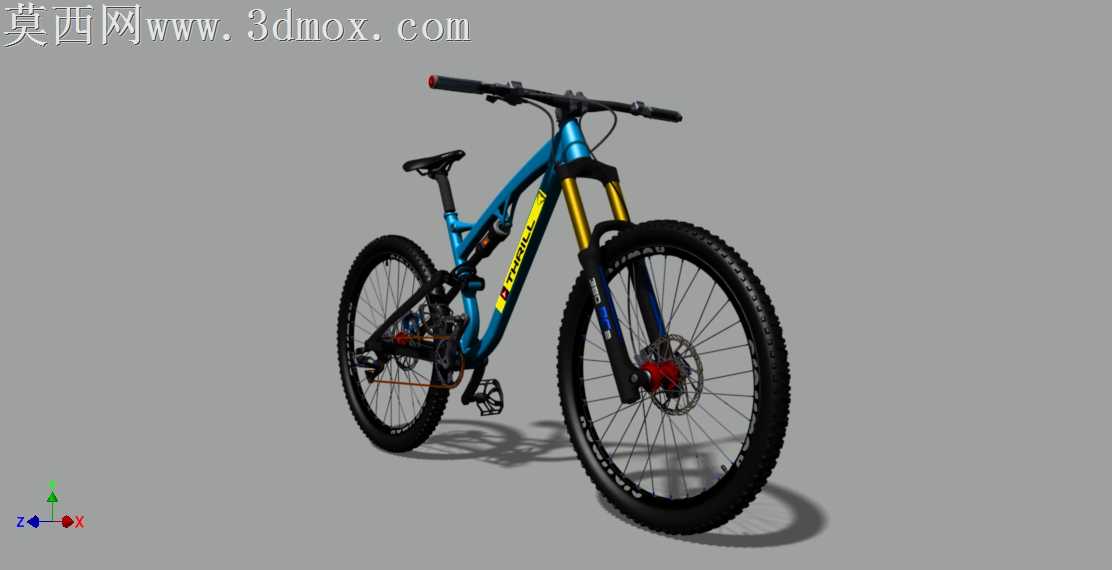

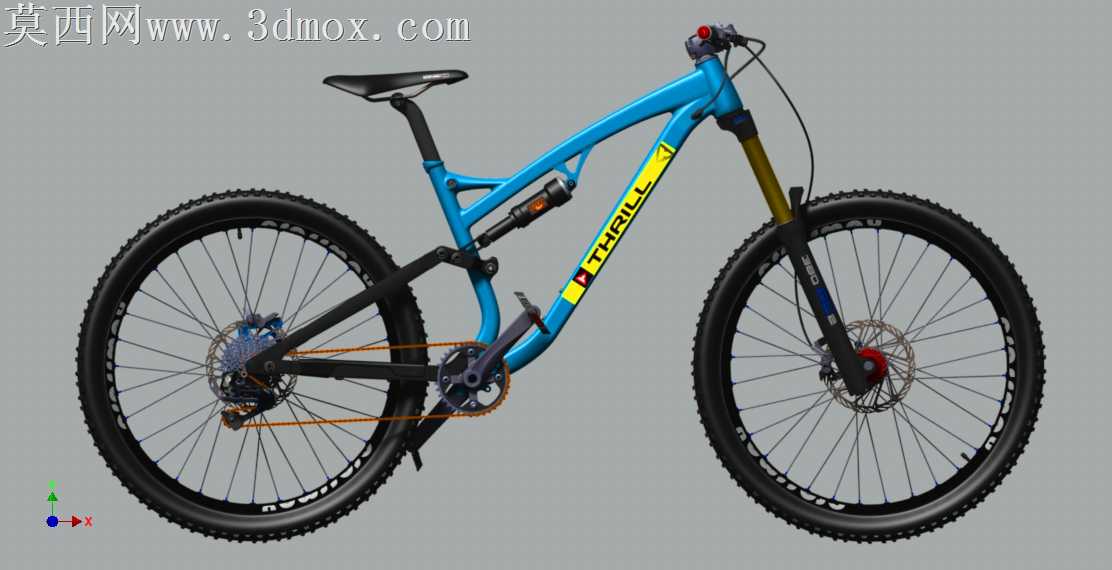

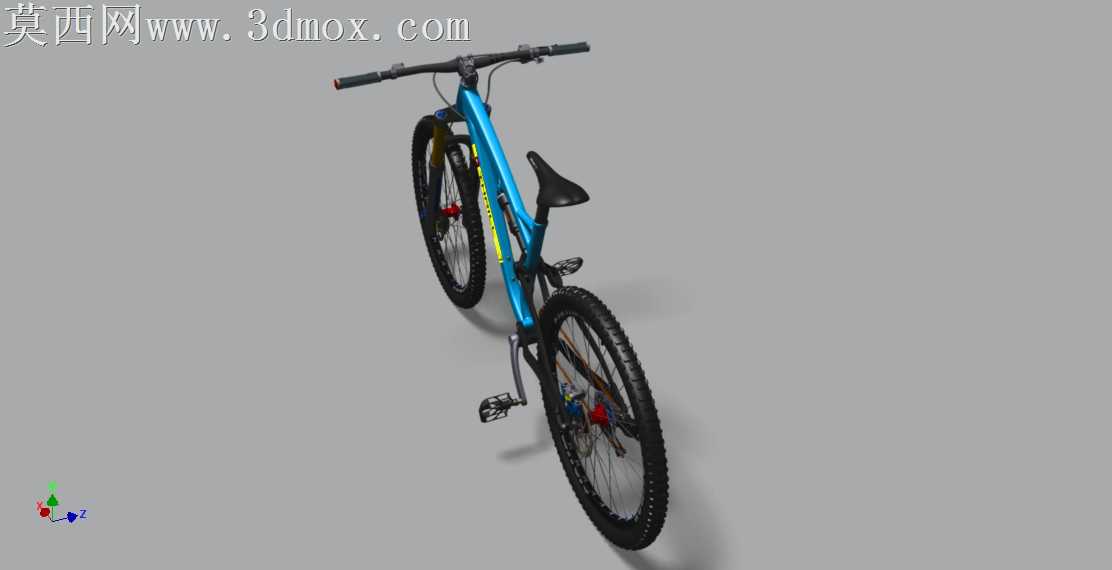

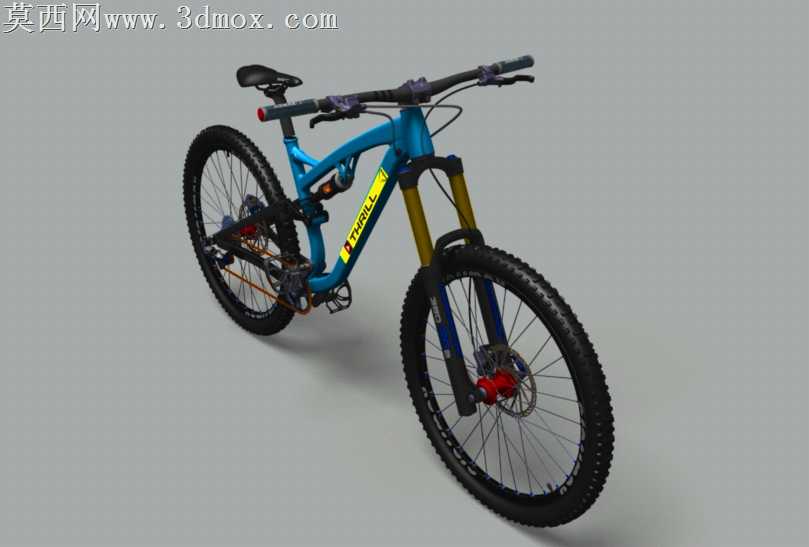

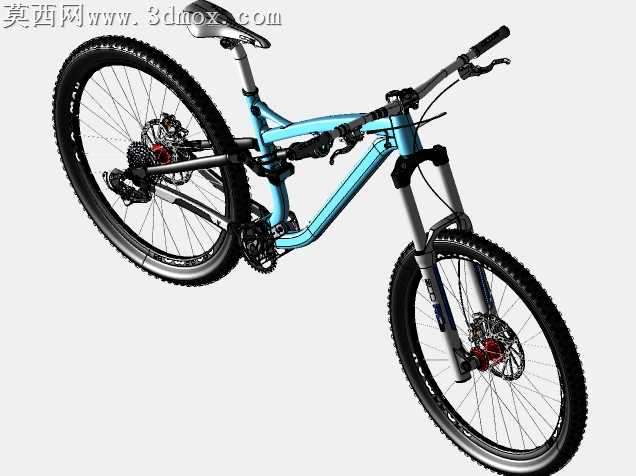

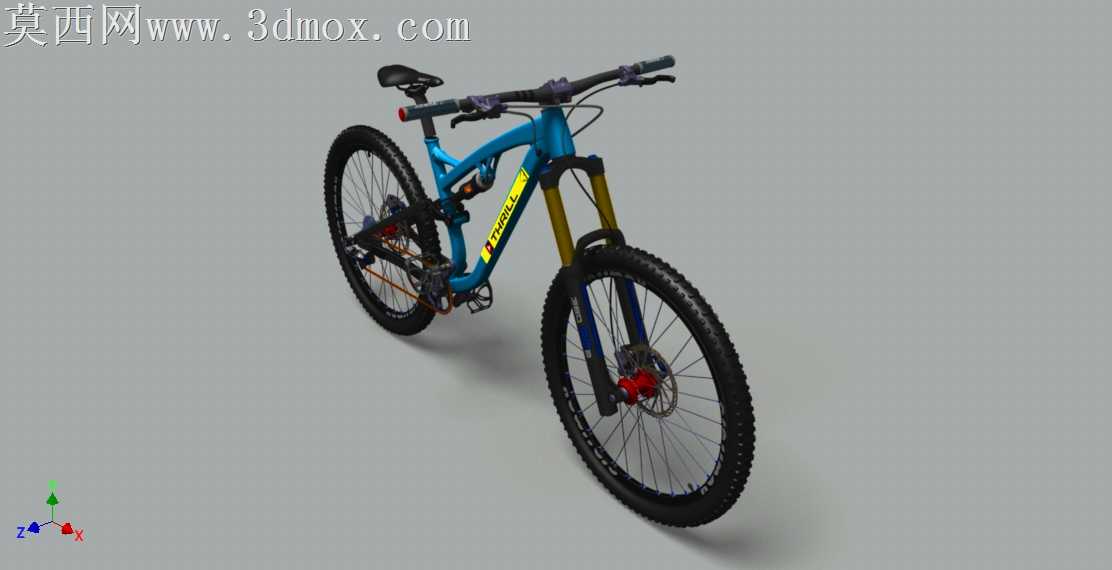

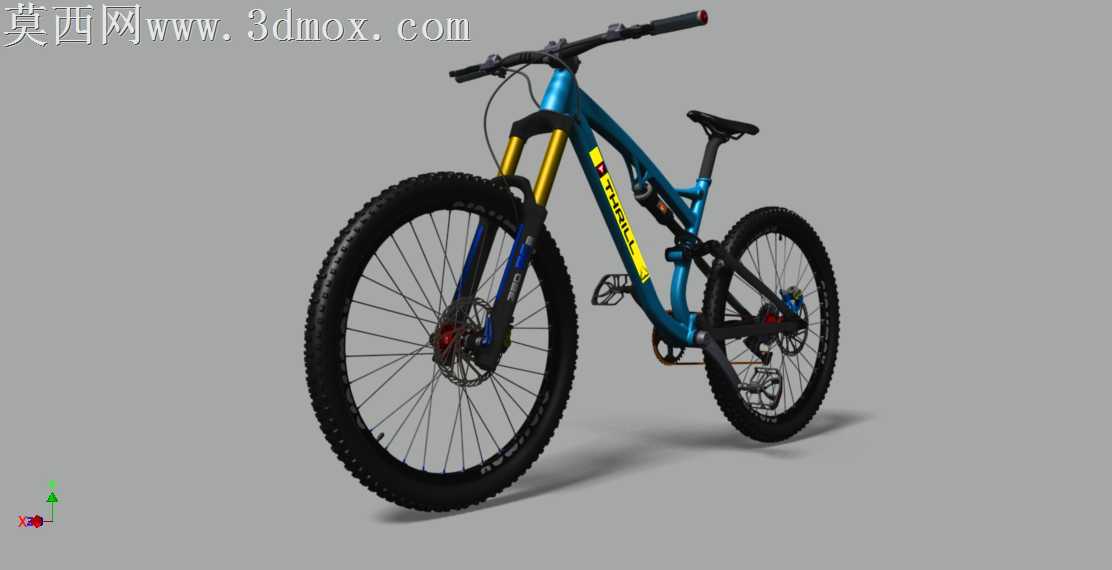

本作品为全地形软尾越野山地自行车的三维数字化设计成果，建模阶段依托专业三维设计软件完成全零件1:1参数化搭建，严格遵循真实山地车的工程尺寸逻辑，对整车每一处结构细节做了精准还原。建模过程中首先完成核心车架的曲面构建，针对异形一体成型的铝合金主车架，通过多段曲面放样、曲率连续调整保证车架管型的流畅过渡，精准还原了29度锥形车头管的安装角度、后三角避震安装位的铰接结构，确保前后三角的相对运动行程符合设计参数。前叉部分还原了长行程双肩避震结构，对叉肩、内管、外管、阻尼调节旋钮、快拆轴座做了独立零件建模，还原了前叉180mm行程的伸缩结构逻辑。传动与制动系统部分，精准复刻了1x9速变速传动结构，包含单片牙盘、链条、飞轮、后变速器、指拨手柄的完整装配关系，同时还原了前后180mm直径碟刹制动系统，对刹车卡钳、通风碟片、油管走线、刹把结构做了细致建模，还原了液压碟刹的结构组成。行走系统部分，按照27.5寸轮径标准完成轮组建模，包含辐条的交叉编法、轮圈的双层结构、深齿越野外胎的胎纹细节、胎唇与轮圈的装配关系，同时还原了锁死把套、燕型车把、短鼻运动坐垫、锁踏等接触部件的造型结构。材质与渲染阶段，针对不同零件匹配了对应物理材质：车架主体赋予高光亮面蓝色金属漆材质，搭配品牌标识的水贴效果还原真实涂装；前叉内管赋予抛光金属材质，外管赋予磨砂蓝色工程塑料材质；避震弹簧、碟片、辐条、链条等金属零件赋予拉丝不锈钢或阳极氧化金属材质；车胎、把套、坐垫等橡胶部件赋予哑光粗糙橡胶材质，通过调整粗糙度、凹凸贴图还原橡胶表面的颗粒质感。渲染阶段采用影棚柔光环境，通过多光源布光突出车架曲面的光影过渡，清晰展现整车的结构层次与材质差异，同时还原了整车780mm把宽、合理前后配重的设计特征，完整呈现了这款重度越野山地车的结构特点与设计质感。
