移动式15千瓦全柴柴油发电机组结构

　　在野外施工场地无市电接入的作业场景里，这类柴油发电机组是核心的临时供电载体，小到户外勘探的仪器供电、小型工地的手持电动工具驱动，大到偏远村落临时应急保电、小型加工点的生产供电，都能看到这类设备的应用身影。不同于固定式安装的大功率发电机组，这款带整体撬装底座的机组，在设计之初就优先考虑了转场移动的便利性，底部的钢制框架底座预留了叉车孔位，也可以直接通过吊装设备完成整机组的吊运，不需要额外拆解部件就能完成短距离转场，适配多点位流动作业的使用需求。

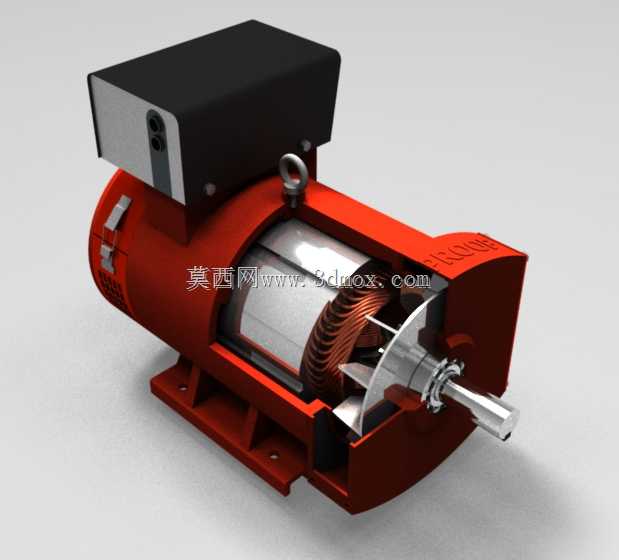

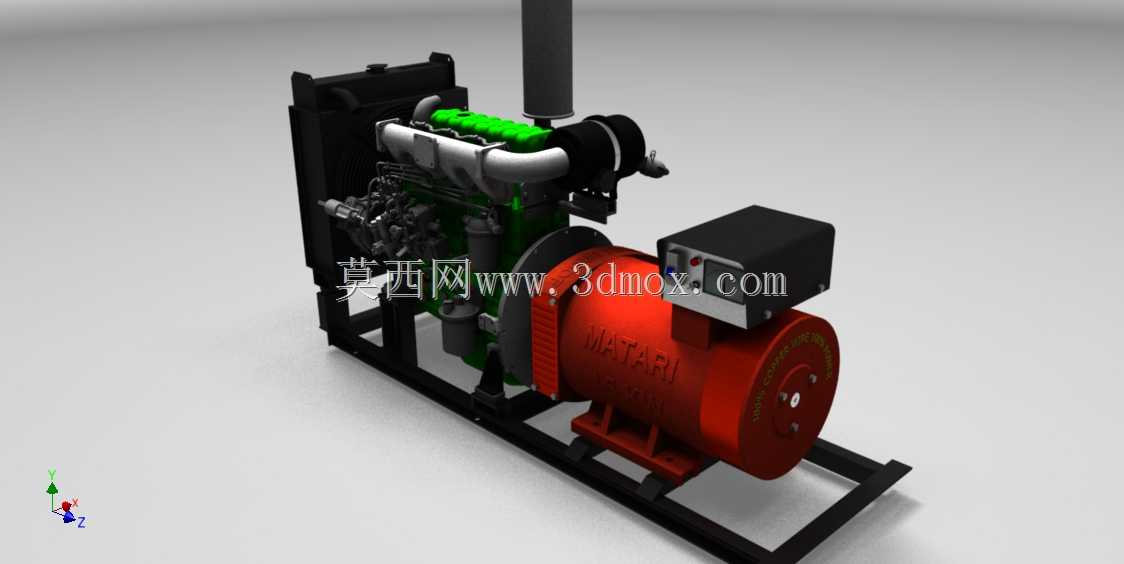

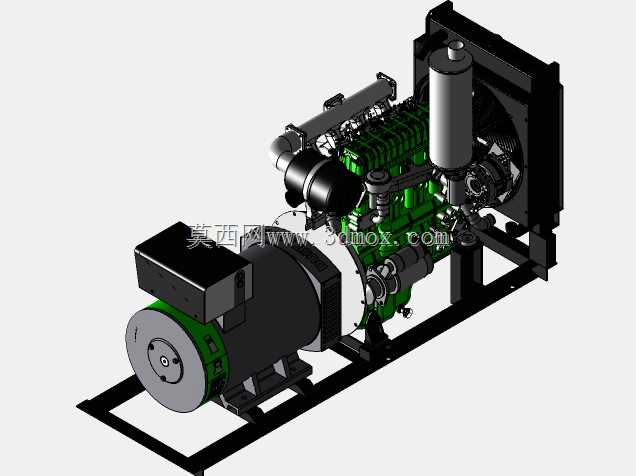

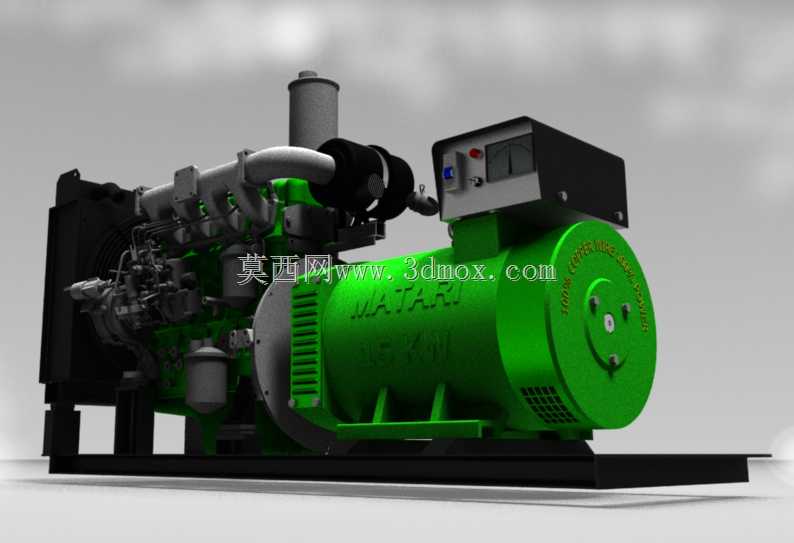

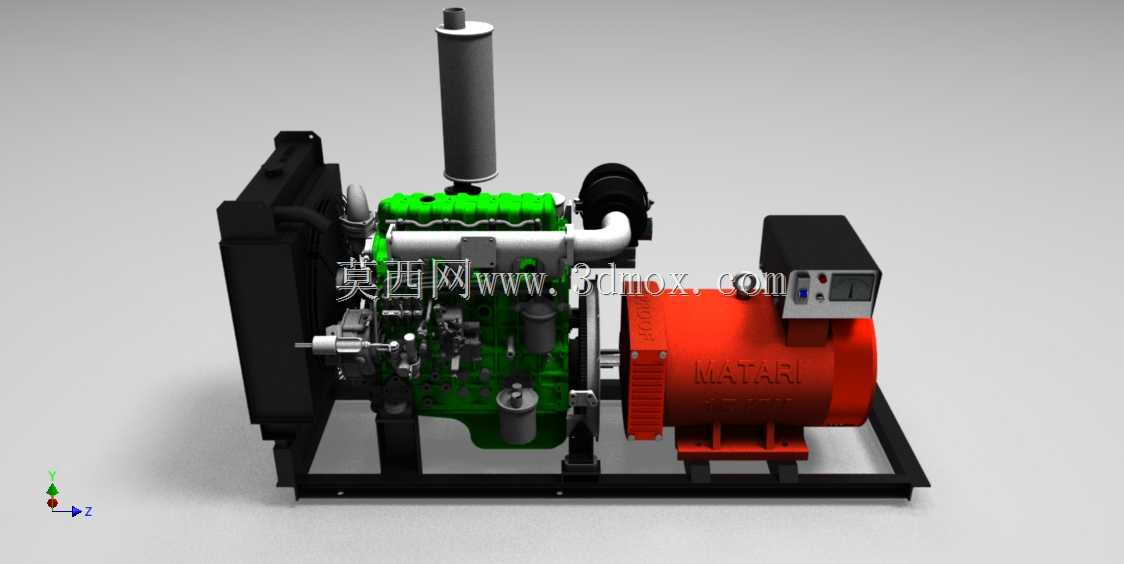

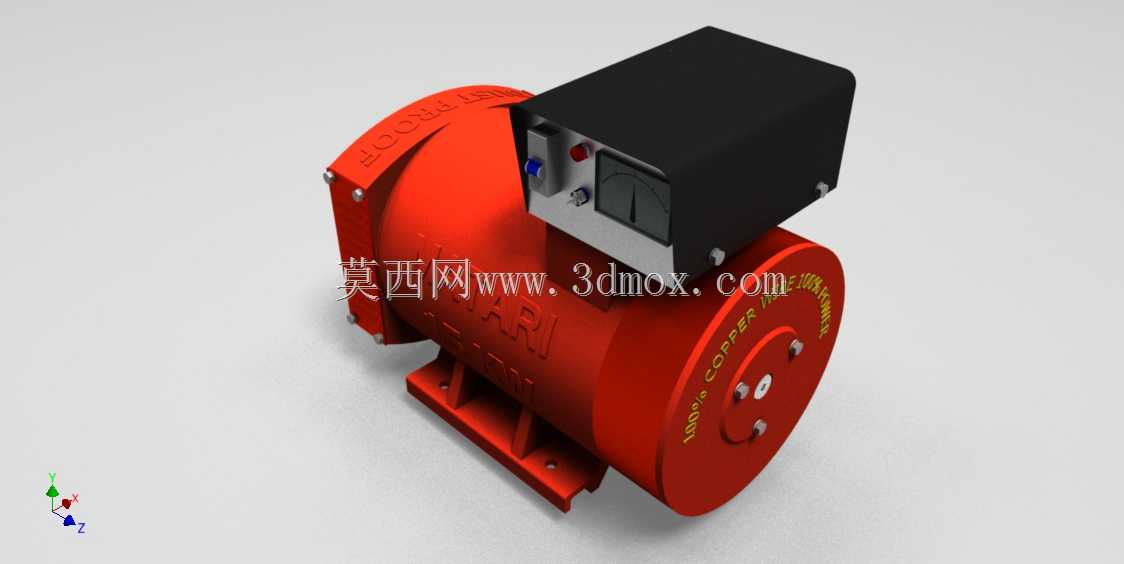

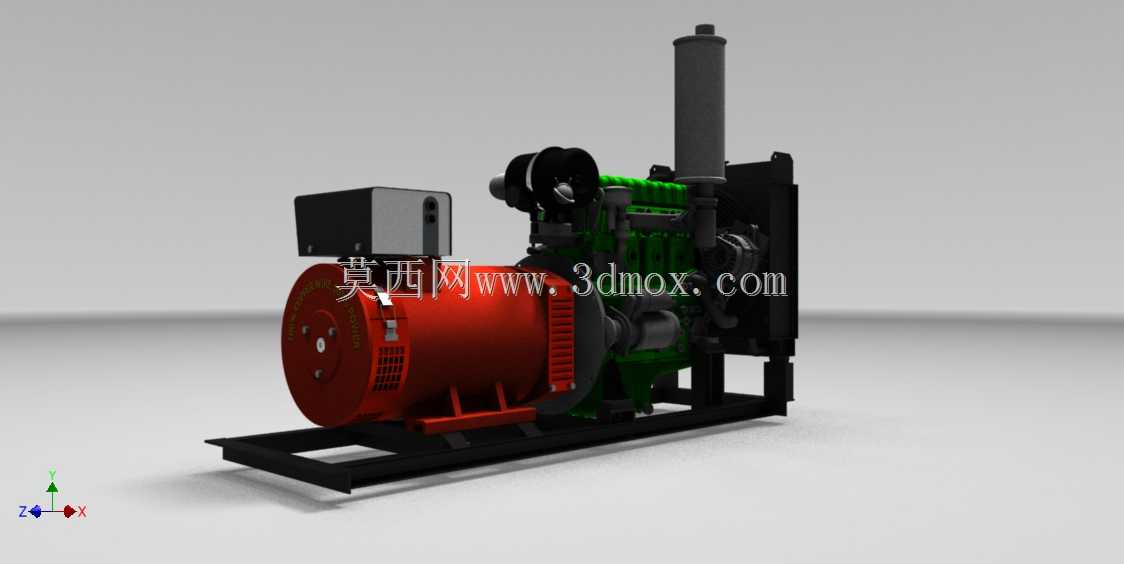

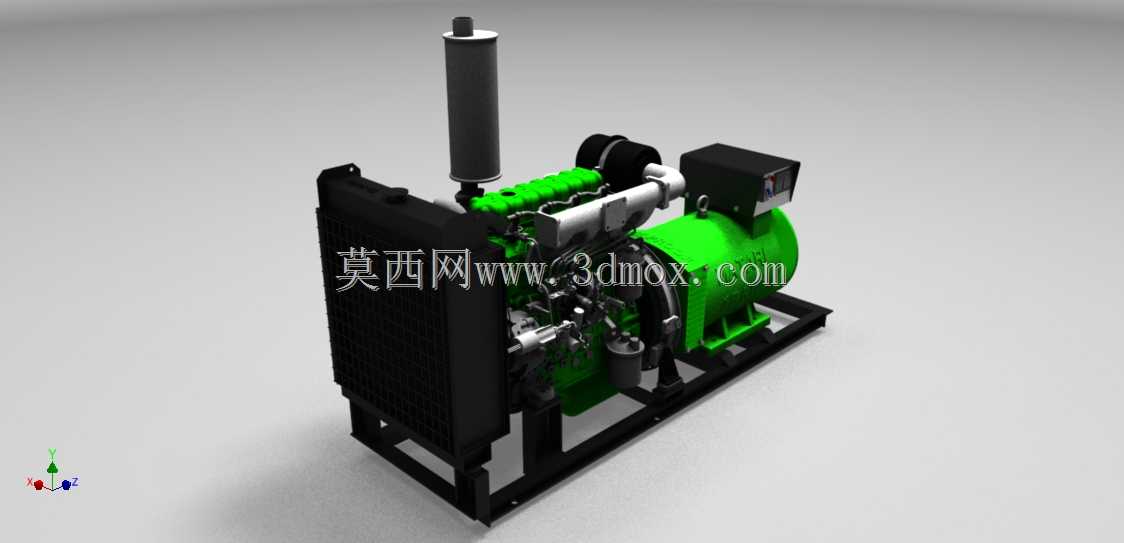

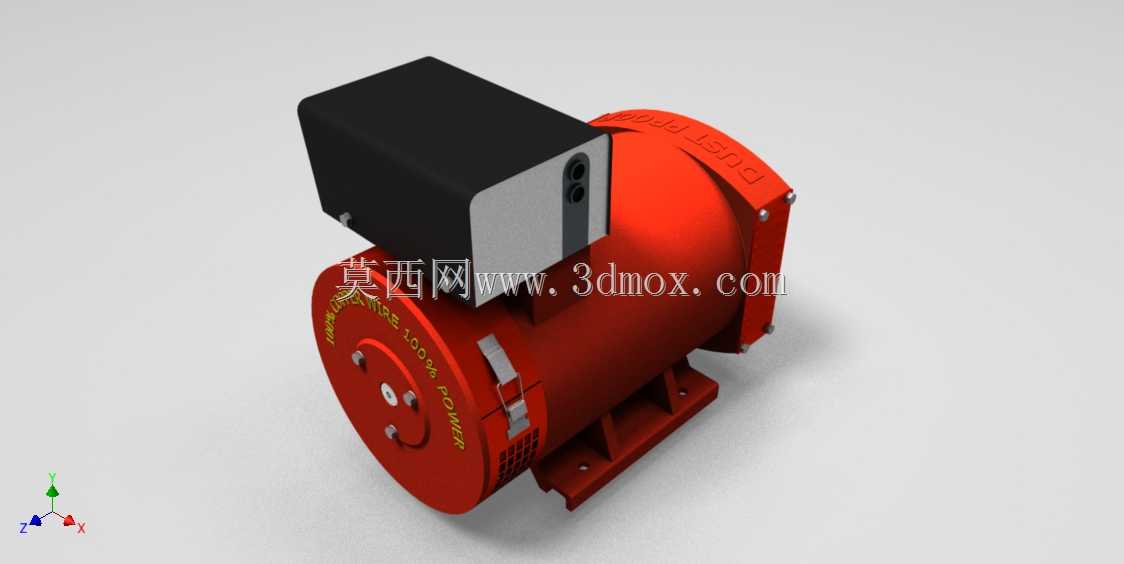

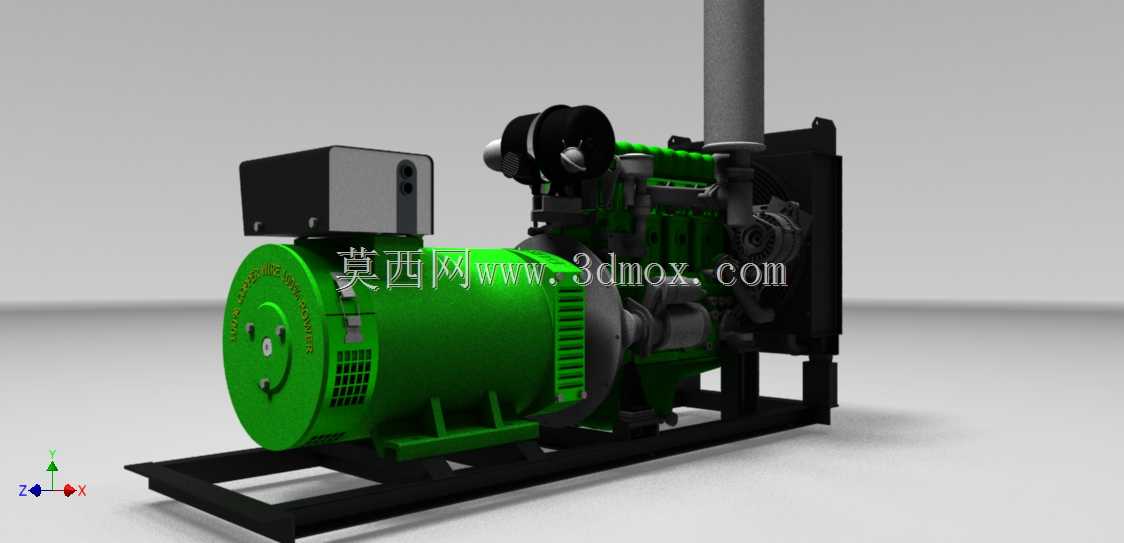

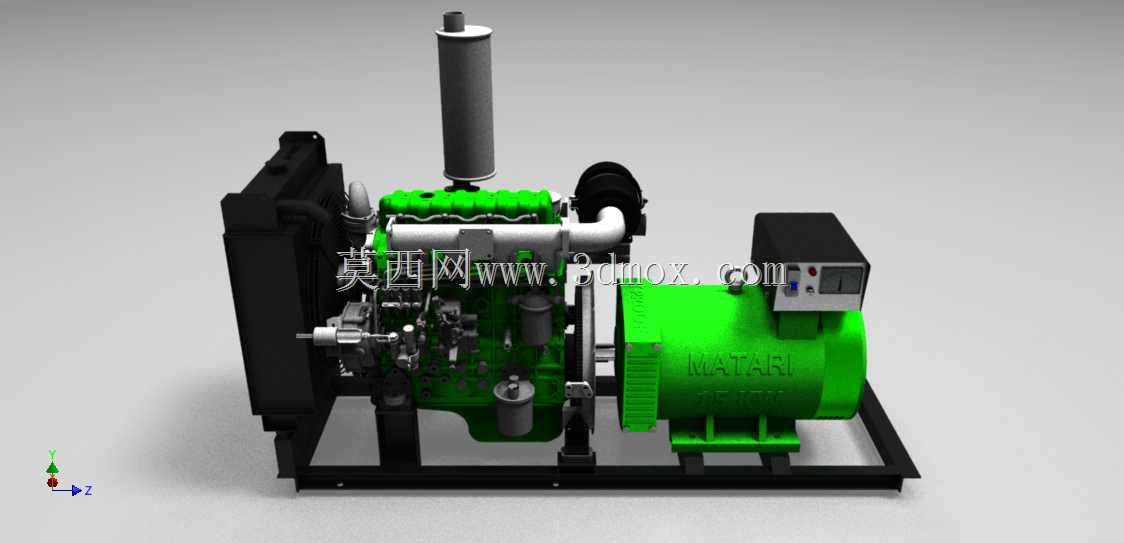

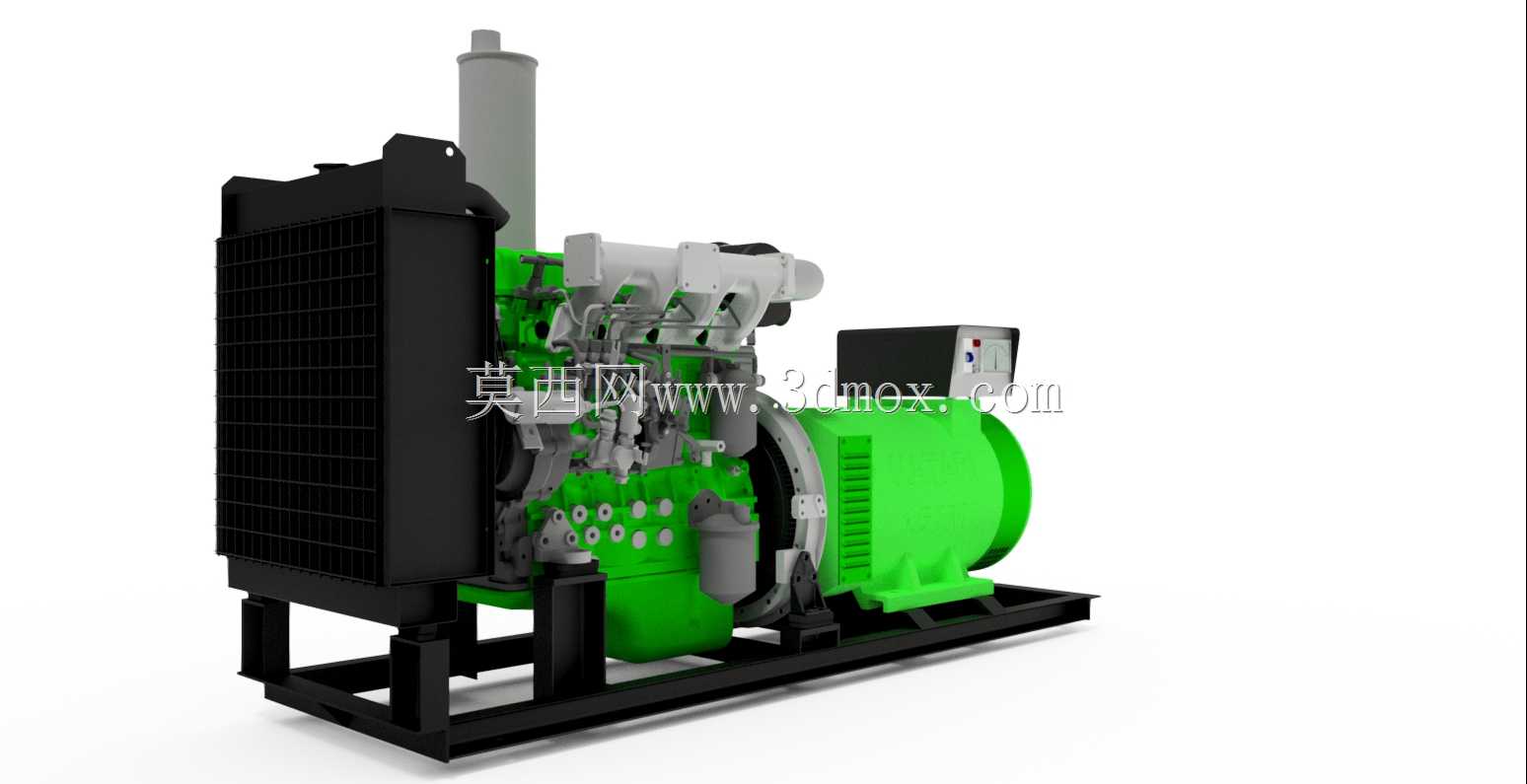

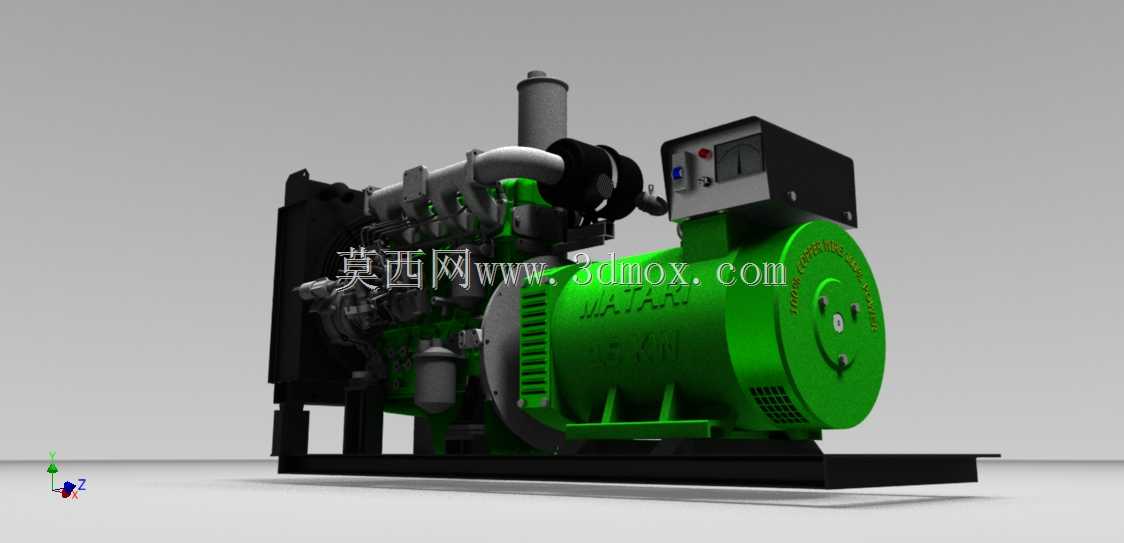

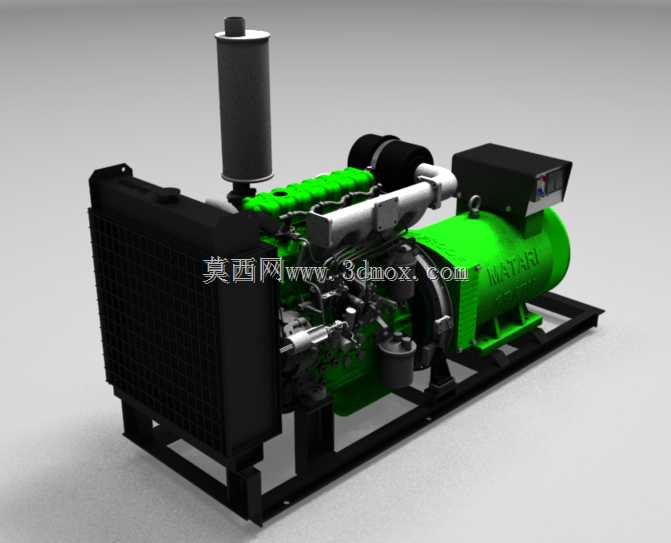

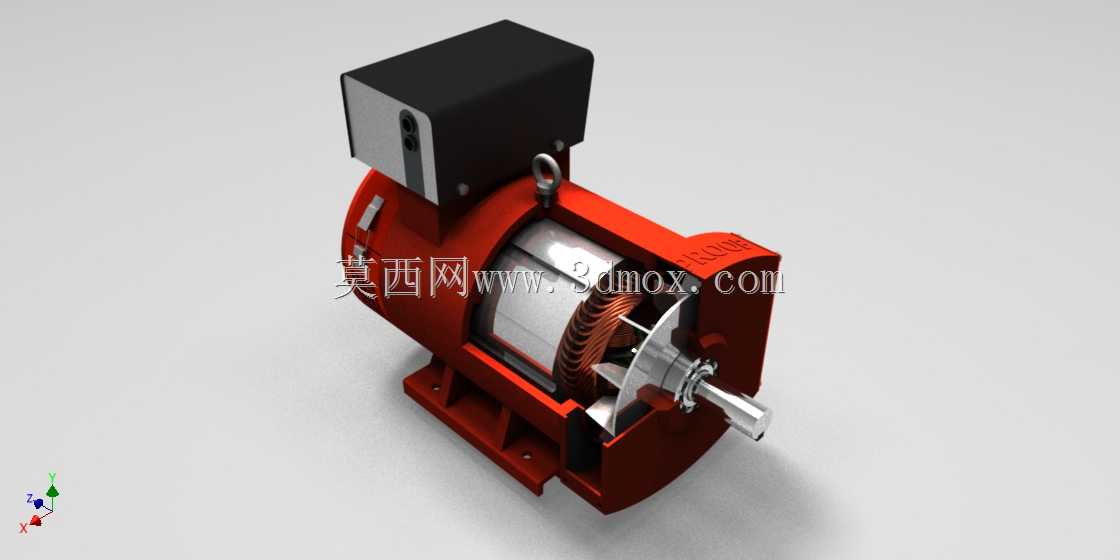

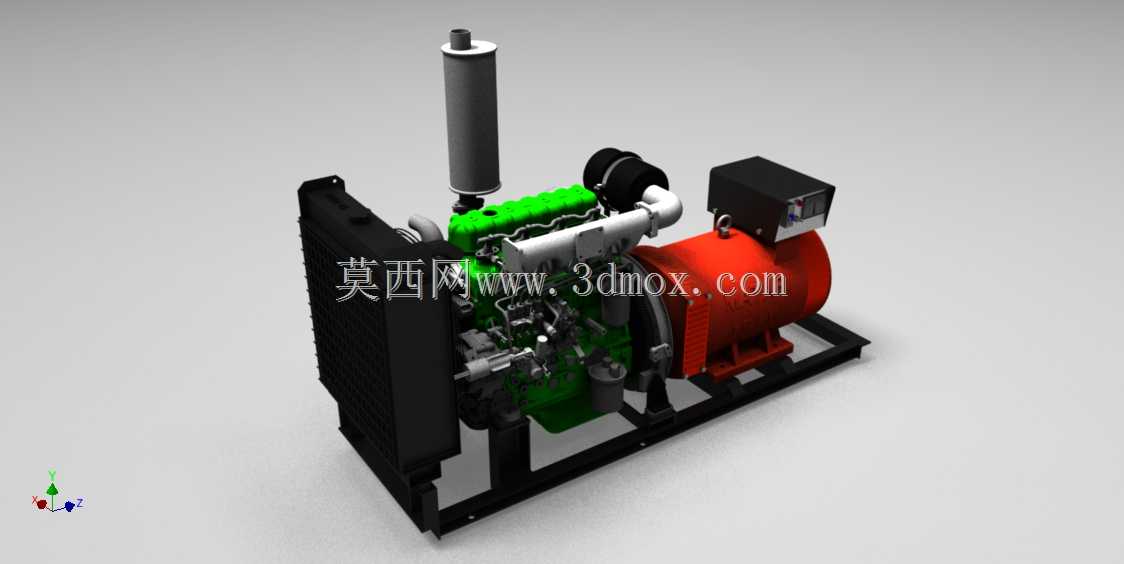

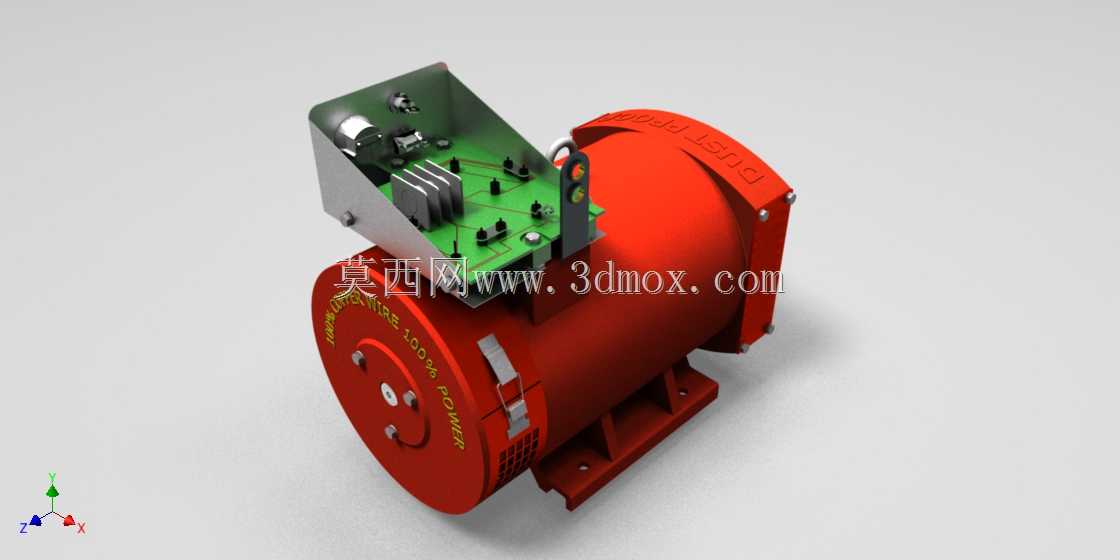

　　从结构布局来看，机组采用了柴油机与发电机直联同轴的布置方案，动力端选用四缸柴油发动机作为动力输出源，前端搭配散热水箱完成发动机的循环冷却，排气系统竖直向上布置，避免排气热量直吹周边的电气部件，发电机端与发动机飞轮壳直接连接，省去了中间传动的皮带或联轴器结构，既压缩了整机组的轴向安装尺寸，也减少了传动环节的功率损耗。机组侧面预留了控制箱的安装位，集成了电压调节、输出开关、运行参数显示的功能，操作人员在机组侧面就能完成启停操作与参数读取，不需要绕转到机组其他位置，日常巡检的操作路径更短。

　　设计过程中，首先要匹配动力端与发电端的功率匹配，15千瓦的额定输出功率下，发动机的持续输出功率需要预留10%到15%的冗余量，避免长时间满负荷运行导致的动力衰减，同时要平衡转动部件的动平衡，直联结构下发动机曲轴与发电机转子的同轴度公差需要控制在0.1mm以内，否则运行过程中会出现异常振动，长期运行会导致轴承过早磨损、连接螺栓松动的问题。冷却系统的散热面积计算也需要结合机组的持续运行工况，在40摄氏度的环境温度下，水箱的散热能力要能覆盖发动机满负荷运行时的散热量，避免夏季高温环境下出现发动机开锅的问题。

　　安装边界方面，整机组的底部撬座是主要的承重安装基准，安装时需要保证基础平面的平面度公差不超过2mm/m，避免底座受力不均导致的机架变形。机组四周需要预留不小于800mm的操作与维护空间，尤其是水箱端与机油滤芯、柴油滤芯的维护侧，要留出足够的空间方便后期更换滤芯、清理散热片。排气口的安装需要外接排烟管道，将废气导出到作业区域外，同时排烟管道要做隔热包裹，避免高温管路烫伤操作人员，也防止周边的易燃部件距离高温管路过近引发安全隐患。电气输出端的接线位置要做防雨防护，如果是户外露天使用，接线部位需要加装防雨罩，避免雨天进水导致的短路故障。

　　实际使用过程中，这类机组的燃油箱通常集成在底座框架内部，单次加注燃油可以满足8到10小时的持续运行需求，不需要频繁外接燃油桶，减少了现场的管路布置。机组的减震设计上，发动机与发电机和底座之间都加装了橡胶减震垫，能够过滤掉运行过程中大部分的高频振动，减少振动向地面的传递，即使是在临时搭建的硬化地面上放置，也不会因为振动导致机组移位。日常维护的点位都做了外露设计，机油加注口、机油标尺、放水阀都布置在操作人员容易触及的位置，不需要拆解外围的护板就能完成日常的油位检查、油水排放等保养操作，降低了日常维护的操作难度。对于需要经常转场的作业场景，这种集成化的结构设计也减少了转场前的拆解工作量，只需要断开外接的输出线缆与排烟管，就能直接吊运装车，到达新的作业点位后，接好线缆加注燃油就能快速启动供电，不需要复杂的安装调试流程，非常适合流动性强的作业场景使用。
