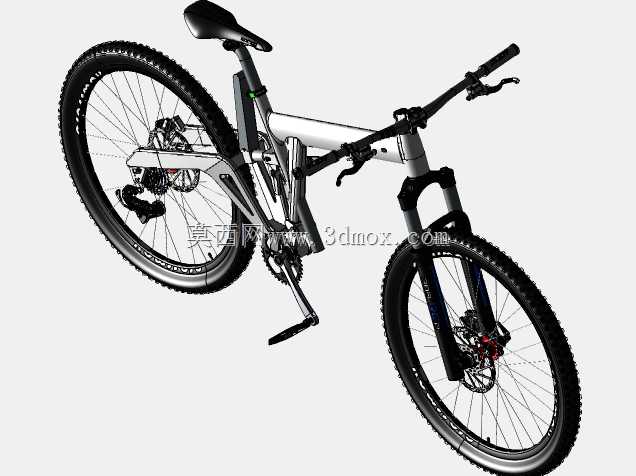

轻型城市折叠山地自行车结构设计

　　这款折叠山地车的结构设计，核心围绕城市短途通勤与轻度越野XC场景的双重需求做平衡，在常规硬尾山地车的几何基础上植入折叠机构，同时尽可能保留越野骑行所需的结构刚性与操控精度。从实际使用场景出发，城市通勤场景下用户需要车辆能够快速折叠，适配电梯、公共交通接驳、办公室角落存放等狭小空间的收纳需求，而轻度XC赛道骑行时，又需要车辆具备足够的轮组强度、避震反馈与踩踏刚性，不能因为折叠结构的存在出现发力泄力、结构异响等问题。设计过程中首先对折叠铰链的位置做了反复校核，最终将折叠节点设置在主梁管靠近头管的三分之一处，这个位置既能够保证折叠后前后轮尽可能贴近，缩小收纳后的整体轮廓尺寸，又能避开骑行过程中主梁受力最大的中段区域，

　　减少铰链结构承受的交变载荷，降低长期使用后的结构疲劳风险。整车的轮组采用标准山地车26寸轮径规格，胎宽适配1.95到2.1英寸的越野齿胎，轮组开档尺寸符合常规山地车的快拆安装标准，用户可以根据自身使用场景更换光头通勤胎或者大颗粒越野胎，不需要额外调整车架尾勾的安装位置。避震结构方面，后三角采用了短连杆结构的单转点避震设计，避震行程控制在100mm，这个行程长度足够过滤城市铺装路面的井盖、减速带颠簸，以及XC赛道上的小落差、树根碎石路面的冲击，同时不会因为行程过长导致踩踏时出现过多的泄力，兼顾平路通勤的踩踏效率。车把与立管的连接位置预留了标准的把立安装接口，用户可以根据自身的骑行习惯调整把立长度、车把宽度，适配不同身高的骑行姿态，

　　坐管采用标准31.6mm口径，兼容常规的升降坐管安装，满足越野骑行时的重心调整需求。折叠机构的锁止结构采用了双重卡扣设计，主铰链位置采用偏心轮式的快拆锁止结构，锁止后配合安全插销做二次防护，避免骑行过程中因为震动导致锁止结构松脱，整个折叠操作不需要额外工具，手动扳动快拆手柄、拔出安全插销即可完成折叠动作，整个过程耗时可以控制在15秒以内，符合通勤场景下的快速收纳需求。车架的管线走位做了内走线设计，变速线、刹车线从主梁管内部穿行，既能够减少外露管线在折叠过程中出现的剐蹭、弯折损耗，也能让整车外观更加简洁，减少城市通勤时外露管线勾挂背包、衣物的风险。刹车安装座采用标准的碟刹安装座，支持160mm和180mm两种规格的碟刹片安装，

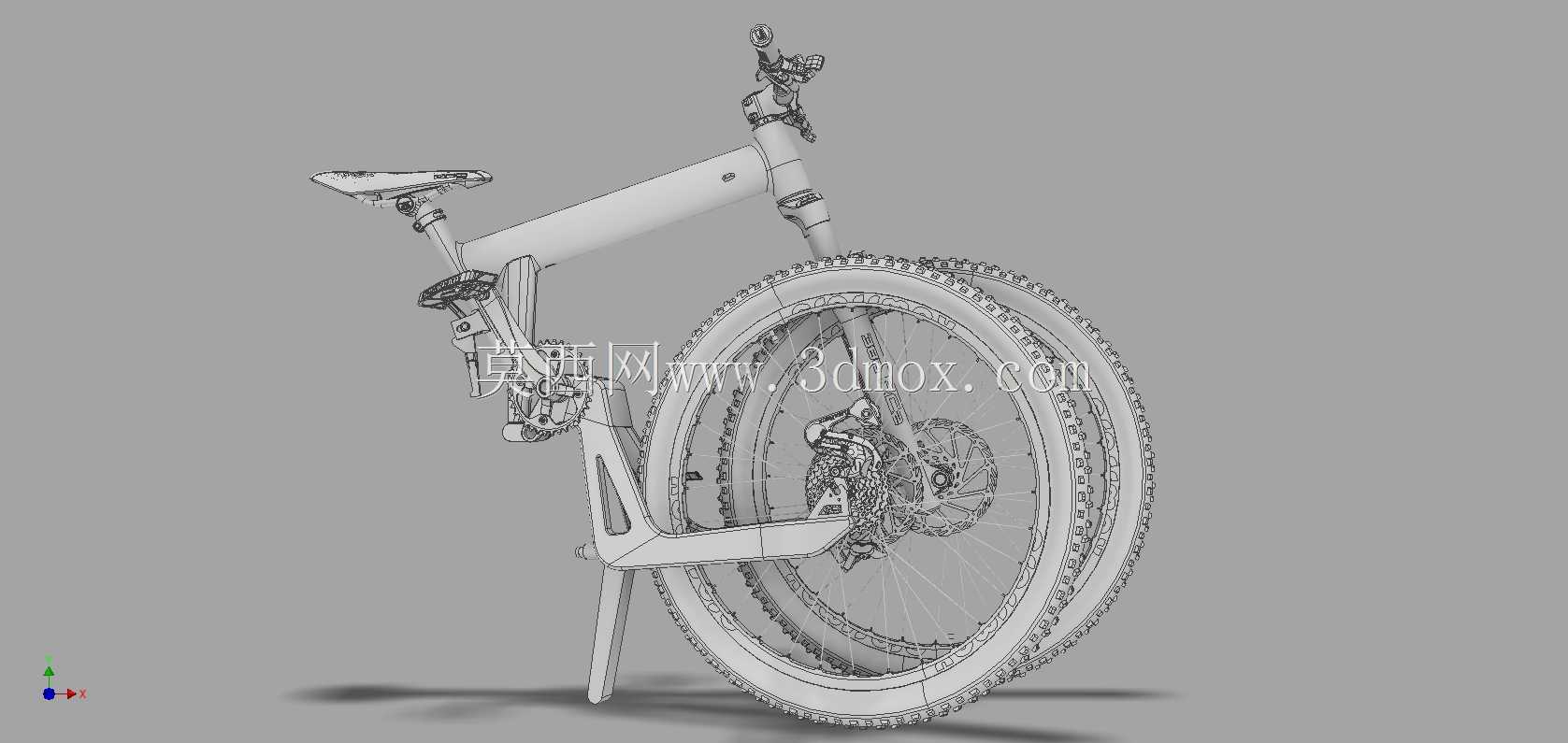

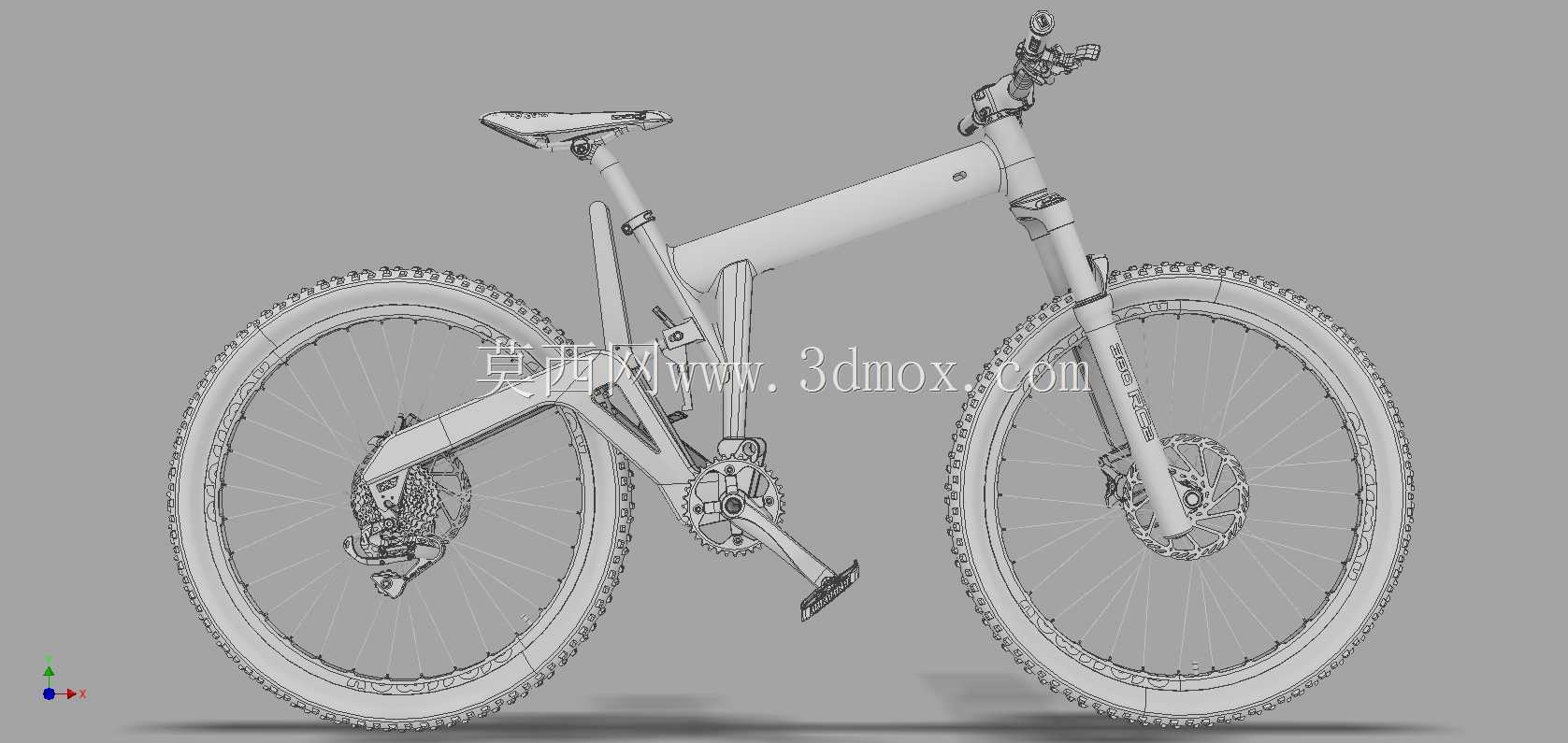

　　用户可以根据自身的骑行强度选择对应的刹车配置，日常通勤使用160mm碟片足够提供稳定的制动力，进行轻度越野时可以更换180mm碟片提升热衰减下的制动稳定性。整车的脚踏采用了可折叠的平板脚踏结构，折叠后脚踏可以贴合曲柄侧面，进一步缩小收纳后的横向尺寸，避免存放时脚踏突出剐蹭周边物品。后下叉的长度做了针对性优化，比常规硬尾山地车短15mm左右，这样的设计一方面能够提升城市通勤时的低速操控灵活性，方便在人流密集的非机动车道穿行，另一方面折叠后前后轮的间距更小，收纳后的整体长度可以控制在80cm以内，高度控制在60cm左右，能够轻松放入家用轿车的后备箱，或者带入地铁、公交等公共交通场景。在结构强度校核层面，整个车架的受力点都做了加厚处理，折叠铰链的转轴采用高强度铬钼钢材质，配合耐磨衬套减少长期转动带来的框量，车架主体采用铝合金材质，在保证整体结构刚性的前提下控制整车重量，避免折叠后搬运负担过重。整车的几何角度做了多轮调整，头管角度设置在71度，这个角度既不会因为过于前倾导致越野时操控过于灵活出现晃把问题，也不会因为过于直立导致城市通勤时转向过于迟钝，坐管角度设置在73度，保证平路踩踏时的发力角度符合人体工学，长时间骑行不会出现膝盖受力过大的问题。后三角的链线长度做了精准校核，折叠过程中链条不会出现过度张紧或者松脱的问题，折叠后链条依然保持在合理的张力范围内，展开后不需要额外调整链条长度即可直接骑行。
