四杆机构往复式骑马运动模拟装置

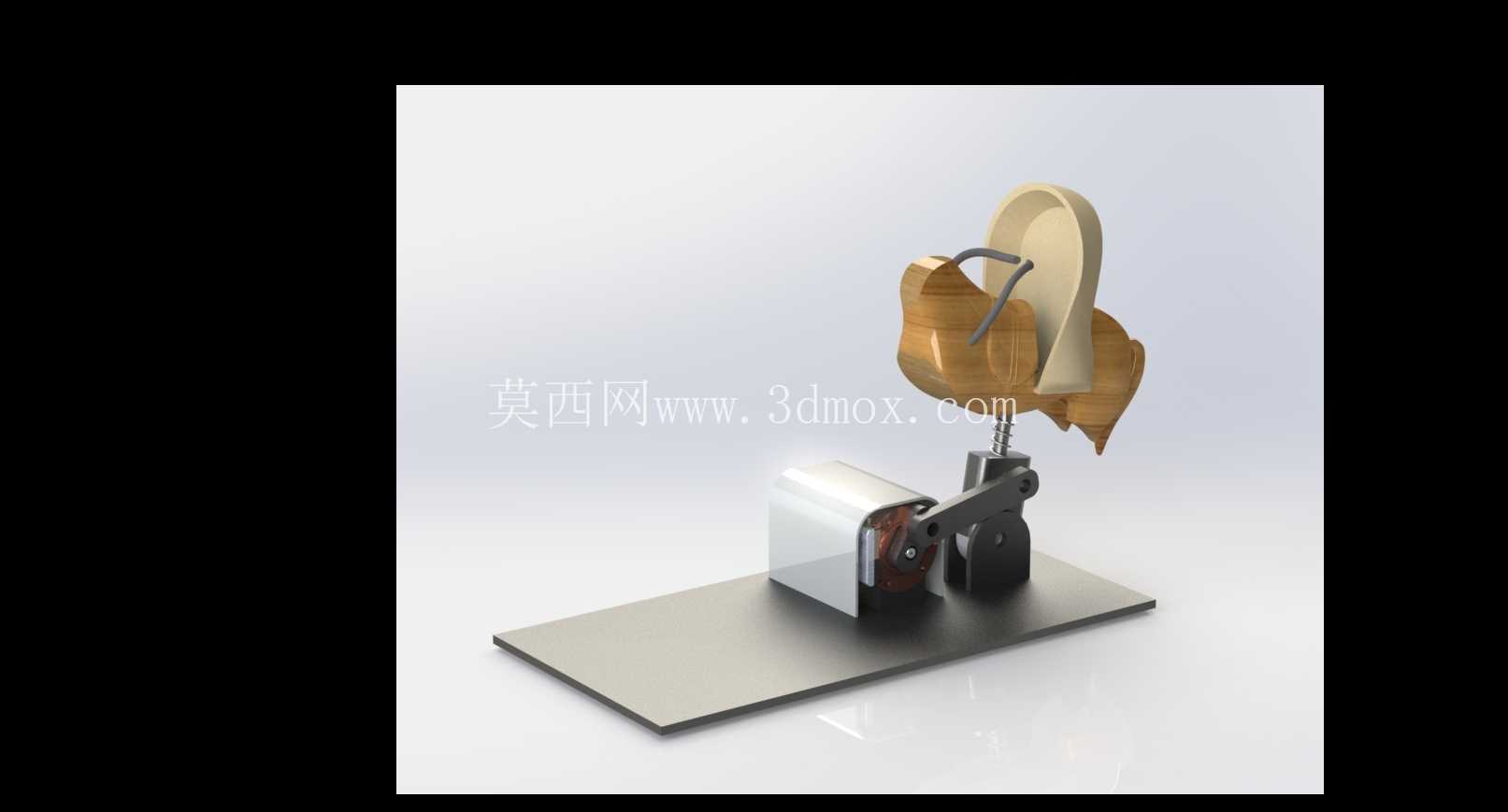

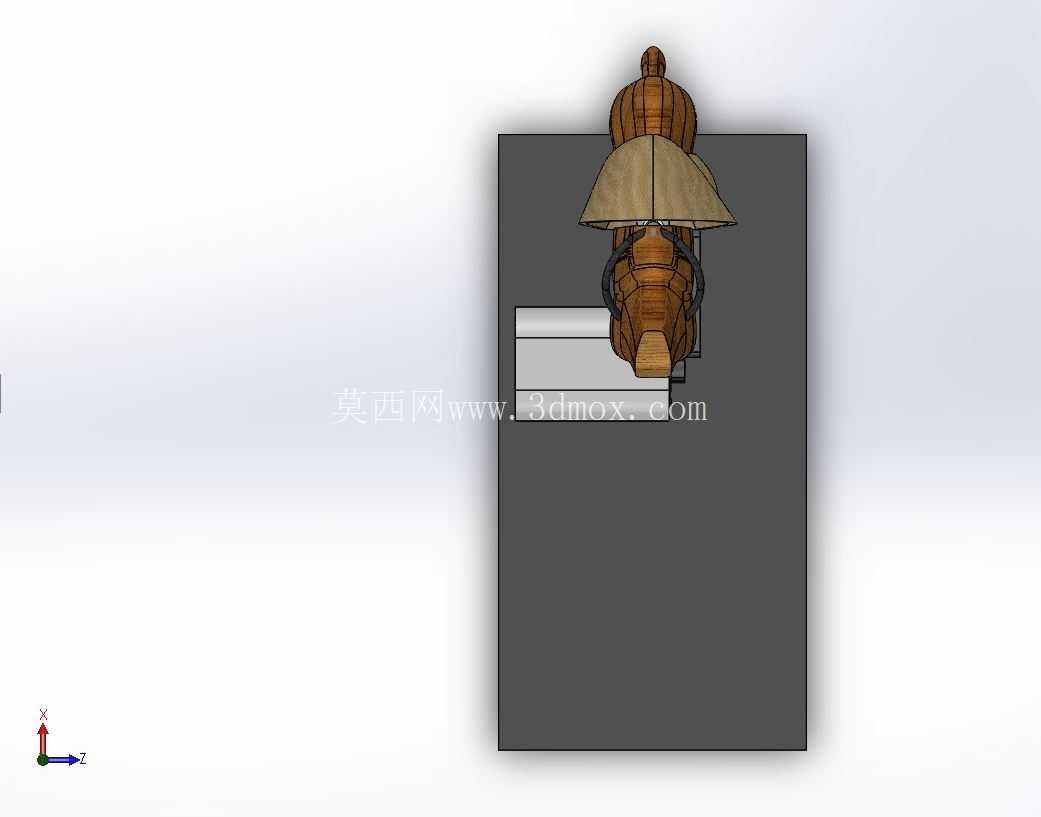

　　该装置核心功能是复现真实骑马过程中的往复颠簸运动轨迹，可应用于游乐设施小型体验模块、运动康复训练辅助器械的原理验证场景，也可作为机械原理教学中连杆机构运动特性的直观演示载体。从结构布局来看，整套装置以矩形金属平板作为安装基座，基座平面作为所有零部件的装配基准面，安装时仅需保证基座平面水平度误差在每米0.2mm以内，即可保障整套机构运行无卡滞，基座的边界尺寸可根据实际应用场景的安装空间调整，当前原型的基座长宽尺寸控制在300mm×200mm区间，整体高度不超过250mm，可直接放置于常规工作台面使用，无需额外预埋固定结构。

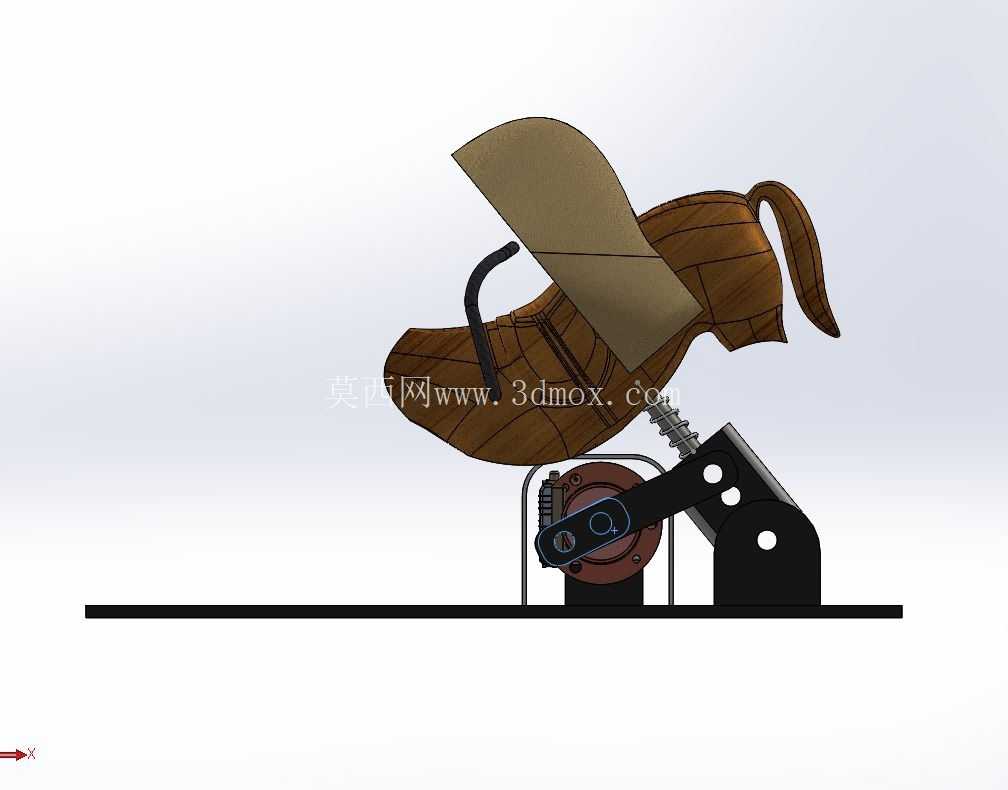

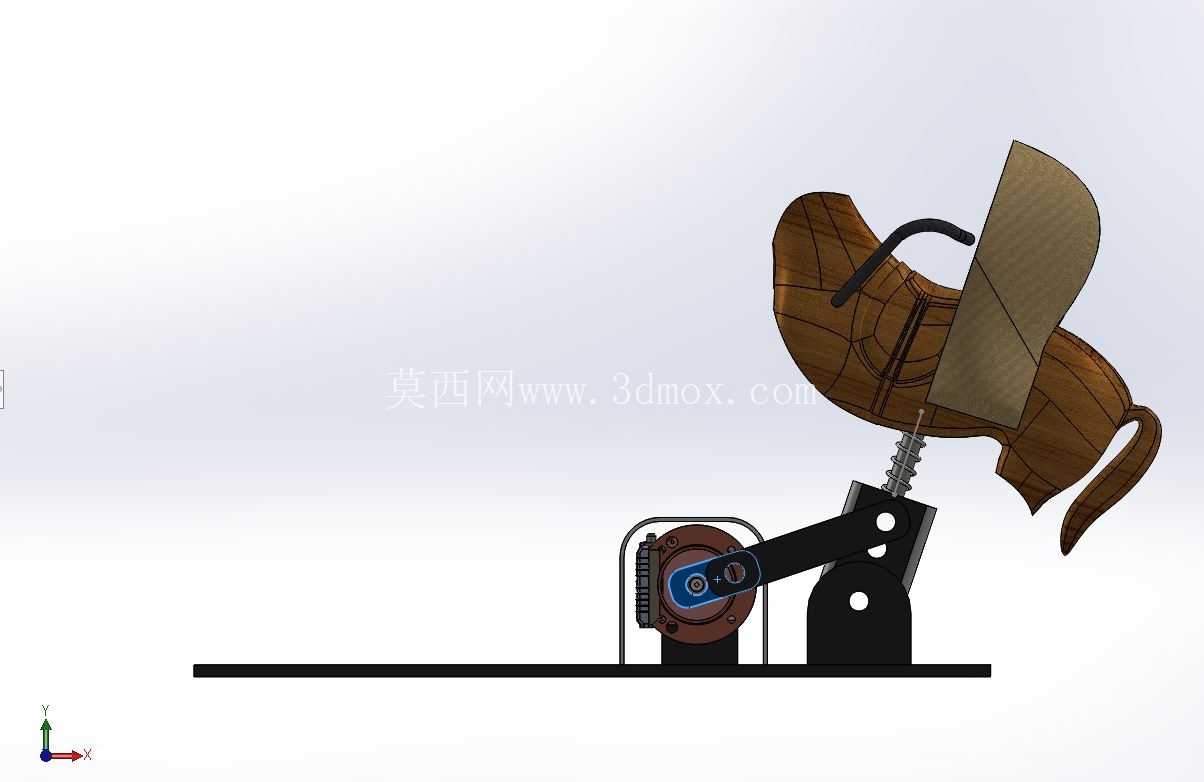

　　动力输入端采用卧式安装的驱动单元，动力输出轴与四杆机构的主动曲柄直接连接，省去了额外的传动减速环节，既压缩了整体结构的占用空间，也减少了传动环节的功率损耗。四杆机构的杆件长度经过运动学仿真迭代优化，主动曲柄做整周回转运动时，从动端的马形支撑构件可输出沿竖直方向与水平方向复合的往复运动轨迹，轨迹曲线与真实骑马过程中人体感受到的上下颠簸、前后小幅位移的运动特征高度匹配，运动过程中杆件铰接点均采用间隙配合的销轴连接，销轴表面做硬化处理降低长期运行的磨损量，铰接位置预留润滑脂加注空间，可定期补充润滑降低运行噪音与摩擦阻力。

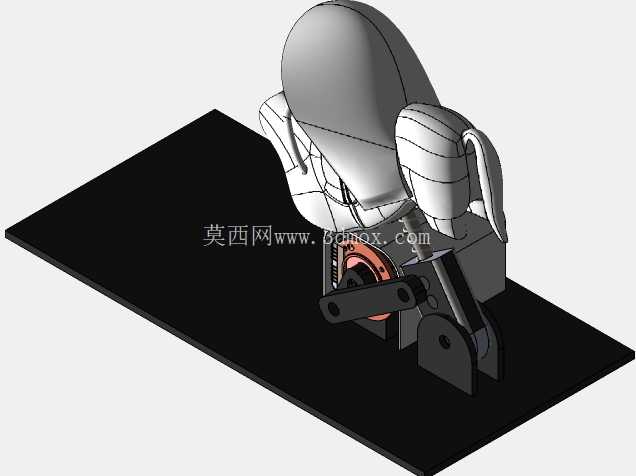

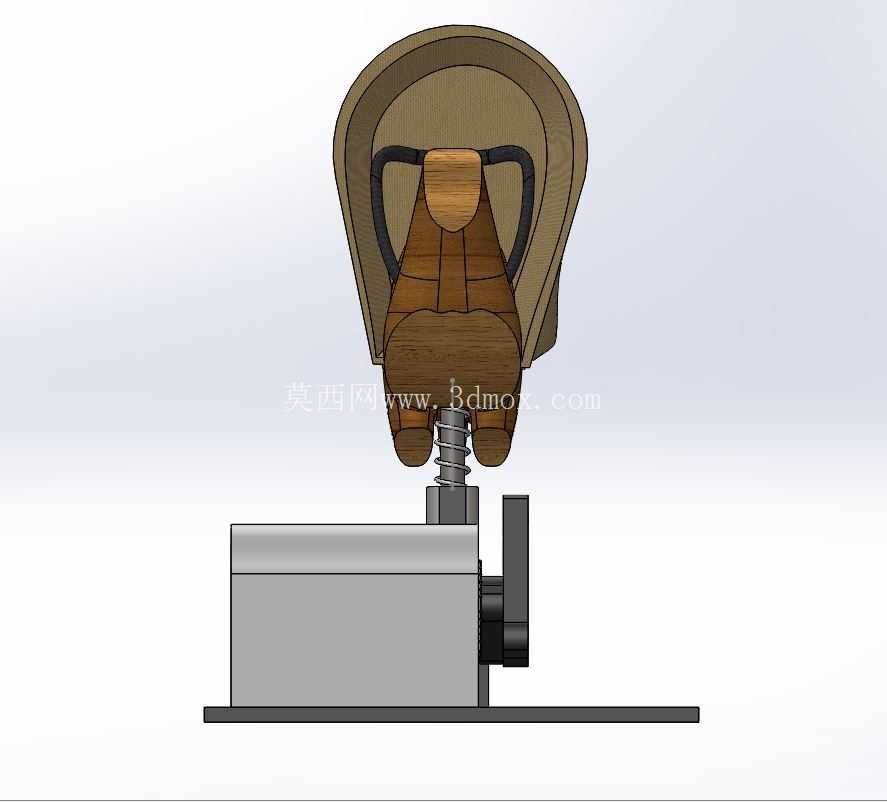

　　马形构件采用曲面造型设计，外部轮廓贴合人体骑乘时的腿部贴合姿态，构件上部设置有弧形扶手结构，骑乘体验时可握持扶手保持身体平衡，构件与连杆输出端的连接位置设置有加强筋结构，避免往复运动过程中交变应力导致构件根部断裂。设计过程中优先保证运动轨迹的还原度，通过调整四杆机构中连杆与摇杆的铰接点位置，可微调输出端的运动幅度与运动频率，适配不同使用场景的需求：面向教学演示场景时可适当降低运动幅度，突出机构运动原理的展示性；面向游乐体验场景时可调整曲柄偏心距，增大运动颠簸幅度提升体验感；面向康复训练场景时可降低运行速度，控制运动幅度在安全范围内适配康复训练的动作幅度要求。整套装置的动力单元外部设置有半包围式的防护壳体，壳体采用钣金折弯成型，将动力端的旋转部件完全封闭在内，避免运行过程中衣物、肢体接触旋转部件造成安全隐患，防护壳体表面开设有散热通孔，保障动力单元长时间运行时的热量可及时散出，不会因过热导致动力输出不稳定。机构运行过程中，所有运动杆件的运动包络均处于基座平面的边界范围内，不会出现构件超出基座边缘的情况，安装时无需额外预留周边的安全避让空间，适配桌面级、小型展台等狭小空间的布置需求。

　　从结构可靠性角度来看，所有受力杆件均采用等强度设计，杆件截面尺寸根据运动过程中的最大受力载荷计算确定，既避免了材料冗余导致整体重量过大，也保证了长期往复运行下杆件不会出现塑性变形，铰接位置的销轴采用可拆卸设计，磨损后可快速更换，降低后期维护成本。马形构件的曲面造型在建模过程中参考了真实马匹的背部轮廓曲线，保证骑乘时的贴合度，构件表面做圆滑过渡处理，无尖锐棱角，避免接触时造成磕碰损伤。整套机构的运动逻辑清晰，动力传递路径短，从动力输入到运动输出仅经过一级四杆机构转换，传动效率高，运行过程中无冲击载荷，运动平稳，噪音水平可控制在55分贝以内，适配室内场景的使用要求。
