枕式食品饼干自动包装设备三维设计

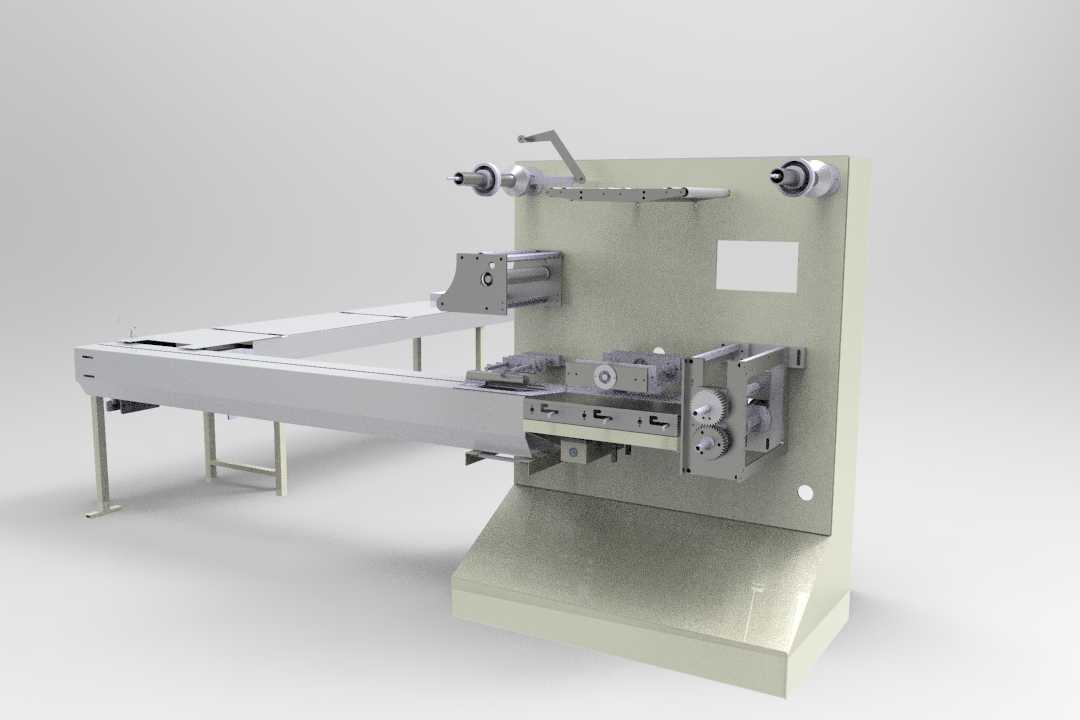

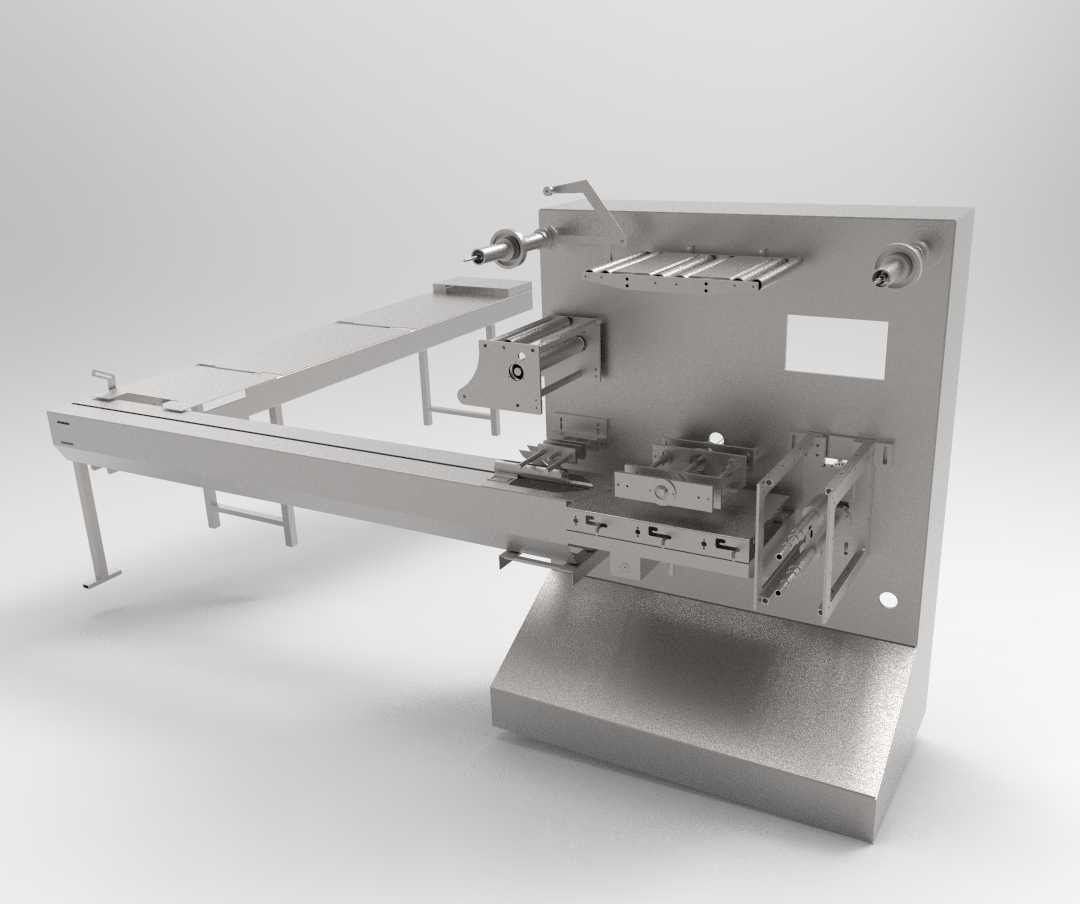

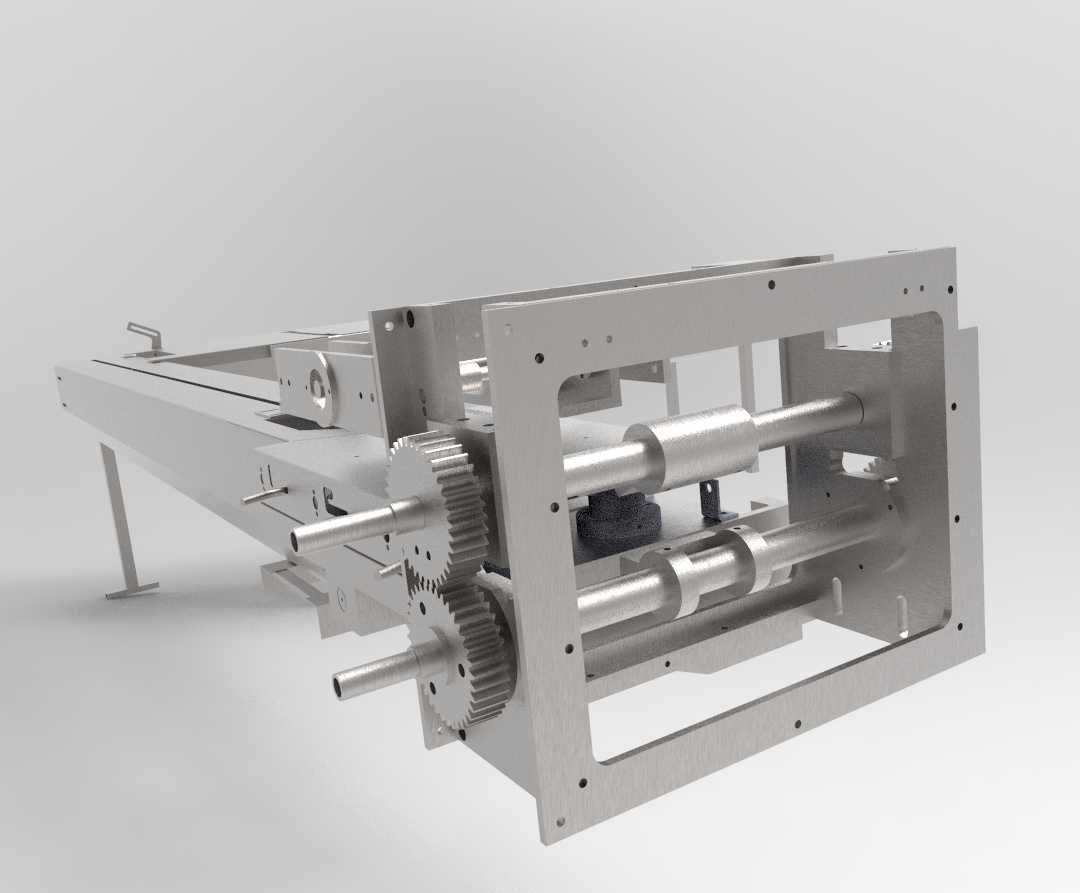

本作品为面向食品加工厂实际生产需求设计的饼干自动包装机三维模型，整体建模过程严格遵循工业包装机械的设计规范，先完成整体布局的框架搭建，再逐一拆分功能模块进行精细化建模，确保各部件的装配关系、运动间隙完全符合实际生产的设备运行逻辑。模型整体采用立式主机搭配长距离水平送料输送带的布局，主机部分整合了包装膜放卷机构、导膜辊组、纵向封合组件、横向封切组件、成品输出导向结构，送料输送带采用带支撑腿的长直型材框架设计，可对接前端饼干生产流水线的出料端，实现饼干物料的连续自动上料。建模过程中对各功能部件的细节做了完整还原：顶部的双膜卷安装座配备了膜卷锁紧结构与张力调节摆臂，可适配不同幅宽的包装卷膜，导膜辊组的排布经过反复调整，确保包装膜在牵引过程中走膜平稳无偏移；中部的封合结构还原了热封轮的压合纹路、调节丝杆的传动结构，可根据不同厚度的包装膜调整封合压力；前端的送料推块间距均匀排布，可精准将单份饼干推送至包装膜包覆工位，配合封切结构完成独立包装的分切动作。材质渲染方面，设备主体机架采用哑光浅米白的工业钣金材质，输送带采用哑光白色食品级PU材质，传动辊、封切轮等金属加工部件采用拉丝不锈钢材质，操作手柄、调节旋钮采用黑色哑光工程塑料材质，各部件的材质区分清晰，渲染效果贴近真实工业设备的视觉质感，可直观呈现设备的整体外观与结构布局。设计过程中充分考虑了食品包装设备的实际使用需求，整体结构紧凑，各操作调节部件均布置在设备外侧便于操作的位置，维护检修的预留空间充足，可直接用于设备方案展示、结构验证以及生产加工的参考依据，完整还原了枕式饼干包装机从物料输送、膜料牵引、封合成型到分切输出的全流程功能结构，各运动部件的连接关系、传动路径都做了准确的建模还原，能够清晰展示设备的运行原理。
