ArduinoUNOR3开源开发板三维建模作品

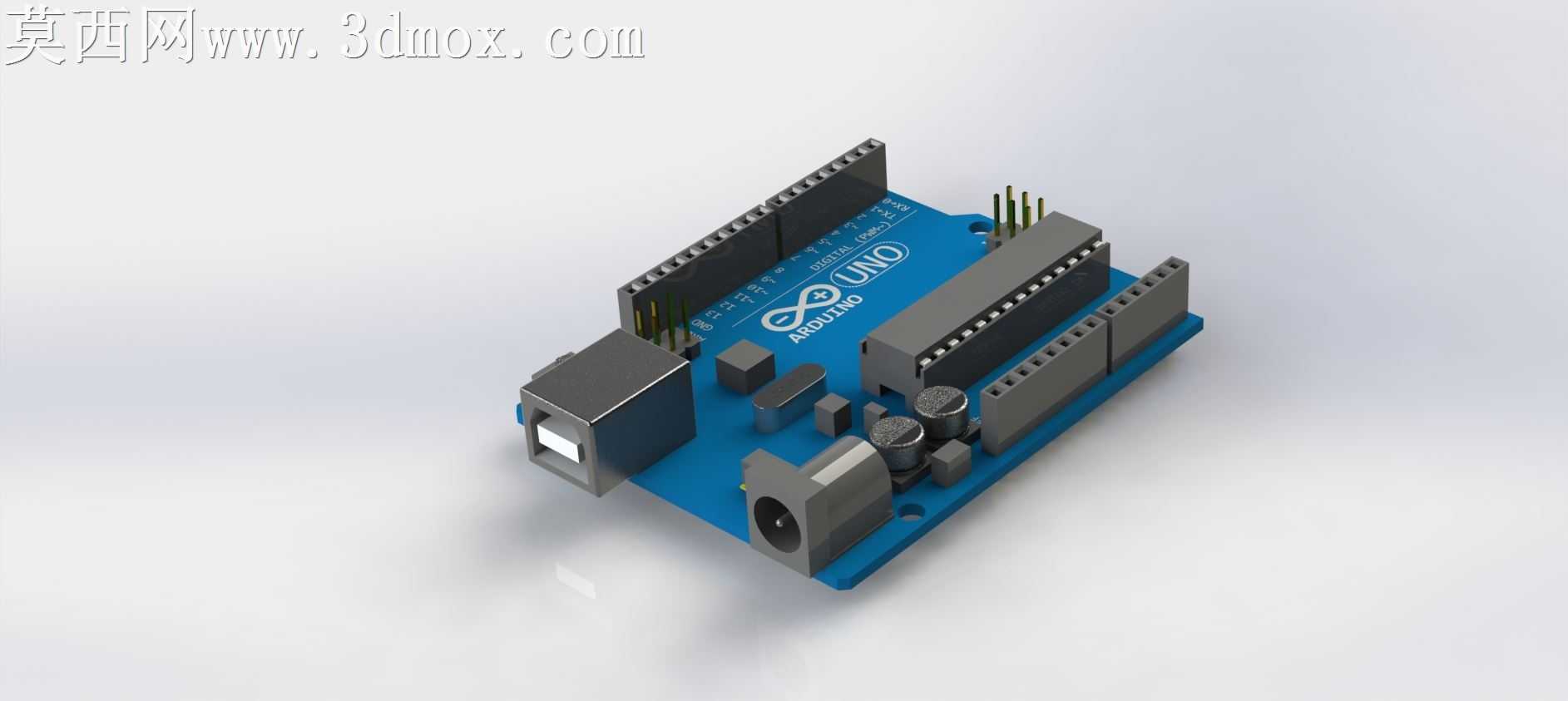

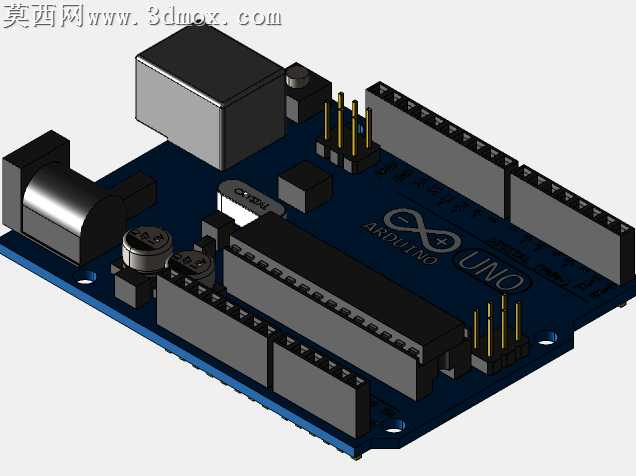

本作品为Arduino UNO R3开源主控开发板的高精度三维建模成果，建模过程中严格参照实物的实际尺寸比例，对开发板上的每一处结构都做了精细化还原。首先在建模阶段，以PCB基板为基础基准，先绘制出蓝色基板的完整轮廓，精准定位板上所有安装孔、接口的位置坐标，确保整体布局和实物完全一致。随后逐一构建板载的各个元器件模型：包括方形USB-B型数据接口，还原接口的金属屏蔽壳、内部塑料隔层与接插引脚结构；直流电源 barrel 插座，还原其金属外圈、内孔插针以及侧边固定引脚的形态；两排黑色排母插座，精准还原每一个针孔的排列间距、塑料基座的厚度与卡扣细节；板载的复位按键，还原按键帽的弧度与下方微动开关的结构；还有贴片电容、直插电解电容、晶振、主控芯片底座、电源指示灯、串口通讯芯片等细小元器件，都按照实物的外形尺寸、安装位置逐一建模，没有遗漏任何一处细节结构。材质渲染阶段，为PCB基板赋予哑光蓝色的电路板材质，模拟真实PCB板的阻焊层质感，表面印制的UNO标识、Arduino品牌logo、接口丝印字符都通过纹理贴图精准还原，字符的位置、大小、字体都和实物丝印完全匹配；金属部件如USB接口外壳、电源插座金属部分、排针引脚都赋予略带磨砂质感的金属材质，还原真实接插件的金属光泽；塑料部件如排母基座、接口塑料部分、按键帽则根据实际颜色赋予对应的哑光塑料材质，电解电容的黑色塑壳、顶部的十字防爆压痕也都做了材质区分，电容顶部的银色标识也通过纹理呈现。整体渲染采用柔和的影棚布光，在浅灰色背景下呈现出开发板的立体结构，各个部件的衔接处没有穿模、错位问题，排母的针孔排列整齐，接口的插拔结构清晰可辨，既还原了开源开发板的真实外观，也完整呈现了其硬件布局结构，可用于电子教学演示、项目方案展示、3D打印适配外壳设计参考等场景，建模过程中对电子元器件标准化尺寸的把控，也让该模型具备很高的结构参考价值。
