带夹紧结构的法兰式轴座连接构件

这类带侧置夹紧结构的法兰式轴座，在轻工输送设备、小型自动化装配线的光轴支撑环节应用十分广泛，区别于传统一体式轴套，它的核心优势在于无需从轴端穿套安装，可在光轴的任意轴向位置完成固定，大幅降低设备后期维护、轴系调整的拆装工作量。从实际使用场景来看，这类构件常被用于固定导向光轴、小型传动轴的端部或中间支撑位，比如包装生产线的导杆定位、小型检测设备的传感器安装支架固定、非标工装的定位轴支撑都能见到这类结构的身影，它既可以承担径向的载荷支撑，也能通过侧方的夹紧结构锁死轴向位置，避免轴运转过程中出现窜动。

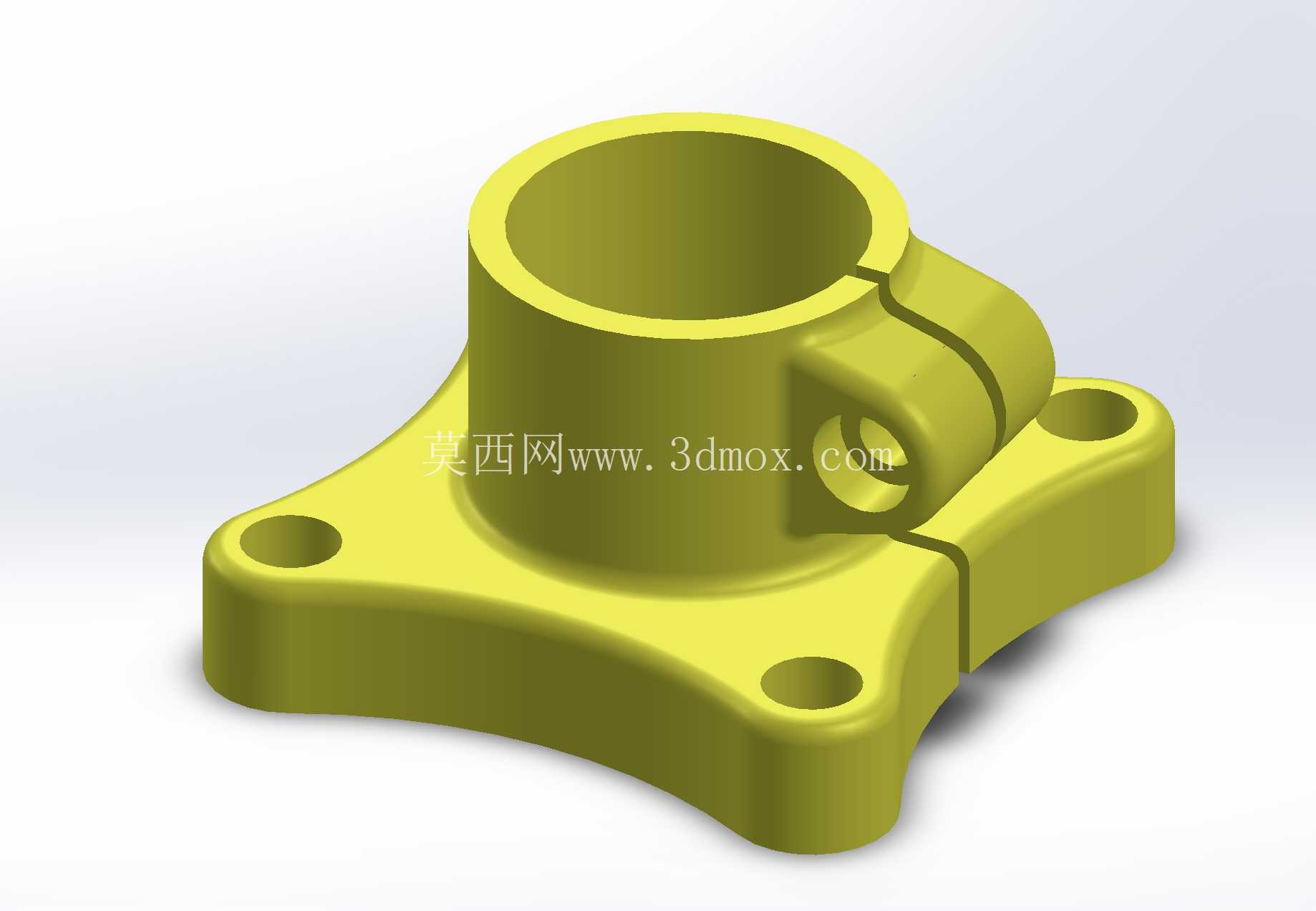

从结构设计逻辑来看，主体的筒状夹持段采用开缝设计，沿轴向开出一条贯通的狭缝，侧方延伸出带同轴孔的夹紧耳，安装时只需拧入对应规格的螺栓，就能让筒段产生均匀的弹性形变，抱紧穿入其中的光轴，这种设计相比顶丝固定的轴座，对轴表面的损伤更小，夹紧力分布更均匀，即使在存在小幅振动的工况下，也不容易出现松动移位。底部的法兰安装面采用菱形切角的四孔布局，相比圆形法兰，它的安装边界更紧凑，在安装空间受限的机架上，能有效减少占用的平面空间，四个安装孔分别布置在法兰的四个延伸端，孔位的间距经过匹配常用的铝型材安装槽距设计，既可以直接固定在钢板加工的机架面板上，也能配合T型螺栓直接安装在标准工业铝型材的槽面上，不需要额外加工转接板。

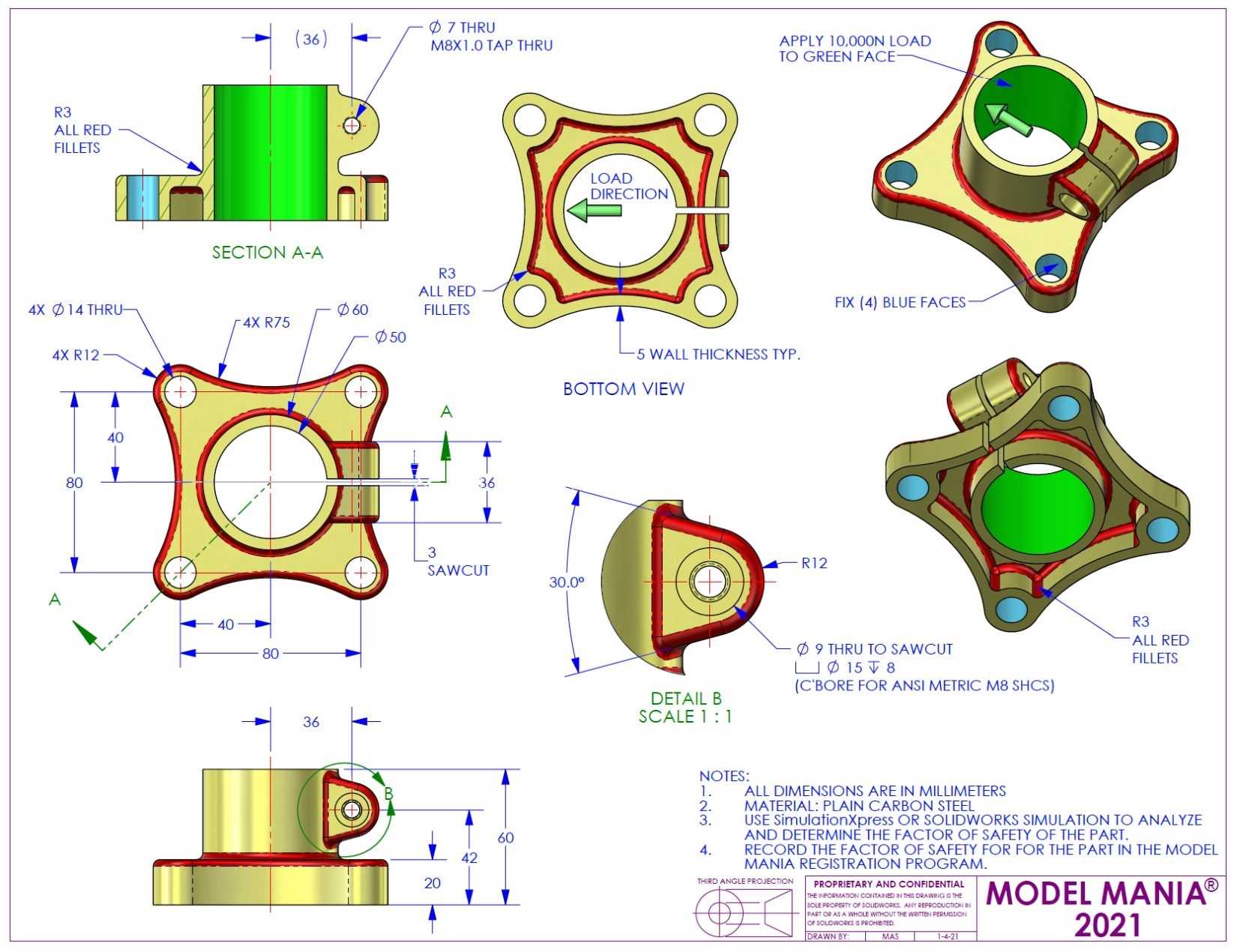

建模过程中需要重点关注几个关键尺寸的配合：首先是筒体内径与目标光轴的公差配合，通常采用H7/g6的间隙配合，保证光轴可以顺利穿入的同时，夹紧后不会出现过大的偏心；开缝的宽度一般控制在1.5-2mm，既要保证夹紧时有足够的形变余量，也要避免缝宽过大导致螺栓拧紧时筒段出现塑性变形；夹紧耳上的螺栓孔需要与开缝位置居中对齐，保证拧紧时夹紧力对称作用在筒体上，避免出现单侧抱紧力不足的问题。底部法兰的安装孔需要做沉头处理，保证安装螺栓的头部不会突出法兰表面，避免与其他运动部件产生干涉，法兰与筒体衔接的位置做了均匀的圆角过渡，既可以减少应力集中，提升构件的承载能力，也能避免加工过程中出现锐边割手的问题。

从安装边界来看，这类构件的法兰对角线尺寸比同规格的整体式圆法兰小约15%，在密集布置多根平行光轴的场景下，相邻轴座之间不会出现安装干涉，筒体的高度经过优化，夹紧耳的位置高出法兰安装面一定距离，拧紧螺栓时扳手不会和安装面产生碰撞，不需要预留额外的扳手操作下沉空间。实际选型时需要注意，这类轴座的夹紧力与筒体的壁厚、螺栓的拧紧扭矩直接相关，针对不同直径的光轴，需要匹配对应规格的螺栓扭矩，既要保证足够的抱紧力，也要避免扭矩过大导致筒体出现不可逆的形变，影响后续的拆装调整。另外，筒体的上端面与下端面都做了平位加工，保证安装后筒体的轴线与法兰安装面保持垂直，避免光轴安装后出现倾斜，影响轴上滑动部件的运动顺畅度。

在实际的设备调试场景中，这种结构的轴座调整十分便捷，只需要稍微松开夹紧耳的螺栓，就可以沿光轴轴向调整支撑位置，也可以小范围调整光轴的同轴度，调整到位后拧紧螺栓即可完成固定，相比传统的顶丝锁紧轴座，不需要在轴表面加工顶丝坑，不会破坏光轴的表面镀层，对于需要频繁调整工位的非标设备来说，这种结构的实用性远高于传统一体式轴套。同时，法兰上的四个安装孔采用略大于安装螺栓直径的设计，安装时可以小范围调整轴座的平面位置，补偿机架加工时的孔位误差，降低机架的加工精度要求，控制整体设备的制造成本。
