多耳式环形连接法兰结构设计

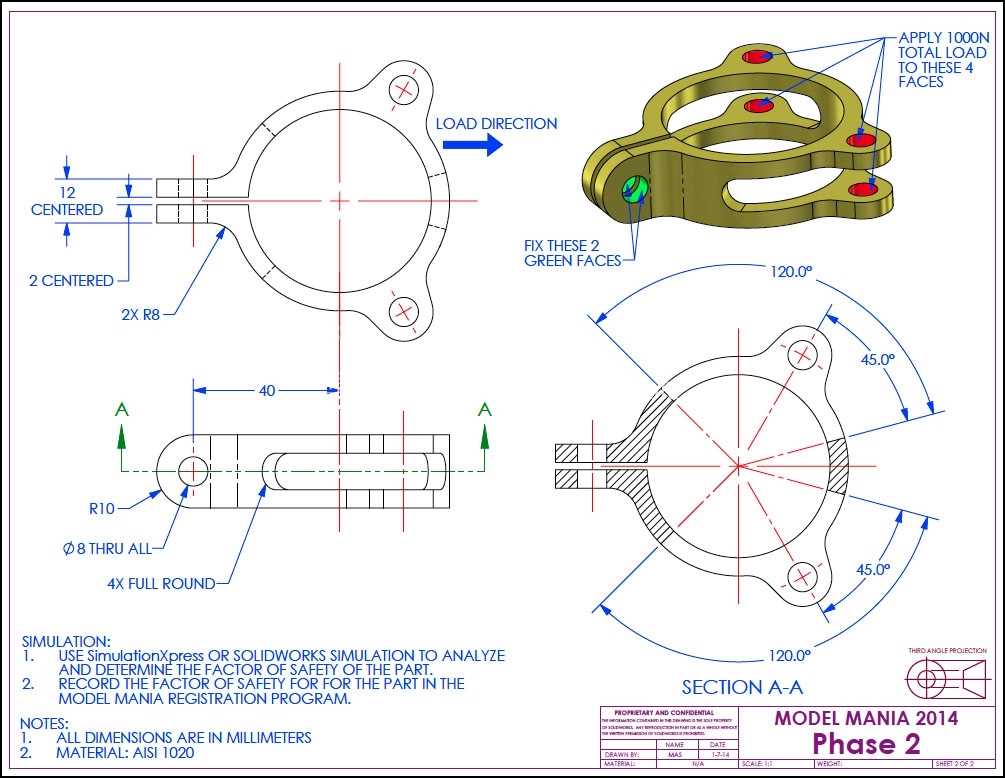

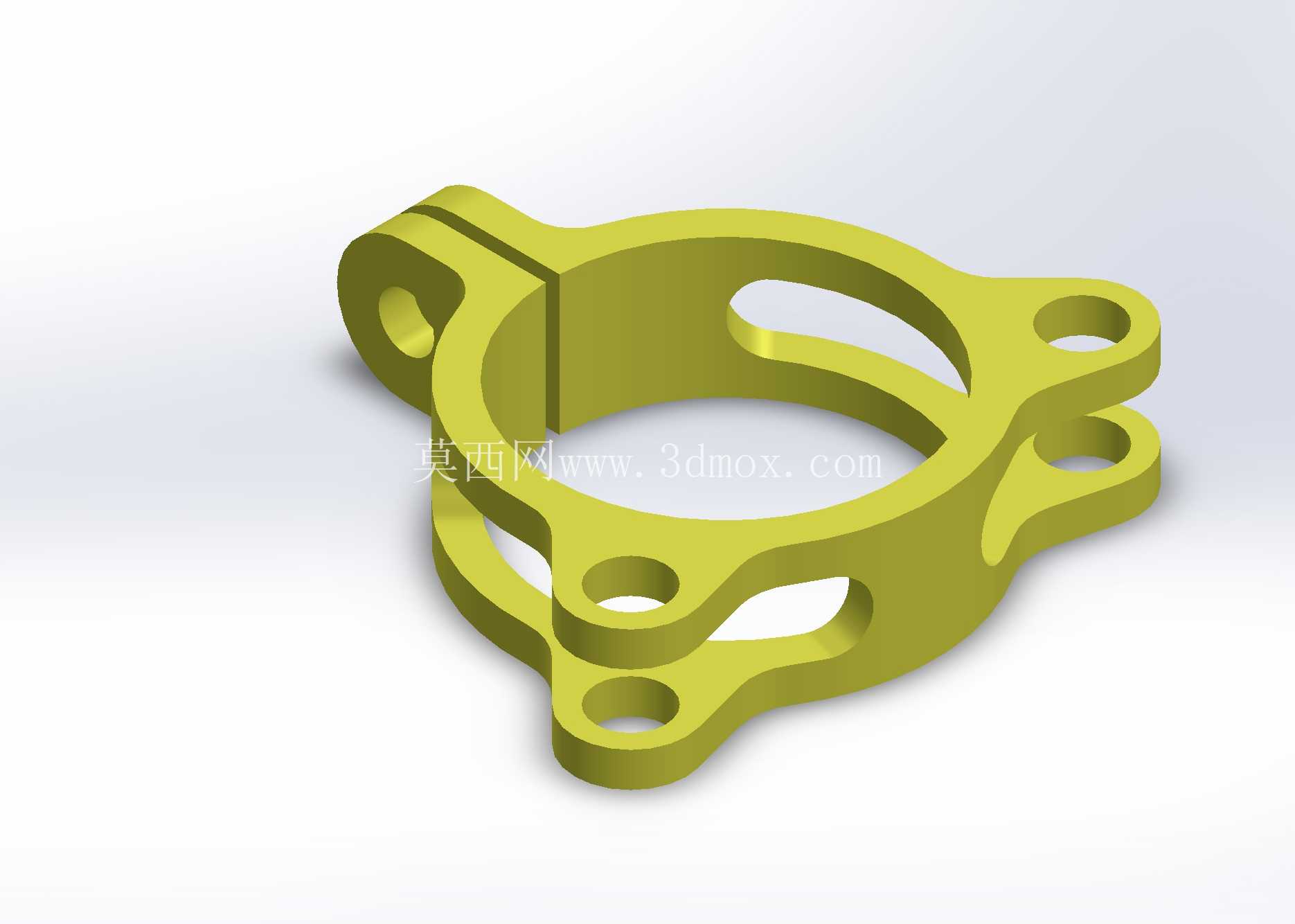

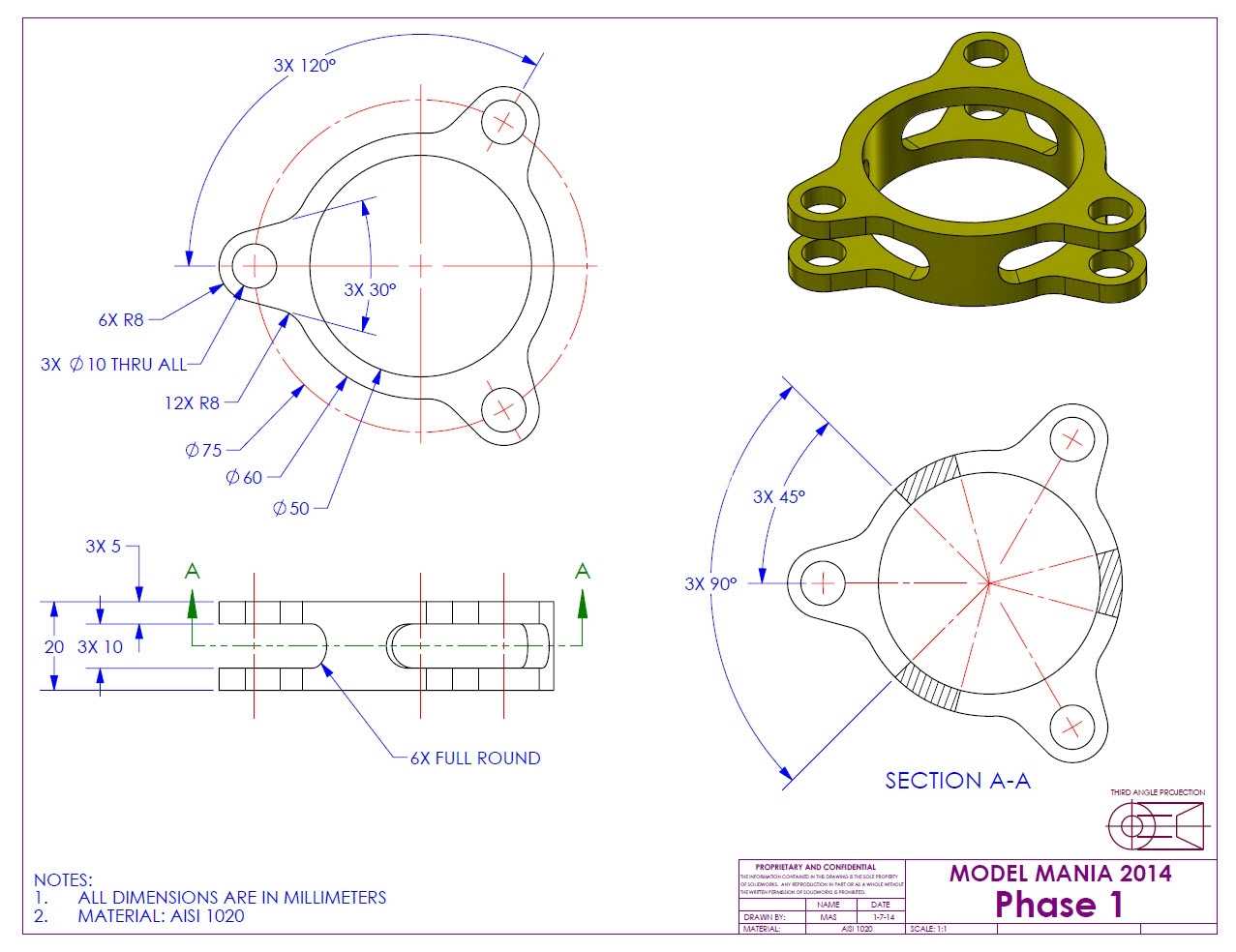

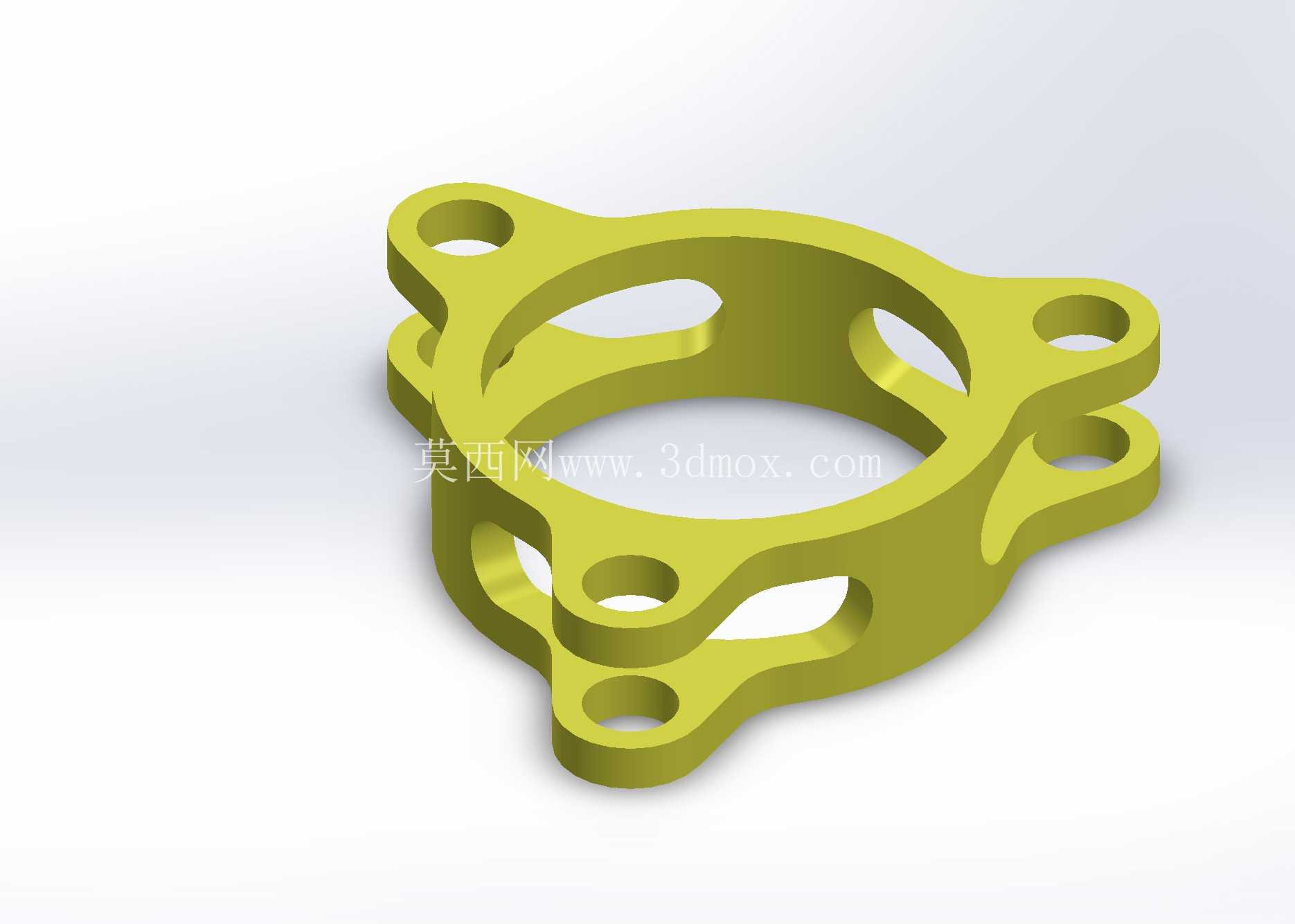

该环形带耳构件属于机械系统中常见的定位连接类零件，主要应用于需要周向均匀锁紧、同时兼顾轻量化需求的传动与支撑场景，常见于小型动力输出端的限位、管路系统的对接固定、以及轻量化设备的框架连接节点。从实际使用场景来看，这类零件多安装在两个需要同轴定位的部件之间，通过周向分布的耳片上的安装孔穿入螺栓，实现两个对接面的压紧固定，中间的环形镂空区域用于穿过轴类零件、管路或者预留其他构件的运动空间，避免安装后出现运动干涉。

从功能特性上看，该零件采用环形主体加周向延伸耳片的结构，相比整圈法兰的设计，在保证连接强度的前提下大幅削减了整体重量，同时耳片上的通孔采用等直径光孔设计，适配标准六角头螺栓或者内六角圆柱头螺栓的穿装，安装时不需要额外加工螺纹，可配合螺母实现快速装拆，适合需要定期维护拆解的连接节点。零件主体的环形截面采用等壁厚设计，在承受螺栓预紧力时，应力能够沿着环形主体均匀传递，避免局部应力集中导致的变形，耳片与环形主体的过渡位置采用大圆角过渡，能够有效降低安装时耳片根部的应力集中系数，防止反复拆装或者受振动载荷时出现耳片断裂的问题。

设计过程中，首先需要确定中间环形通孔的直径，这个尺寸直接决定了可穿过的轴类或者管路的最大外径，需要根据对接部件的实际外廓尺寸预留0.5-1mm的间隙，避免装配时出现卡滞；其次要确定耳片的分布数量与角度，该零件采用六个耳片周向非等距分布的设计，是为了适配对接部件上已有的安装孔位，避免与对接件的其他结构产生干涉，每个耳片上的安装孔中心到环形主体中心的距离需要保持一致，保证螺栓锁紧时受力均匀，不会出现偏载导致的密封失效或者连接松动。耳片的厚度与环形主体的壁厚保持一致，在螺栓预紧力的作用下，耳片的弯曲变形量控制在弹性变形范围内，保证长期受振动载荷时不会出现塑性变形导致的预紧力下降。

安装边界方面，需要注意该零件的轴向厚度尺寸，安装后两个对接面之间的间距由该零件的厚度决定，设计时需要根据整个装配体的轴向尺寸链计算公差，避免安装后出现轴向间隙过大或者顶死的问题；耳片的外轮廓尺寸决定了安装时所需的周边操作空间，每个耳片外侧需要预留至少能放入套筒扳手的空间，方便现场安装时拧紧螺栓。零件上的镂空减重孔并非随意开设，其位置经过受力校核，开设在环形主体上应力水平较低的区域，在不降低整体结构强度的前提下进一步减轻重量，同时这些镂空位置也可以作为走线孔或者润滑脂的流通通道，拓展零件的使用场景。

从加工工艺角度看，该零件适合采用铝合金或者黄铜材质进行铣削加工，批量生产时也可以采用压铸工艺成型，表面根据使用场景可以做阳极氧化或者镀锌处理，提升耐腐蚀性能。建模过程中需要重点关注各个圆角过渡的尺寸，尤其是耳片与主体连接位置的圆角，不能出现直角或者锐角，否则不仅会产生应力集中，加工时也容易出现刀具崩损的问题；安装孔的位置度公差需要控制在0.1mm以内，保证与对接件安装时能够顺利穿入螺栓，不需要额外修配。这类零件在小型自动化设备、民用机械、甚至是改装车辆的管路固定场景中都有广泛应用，其结构简单可靠，装拆方便，在需要同轴定位且对重量有要求的连接节点中，是非常实用的结构形式。
