异形连杆式夹持连接结构件设计

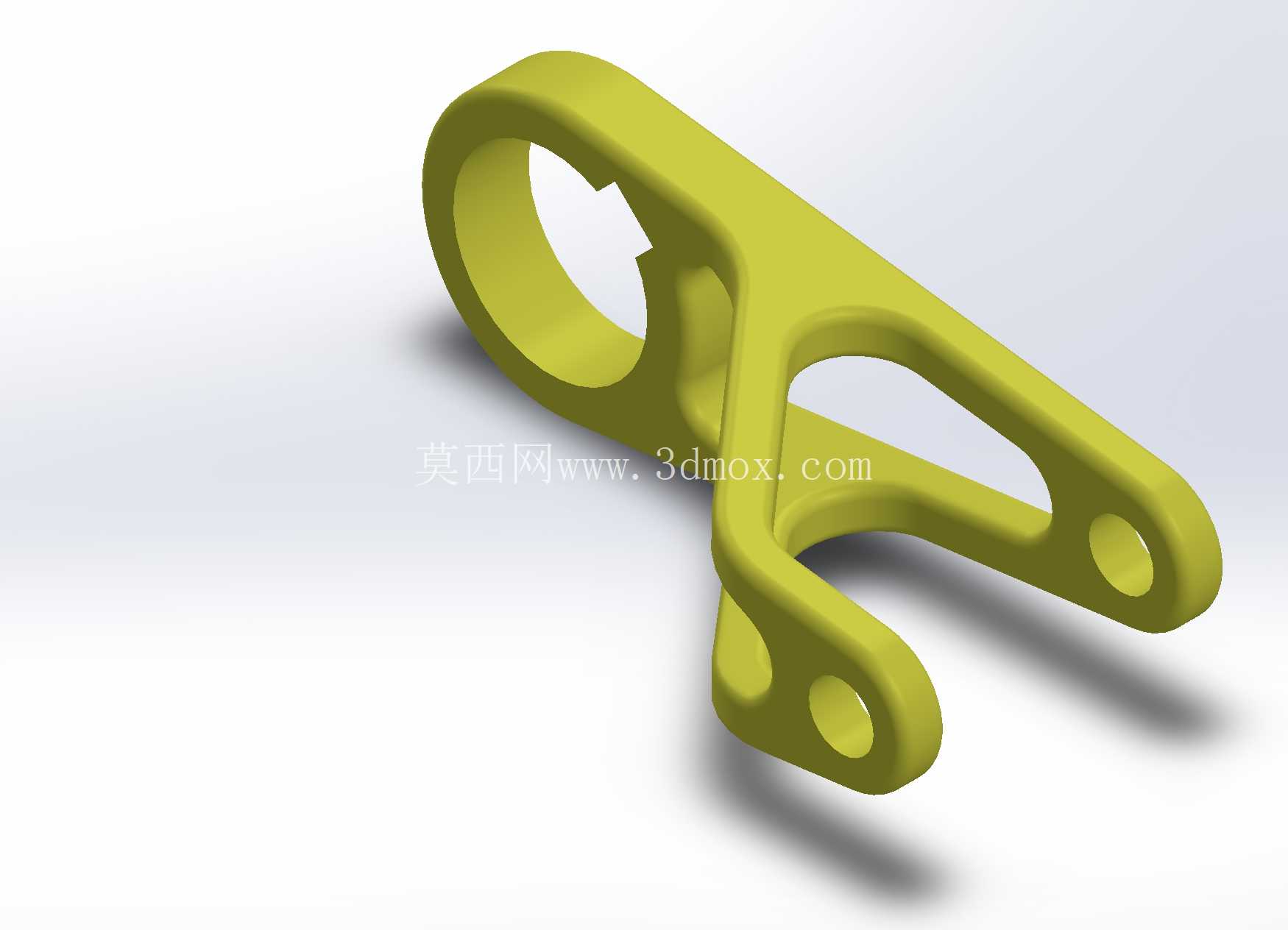

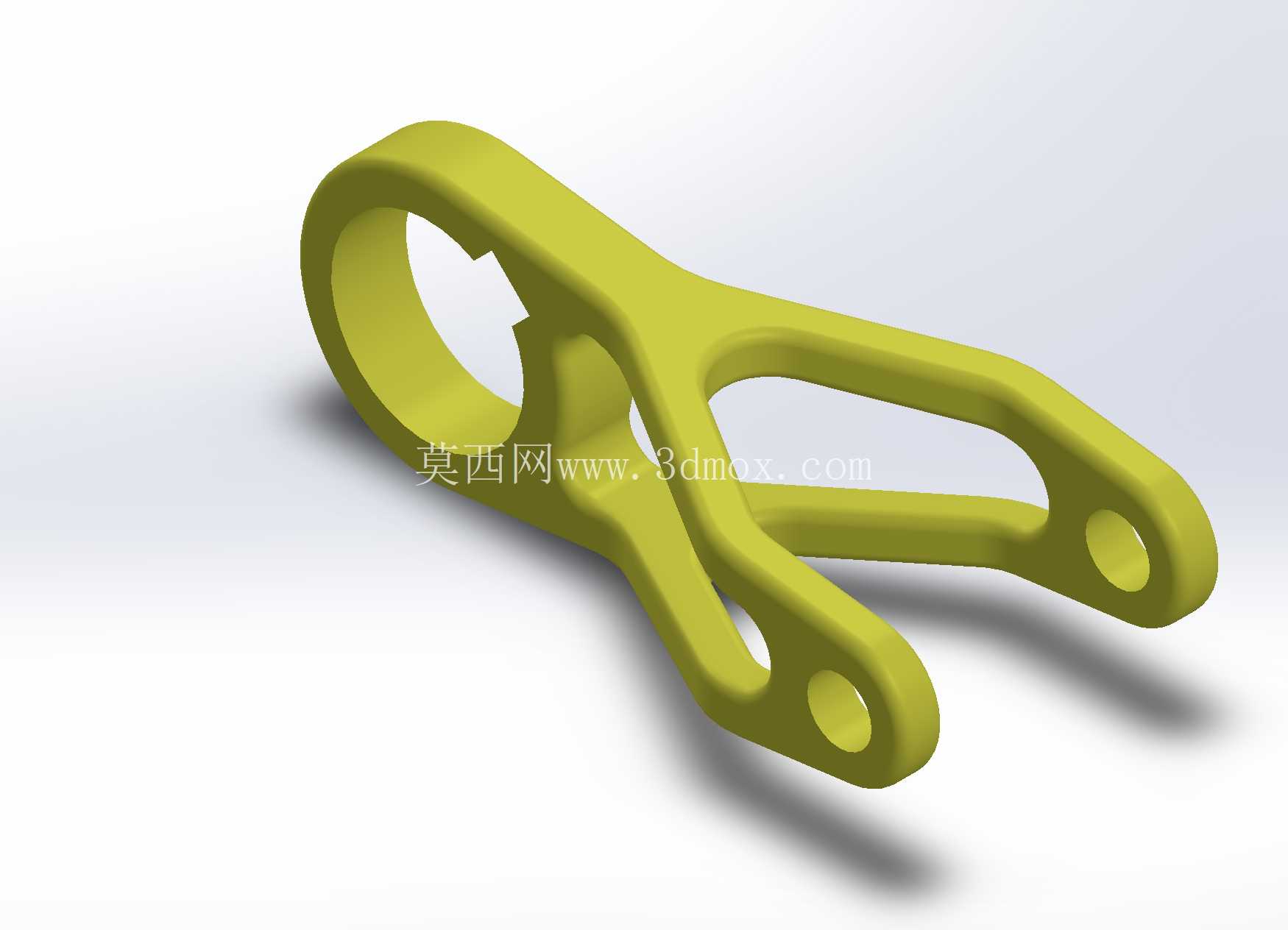

该结构件属于典型的连杆类夹持连接零件，在轻工装配工装、小型自动化执行机构、便携夹持工具领域应用广泛，可作为末端执行器的传力构件，也可集成在手动夹钳、快速压紧装置中承担力传递与姿态约束功能。从功能特性来看，零件一端采用整环式抱合结构，内孔为光滑圆柱面，可与对应直径的光轴、销轴形成间隙配合，实现绕轴的摆动自由度，环体壁厚经过受力核算，在承受径向夹紧力与周向扭转力矩时不会出现局部应力集中导致的形变；另一端为双叉臂式分叉结构，两个臂体末端各设置一个同轴通孔，用于连接销轴或紧固件，将输入的摆动力传递至末端执行组件，双叉臂的间距经过严格控制，既保证与对接部件的安装间隙，又避免间距过大导致的传力偏载。

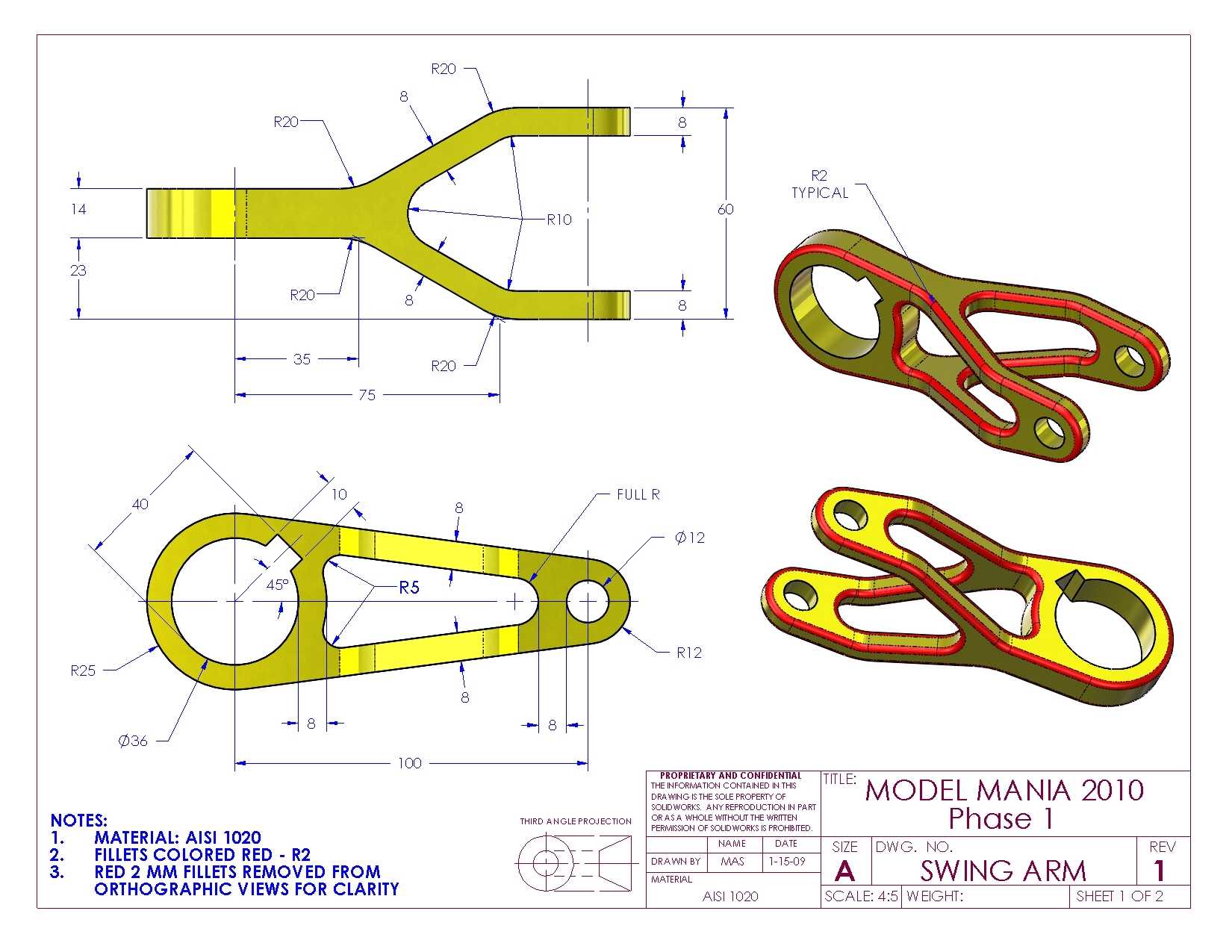

设计过程中优先采用自顶向下的配置化建模思路，先确定两端安装位的中心距作为核心尺寸基准，再根据传力路径规划材料分布：整环与叉臂的过渡区域采用大圆弧平滑过渡，消除直角截面带来的应力集中风险，臂体中间开设的长圆形减重孔并非随意设置，而是通过拓扑优化得出的材料去除区域，在保证整体抗弯、抗扭截面模量满足载荷要求的前提下，尽可能降低零件自身重量，适配需要快速往复摆动的工况，减少运动惯量带来的冲击。

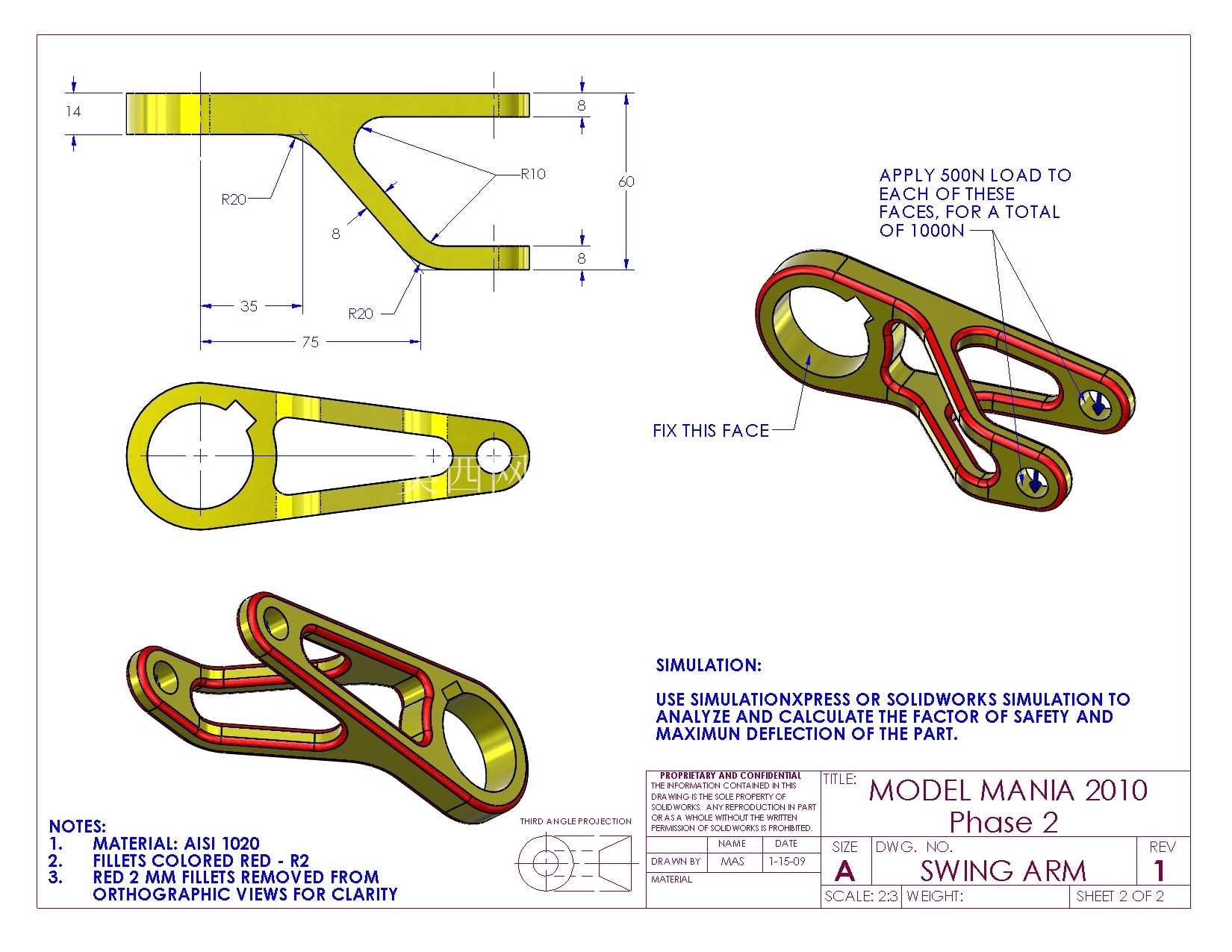

从安装边界来看，整环端的内孔直径与对接销轴的配合公差选用H7/g6间隙配合，既保证转动灵活性，又避免间隙过大导致的摆动旷量；双叉臂端的两个安装孔同轴度公差控制在0.02mm以内，防止安装后销轴出现卡滞、偏磨问题；零件整体的最大外轮廓宽度受叉臂张开尺寸限制，安装时需预留足够的摆动空间，避免运动过程中与周边机架、其他传动部件发生干涉。零件的壁厚设计遵循等强度原则，整环部位壁厚略大于叉臂部位，因为整环在夹紧工况下会承受均匀的径向张力，而叉臂主要承受平面内的弯曲载荷，等强度设计既能让各部位材料利用率达到最优，也能避免铸造或注塑成型时出现壁厚不均导致的缩孔、翘曲缺陷。

在实际工况适配中，该结构件可根据使用场景选用不同材料：用于手动工具时可采用玻纤增强尼龙材质，降低整体重量同时保证足够的结构强度；用于工业自动化工装时可选用6061铝合金经硬质阳极氧化处理，提升表面耐磨性能；用于重载传力场景时可选用45号钢经调质处理，配合孔位的衬套安装结构，提升铰接部位的使用寿命。零件表面无尖锐棱角，所有棱边均做0.5mm的倒角处理，既避免安装调试过程中划伤操作人员，也能去除机加工产生的毛刺，防止毛刺脱落进入运动副造成磨损卡滞。

建模过程中通过配置功能可快速调整核心参数：当需要适配不同直径的安装轴时，仅需修改整环内孔直径参数，系统会自动更新环体壁厚、过渡圆弧尺寸，保证整体结构比例协调；当需要调整传力臂长时，修改两端安装孔的中心距参数，叉臂长度、减重孔尺寸会随之联动更新，无需重新绘制草图，大幅提升同系列零件的设计迭代效率。零件的铰接孔端面均设计有凸台结构，凸台高度略高于臂体平面，安装时凸台端面与对接部件接触，减少配合面的加工面积，降低平面度加工要求，同时也能在铰接部位预留垫片安装空间，方便调整装配间隙、补偿磨损量。
