异形铰接连接支座结构设计作品

　　该异形铰接连接支座属于机械传动系统中的核心受力连接件，主要应用在需要实现小角度摆动传动、同时承载径向与轴向复合载荷的设备场景中，常见于轻工机械的连杆传动机构、小型自动化设备的摆臂连接节点、专用工装的角度调节支撑位置，在实际设备运行中承担着传递扭矩、约束摆动自由度、保证相邻构件运动轨迹精度的作用，区别于标准铰接支座的规则外形，该零件采用非对称的异形结构设计，能够适配安装空间受限、相邻构件连接面存在高度差的特殊装配场景，不需要额外加装调整垫片即可完成装配对位，有效减少装配环节的加工修配工作量。

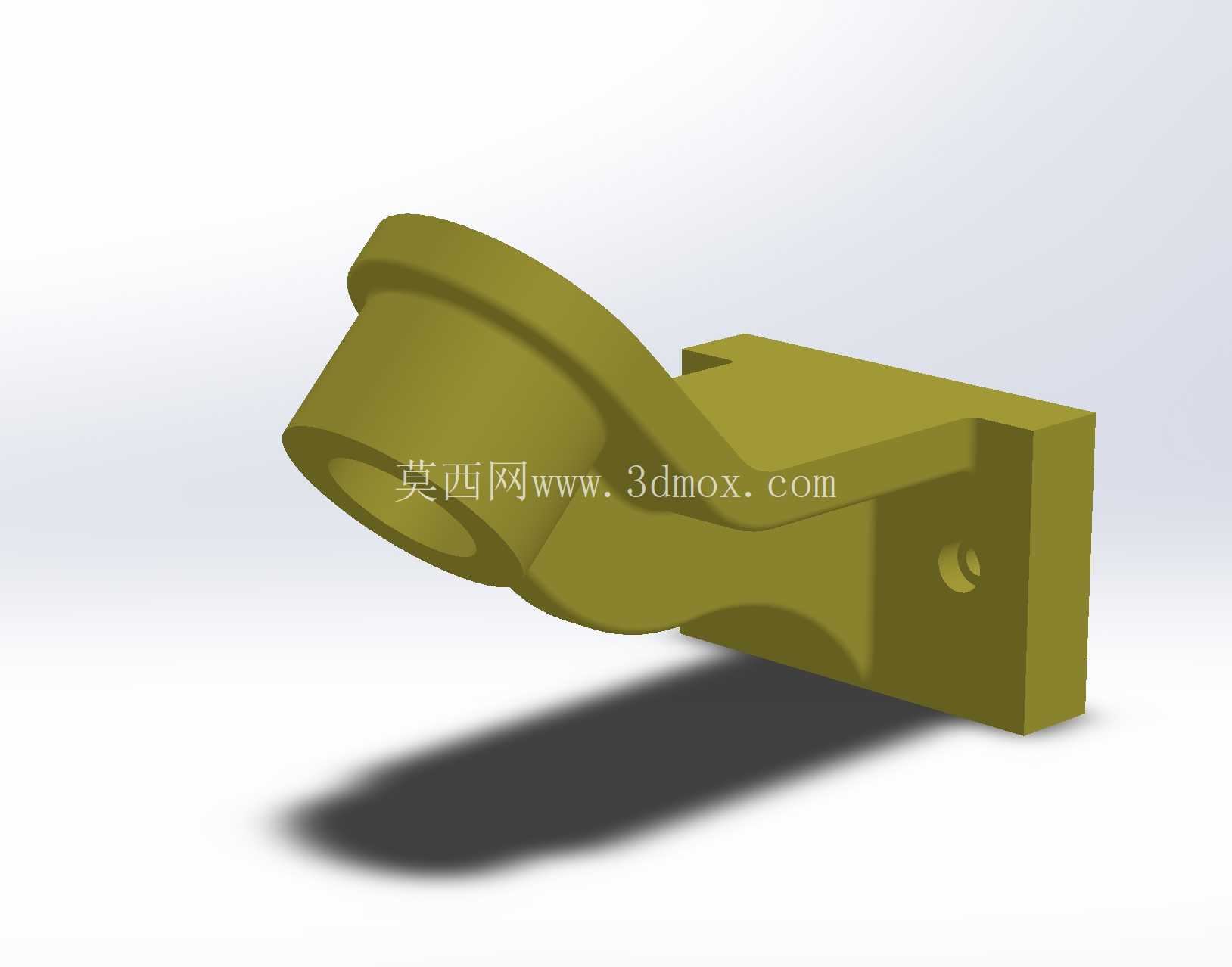

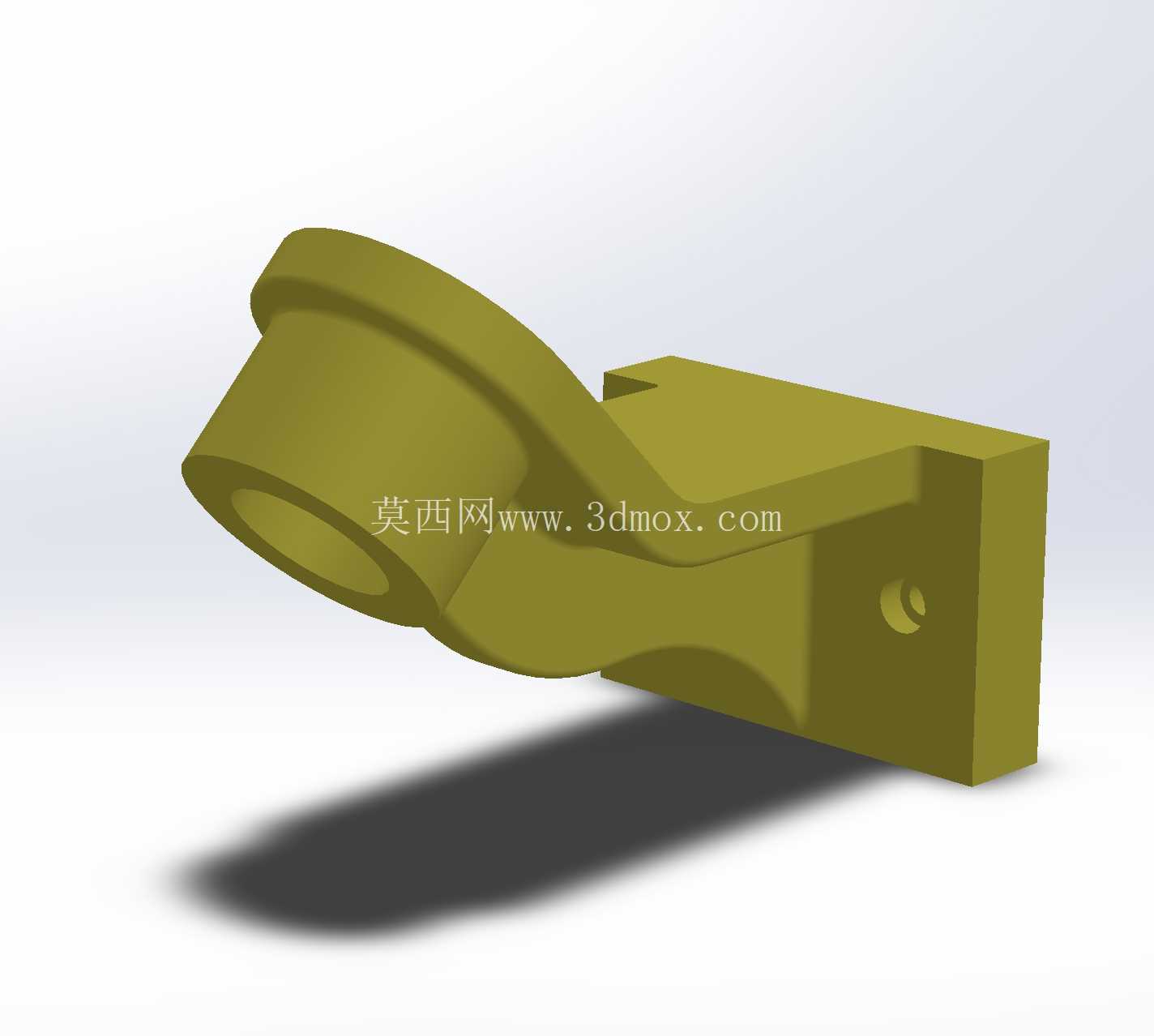

　　从功能特性来看，该零件一端设置带同轴内孔的筒状铰接端，内孔表面预留了衬套安装的公差余量，装配时可压入自润滑铜套或者滚动轴承，实现与铰接轴的转动配合，铰接端的外圆采用加厚壁厚设计，能够承受交变载荷下的应力集中，避免长期摆动运行出现孔位变形、开裂的问题；另一端为方块状的固定安装端，安装端侧面设置有定位销孔与螺纹安装孔，安装时可先通过定位销完成与安装基座的位置校准，再通过内六角螺栓完成锁紧固定，保证连接刚性，避免运行过程中出现连接松动、位置偏移的问题；两个功能端之间通过平滑过渡的异形曲臂连接，曲臂的截面采用变厚度设计，在受力较大的拐角位置做了圆弧过渡处理，通过有限元应力校核，该过渡结构能够将应力集中系数降低40%以上，在保证整体结构强度的前提下，尽可能减少零件的整体重量，降低传动过程中的转动惯量，提升摆动动作的响应速度。

　　从设计思路层面，该零件的结构完全围绕实际装配边界与受力需求展开，没有多余的装饰性结构，所有曲面与平面均服务于功能实现：铰接端的内孔轴线与安装端的定位面存在固定的空间夹角，能够匹配特定传动轨迹下的摆角需求，避免运动过程中与周边构件发生干涉；曲臂部分的异形曲面并非随意造型，而是通过运动包络分析得出的最小外轮廓尺寸，在保证零件自身强度的同时，预留出与周边运动构件的安全间隙，即使在最大摆角位置也不会出现剐蹭、卡滞的问题。

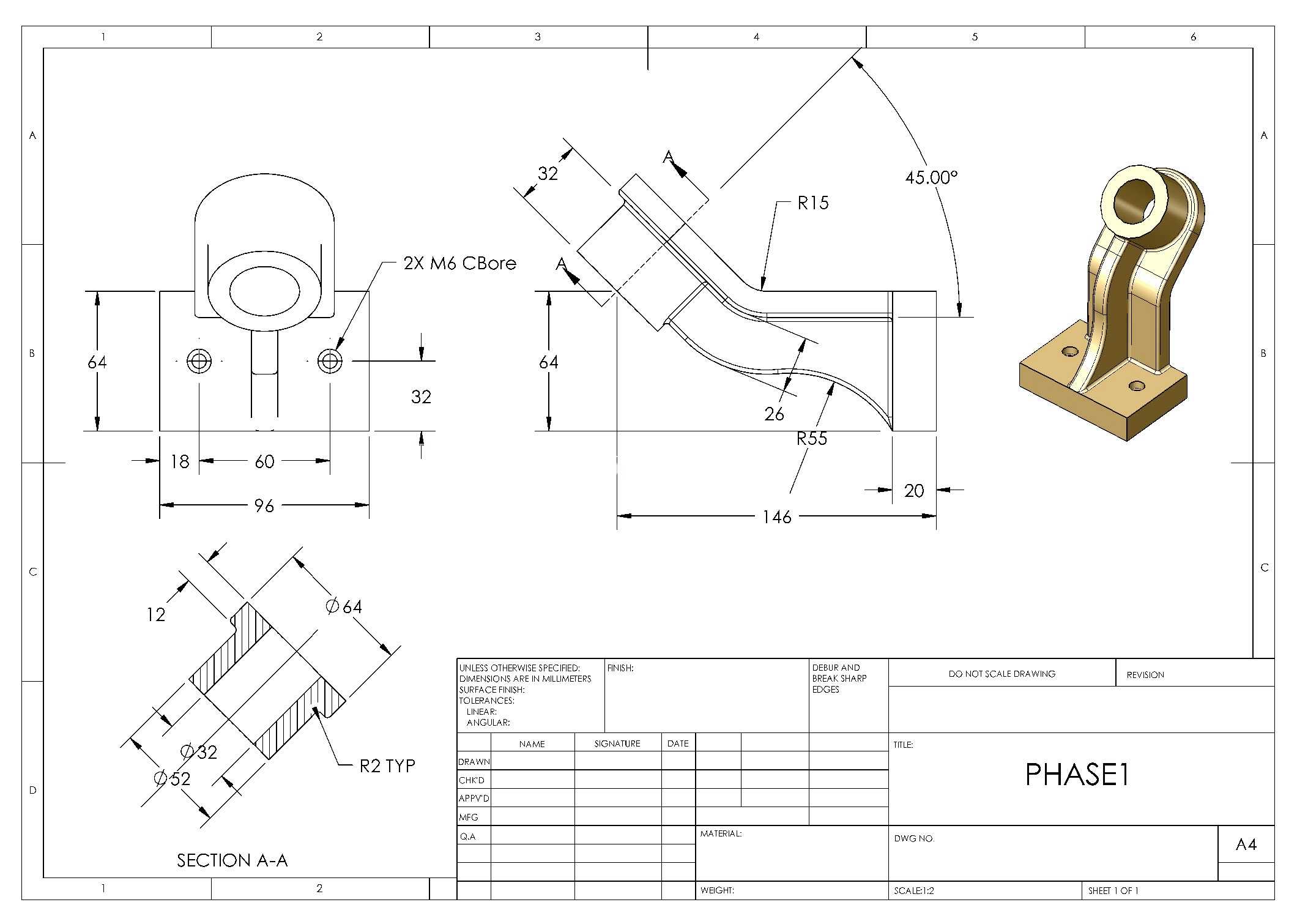

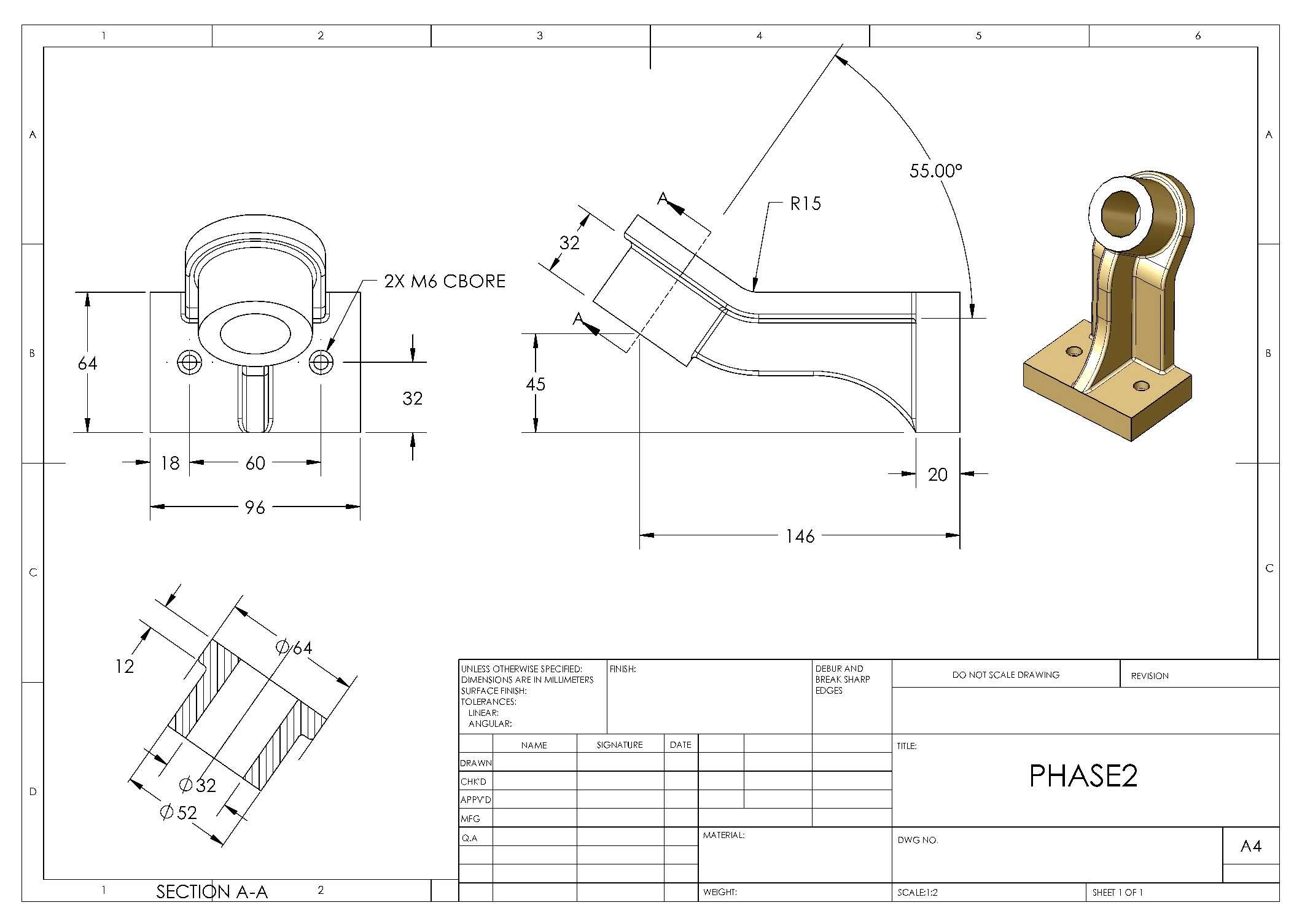

　　在外形尺寸与安装边界方面，该零件的铰接端内孔直径适配常用的标准铰接轴尺寸，安装端的螺栓孔位间距符合通用机械安装的孔位规范，可直接与标准规格的安装基座适配，不需要对基座进行二次打孔加工；零件整体的最大外轮廓尺寸经过优化，在满足传动行程要求的前提下，尽可能压缩了轴向与径向的占用空间，能够在狭窄的设备内部腔体中完成装配，适合集成在结构紧凑的小型自动化设备内部。零件的所有加工面均标注了明确的形位公差要求，铰接内孔的圆柱度、安装端面的平面度、孔位与端面的垂直度公差均按照中等精度机械加工要求设定，既能够满足实际使用的精度需求，又不会因为过高的精度要求提升加工成本，适合采用普通数控铣削设备完成小批量加工，加工完成后仅需要对铰接内孔进行精铰处理即可达到装配要求，不需要后续的特殊表面处理工序，加工工艺性良好。在实际选型应用中，该结构可根据不同的载荷等级调整各部分的壁厚尺寸，铰接端内孔也可根据实际配合的轴径进行参数化调整，曲臂的空间角度可根据具体的传动轨迹需求重新计算优化，具备较强的结构拓展性，能够适配多种不同工况下的摆动连接需求，避免设计人员从零开始进行结构构思，有效缩短同类传动节点的设计周期。
