异形连接摇臂结构件三维建模作品

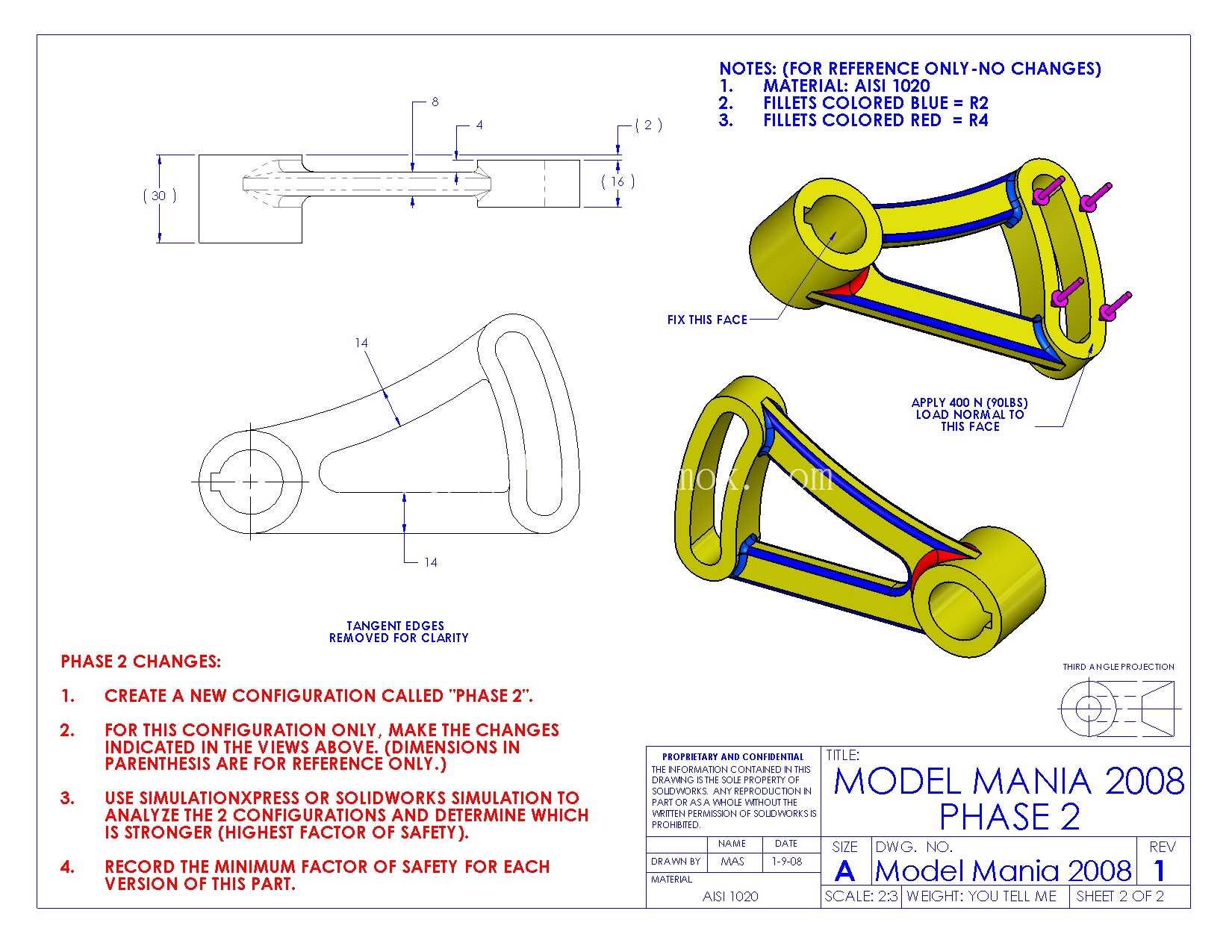

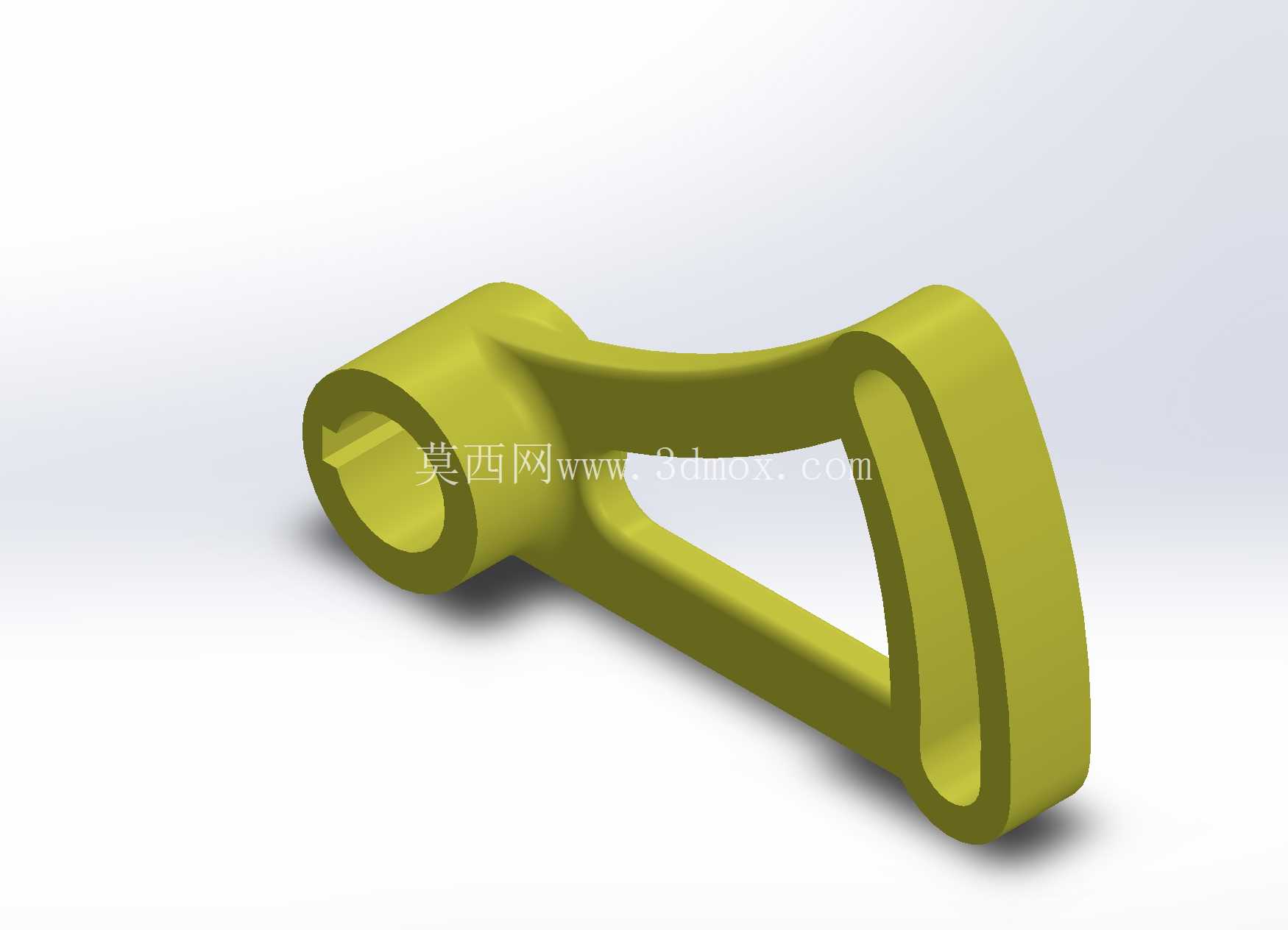

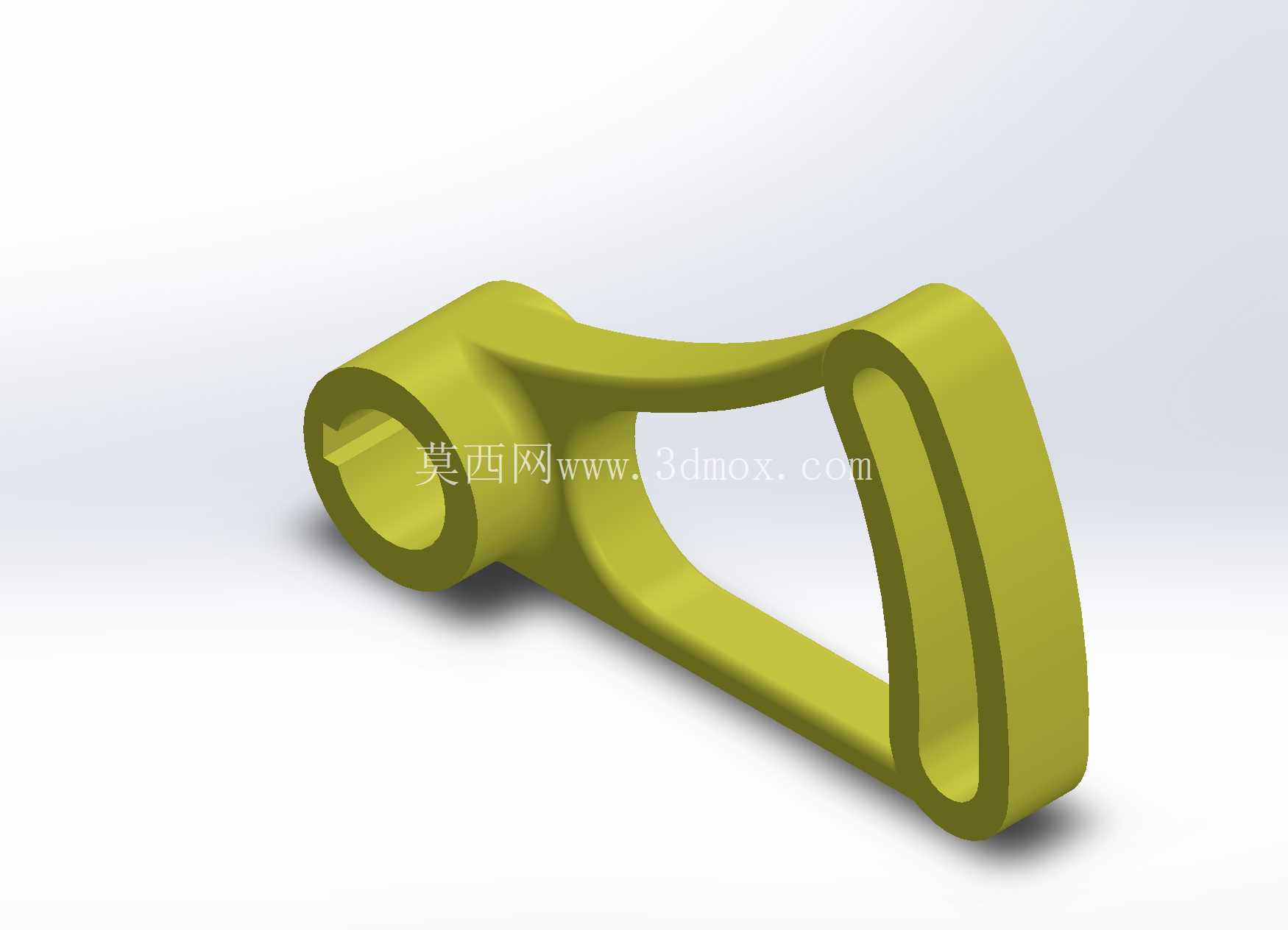

　　从结构功能来看，构件一端为带内止口的圆筒安装端，内孔用于与配套的固定转轴配合，止口结构用于轴向定位，限制摇臂工作过程中沿转轴方向的窜动，安装端的外圆做了加厚处理，对应转轴配合面的接触应力集中区域，能提升配合面的耐磨性能与抗挤压强度；另一端为开式叉形连接端，叉形槽用于与配套的从动连杆销接，槽的两侧壁厚度均匀，保证销接位置两侧受力对称，避免单侧受力导致连接销出现偏磨甚至断裂的问题；中间连接臂采用了内凹镂空的变截面构型，并非实心结构，在保证整体抗弯、抗扭强度满足传动受力要求的前提下，尽可能降低构件自身重量，减少传动过程中的惯性负载，尤其适合高频往复摆动的工况，能有效降低驱动端的动力损耗。该异形连接摇臂属于机械传动系统中的典型受力构件，在轻工自动化输送线、小型专用设备的连杆传动机构、手动工装夹具的力传递路径中都有同类结构的应用场景，核心作用是在两个存在空间错位的安装轴之间传递摆动力矩，将输入端的旋转摆动转化为输出端特定角度的往复动作，相比等截面直连杆，这类变截面异形摇臂能在有限安装空间内避让周边其他构件，避免传动过程中出现运动干涉。

　　设计过程中首先需要确定两个安装端的中心距，这个尺寸是整个机构传动比计算的核心参数，直接决定输出端的摆动行程范围，必须严格匹配整体机构的运动学要求，中心距的公差需要控制在合理范围内，否则会导致装配后机构卡滞或者运动精度不达标；其次要明确两端安装孔的轴线平行度要求，因为摇臂工作时两端分别与转轴、连接销配合，如果两轴线平行度超差，会导致配合面出现别劲现象，大幅提升运动阻力，加速配合件的磨损。

　　安装边界方面，圆筒端的内孔直径需要与配套转轴的外径采用基孔制间隙配合，保证摇臂能绕转轴灵活转动，同时配合间隙不能过大，避免摆动过程中出现回程误差；叉形端的槽宽需要与配套连杆的端部厚度匹配，销孔的位置要保证装配后连杆在整个摆动行程中不会与摇臂本体发生碰撞；中间连接臂的外轮廓做了大圆弧过渡处理，没有尖锐棱角，一方面是避免应力集中，提升构件的抗疲劳强度，因为摇臂在往复摆动过程中会承受交变载荷，应力集中位置很容易出现疲劳裂纹，另一方面大圆弧轮廓也能避免安装调试过程中划伤操作人员。

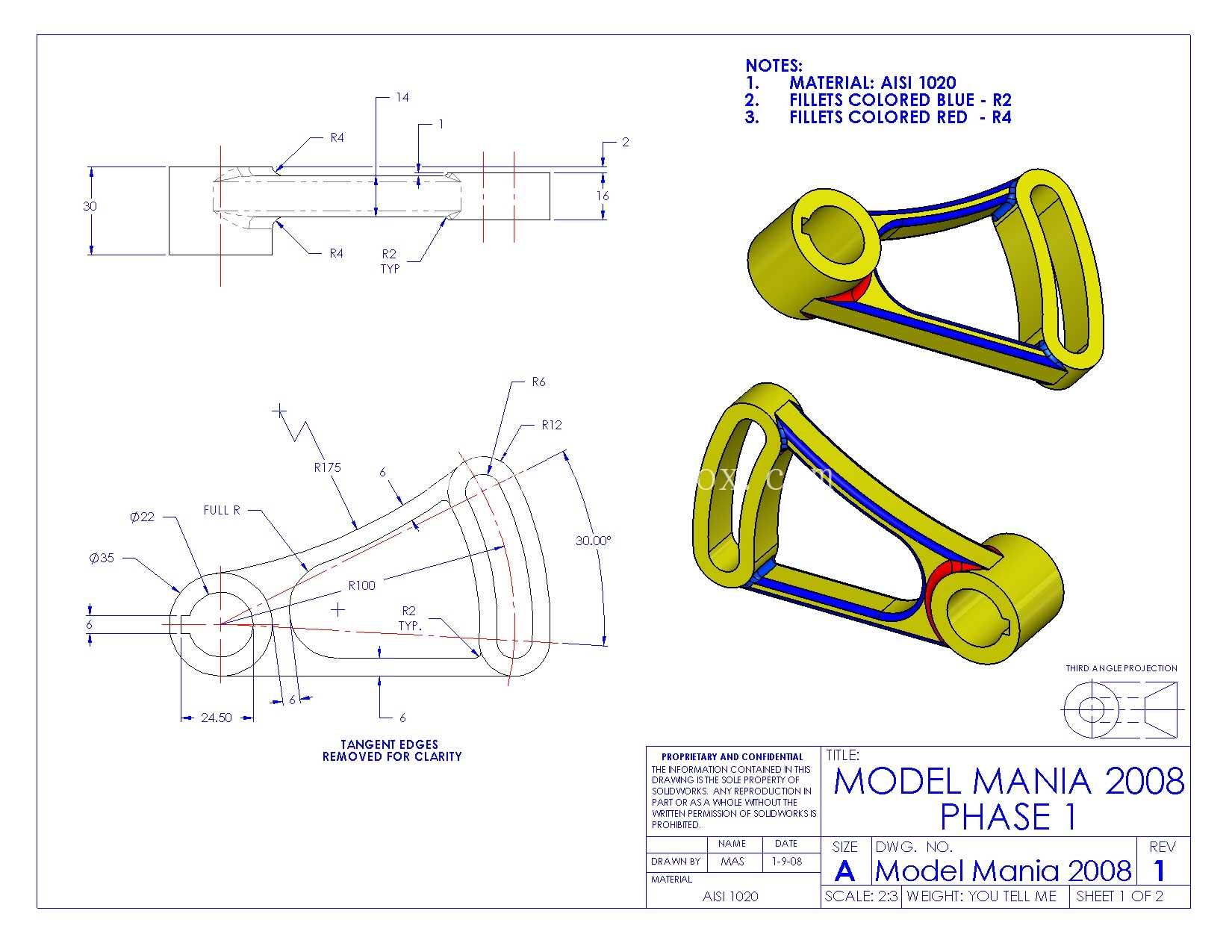

　　建模过程中需要先绘制两端安装端的截面轮廓，通过几何约束确定两安装端的相对位置，再通过放样特征生成中间连接臂的基础实体，之后切除中间的镂空区域，最后对所有棱边做倒圆角处理，倒圆角的半径需要根据相邻面的壁厚调整，避免出现壁厚不均的问题，影响后续如果做注塑或者铸造成型时的工艺性，镂空区域的内壁同样需要做圆弧过渡，保证整个构件的壁厚均匀，减少成型过程中的变形风险。这类构件在实际选型替换时，除了核对安装尺寸，还需要根据实际传递的力矩大小调整壁厚参数，如果传递力矩较大，可以适当增加圆筒端的壁厚与中间连接臂的截面厚度，或者更换强度更高的材料，避免受力时出现变形甚至断裂；如果是用于低负载的手动操作机构，则可以在现有结构基础上进一步做轻量化优化，降低操作时的阻力。
