双叉式杠杆操纵手柄结构设计

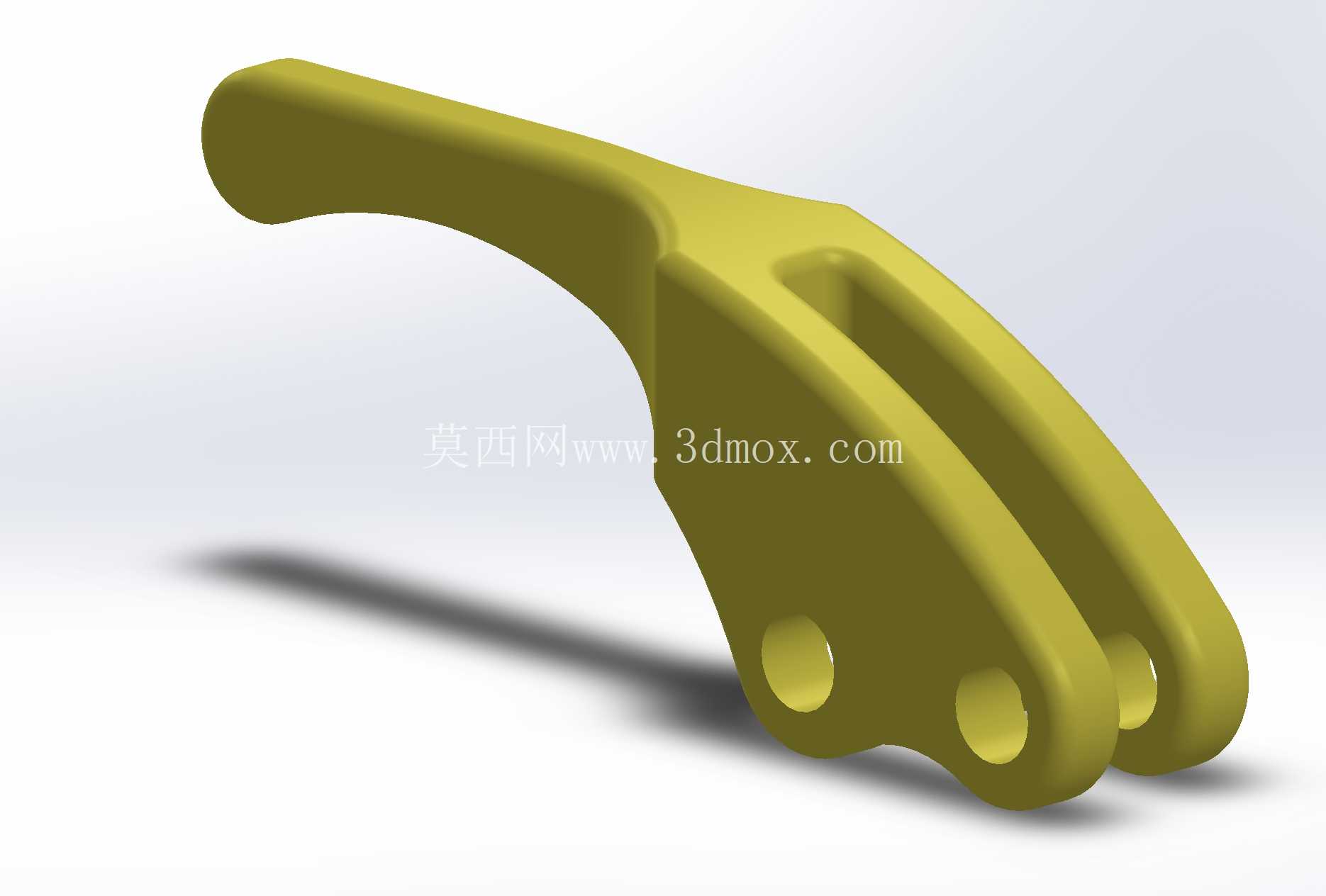

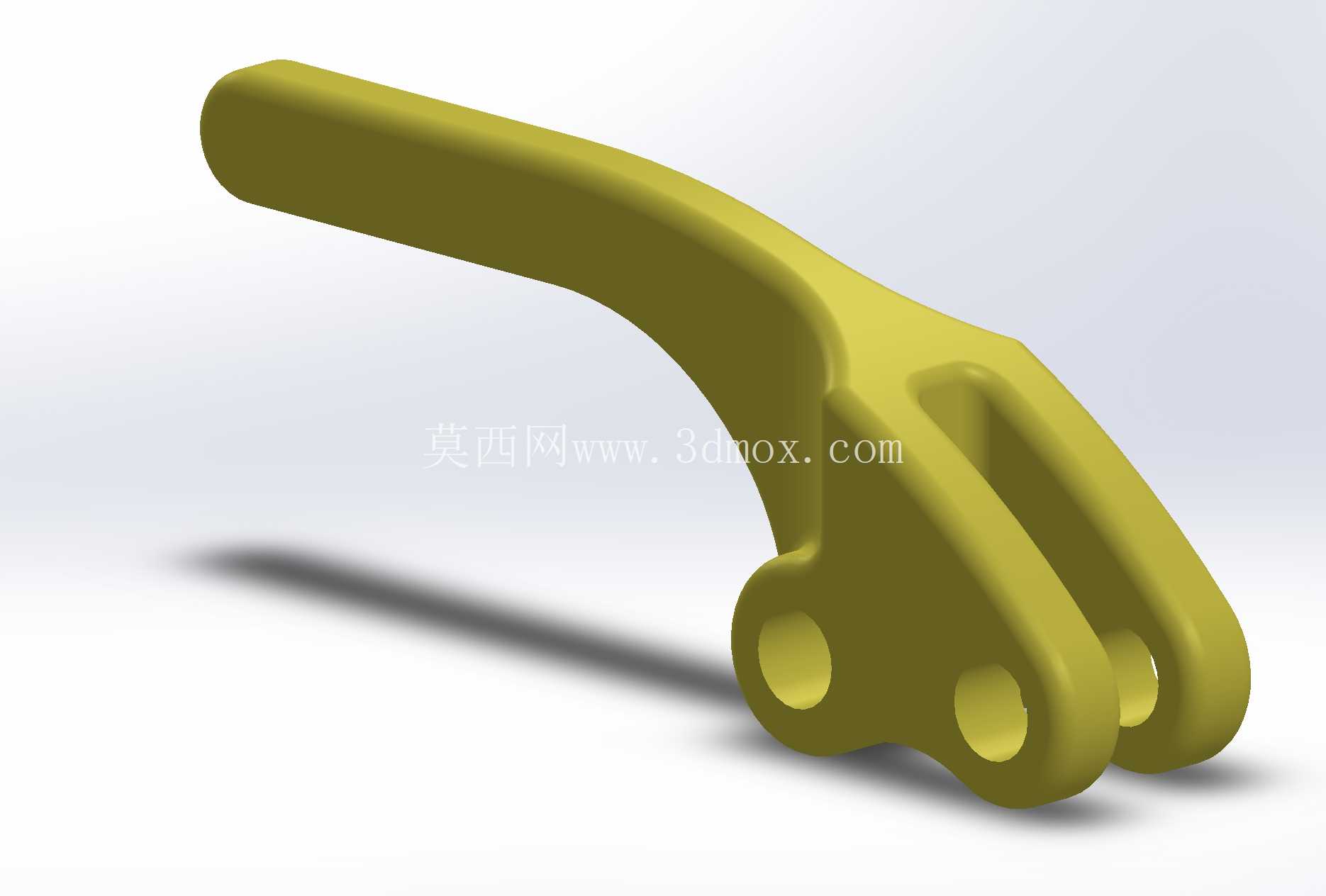

　　该零件属于手动操纵机构的核心受力构件，常见于小型工程机械操纵系统、园林机具离合控制、非机动车制动操纵、小型设备锁止机构等场景中，作为人手直接施力的传力部件，将手部的扳动作用力通过铰接支点传递到后端的拉索、连杆或者锁止销上，实现对应机构的动作切换。从结构形态来看，零件整体采用一体化锻造或铣削成型的等强度设计，握持段为符合人体工学的弧形过渡曲面，截面从握持端向铰接端逐步加宽加厚，匹配人手施力时的力矩分布特征，避免长时间握持操作出现硌手、应力集中断裂的问题。

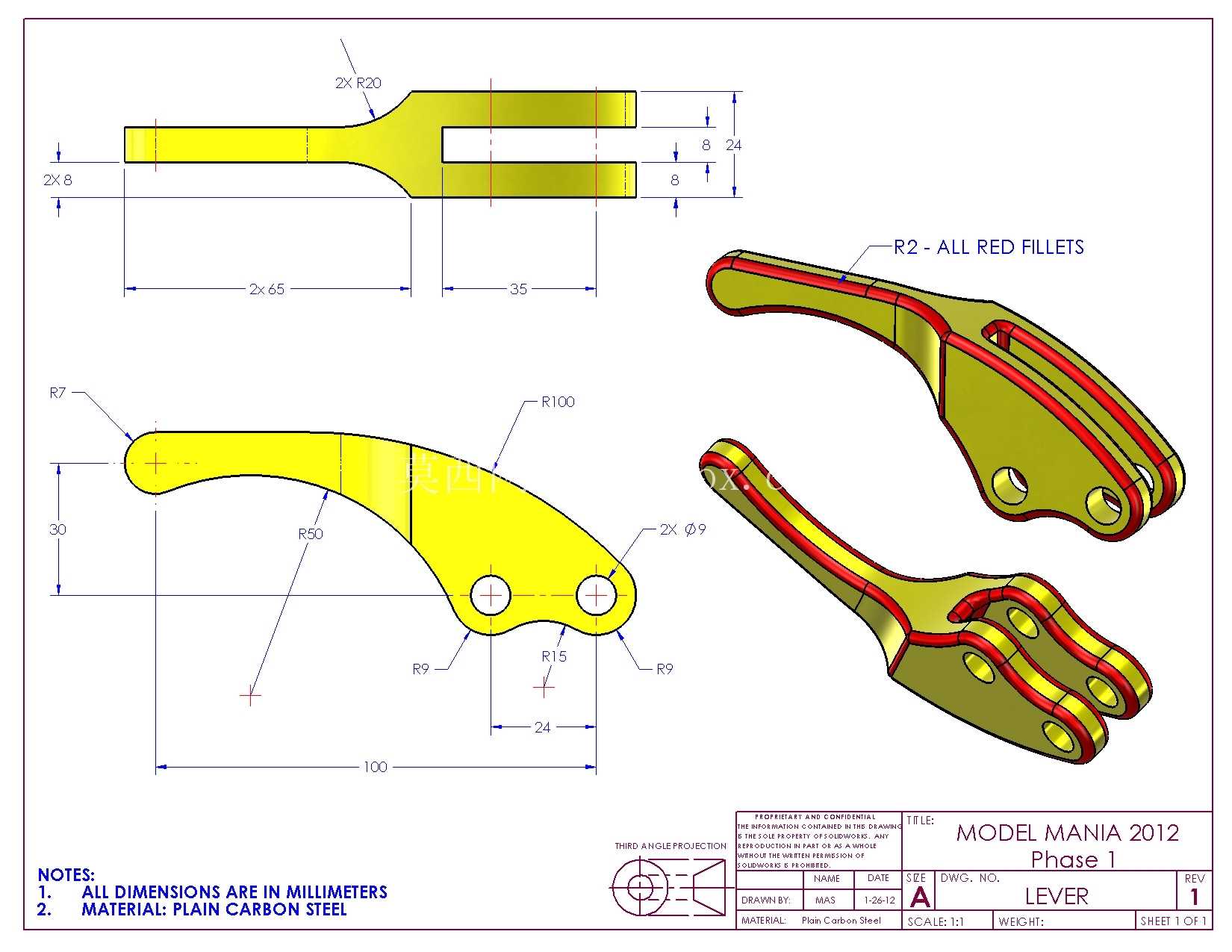

　　铰接端采用平行双叉耳结构，三个同轴铰接孔分别对应不同的安装连接需求：中间位置的孔为固定支点孔，用于将手柄铰接在设备的安装基座上，作为整个扳动动作的旋转中心；两侧叉耳上的孔为动作输出孔，用于连接传动拉杆或者拉索接头，当人手扳动手柄绕支点转动时，双叉耳同步带动传动件产生位移，输出操纵动作。设计过程中需要重点关注铰接孔的同轴度公差，三个孔的轴线平行度误差需要控制在0.02mm以内，避免安装后出现转动卡滞、铰接销偏磨的问题；握持段的曲面曲率需要匹配人手自然握持的弧度，表面做圆弧过渡处理，所有锐边倒钝R0.5以上，防止操作时划伤手部。

　　从安装边界来看，手柄的旋转平面内需要预留足够的摆动空间，以固定铰接孔为中心，握持端的最大摆动半径为120mm左右，双叉耳端的摆动行程对应传动件的工作行程，设计时需要校核极限扳动位置下零件与周边基座、其他构件的干涉间隙，最小安全间隙不小于3mm。零件的受力路径设计遵循最短传力原则，手部施加在握持端的作用力通过加强筋结构直接传递到铰接支点和输出孔位置，双叉耳之间的凹槽既可以避让安装基座上的凸台结构，也能在不降低整体结构强度的前提下减少零件自重，降低材料消耗。表面处理可以根据使用场景选择喷塑、氧化或者镀锌工艺，提升零件的耐磨、抗腐蚀性能，铰接孔内可以根据载荷大小选择加装铜套或者直接做淬火处理，提升铰接位置的耐磨性能，延长零件的使用寿命。

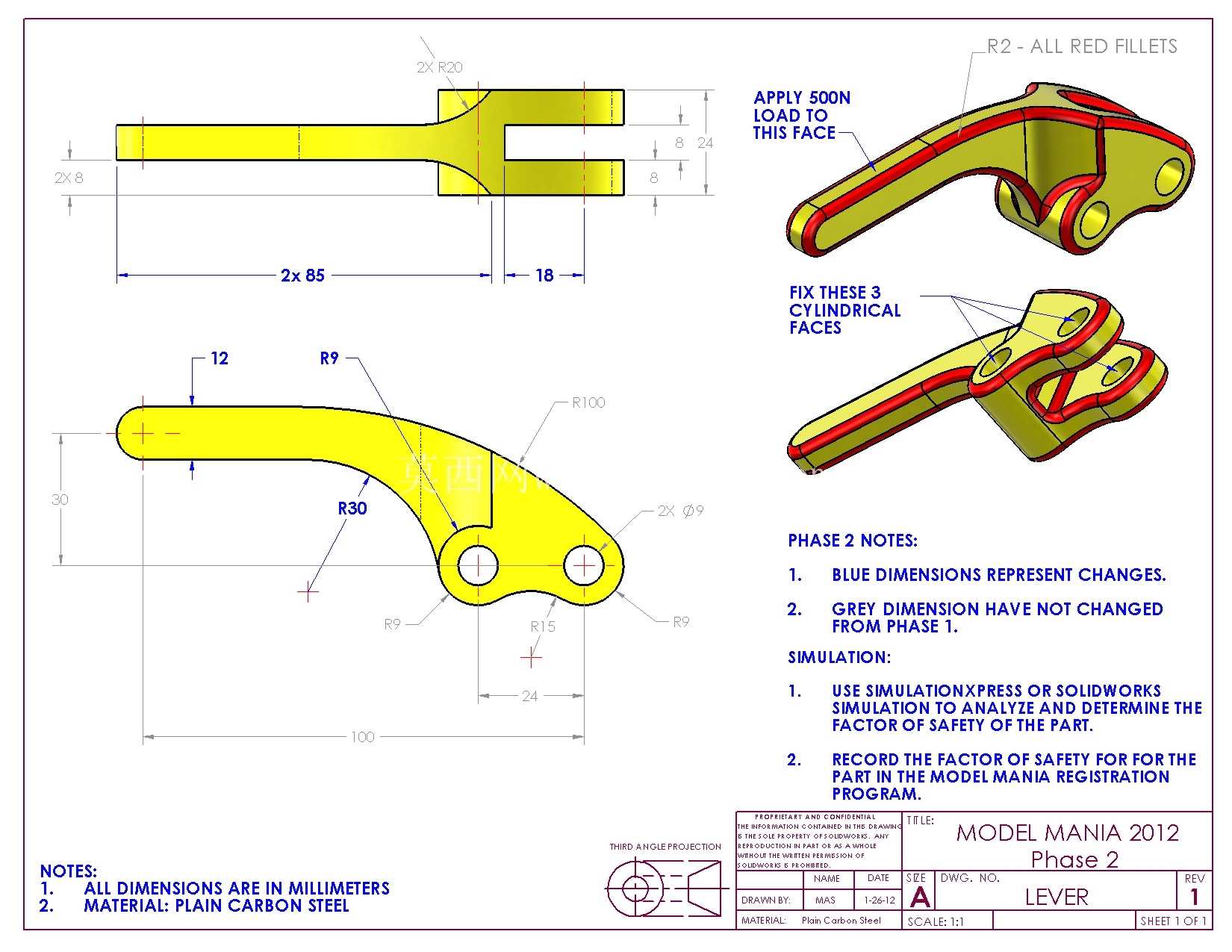

　　在建模过程中，采用配置化设计思路可以快速适配不同操纵力矩需求的场景：通过调整握持段长度改变力臂大小，匹配不同的操纵力需求；调整双叉耳的间距和铰接孔直径，适配不同规格的铰接销和传动接头，无需重新绘制整体轮廓即可快速生成系列化的零件模型，大幅提升同类型操纵件的设计效率。需要注意的是，这类杠杆操纵件在实际使用中会承受反复的交变载荷，设计时需要在握持段与双叉耳的过渡位置做圆角加强处理，避免应力集中导致的疲劳断裂，同时需要根据额定操纵力核算截面的弯曲强度，确保1.5倍额定载荷下零件的变形量在允许范围内，不会出现塑性变形影响操纵精度。
