可穿戴式眼动追踪护目镜结构设计

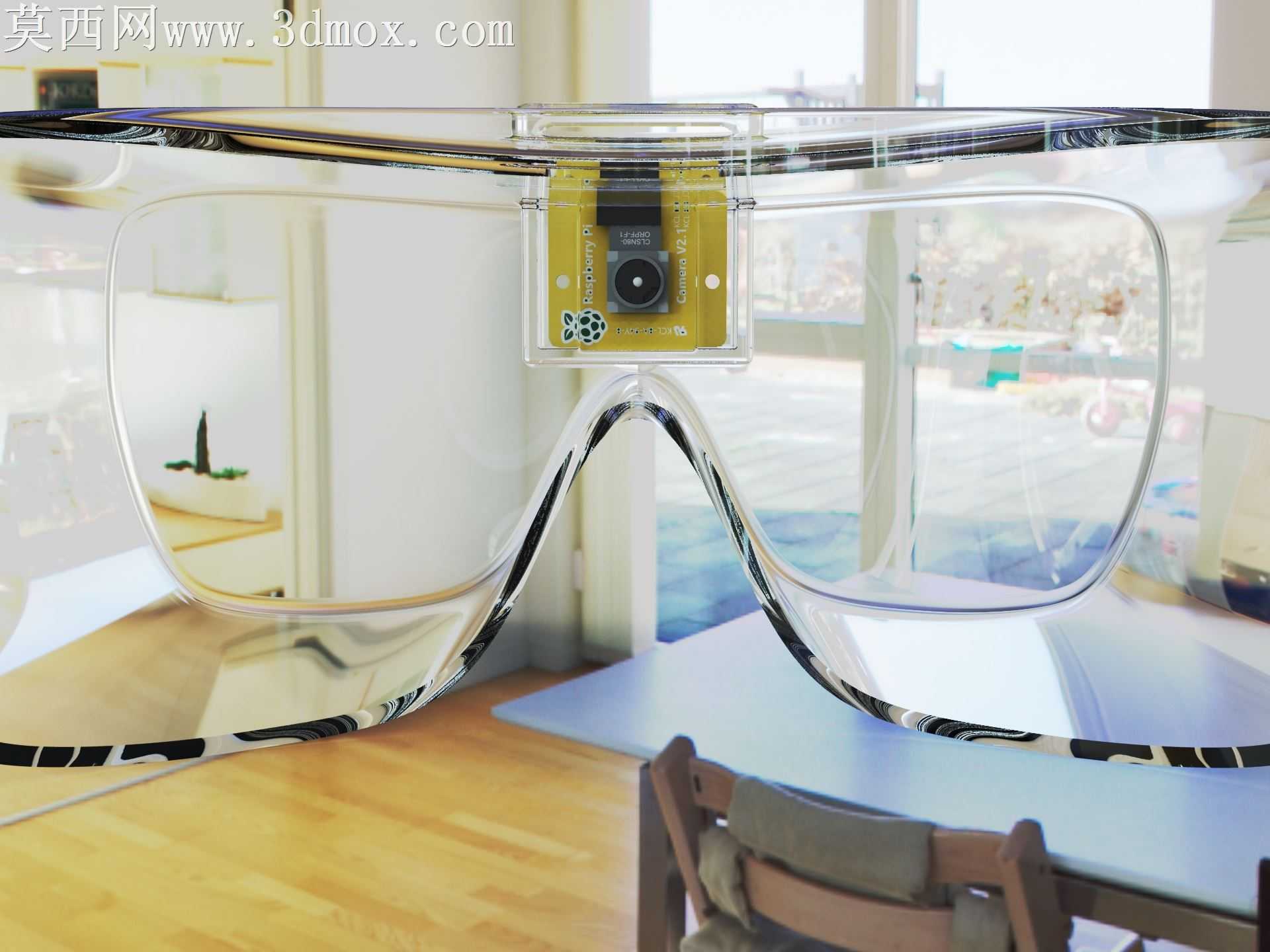

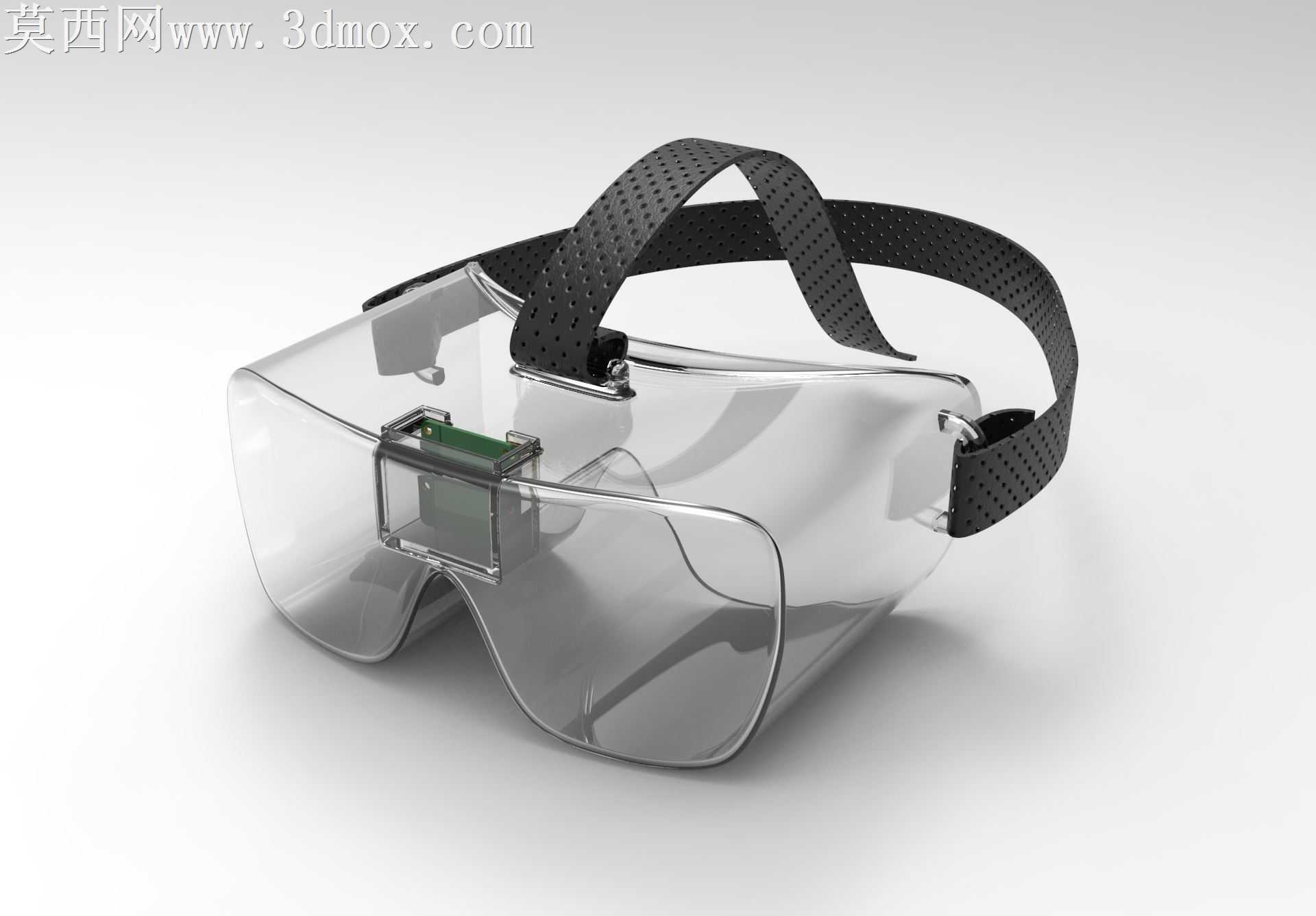

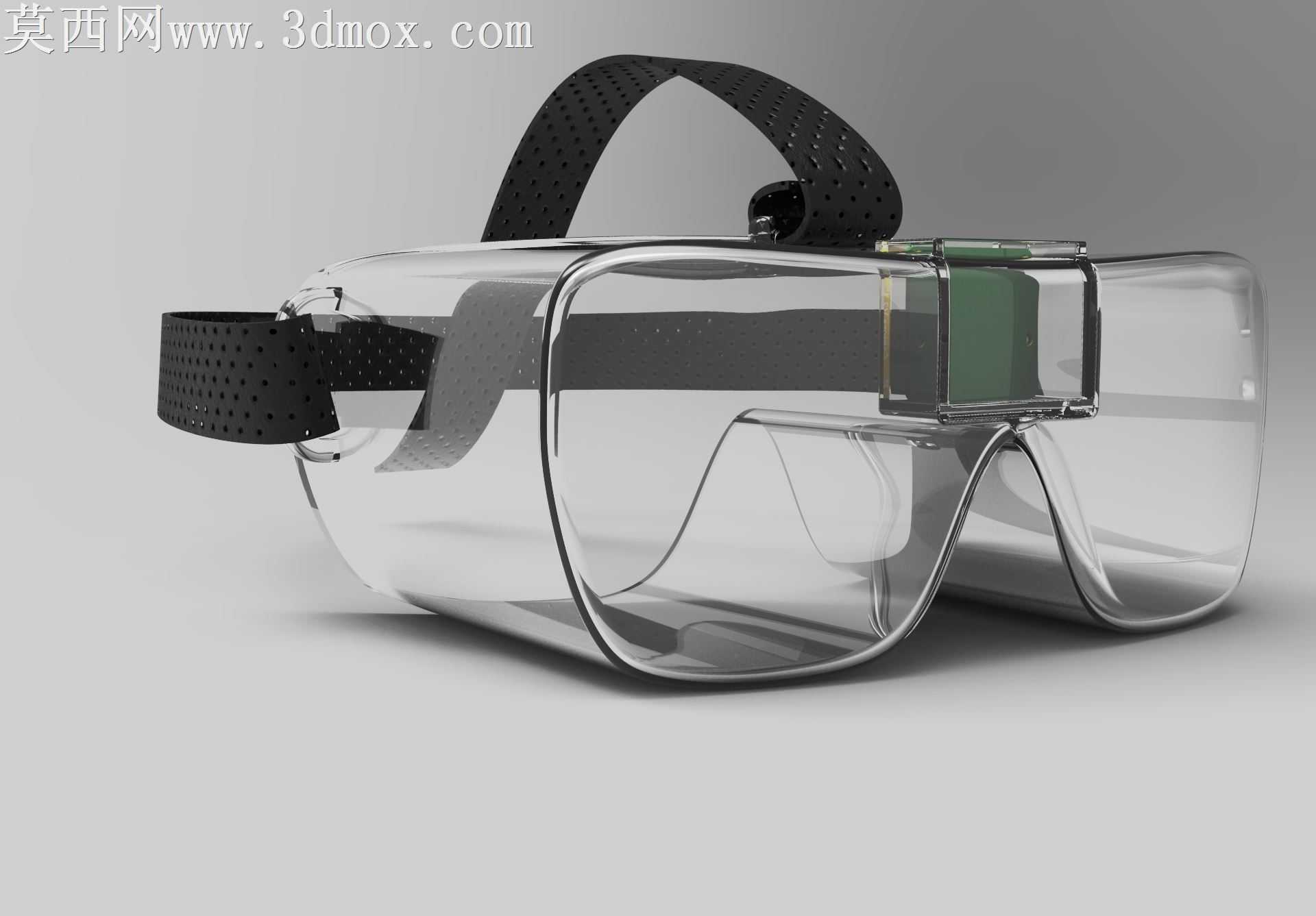

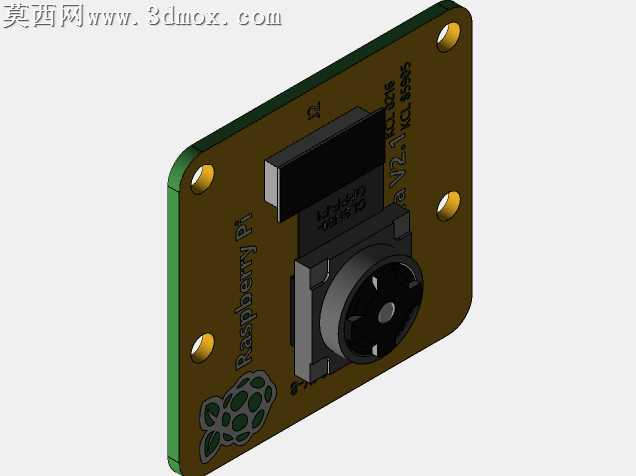

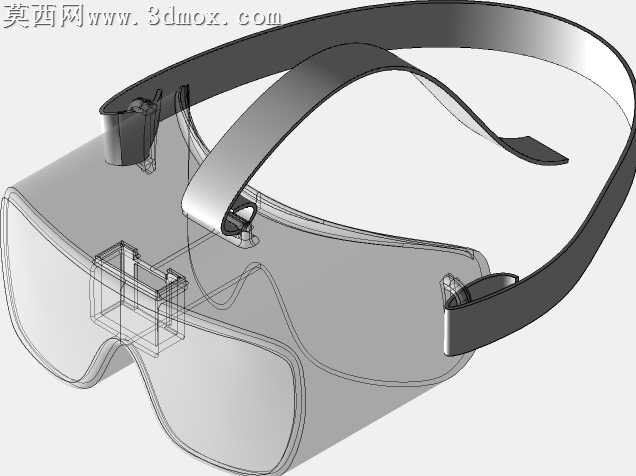

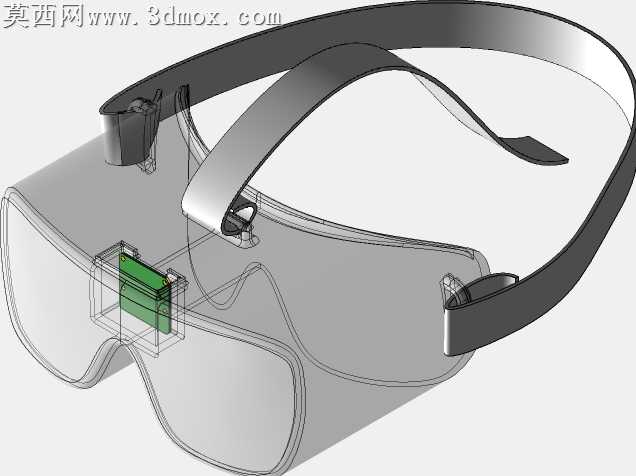

本作品为可穿戴式眼动追踪护目镜的三维设计方案，建模阶段采用参数化建模逻辑完成全结构搭建，首先围绕人体头面部佩戴适配性确定整体轮廓基准，将护目镜主体拆分为透明镜片主体、集成模组安装座、弹性绑带、金属连接扣件四个核心模块逐一构建。透明镜片部分采用曲面放样命令生成贴合面部弧度的一体化结构，建模时预留出光学模组的嵌入式安装槽位，槽位边缘做圆角过渡处理避免应力集中，同时保证镜片整体的光学通透区域不受安装结构遮挡。弹性绑带部分通过扫描路径配合多孔纹理阵列完成建模，还原真实绑带的透气孔排布与弧度弯折形态，绑带与镜身连接的金属扣件采用钣金折弯特征构建，还原扣件的卡扣锁紧结构，保证绑带长度调节的结构可行性。材质与渲染阶段，透明镜片赋予高透光PC材质，调整材质的折射度与粗糙度参数模拟真实护目镜镜片的防眩光半通透质感，安装座部分赋予哑光黑色工程塑料材质，还原电子模组外壳的细腻磨砂触感，弹性绑带赋予带细微纹理的黑色尼龙材质，通过纹理贴图还原绑带表面的防滑点阵纹理，金属扣件赋予抛光镀铬金属材质，调整反射参数还原金属件的高光反射效果，渲染时采用柔光箱布光方案，主光源从侧上方打亮镜身整体轮廓，补光弱化镜片下方的阴影区域，突出透明镜片的通透感与模组的结构细节，背景采用浅灰色渐变背景突出产品主体。设计思路上围绕真实场景下的自然眼动捕捉需求展开，整体结构在保证眼动追踪模组安装稳定性的前提下，尽可能压缩镜身前部的体积重量，避免佩戴时产生下坠感，绑带采用宽面弹性设计分散头部压力，镜片边缘做贴合面部的软包边结构预留位，提升长时间佩戴的舒适度，光学模组的安装角度经过反复调整校准，保证模组摄像头能够精准捕捉眼部运动轨迹，同时不会对使用者的正常视线产生遮挡，整体结构兼容三维打印制作要求，所有零部件的壁厚、连接结构均符合FDM与光固化3D打印的工艺要求，无需额外支撑即可完成大部分零件的打印制作，组装后可实现真实环境下的眼动数据采集功能，兼顾佩戴舒适性与追踪精度要求。
