带托盘装载系统拖车的桥式运输机设计

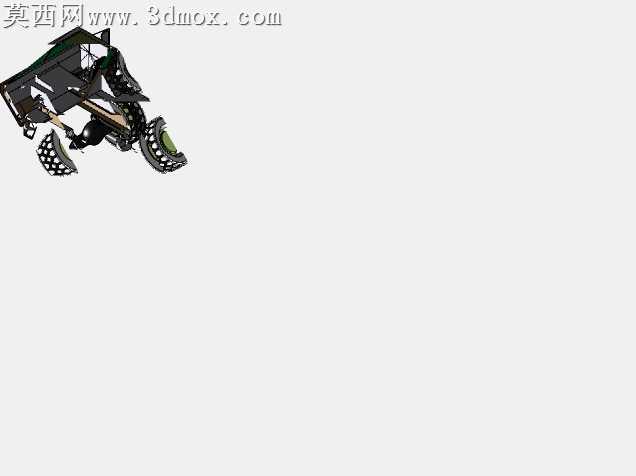

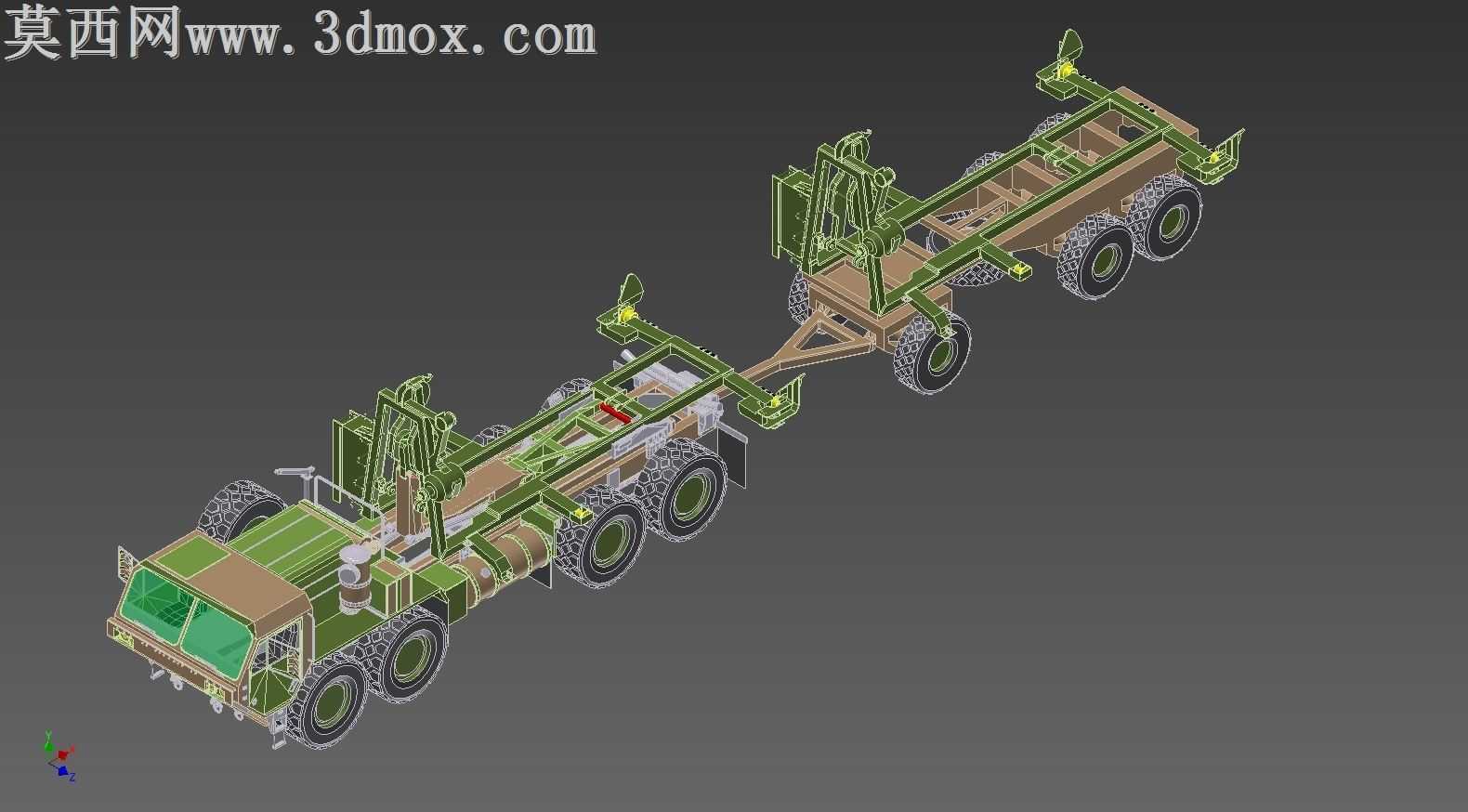

本作品为适配BEB、架桥船使用的普通桥式运输机及配套带托盘装载系统拖车、BAP桥式托盘适配器的三维建模作品，整体采用等轴测视角完成渲染展示，完整还原了整套运输装备的结构细节与连接逻辑。建模过程中首先对主运输车的底盘结构进行精准搭建，采用8×8多轴重型越野底盘布局，逐一还原每一组轮胎的悬挂结构、轮毂细节与胎面纹理，驾驶室部分采用军绿色哑光金属搭配浅棕色装甲面板的材质设定，前挡风玻璃设置半透明带轻微反光的材质效果，还原军用车辆驾驶室的防护设计特征。主运输车的车架部分采用高强度钢结构材质表现，表面做轻微的旧化质感处理，车架上集成的桥式作业机构逐一还原支撑臂、锁定装置、连接铰点的结构细节，每一处液压管路、固定卡扣都做了精细化建模，避免结构出现简化失真的问题。配套的拖车部分同样采用多轴底盘设计，通过专用牵引连接机构与主运输车实现刚性连接，拖车上搭载的托盘装载系统完整还原导向滑轨、锁定卡扣、承载托架的结构，能够清晰展示托盘装载的作业逻辑。BAP桥式托盘适配器作为核心连接适配部件，建模时重点还原其与主车、拖车、托盘的多维度连接接口，每一处定位销、锁紧装置的结构都做了1:1的比例还原，确保整套模型的装配逻辑完全符合实际装备的使用要求。材质设置上针对不同部件做了区分处理：轮胎采用黑色橡胶材质带细微颗粒质感，金属结构件根据功能不同分别设置哑光军绿漆面、裸露金属防锈涂层、镀铬液压杆等不同材质效果，玻璃部件添加环境反射与透明度参数，让整体渲染效果更具真实感。整套模型的结构设计完全围绕实际运输作业需求展开，主车与拖车的连接机构预留了足够的转向活动空间，多轴底盘的悬挂结构做了活动关节的预留设计，托盘适配器的接口尺寸完全匹配主车与拖车的承载机构，能够直观展示整套装备从牵引行驶到托盘装载、桥架适配的全流程结构逻辑，可用于装备结构展示、作业原理演示等相关场景使用。
