废水过滤系统集水坑污水箱结构设计

　　在工业废水处理、厂区生产排污、商用建筑中水回用等场景中，前端集水单元的结构合理性直接影响整套过滤系统的运行稳定性，这款污水箱正是为废水过滤系统的集水坑工位配套设计的储水导排构件，承担着来水暂存、均质稳流、大颗粒杂质预沉降的核心作用，避免瞬时大流量来水直接冲击后端过滤单元，造成滤料堵塞、泵组负载波动等常见工程问题。从实际应用场景来看，这类箱体多安装在车间排污管网末端、污水处理站前端集水基坑内，或是小型一体化废水处理设备的进水段，需要适配土建基坑的安装边界，同时兼顾后期运维的操作空间，设计阶段优先考虑了焊接装配的工艺性，所有板件拼接处均预留了标准焊接收缩余量，侧壁加强筋的排布完全匹配常用钢板折弯模数，

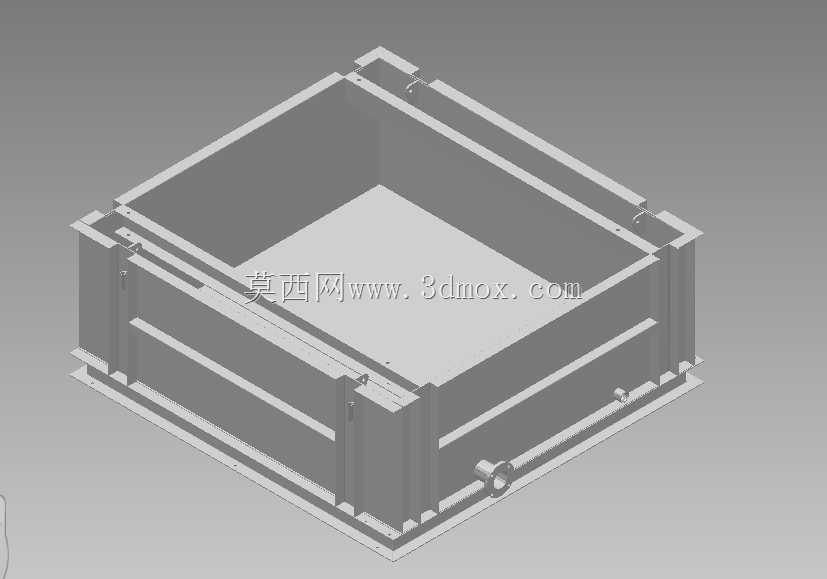

　　不需要额外定制异形型材就能完成下料加工，能有效压缩生产环节的材料损耗与加工工时。箱体采用敞口式方形结构设计，相比圆形储水构件，方形结构在基坑内安装时的空间利用率更高，能在相同占地面积下获得更大的有效储水容积，侧壁设置的多层横向加强筋，是根据满水状态下的静水压力分布计算排布的，下部筋条间距小于上部，抵消水深增加带来的侧壁压强提升，避免长期满水运行出现侧壁鼓胀变形的问题，箱体底部预留的管路接口位置经过标高核算，刚好匹配常规排污泵的进水口安装高度，接口处做了加厚凸台设计，能承受管路连接时的扭矩载荷，不会因为管道震动出现焊缝开裂、渗漏的问题。箱体顶部四周设置的折边结构，一方面是作为安装时的承重支撑边，

　　搭放在基坑顶部的混凝土承重台或是设备框架的支撑梁上，不需要额外做底部承重支架就能完成固定，另一方面折边外翻的结构能避免箱体上的凝结水、洒落的废水顺着箱体外壁流到安装缝隙里，减少基坑内的积水腐蚀风险，侧壁上预留的多个安装位，可以根据实际项目需求加装液位传感器、溢流管、排空管等附属配件，不需要后期在箱体上重新开孔焊接，降低现场改造的施工难度。从安装边界来看，这款箱体的外形尺寸适配常见的小型废水处理站集水坑规格，外部长宽尺寸预留了土建施工的误差余量，即使基坑内壁存在少量施工偏差，也能顺利完成吊装就位，箱体的有效储水容积按照前端来水峰值流量10分钟的停留时间设计，足够缓冲生产车间间歇性排污带来的流量波动，给后端过滤系统留出稳定的进水条件，

　　底部做了微坡度设计，坡向排污接口位置，能在箱体排空时减少内部积水残留，避免污泥长期沉积在箱底发臭、增加清理难度。在结构细节处理上，所有板件的拼接内角都做了圆弧过渡处理，不存在直角清洁死角，后期人工清理箱底沉积的污泥、大颗粒杂质时，不会出现边角位置淤积难以清理的问题，侧壁的加强筋同时可以作为内部检修时的临时踩踏支撑，不需要额外设置爬梯，小尺寸箱体运维人员可以直接借助加强筋下到箱底完成清理作业，敞口设计也方便日常巡检时直接观察箱内水位、杂质沉积情况，不需要额外开设观察孔，减少了渗漏点的数量。不同于普通的焊接储水箱，这款污水箱的设计完全围绕废水过滤前端的工况需求做了针对性优化，没有多余的冗余结构，所有结构设计都服务于稳流、储水、便于安装清理的核心功能，不管是作为钢结构一体化废水设备的集成组件，还是单独安装在土建集水坑内作为集水单元，都能很好地适配现场工况，减少现场安装的适配调整工作量，也能降低长期运行过程中的结构故障概率。
