14.5米三轴低平板液压坡道异常拖车设计

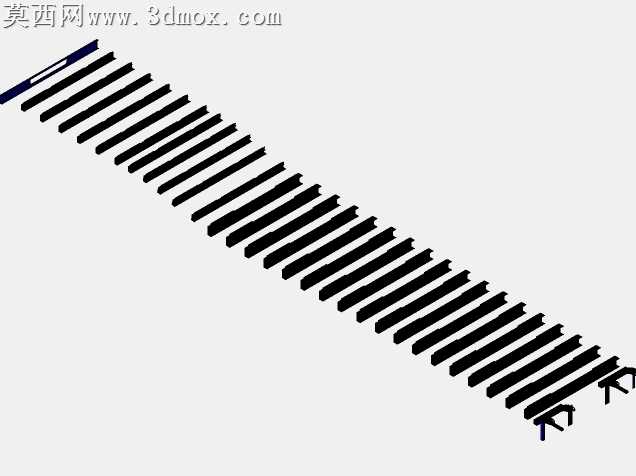

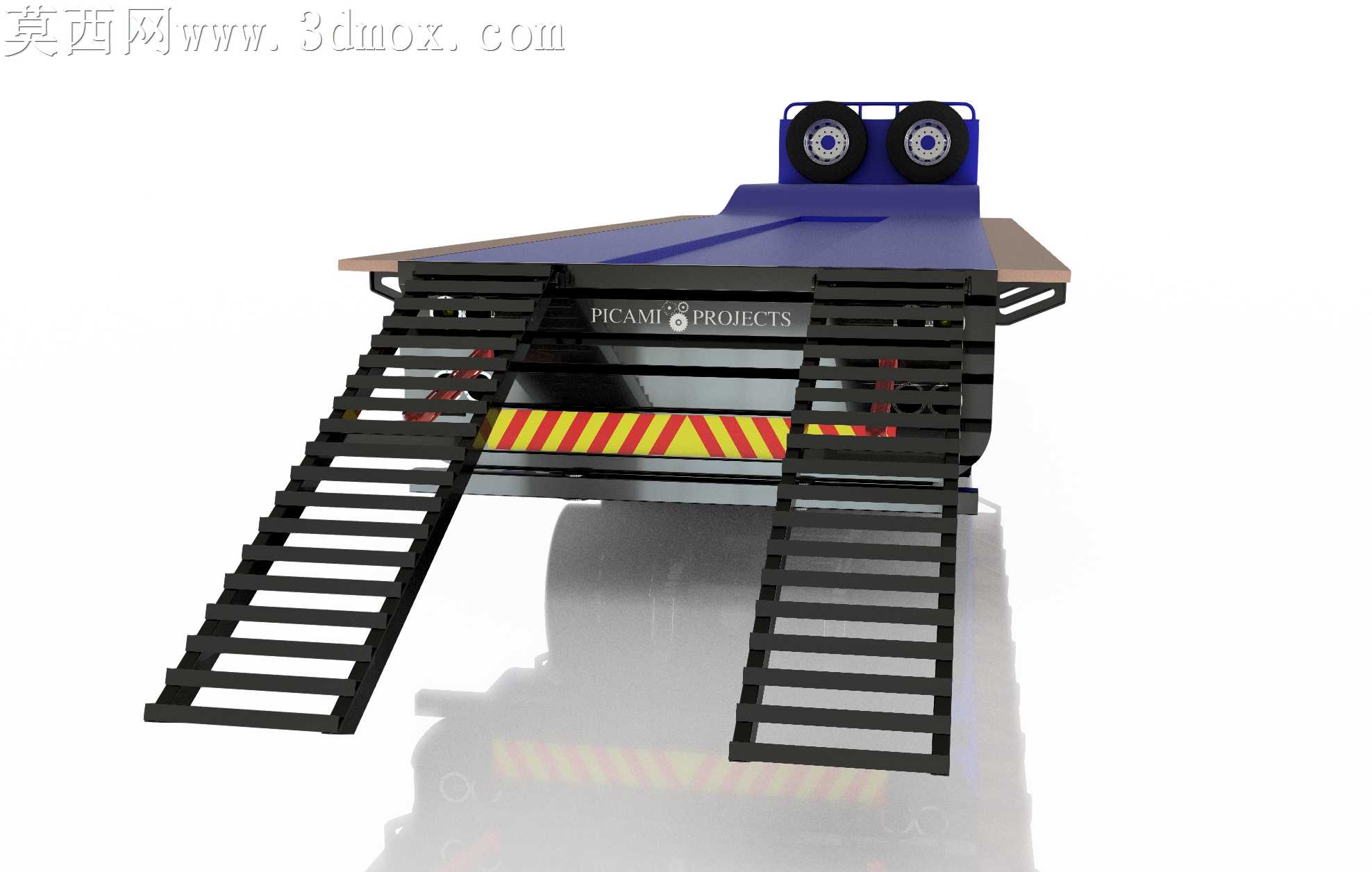

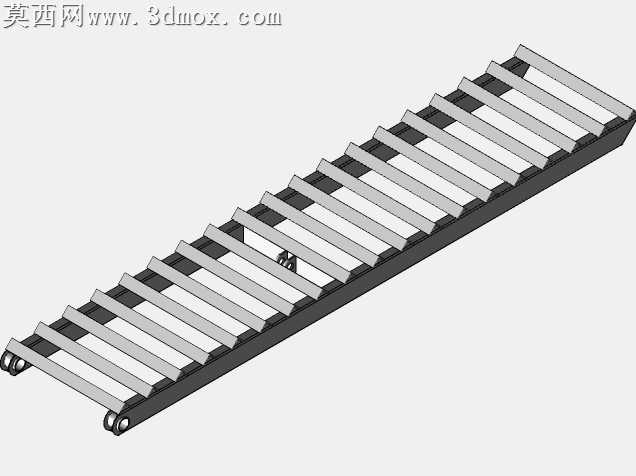

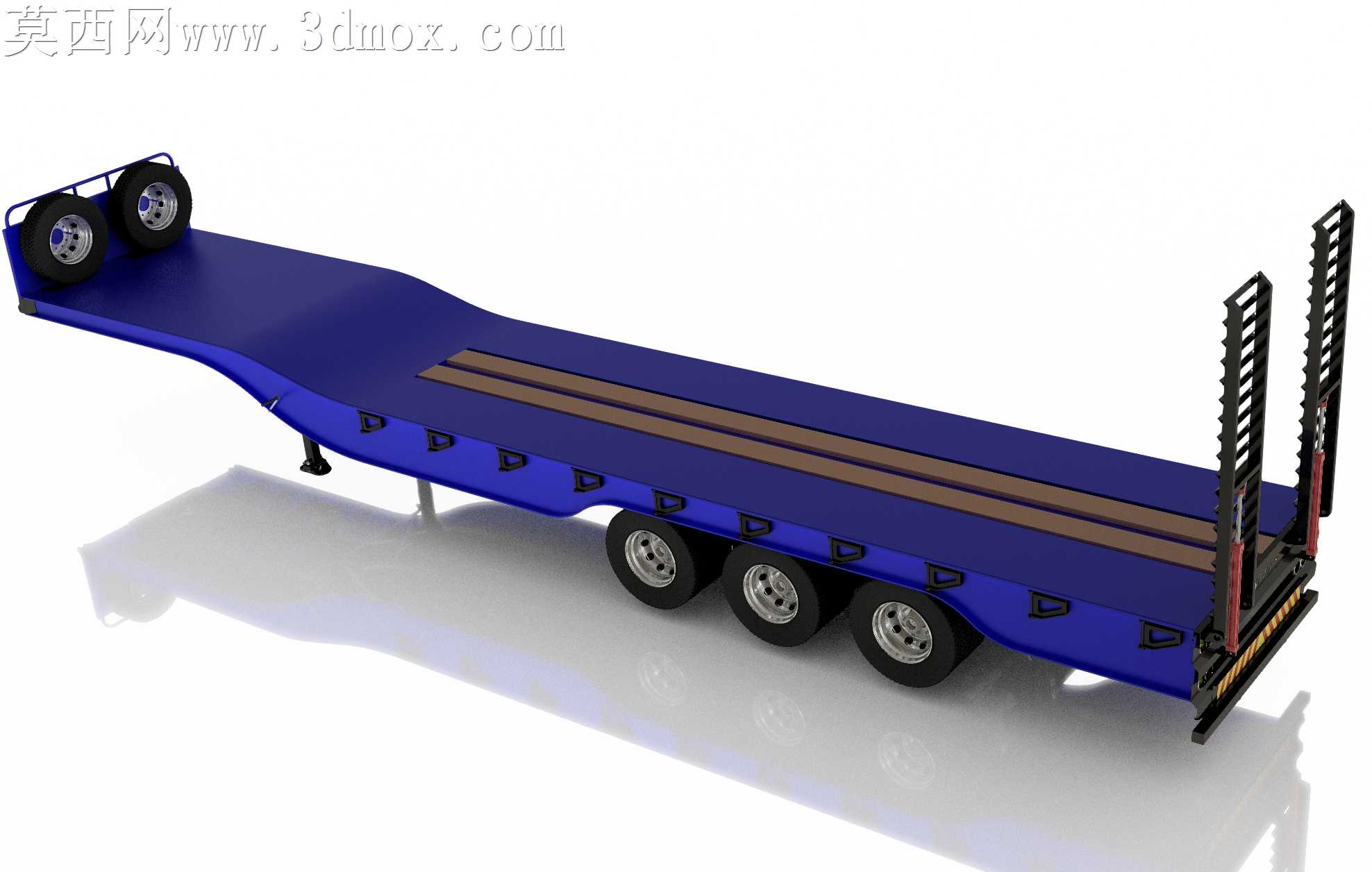

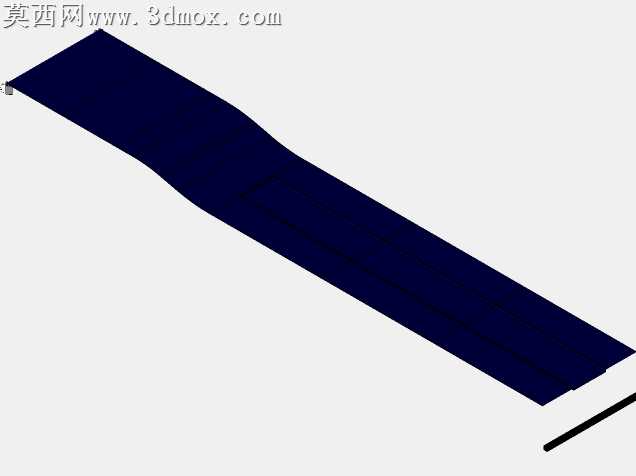

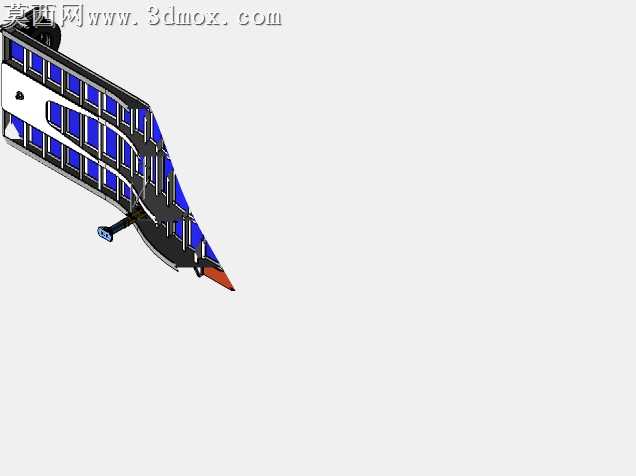

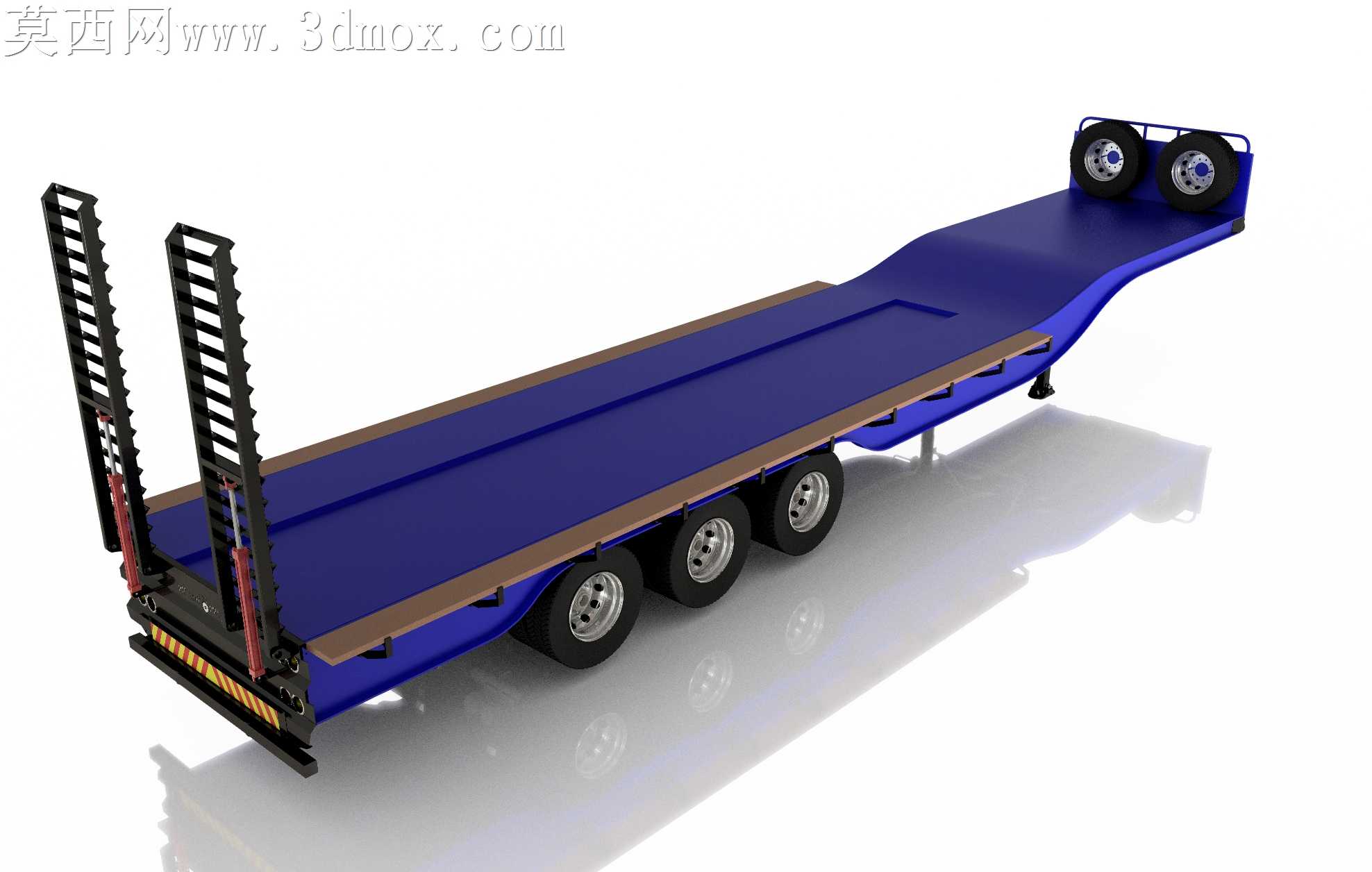

本作品为一款非标准规格的低平板拖车三维建模设计，整车宽度设定为2600mm，总长度达14.5米，整体建模围绕坡道液压操作的核心功能目标展开搭建。建模过程中首先完成拖车主体承载平台的结构搭建，低平板主体采用下沉式承载面设计，主承载面铺设防滑承载条带，平台侧边设置多组标准系留挂点，用于运输过程中固定所载工程设备或重型货物；行走部分采用三轴布局设计，区别于常规串联轴的悬架配置，对适配的悬架结构做了针对性调整，匹配重载型轮胎与轮毂组件，保障重载工况下的承载稳定性。车尾部分设计了双列立式爬梯结构，爬梯配套液压操作机构，可实现坡道的收放与角度调节，满足工程机械设备自行上下拖车的使用需求；车头端设置两组备用轮胎挂载位，同时配备可收放的支撑支腿，用于挂车脱离牵引车时的静态支撑。建模阶段对各功能组件的装配关系做了完整还原，对爬梯的铰接结构、液压部件的安装位、车桥与车架的连接点位都做了精细化处理，材质渲染阶段为承载平台赋予深蓝色金属漆面材质，爬梯结构做黑色防滑纹理处理，轮胎部分还原橡胶材质的哑光质感与轮毂的金属光泽，整体渲染效果清晰呈现各部件的结构特征与材质区分。设计过程中参考了成熟的重载挂车悬架、车架结构方案，在常规低平板拖车的结构基础上调整了轴组布局与坡道操作形式，形成适配特殊使用需求的非标准拖车方案，完整还原了整车从车架、行走机构、坡道机构到附属配件的全部装配结构，各部件的连接逻辑、运动预留空间都做了合理性校验，确保三维模型能够直观呈现该款异常规格拖车的完整设计形态与功能特征。
