Frax3D开源自动急救呼吸机结构设计

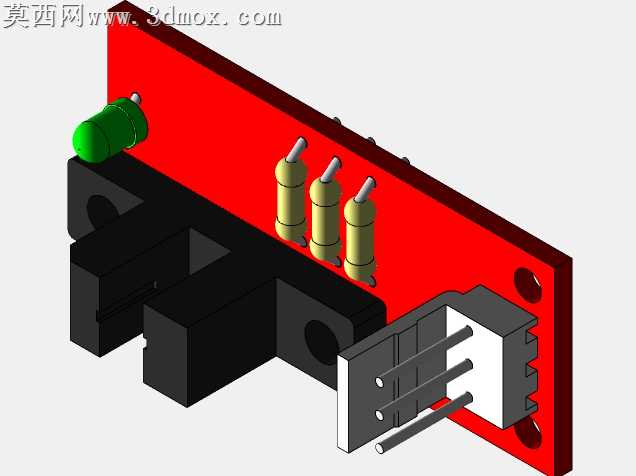

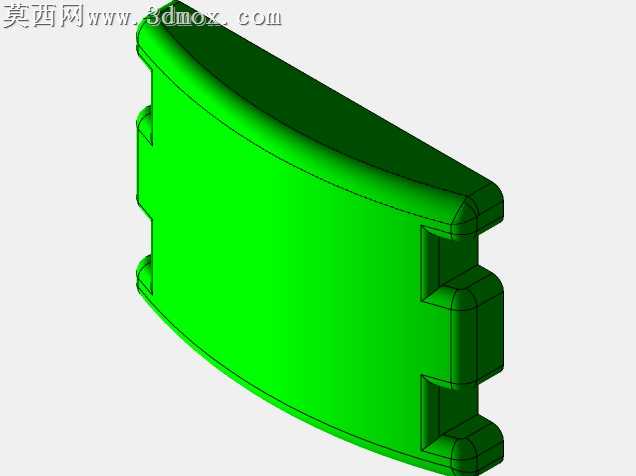

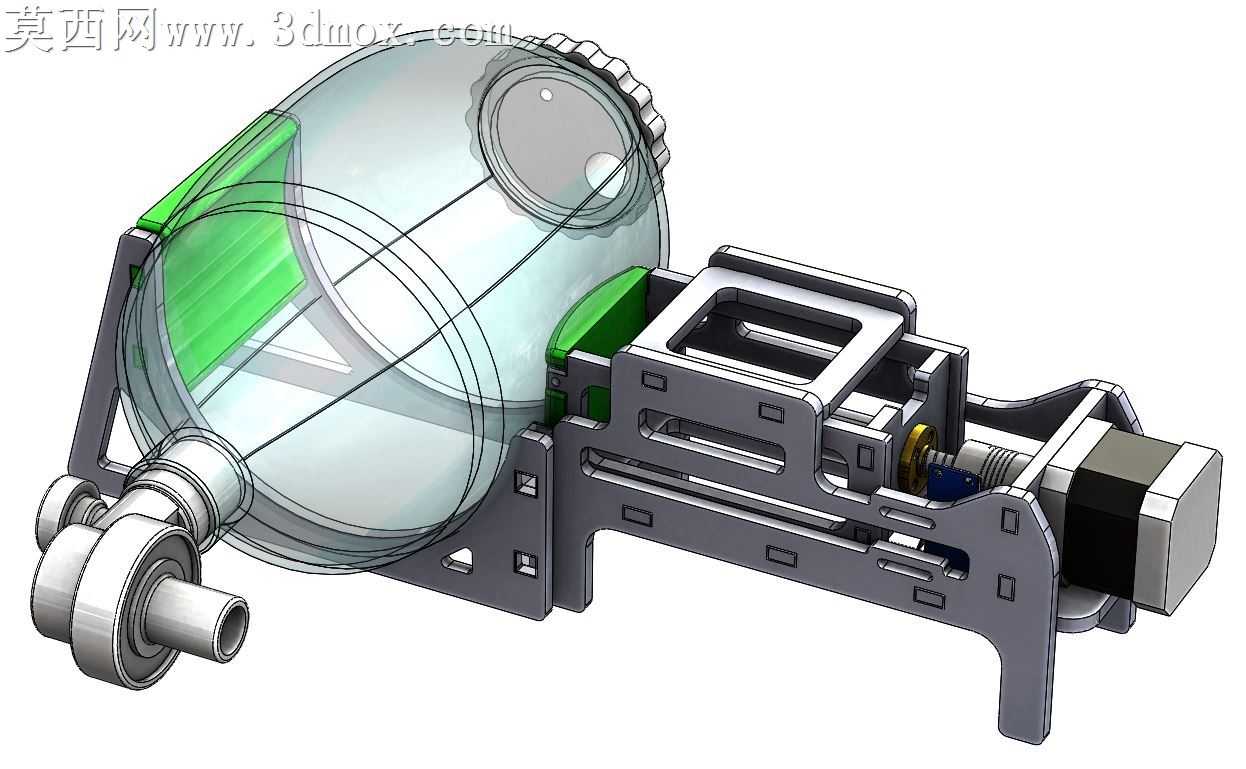

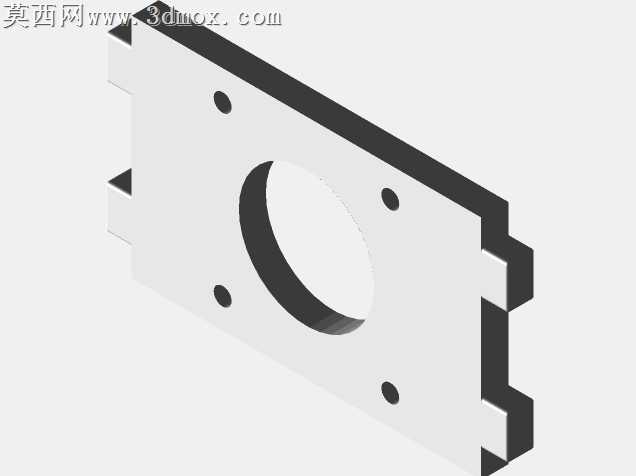

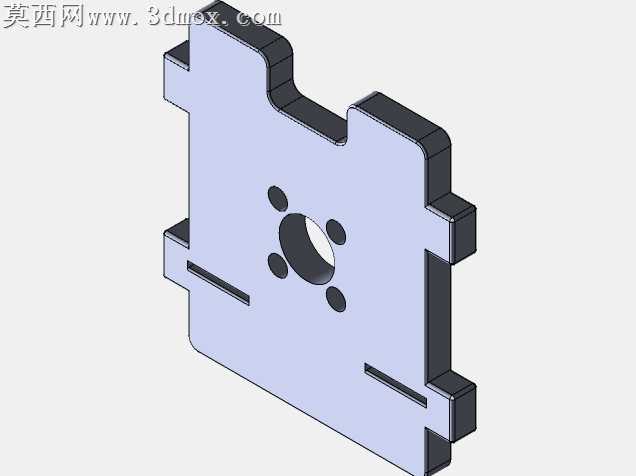

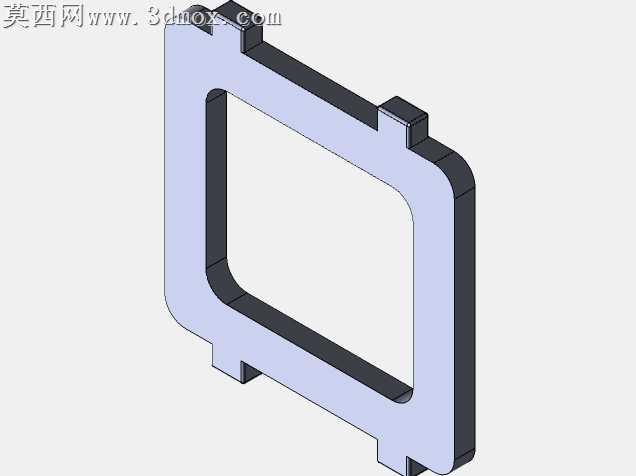

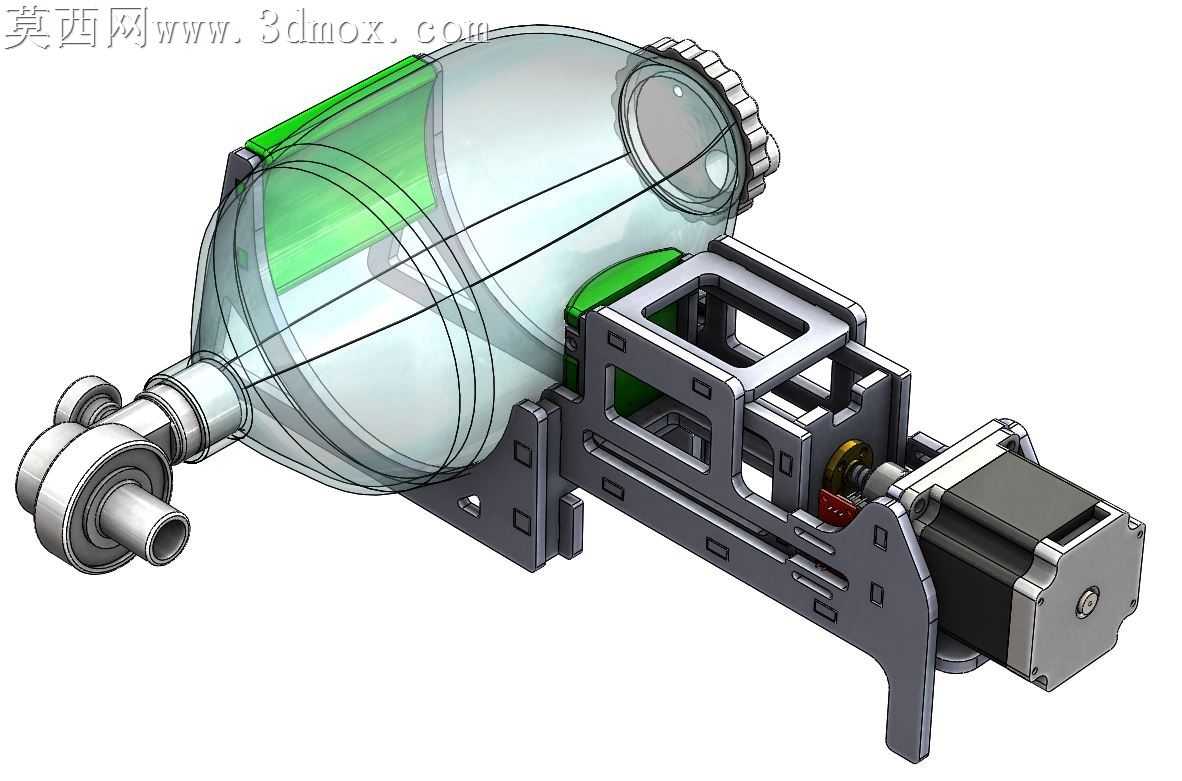

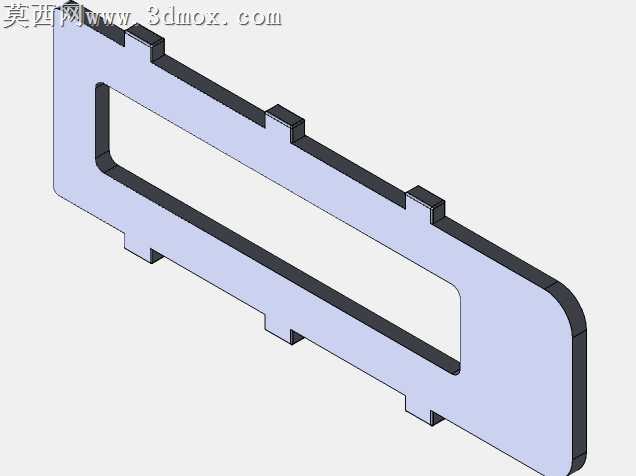

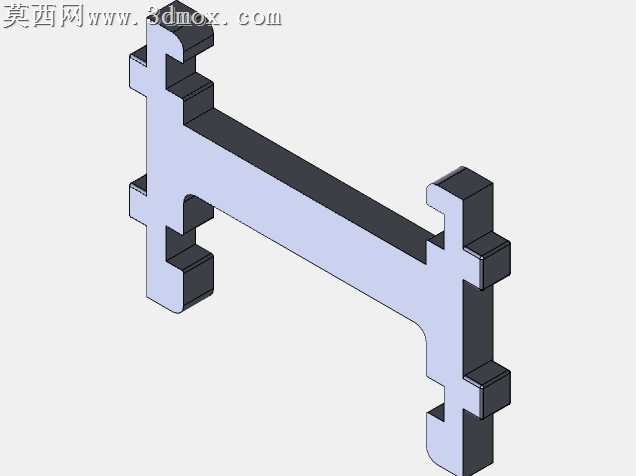

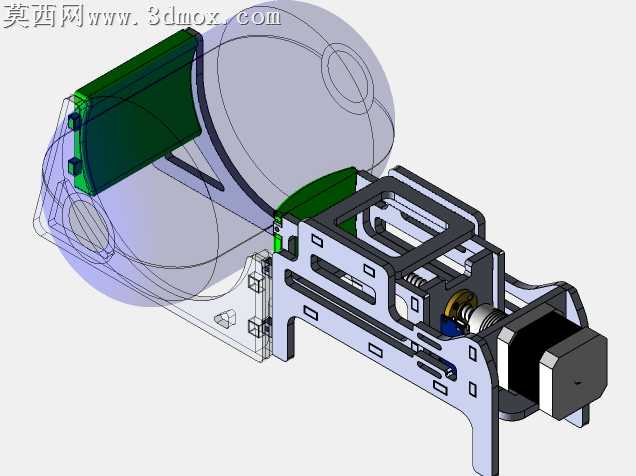

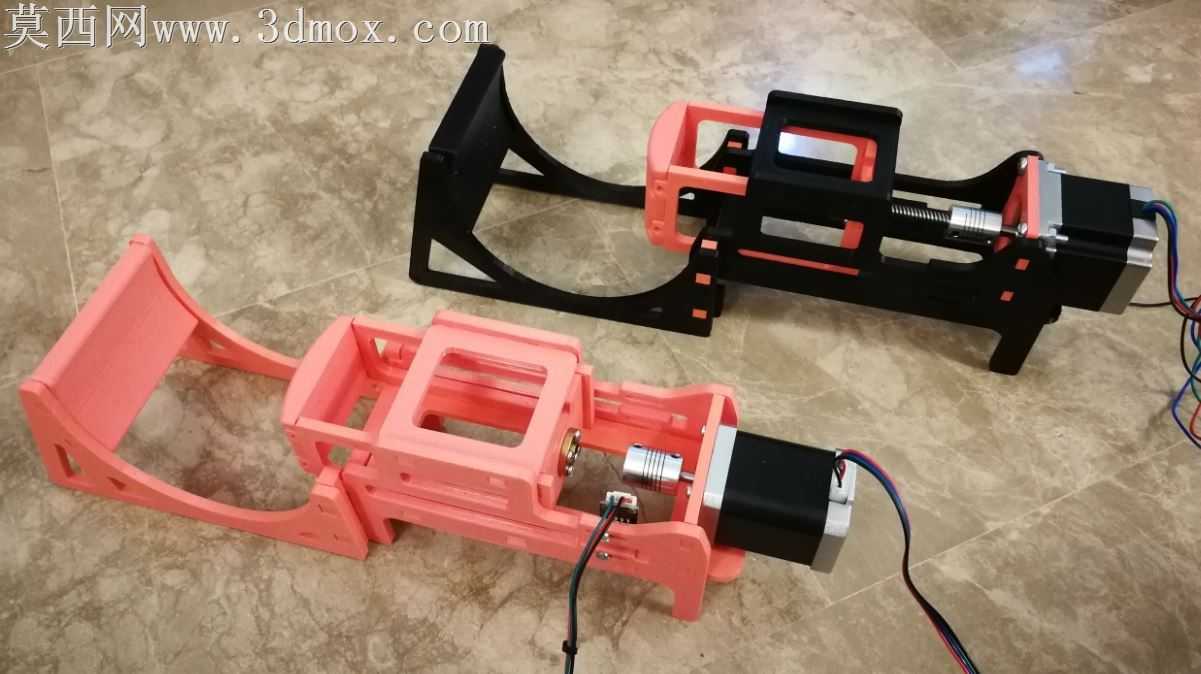

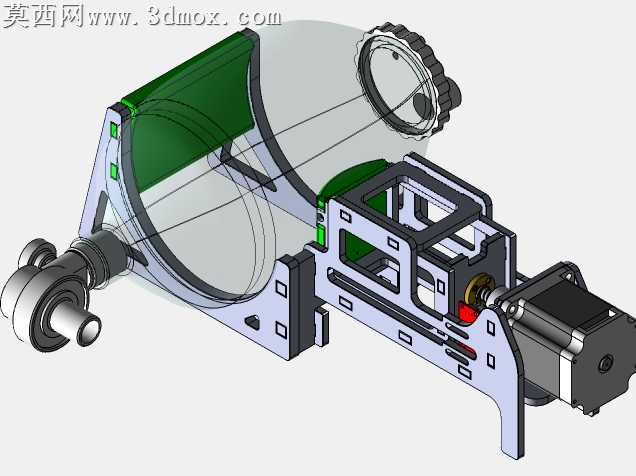

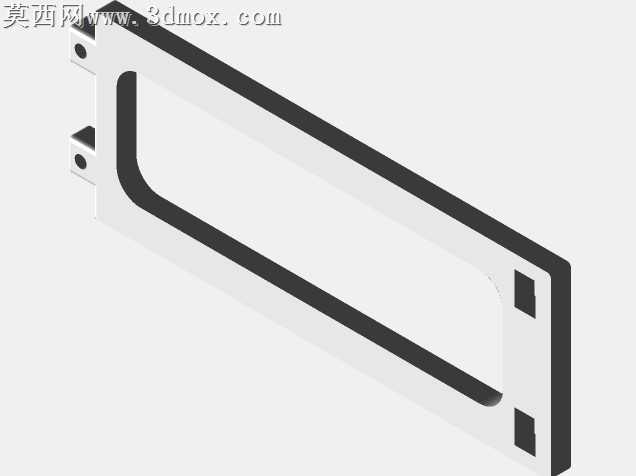

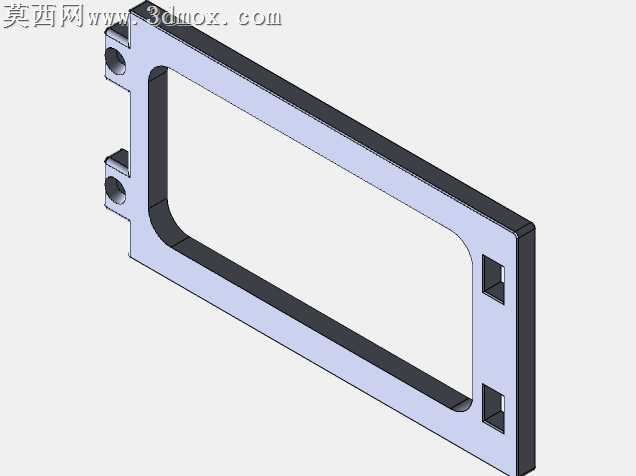

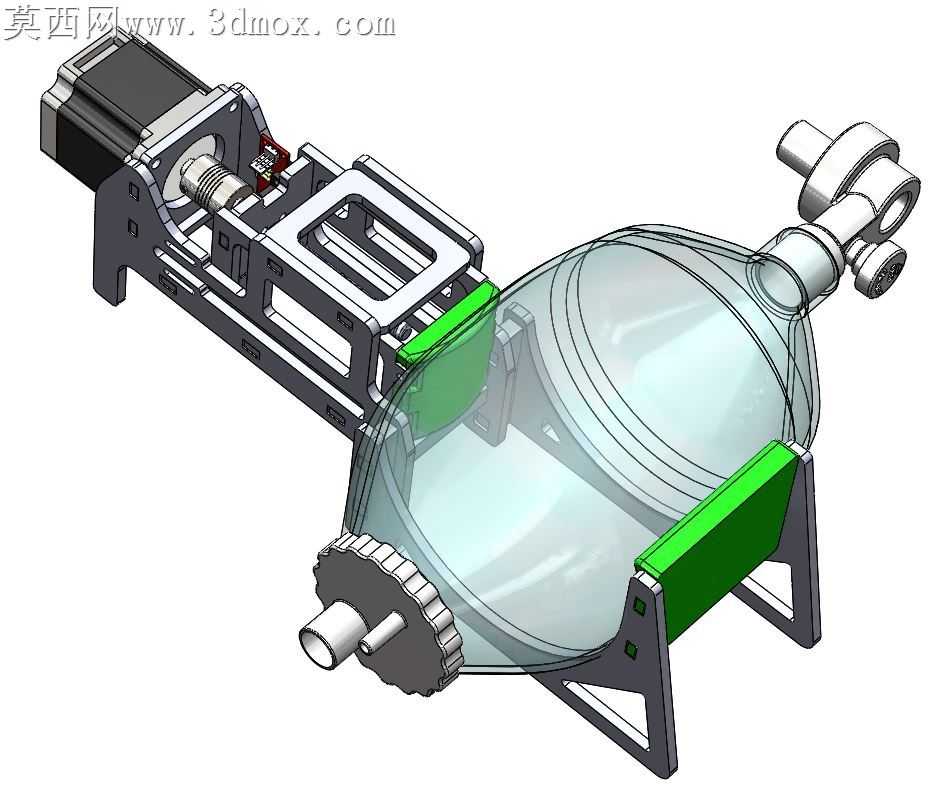

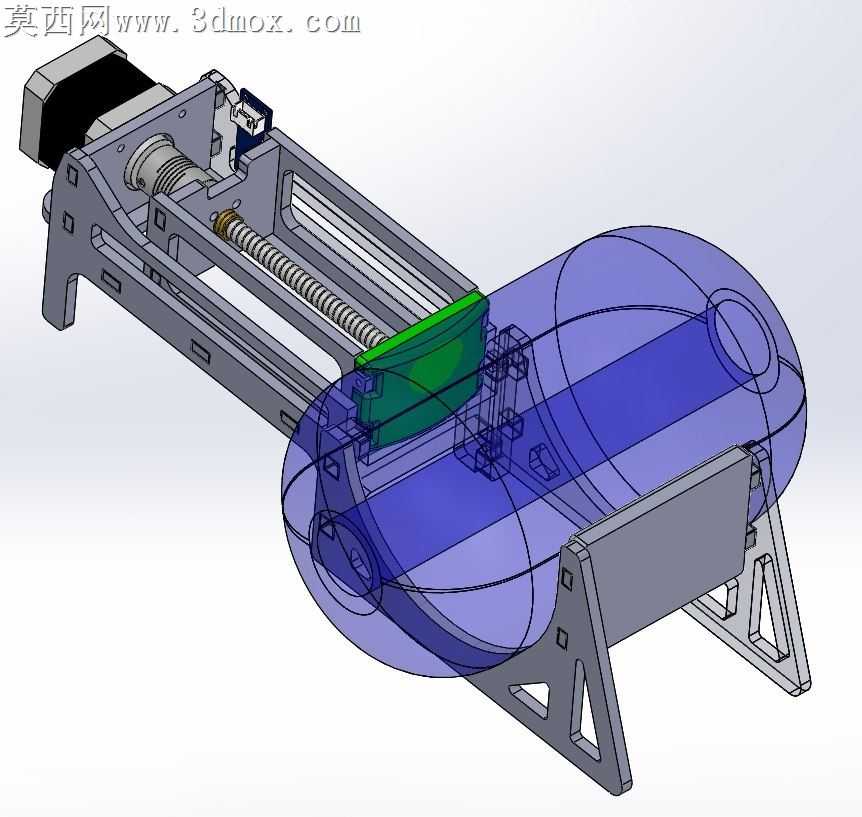

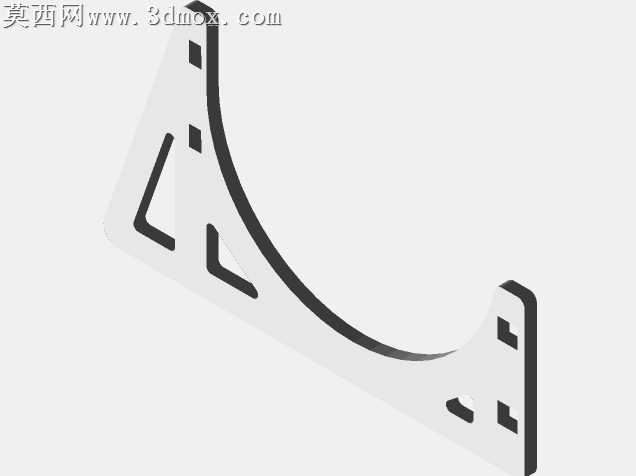

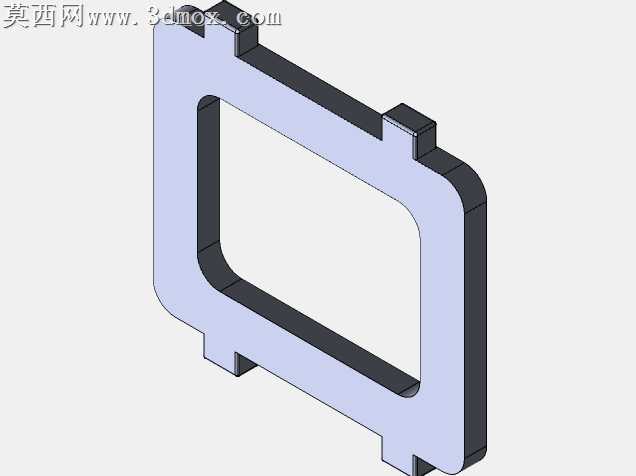

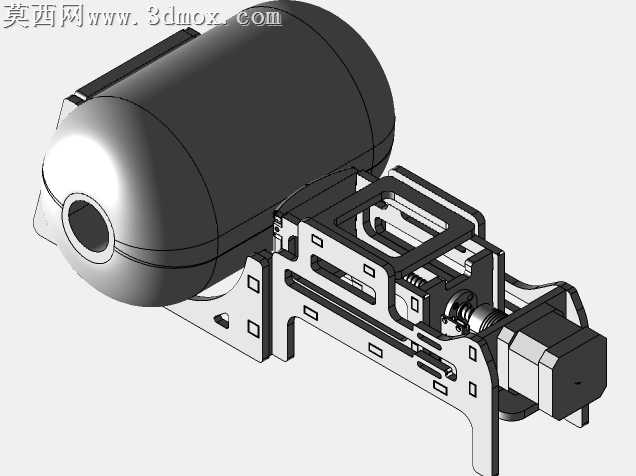

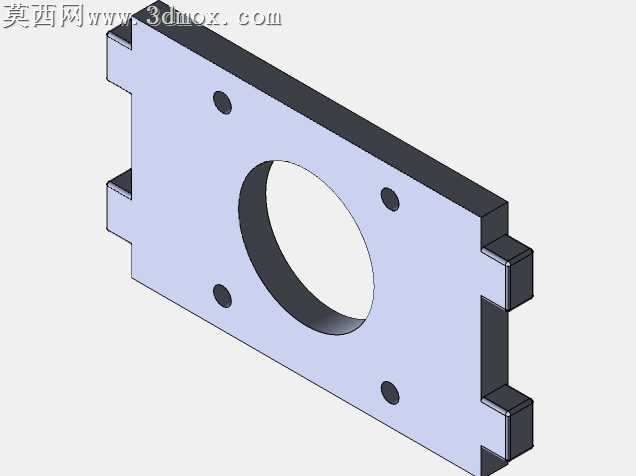

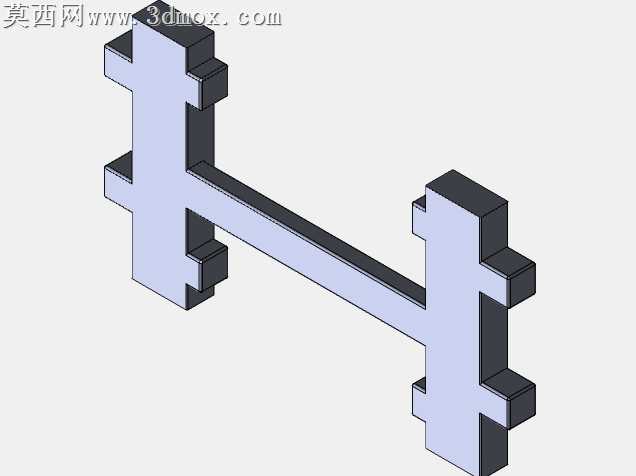

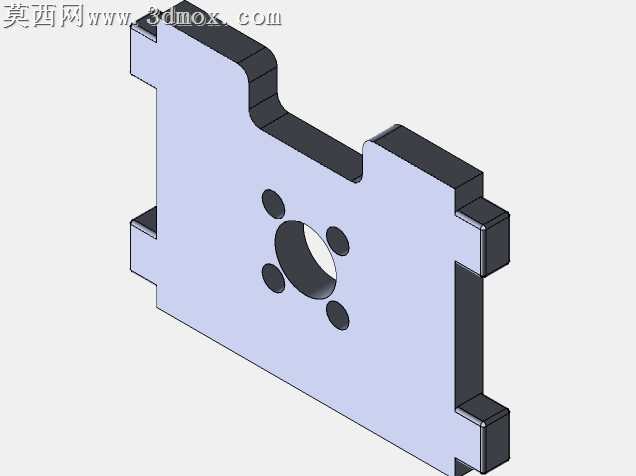

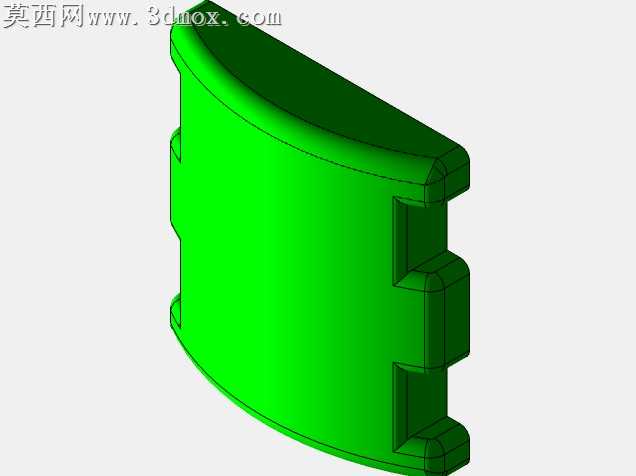

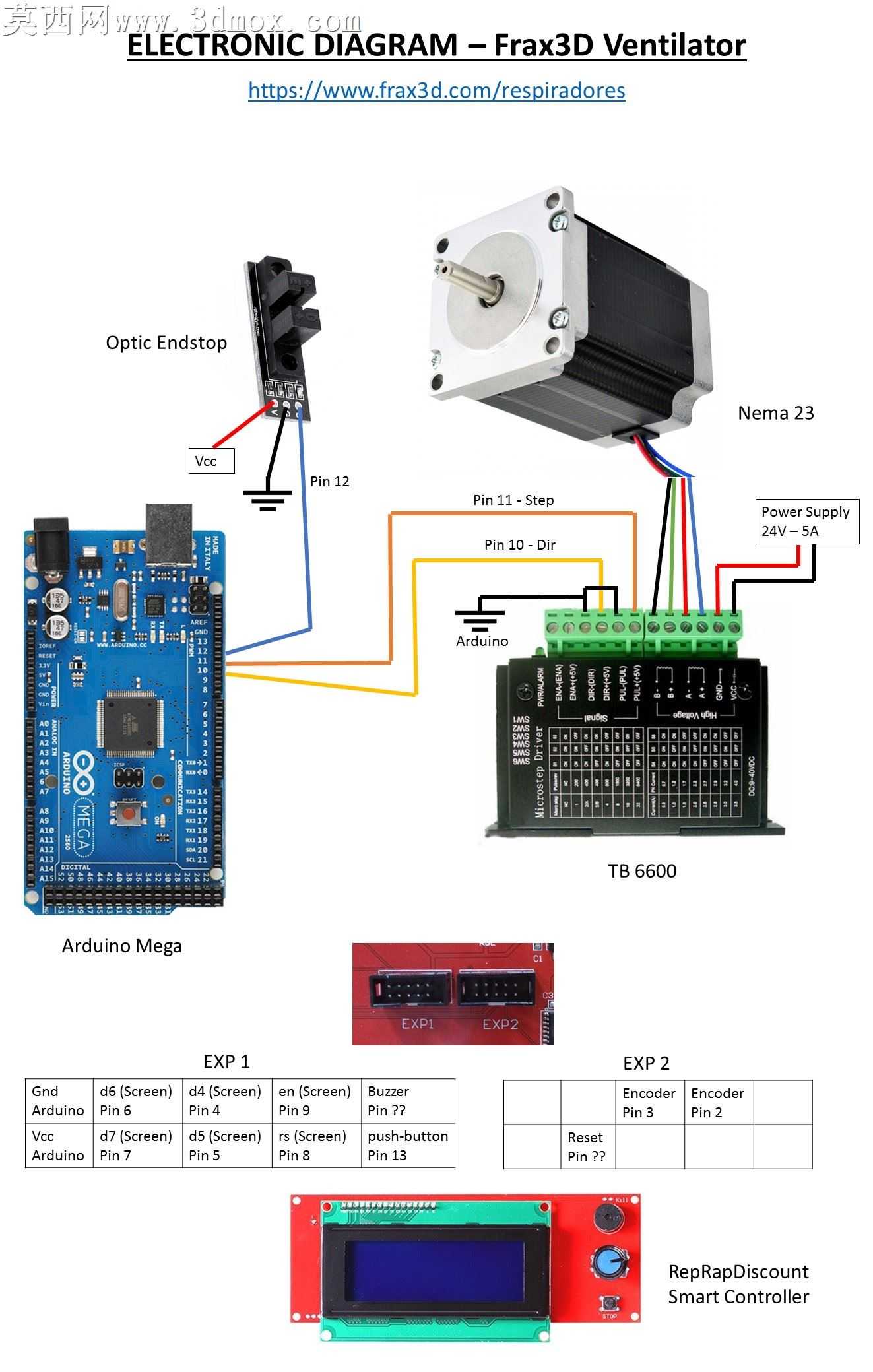

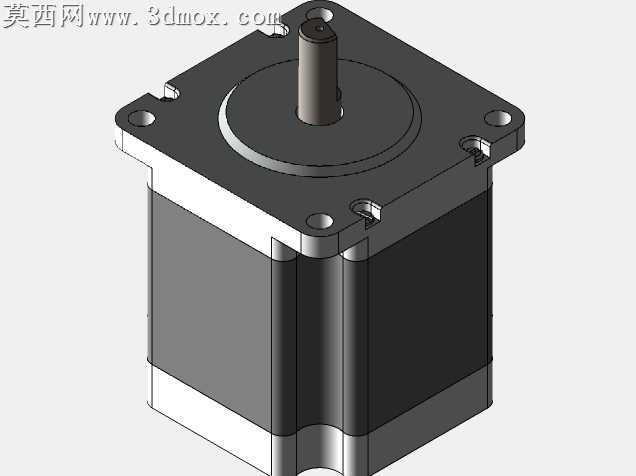

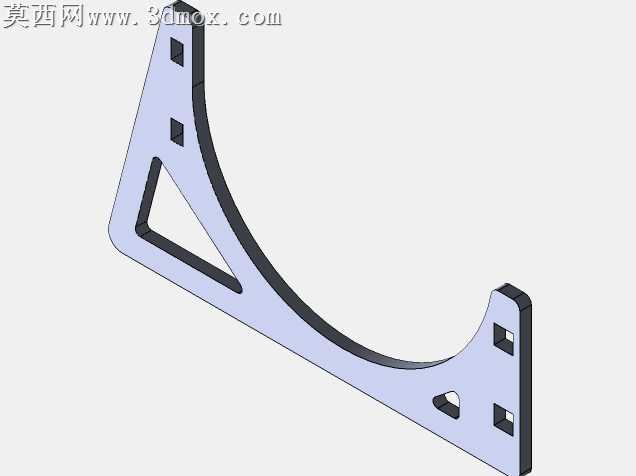

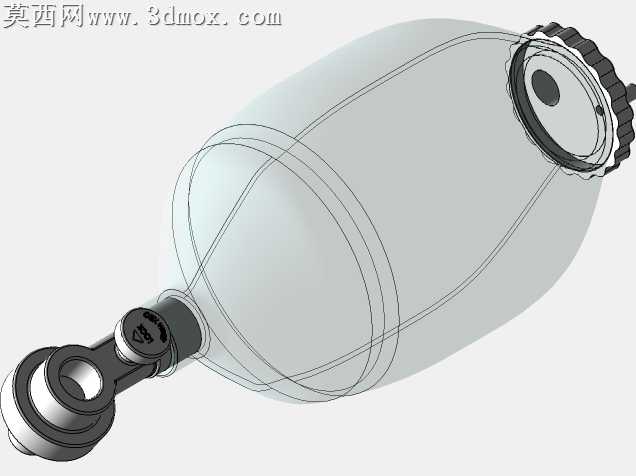

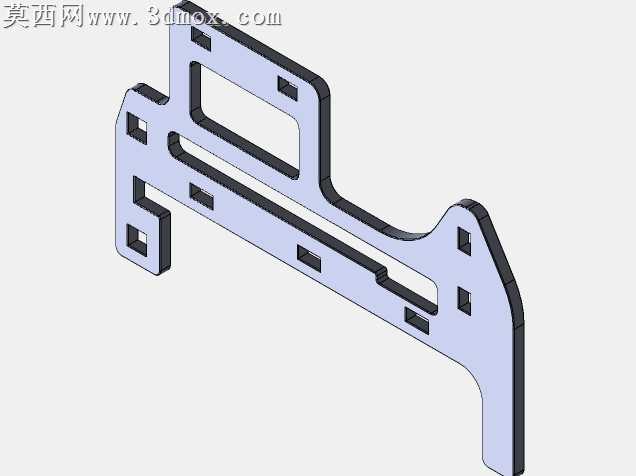

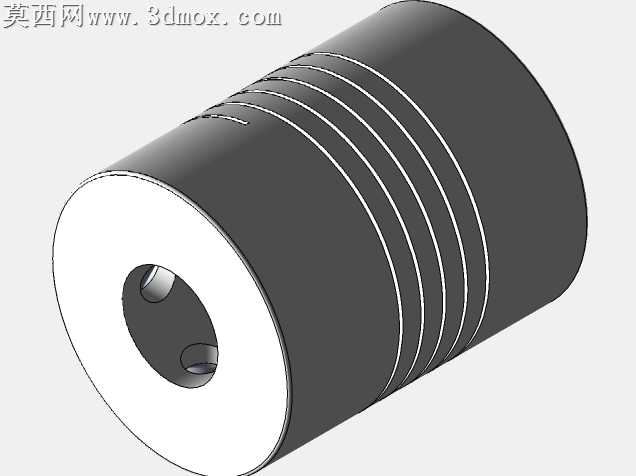

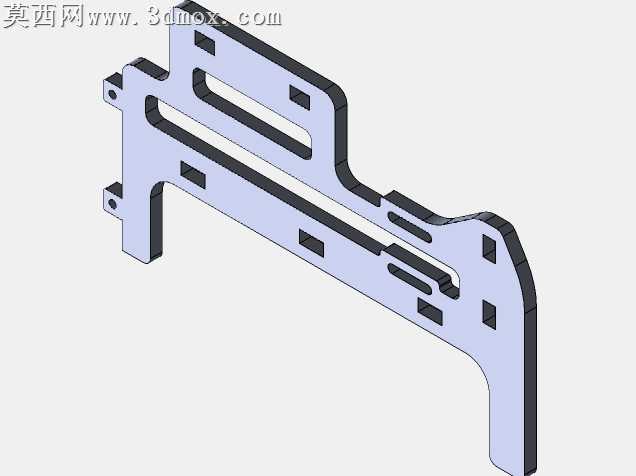

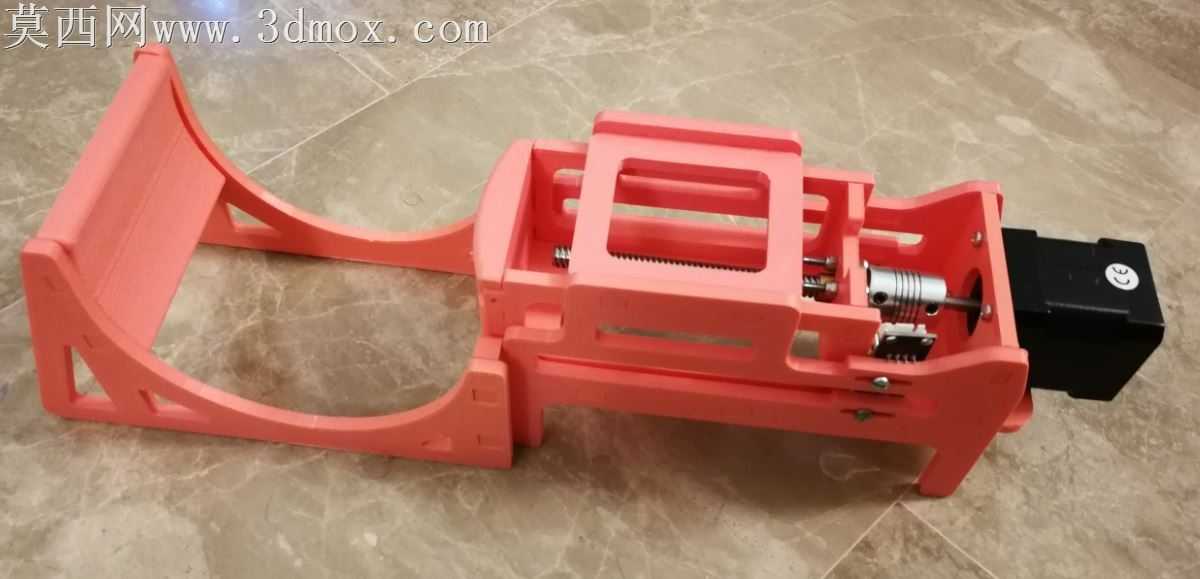

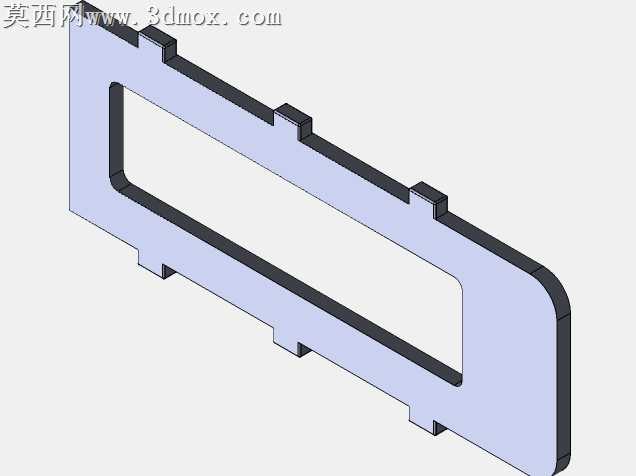

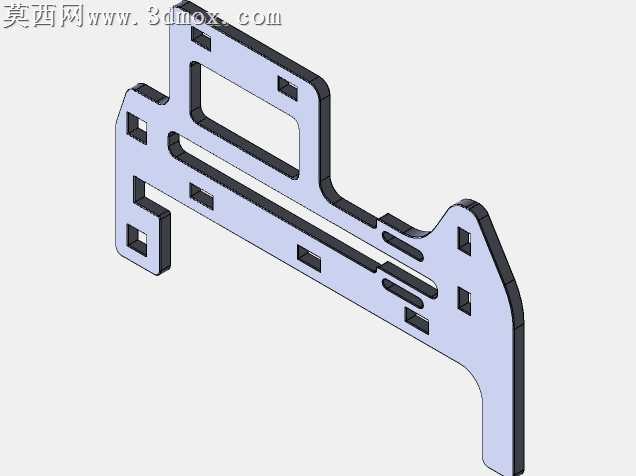

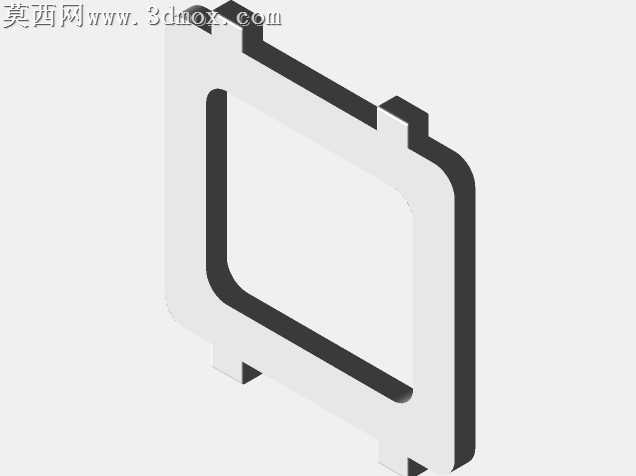

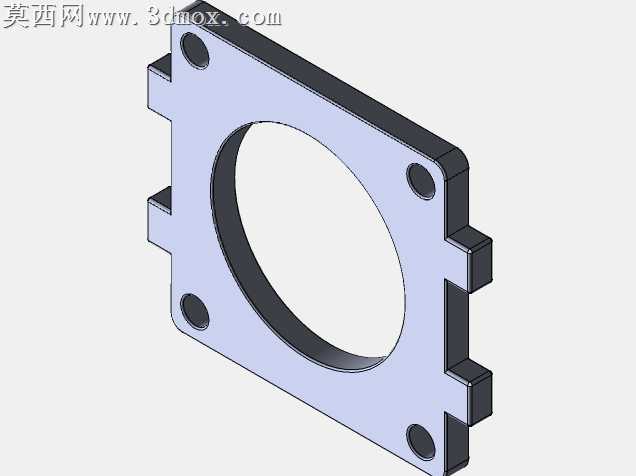

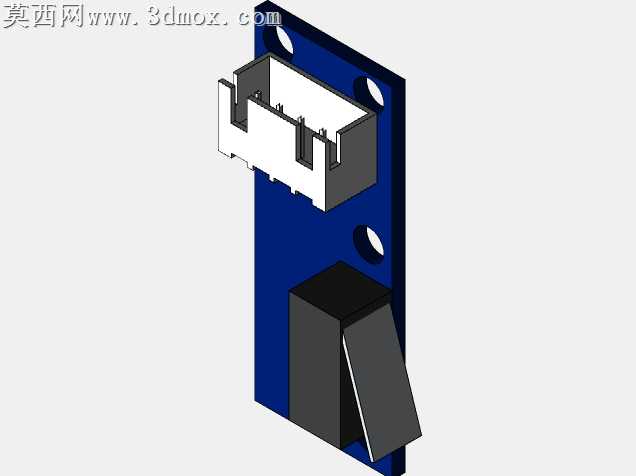

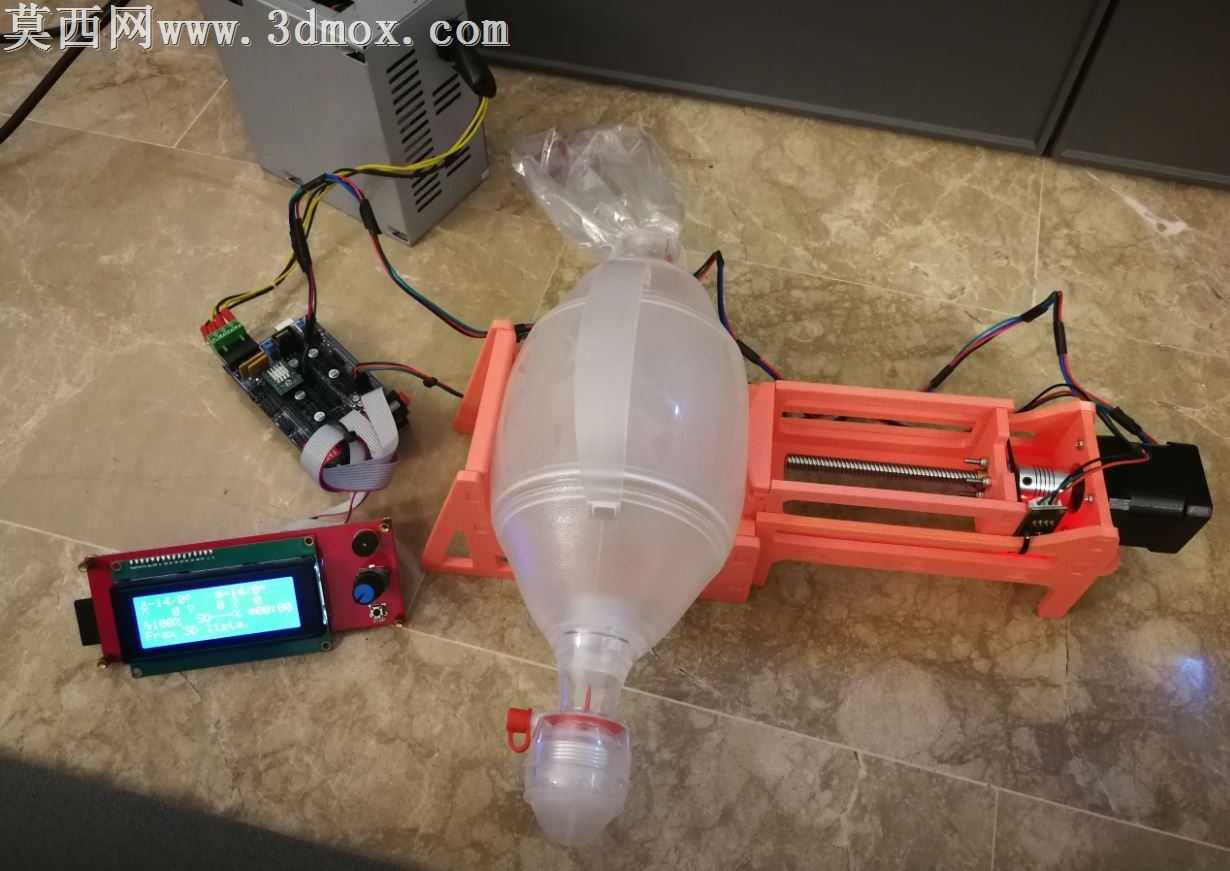

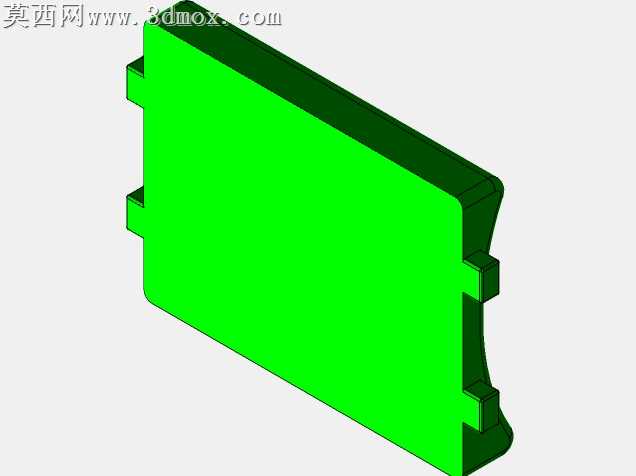

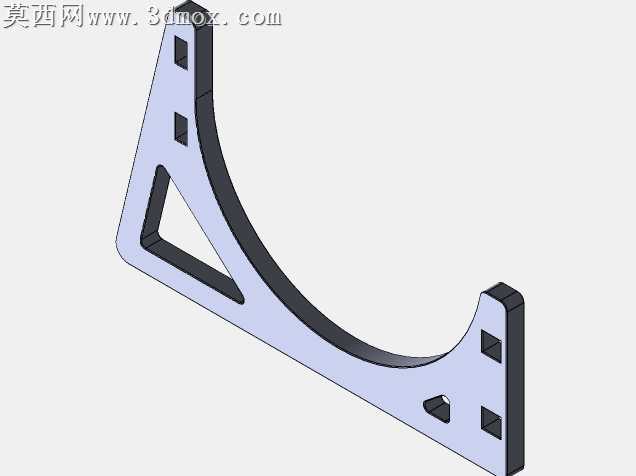

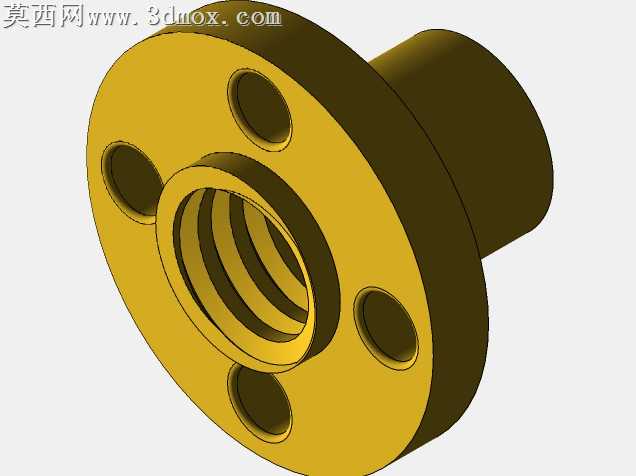

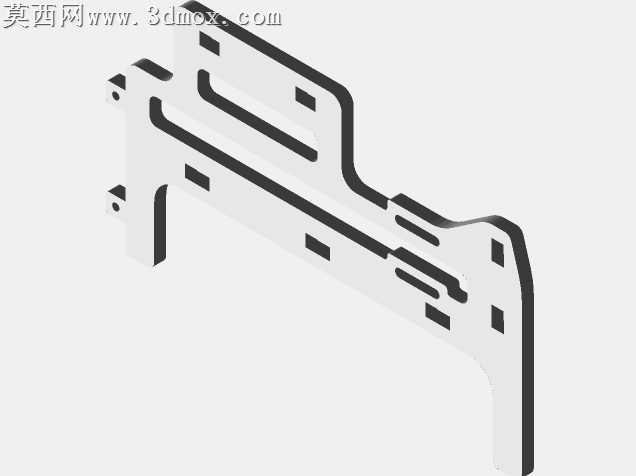

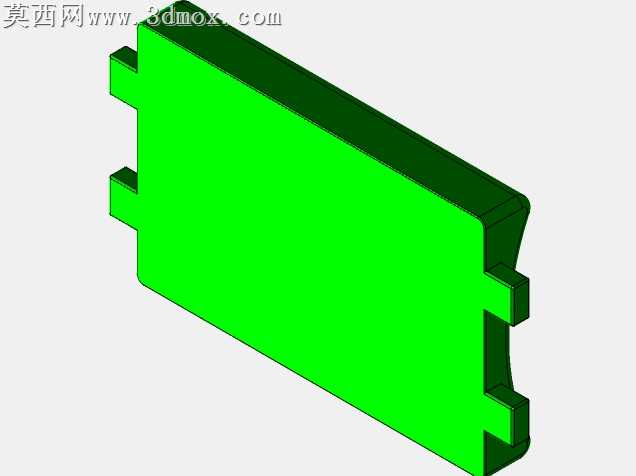

本作品为适配Ambu、Jackson-Rees急救呼吸囊的Frax3D自动呼吸机版本2三维设计方案，整体建模围绕快速量产、低成本应急医疗场景展开，核心机械结构采用模块化拆分思路，将挤压执行机构、囊体固定支架、动力传动组件、控制模块安装位做独立分区设计，所有非标准结构件均适配3D打印与激光切割两种加工工艺，无需高精度机加工设备即可完成制作，单套硬件成本可控制在100欧元以内，适配新冠疫情等公共卫生事件下的应急医疗设备缺口需求。建模过程中针对呼吸囊的挤压行程做了参数化约束，将每分钟呼吸次数、吸气/呼气时间比率、潮气量等核心医疗参数映射为丝杆传动的进给距离、往复速度、停留时长等机械参数，执行端采用直线丝杆搭配滑动导轨的传动结构，保证挤压力度均匀、行程控制精准，避免对一次性呼吸囊造成过度挤压破损；囊体固定支架采用半包式限位结构，预留呼吸囊进出气接口的避让空间，同时设置快速拆装卡扣，可在数秒内完成呼吸囊的更换操作，适配急救场景下的高频使用需求。控制模块安装位预留了显示屏、调节旋钮、接线端口的固定结构，所有走线槽做内嵌式设计，避免线路外露造成的使用干扰；建模阶段对所有装配结构做了公差匹配，3D打印零件预留0.2mm的装配间隙，激光切割板材零件预留0.1mm的卡接公差，无需二次打磨修配即可完成组装。渲染阶段采用写实材质表现，3D打印结构件使用哑光橙红色PLA材质，金属传动件使用拉丝不锈钢材质，呼吸囊使用半透明磨砂PVC材质，控制电路板使用哑光黑PCB材质搭配彩色接线材质，完整还原实物的装配效果与材质质感；结构设计上充分考虑开源迭代需求，所有零件做参数化命名，将V3-3、V3-7等核心受力件做加厚处理，同时预留功能扩展位，支持后续添加压力监测、氧浓度监测等附加模块，方便全球开发者共同迭代优化，满足不同场景下的急救通气需求。
