电气化铁路受电弓集电机构结构设计

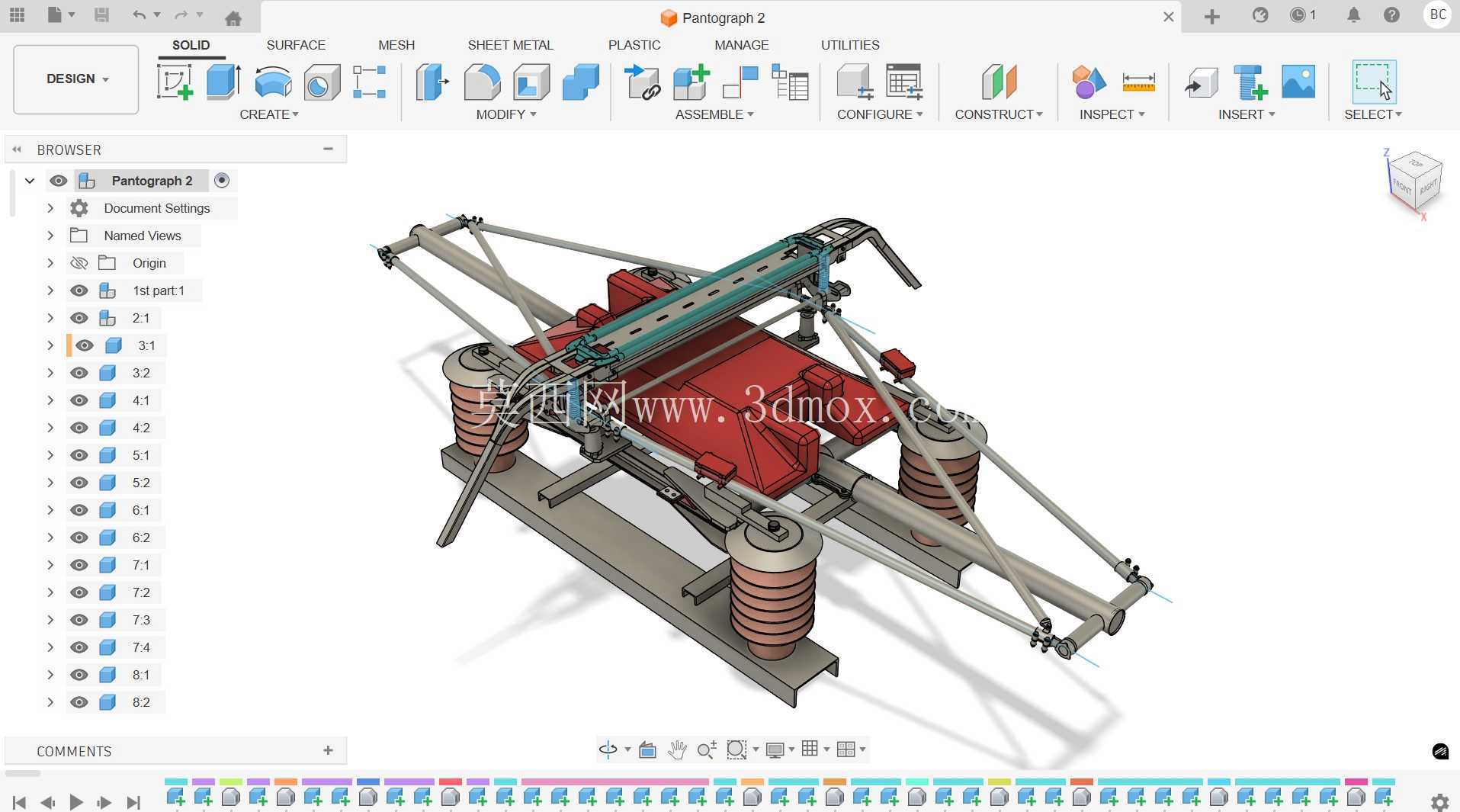

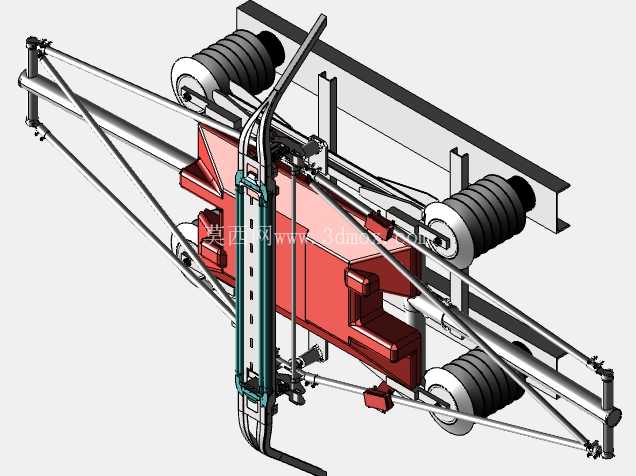

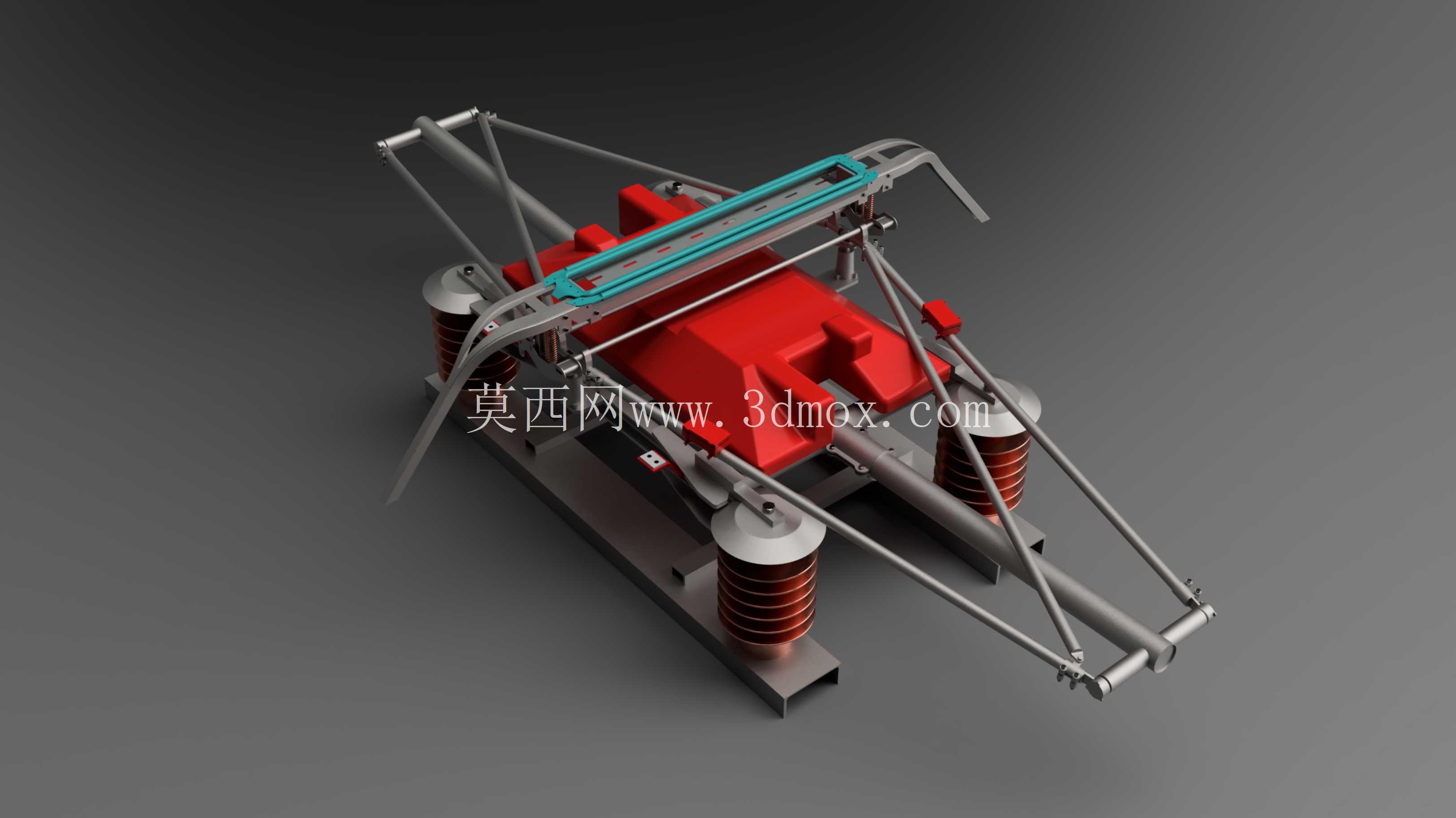

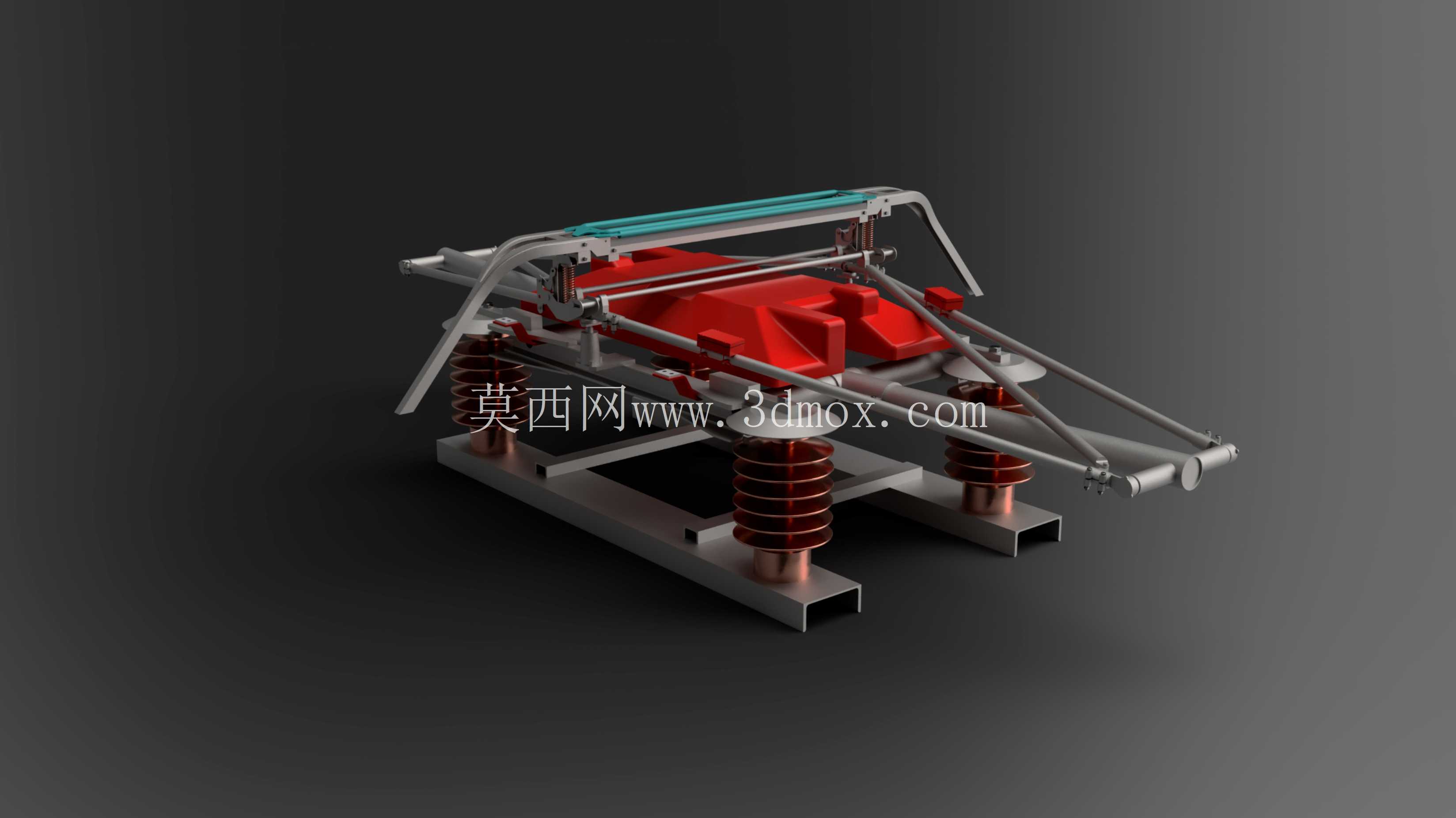

在电气化铁路牵引供电体系中，受电弓是安装于电力机车、动车组车顶，直接与接触网导线滑动接触获取电能的核心受流部件，其结构可靠性直接决定列车运行过程中的取电稳定性，一旦出现结构卡滞、接触压力失衡、铰接松旷等问题，轻则导致取流波动引发车载设备工作异常，重则会刮蹭接触网引发线路供电中断，影响整条线路的运输秩序。这套受电弓组件的三维结构完整还原了现役干线铁路常用的双臂式受电弓构型，从底部安装基座到上部弓头的所有传动、支撑、绝缘、铰接结构均做了等比例还原，没有做简化省略，能够直接用于结构原理展示、运动干涉校核、受力仿真分析等场景。

从安装边界来看，整套组件的底部采用标准化的车顶安装基座设计，基座上预留的安装孔位匹配现有电力机车车顶的通用安装接口，安装时需要保证基座平面与车顶安装面的平行度公差控制在合理范围内，避免后续升弓后弓头出现偏斜，导致与接触网的接触压力分布不均。基座上集成的三个绝缘子是整套设备的绝缘核心，采用瓷质外套加内部填充绝缘材料的结构，既承担整个上部弓体结构的支撑载荷，又实现高压侧与车顶车体之间的电气绝缘，绝缘子的高度、爬电距离均按照干线铁路25kV交流供电系统的绝缘要求设计，能够满足不同海拔、不同污秽等级区域的线路使用要求。

上部的双臂连杆机构是整套受电弓实现升降动作的核心传动结构，设计过程中重点对各连杆的铰接点位置做了反复校核，保证升弓过程中弓头能够始终保持水平状态上升，不会出现前后倾斜的情况，避免弓头碳滑板与接触网导线出现点接触偏磨。所有铰接位置均采用销轴加自润滑轴套的结构设计，既能够降低升降过程中的转动阻力，又能减少日常运维的润滑频次，适配铁路装备长周期免维护的使用要求。连杆的截面形状经过受力优化，在保证整体结构刚度、抵抗高速运行气流冲击的前提下尽可能降低结构自重，减少升弓时对接触网的静态抬升力冲击，同时降低降弓时的动作冲击。

上部的弓头部分是直接与接触网接触的功能部件，弓头的碳滑板安装座采用弹性支撑结构，能够在列车运行过程中随接触网的高度波动做小范围的上下浮动，配合整套连杆机构的升弓保持力，始终维持碳滑板与接触网之间的稳定接触压力，避免出现离线拉弧的问题。弓头的横向长度覆盖接触网的之字形布置偏移范围，保证列车运行过程中接触网导线始终能够与碳滑板有效接触，不会出现脱弓问题。整套结构的传动逻辑匹配常用的气囊驱动或者弹簧驱动升弓机构，设计时预留了驱动装置的安装接口，能够直接适配不同车型的驱动配置需求。

在结构细节处理上，所有金属构件的棱角位置均做了圆弧过渡处理，避免高压环境下出现尖端放电问题；铰接位置的销轴端部均设置了防松脱结构，防止列车长期运行振动导致销轴窜出脱落；各连杆之间的运动间隙经过严格计算，既保证动作顺畅无卡滞，又不会因为间隙过大导致升弓后弓头出现横向晃动。这套模型完整呈现了受电弓从安装基座到弓头的所有配合关系，能够帮助结构设计人员快速理解双臂受电弓的传动原理，也可用于铁路装备运维人员的结构培训，或者作为新车型受电弓选型适配的结构参考，在做受力仿真时，可以直接基于模型的各部件连接关系设置铰接约束、载荷边界，分析不同升弓高度下的连杆受力分布、弓头形变情况，为结构优化提供直观的三维参考。
