手动气动台式压入装配压力机结构

在消费电子零部件、小型五金组件、微型轴承与销轴类零件的装配环节，过盈配合的压入作业一直是影响装配良率的关键工序，这类作业对压入行程的控制、压头同轴度、工件定位精度都有极高要求，过大的压装力会导致零件脆裂、配合面拉伤，压力不足则会出现配合松脱、轴向窜动的问题，传统纯手动压杆式压力机依赖操作人员的手感控制压力，一致性差，而全自动伺服压装机成本过高，对于小批量多批次的精密组件装配场景来说性价比极低，这款手动气动复合驱动的台式压入设备，恰好填补了中小批量精密压装作业的设备选型空白。

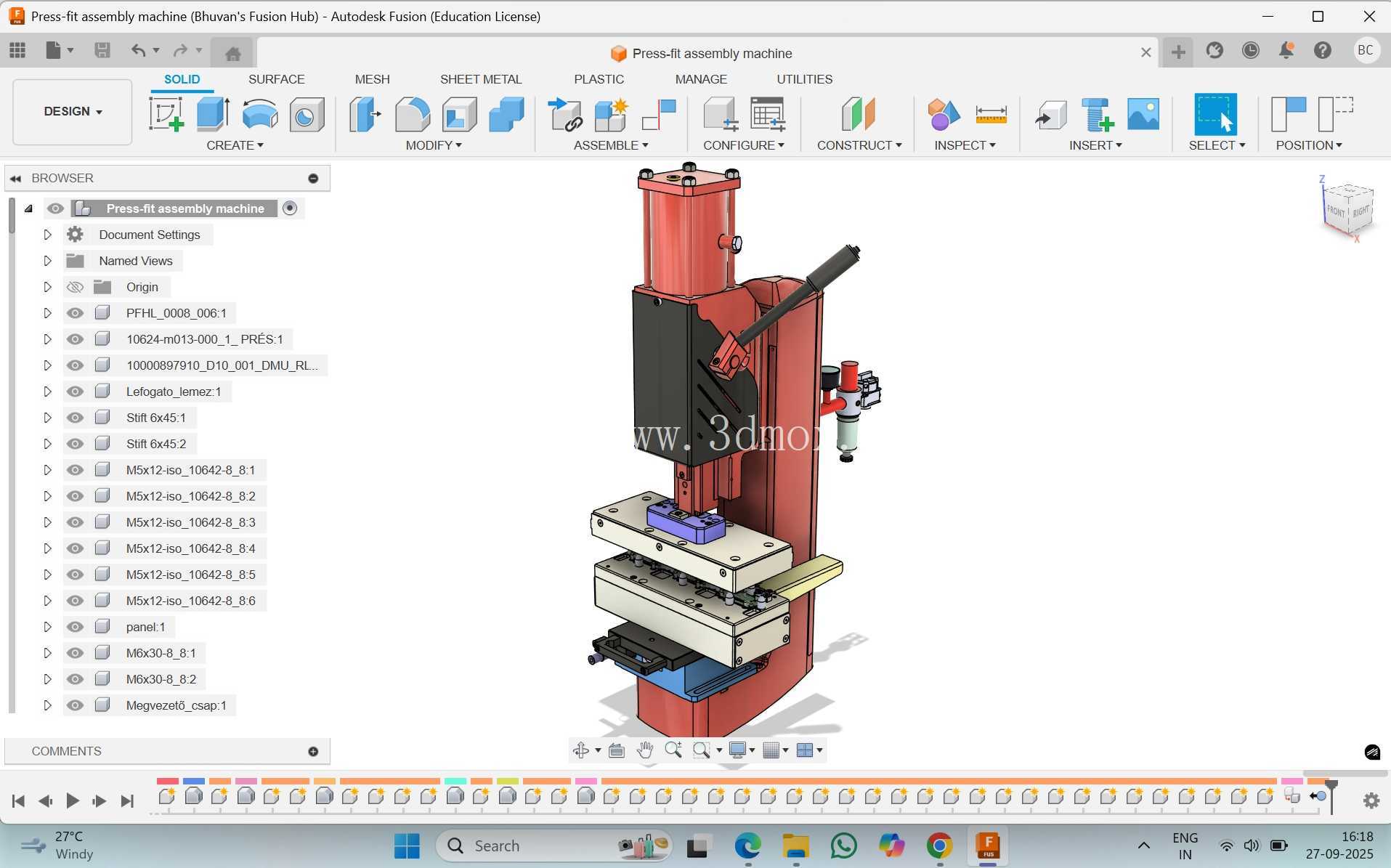

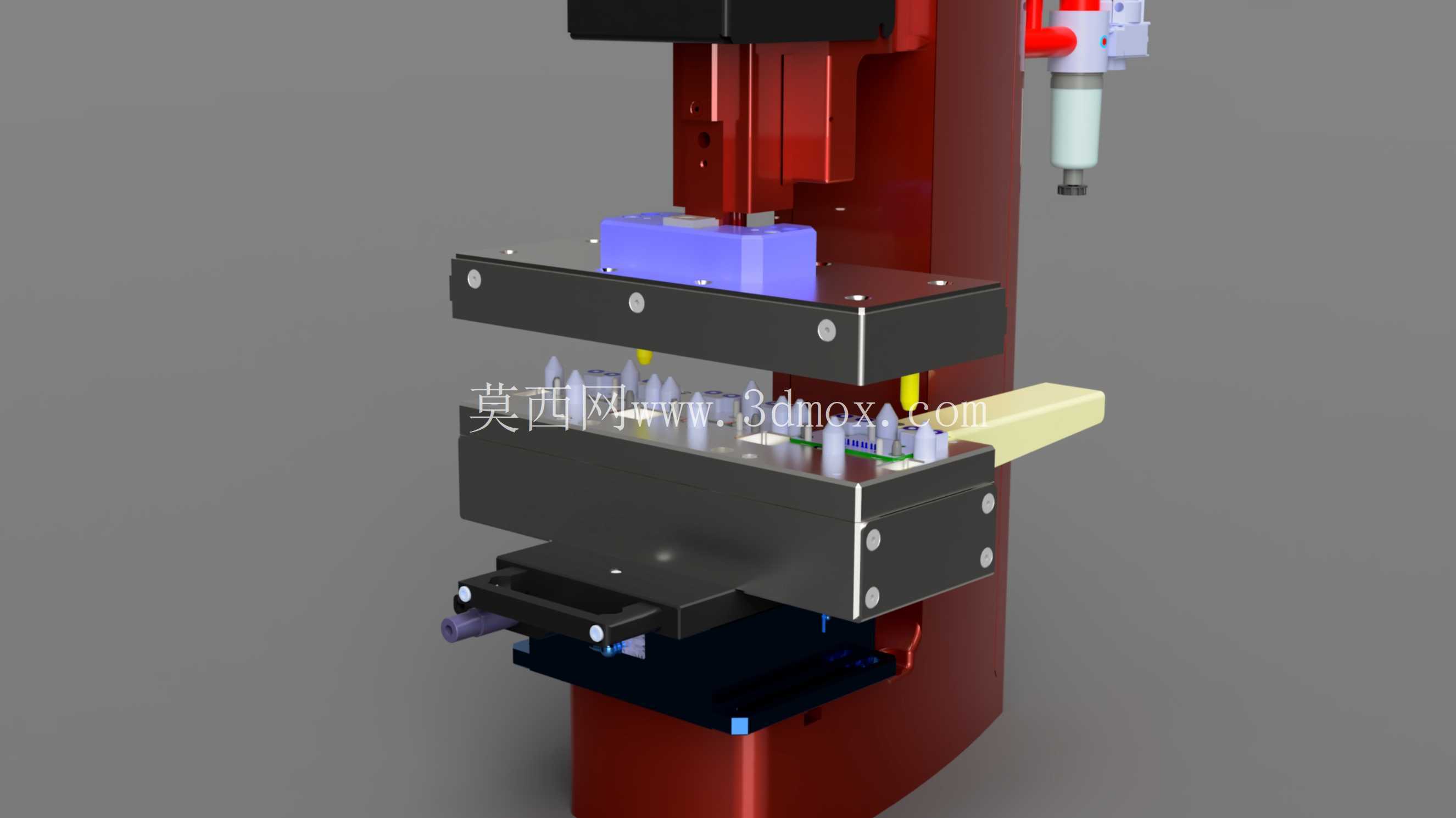

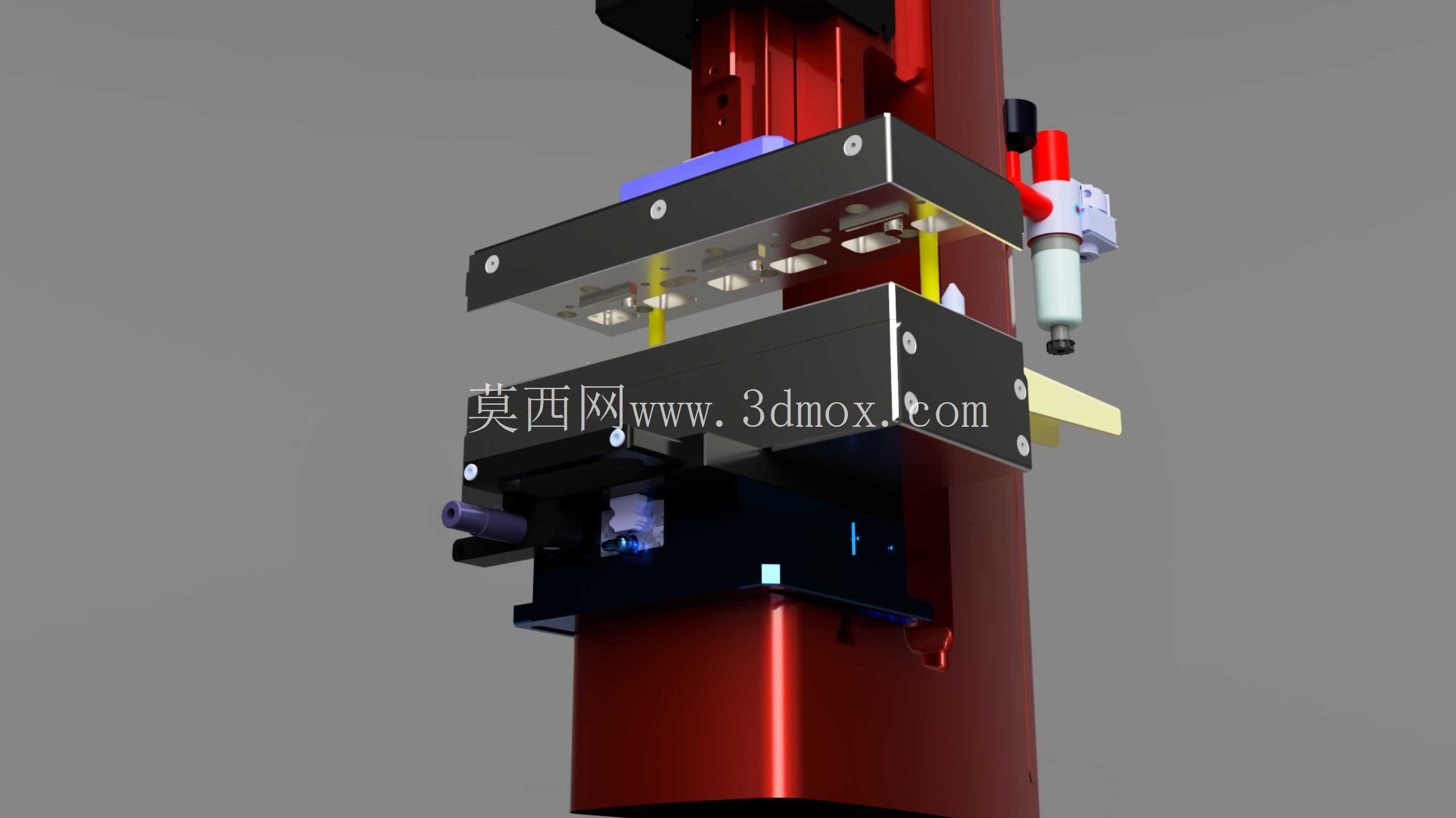

从实际作业场景来看，这类设备常布置在装配线的单工序工位，不需要配套复杂的气源处理链路或者电气控制系统，普通车间0.5-0.8MPa的压缩气源即可驱动，也可以切换为纯手动操作模式应对临时的压装、校直、铆接作业。设备的核心功能围绕精密压入作业设计，上部的驱动单元集成了气动增压缸与手动压杆两套驱动结构，气动模式下可以通过调压阀精确控制输出压装力，适配不同过盈量零件的压装需求，手动模式则用于小行程微调、无气源场景下的应急作业，压头部分预留了标准工装接口，可以根据不同压装零件的结构快速更换仿形压头，避免压装过程中零件表面被压伤。下部的工作台集成了定制化的定位夹具，夹具的定位槽与待压装零件的外形轮廓完全匹配，能够保证待压合的两个零件保持严格的同轴度，避免压入过程中出现偏载导致的零件歪斜、配合面刮伤问题，夹具底座设置了可调式锁紧结构，可以根据零件的高度调整工作台的上下位置，适配不同高度规格的组件压装作业。

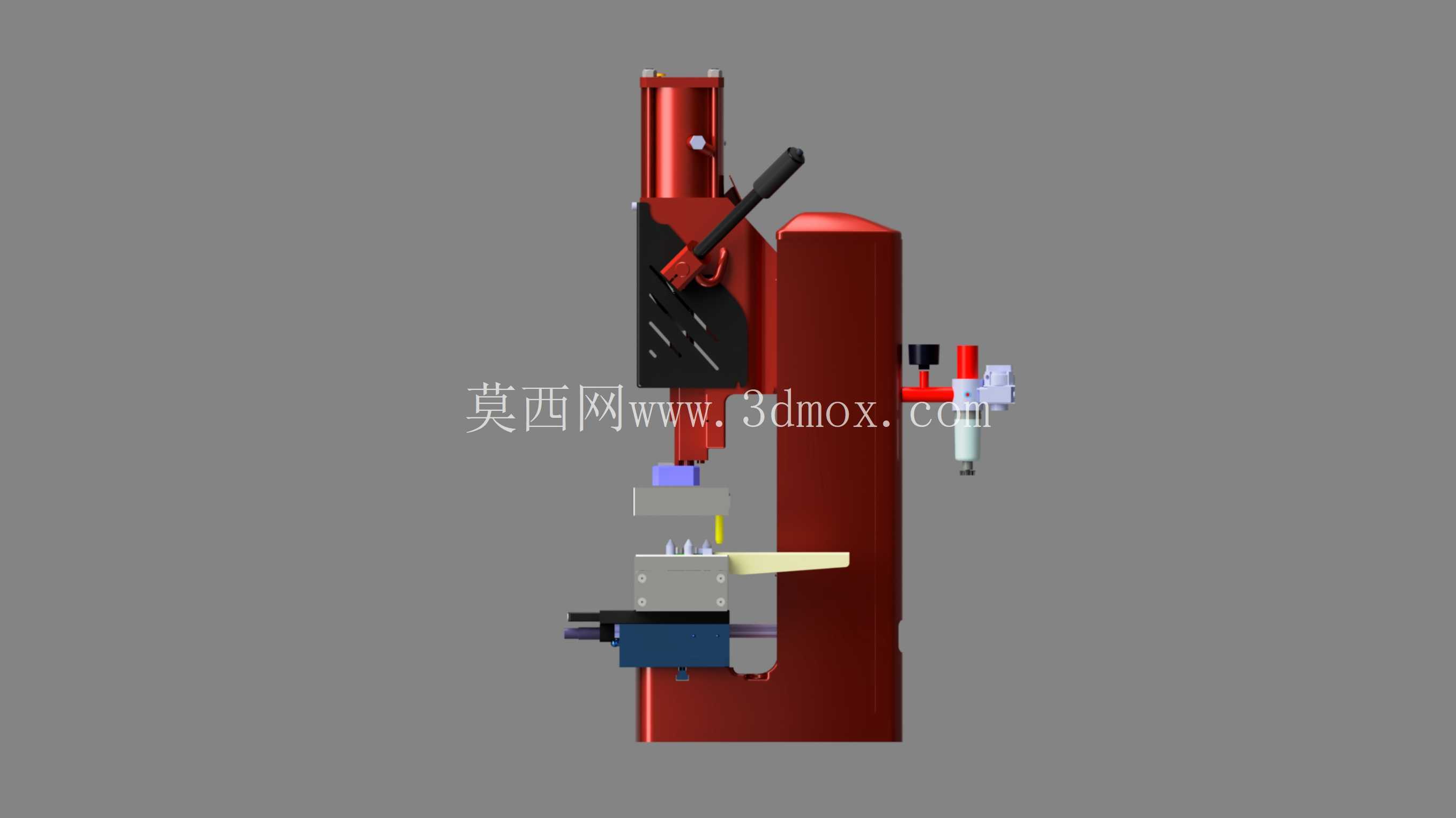

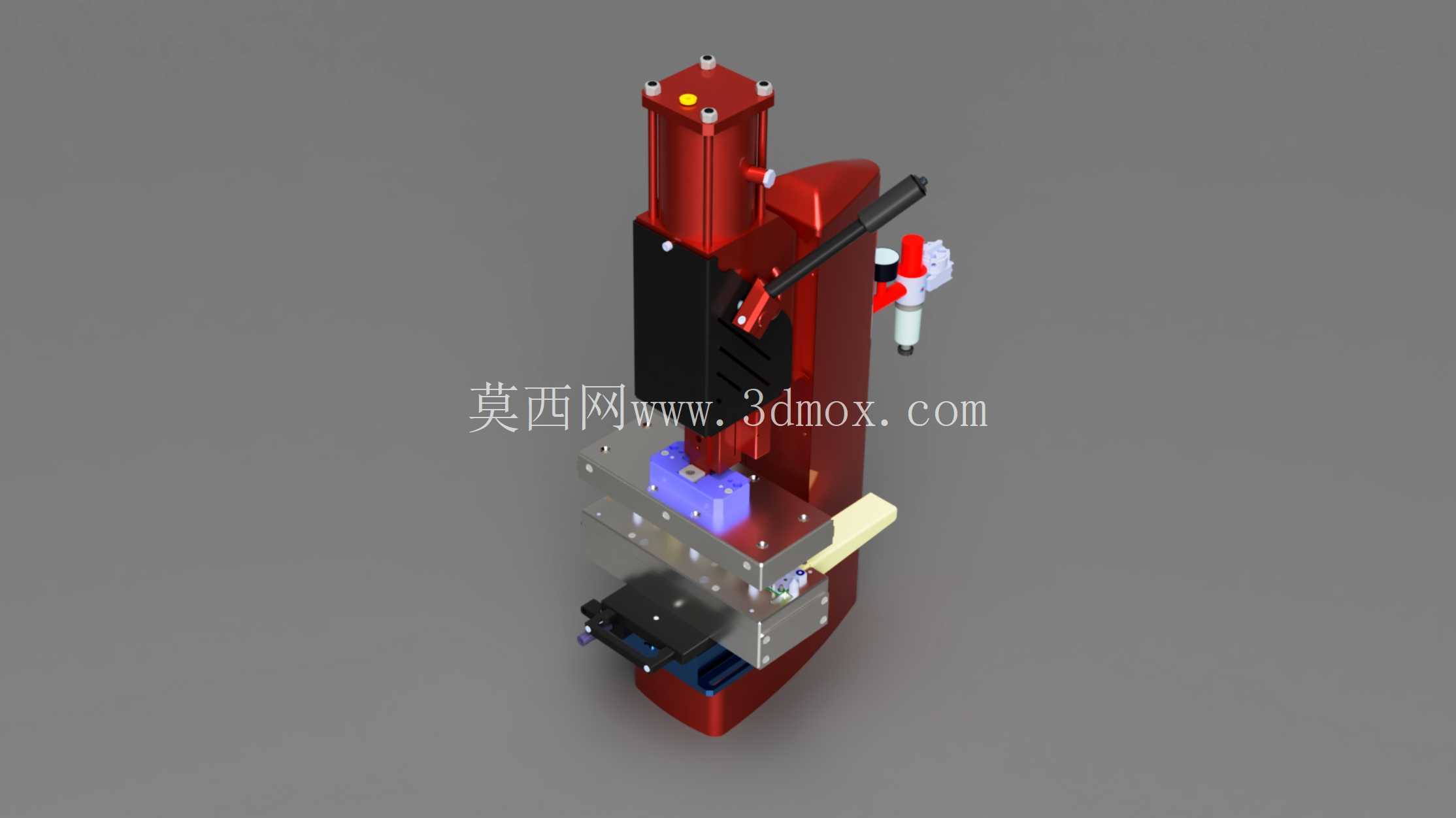

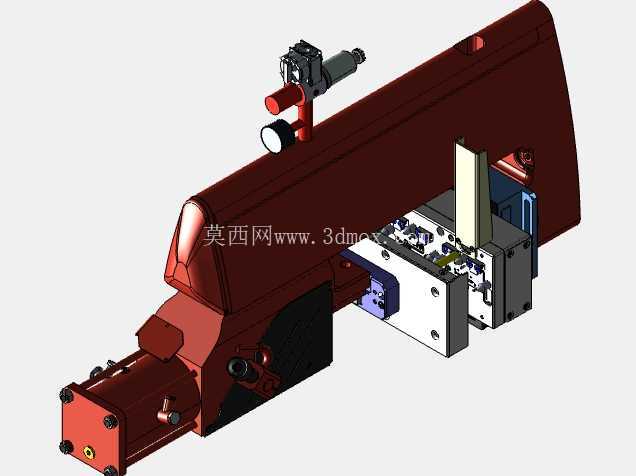

从设计思路层面来看，这款设备的结构完全围绕精密压装的核心需求做了取舍，没有冗余的功能结构，整体采用立式C型机架结构，这种结构的优势在于操作开口大，操作人员取放零件的操作空间充足，同时机架的受力路径经过优化，压装作业时机架的变形量被控制在极小范围内，保证压头的垂直度不会因为长期受力出现偏移。驱动部分的气动缸采用竖直布置的结构，压出力的方向与压头轴线完全重合，避免侧向分力对压装精度的影响，手动操作杆布置在设备侧方，操作行程符合人体工程学设计，操作人员站在工位前不需要过度抬臂即可完成手动压装操作。气路控制元件集成在机架侧方的安装位，包含气源处理三联件、控制手动阀、调压表，操作人员可以直观看到当前的气压参数，快速调整输出压装力，不需要额外外接气路控制组件。

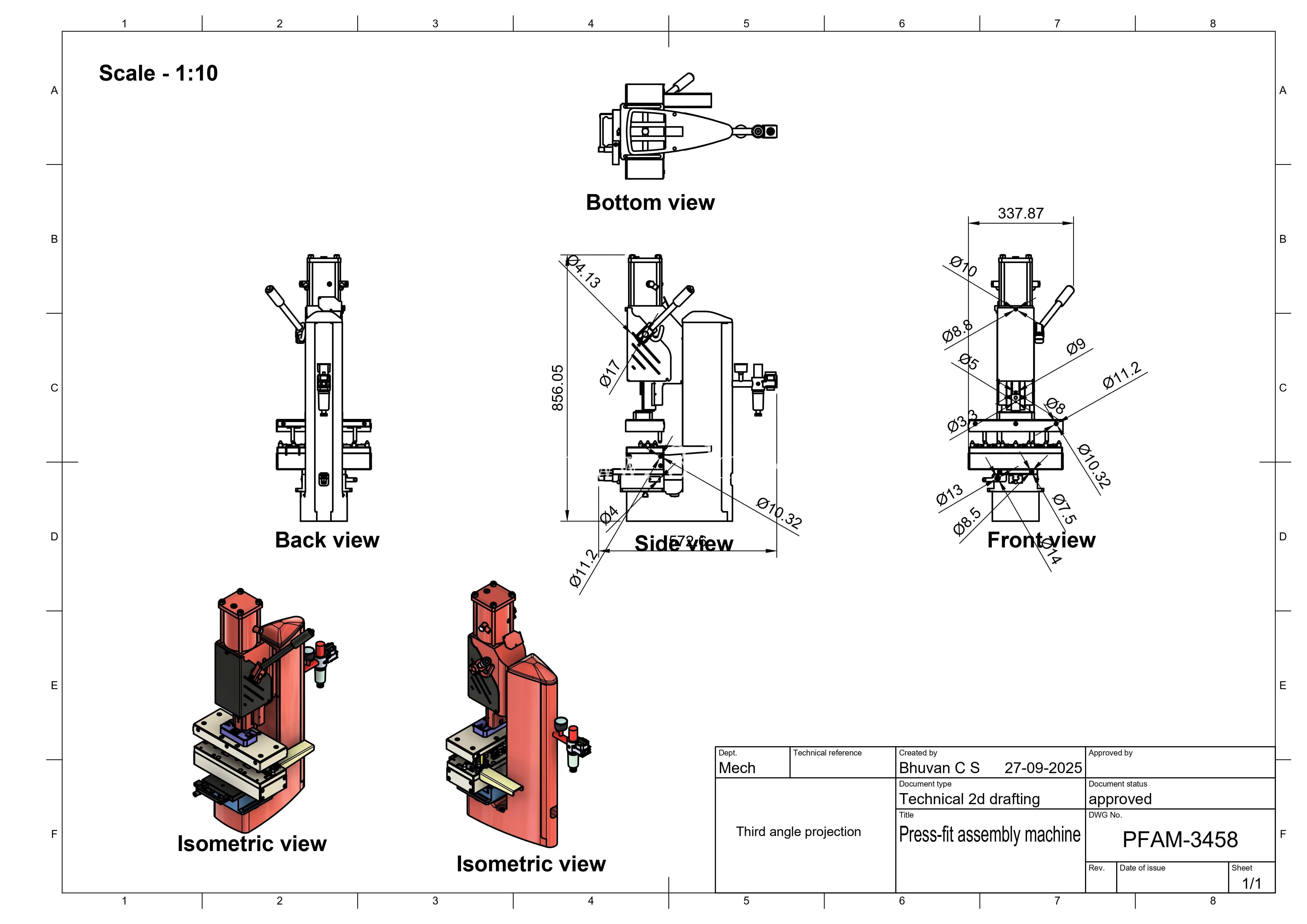

在安装边界与外形尺寸方面，这款设备属于台式小型设备，整体占地面积仅相当于普通台式钻床的安装尺寸，不需要做专门的设备基础，直接放置在标准防静电工作台面上即可使用，设备底部预留了四个固定螺栓孔，如果是长期固定工位作业，可以通过螺栓将设备锁紧在工作台面上，避免大压力压装作业时设备出现移位。设备的压头行程预留了足够的调节余量，工作台的可调行程覆盖了绝大多数小型精密组件的压装高度需求，不需要额外垫高或者改装工装即可完成常规压装作业。设备的操作区域没有突出的尖锐结构，所有管路、线缆都隐藏在机架内部的走线槽内，避免作业过程中管线剐蹭待装配零件，也减少了车间积尘对设备运动部件的影响。

在实际使用过程中，这类设备的压装一致性远高于纯手动压力机，相比全自动压装设备又具备极强的灵活性，更换不同的夹具与压头之后，就可以快速切换压装产品类型，非常适合多品种小批量的精密制造车间、产品打样实验室、工装维修工位使用。设备的运动部件都设置了防尘防护结构，导柱部位加装了防尘圈，避免车间内的金属碎屑、粉尘进入导套加剧磨损，日常维护只需要定期给导柱加注润滑脂、检查气源滤芯状态即可，不需要复杂的维保流程，对于中小规模的制造车间来说，不需要配备专门的设备维保人员即可完成日常的维护操作。压装作业时，操作人员只需要将待压合的两个零件分别放置在夹具定位位与压头定位处，切换到气动模式后扳动气阀即可完成匀速压入，压入速度可以通过气阀的开度进行微调，避免压入速度过快导致的零件冲击损伤，对于压入行程有严格要求的工序，还可以在机架上加装行程限位块，精确控制压头的最终下压位置，保证压装完成后的组件尺寸公差符合设计要求。
