高性能外转子无刷直流电机三维装配结构

这款无刷直流电机的三维装配结构，完整还原了外转子BLDC电机的核心组成逻辑，所有部件的配合关系均按照实际量产电机的工程公差要求搭建，可直接用于结构验证、教学演示或是配套设备的选型适配参考。从实际应用场景来看，这类外转子结构的无刷直流电机，凭借转动惯量适配性强、同体积下扭矩输出密度高的特点，常被用于小型多旋翼无人机动力系统、桌面级3D打印机运动轴驱动、小型自动化设备的输送辊动力、航模动力总成以及部分便携型电动工具的动力单元中，相比同功率等级的有刷直流电机，它没有碳刷与换向器的物理接触磨损，运行过程中电火花干扰几乎为零，连续运行寿命能达到有刷产品的数倍，后期维护成本极低。

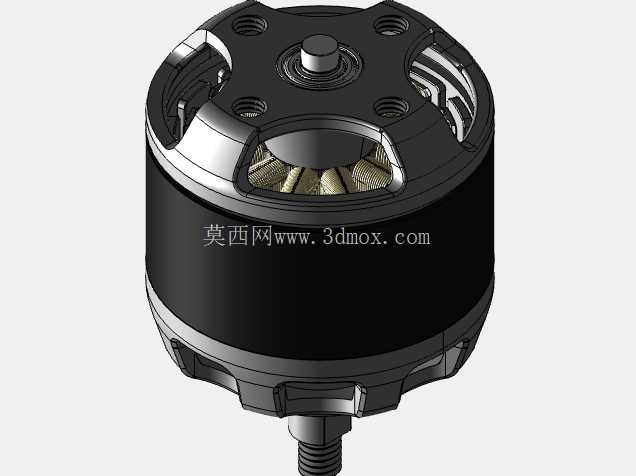

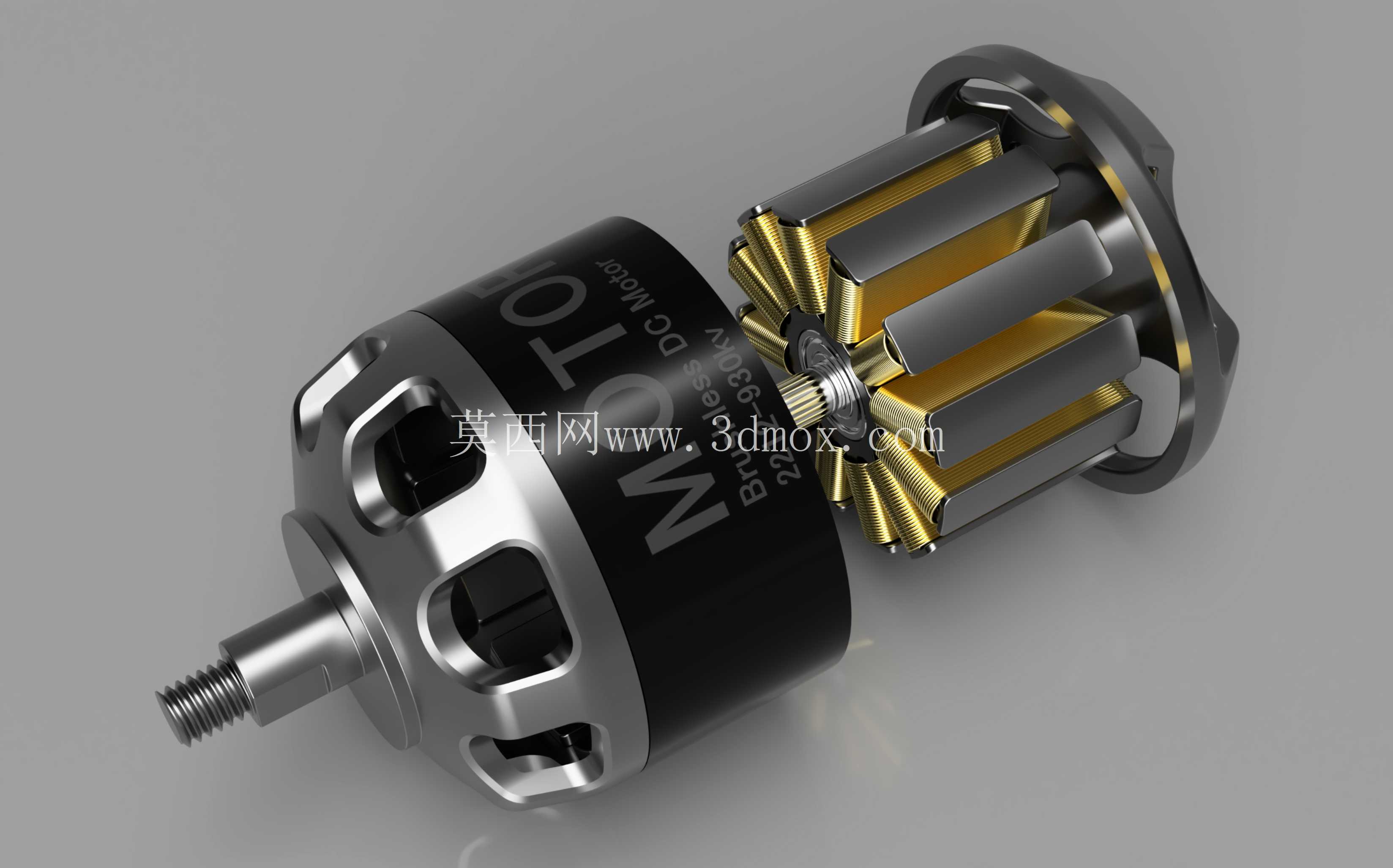

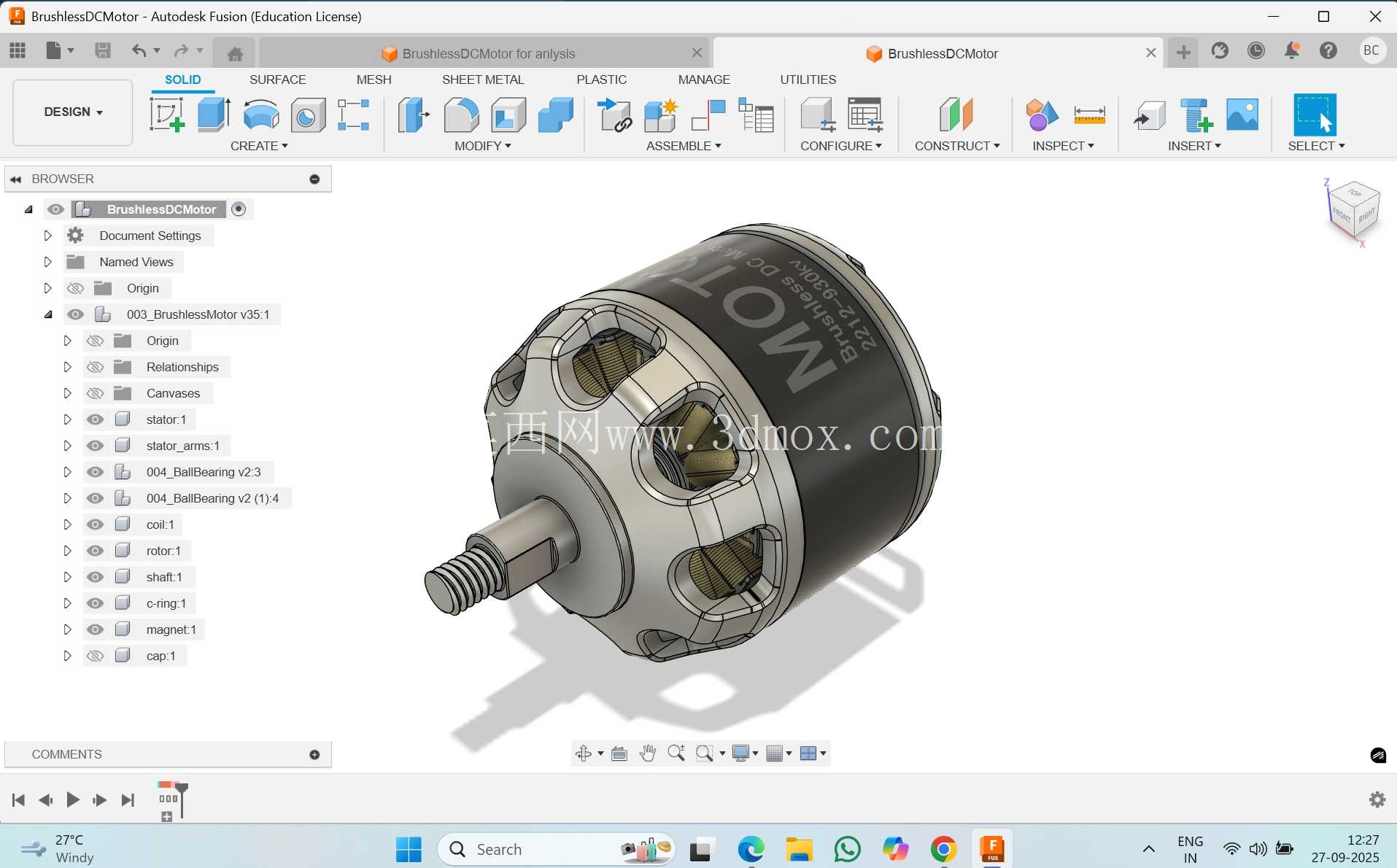

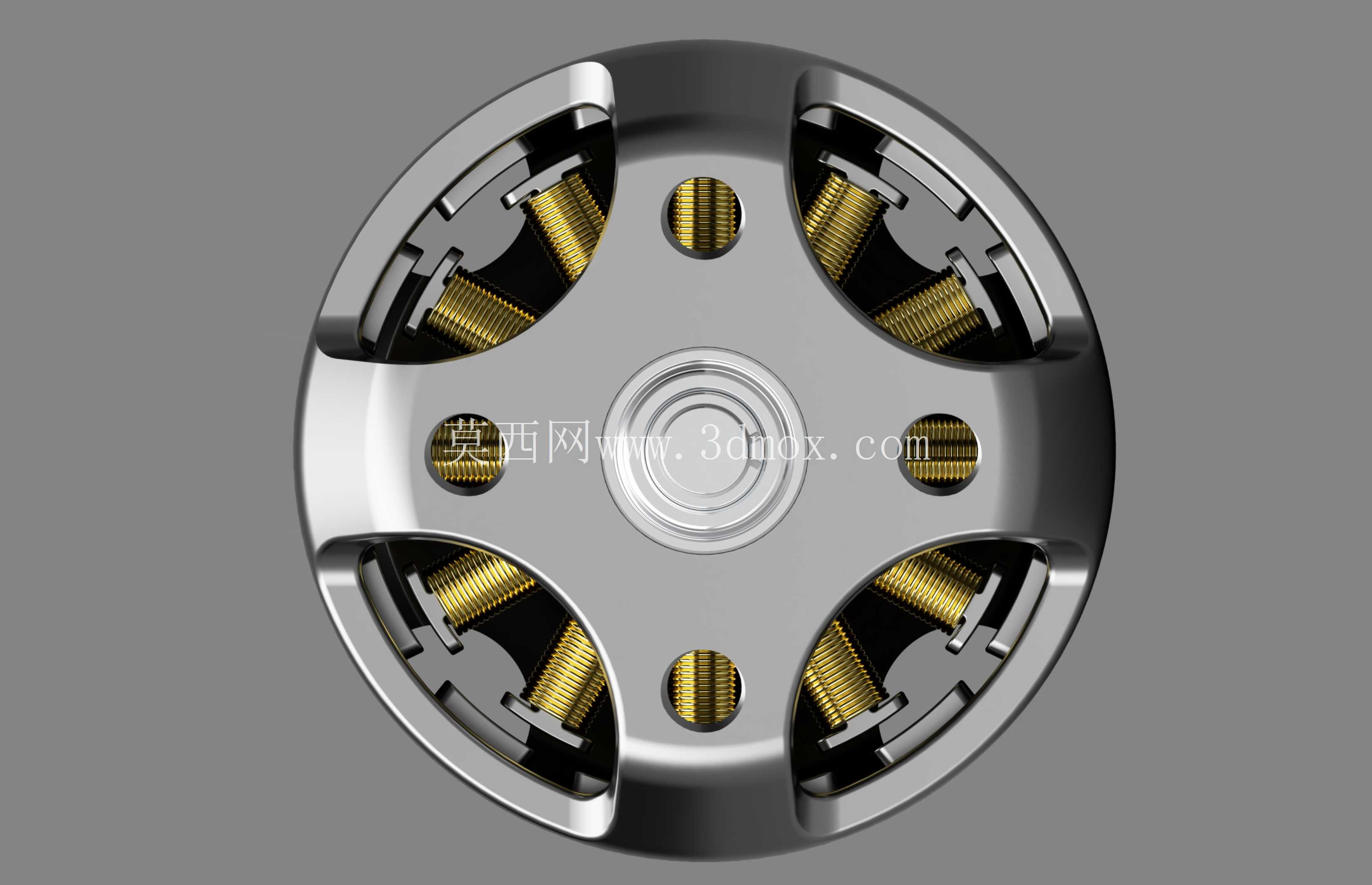

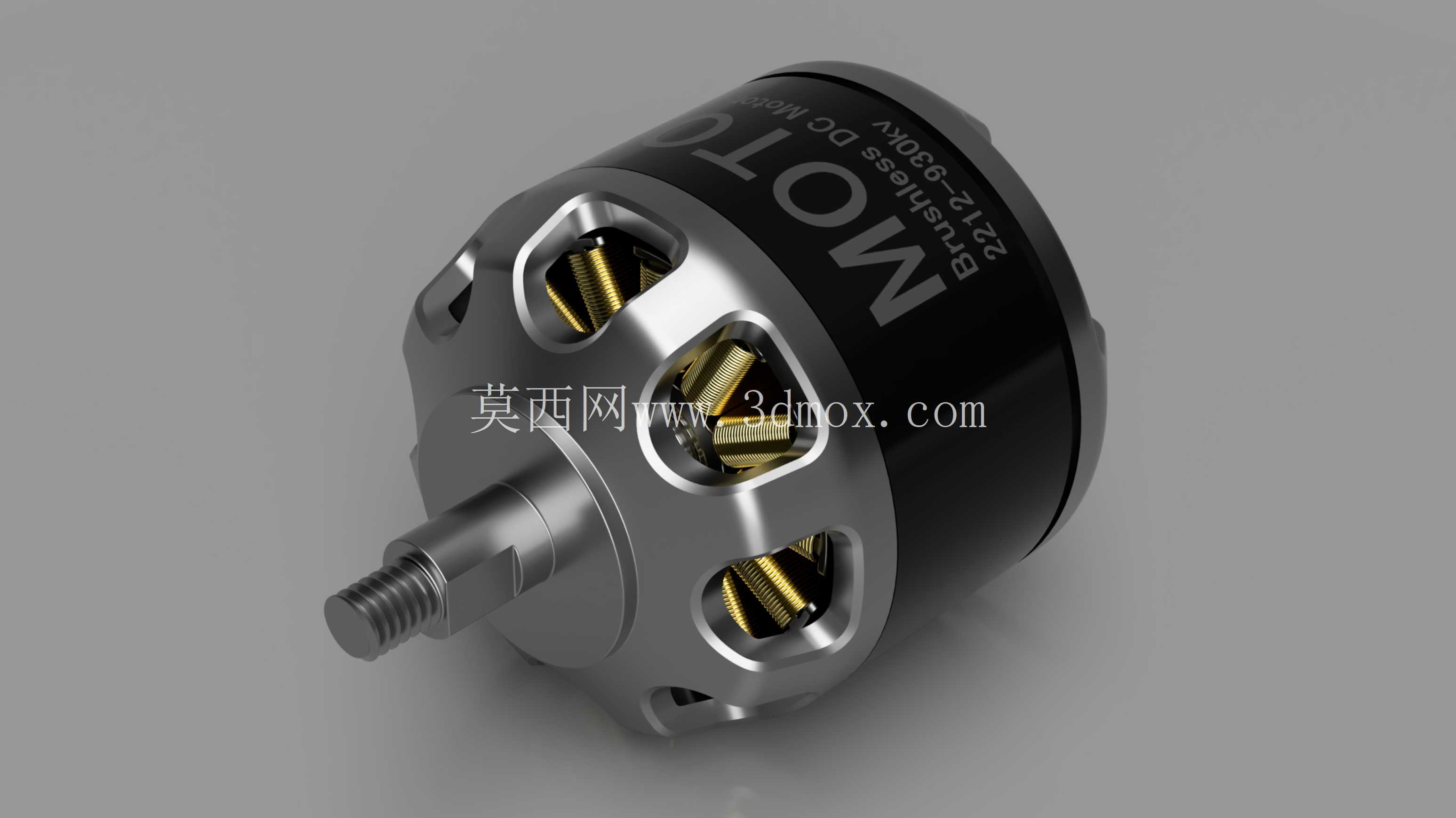

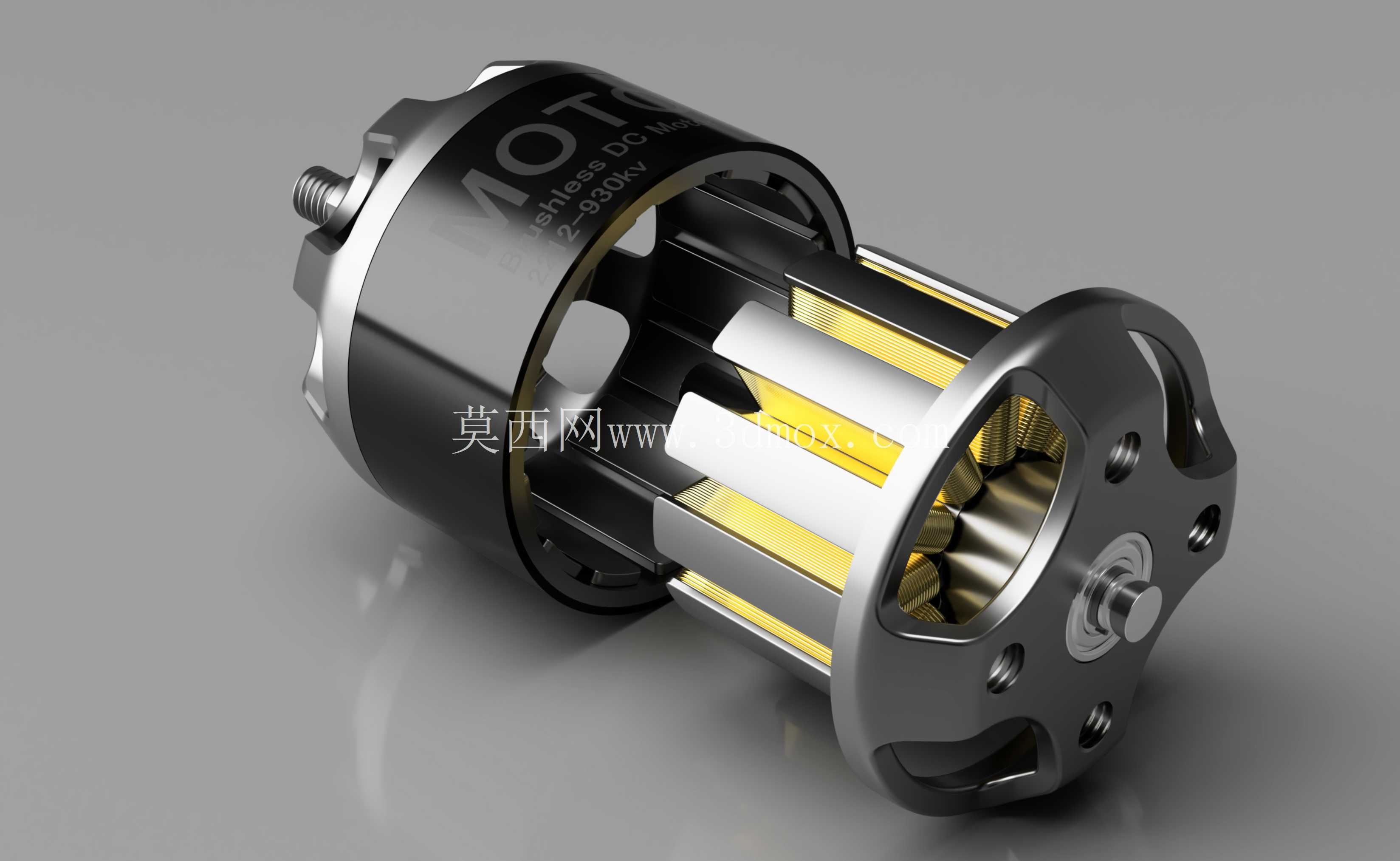

从功能特性来看，该结构完整覆盖了电机运行的全部核心部件：外转子壳体采用一体化导磁钢结构，内壁均匀贴合NdFeB永磁体，磁钢的排布角度按照表贴式磁极的最优充磁方向设置，能保证气隙磁场分布均匀，降低转矩脉动；定子组件采用叠压硅钢片冲片叠铆而成，齿槽结构按照集中绕组的绕线空间做了优化，铜线圈整齐排布在定子齿上，绕组端部的高度控制在合理范围，既不会和转子端盖发生运动干涉，也能尽可能降低铜损提升电机效率；输出轴采用高强度合金钢加工，轴身和转子铁芯的配合采用过盈加键连接的方式，能传递大扭矩不打滑，轴伸端的螺纹结构用于安装螺旋桨或是传动带轮，轴和定子基座之间配置了一对深沟球轴承，能同时承受径向载荷和少量轴向载荷，保证转子高速转动时的同轴度，避免出现扫膛问题。

在设计思路上，整个装配结构遵循了无刷电机的工程设计逻辑：首先确定电机的KV值与目标扭矩输出范围，反推定子的叠厚、槽数以及磁钢的极数配比，这款模型采用的是常见的外转子电机槽极配比，能兼顾低速扭矩与高速运转的平顺性；其次考虑装配的工艺性，所有部件的装配顺序都符合实际生产流程，从定子绕线、轴承压装、磁钢粘贴到转子合装、端盖固定，每一步的配合公差都做了预留，比如轴承和轴承室的配合采用基孔制过渡配合，轴和轴承内圈的配合采用基轴制过盈配合，既保证装配后不会松旷，也不会因为过盈量过大导致轴承转动卡滞；外壳上的镂空开孔一方面是为了减轻电机整体重量，另一方面能形成空气对流通道，在电机高速运转时带走绕组产生的热量，避免持续高温导致永磁体退磁、绕组绝缘层老化。

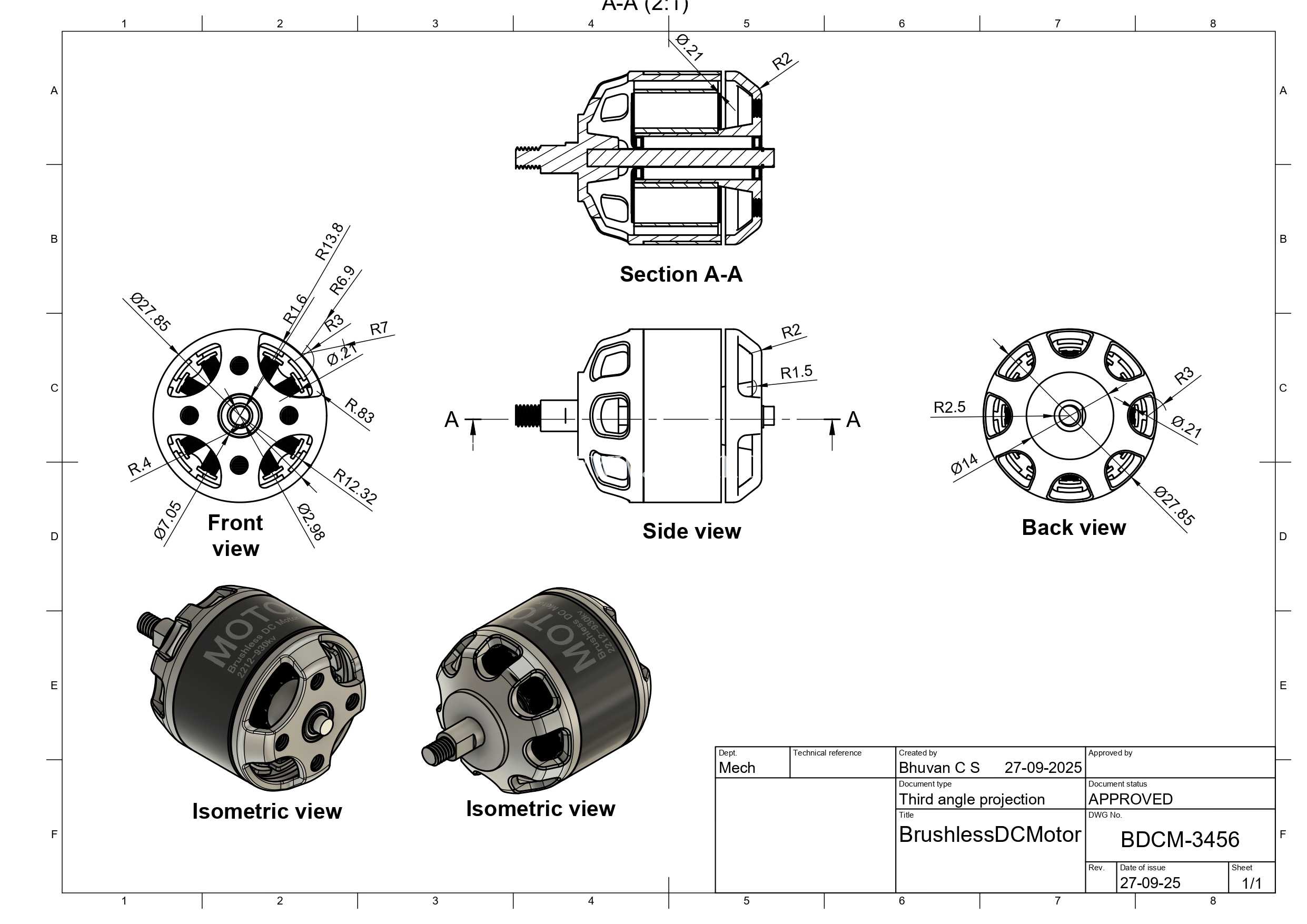

关于安装边界与外形尺寸的适配，该模型的安装基准为定子基座端的四个安装孔位，孔位的分布圆直径、安装孔的孔径都按照行业通用的小型外转子电机安装标准设置，能直接适配市面上多数标准电机安装座；轴伸端的螺纹规格、轴的伸出长度也符合常规配套件的安装要求，不管是安装航模螺旋桨的桨夹，还是连接同步带轮、联轴器，都不需要额外做结构修改；电机的整体外径、轴向总长度都控制在小型动力电机的常规尺寸区间内，在做设备整体布局时，只需要预留出转子转动的安全间隙，以及接线端的走线空间即可，不需要额外做复杂的结构避让。另外模型中所有部件的材质区分清晰，导磁部件、导电部件、结构支撑件、绝缘件都做了明确的结构区分，在做有限元仿真分析时，可以直接赋予对应的材料属性，完成磁场仿真、温升仿真、结构强度校核等后续工程计算工作，不需要再对模型做大量的简化修复。
