嵌入式前置轴调节机械湿度控制器结构

这款机械湿度控制器采用嵌入式安装设计，核心适配各类需要对环境湿度做机械式阈值控制的工业柜体、小型环境调控舱、通风管路节点等场景，区别于电子式湿度传感方案，纯机械结构的设计无需额外供电即可完成湿度阈值触发动作，在强电磁干扰、高低温交变的恶劣工况下具备更高的运行可靠性，不会出现电子元件漂移、供电中断失效的问题。

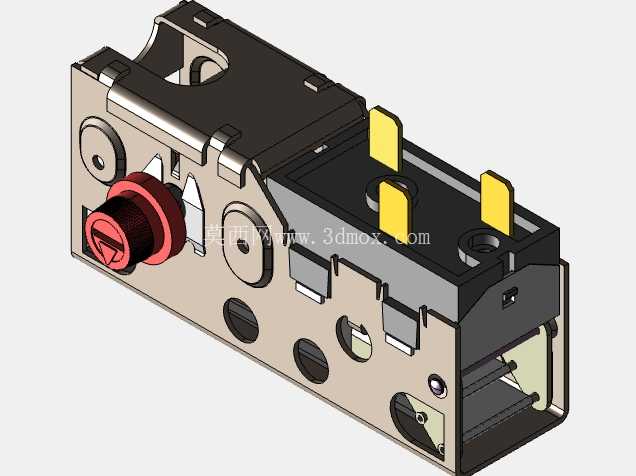

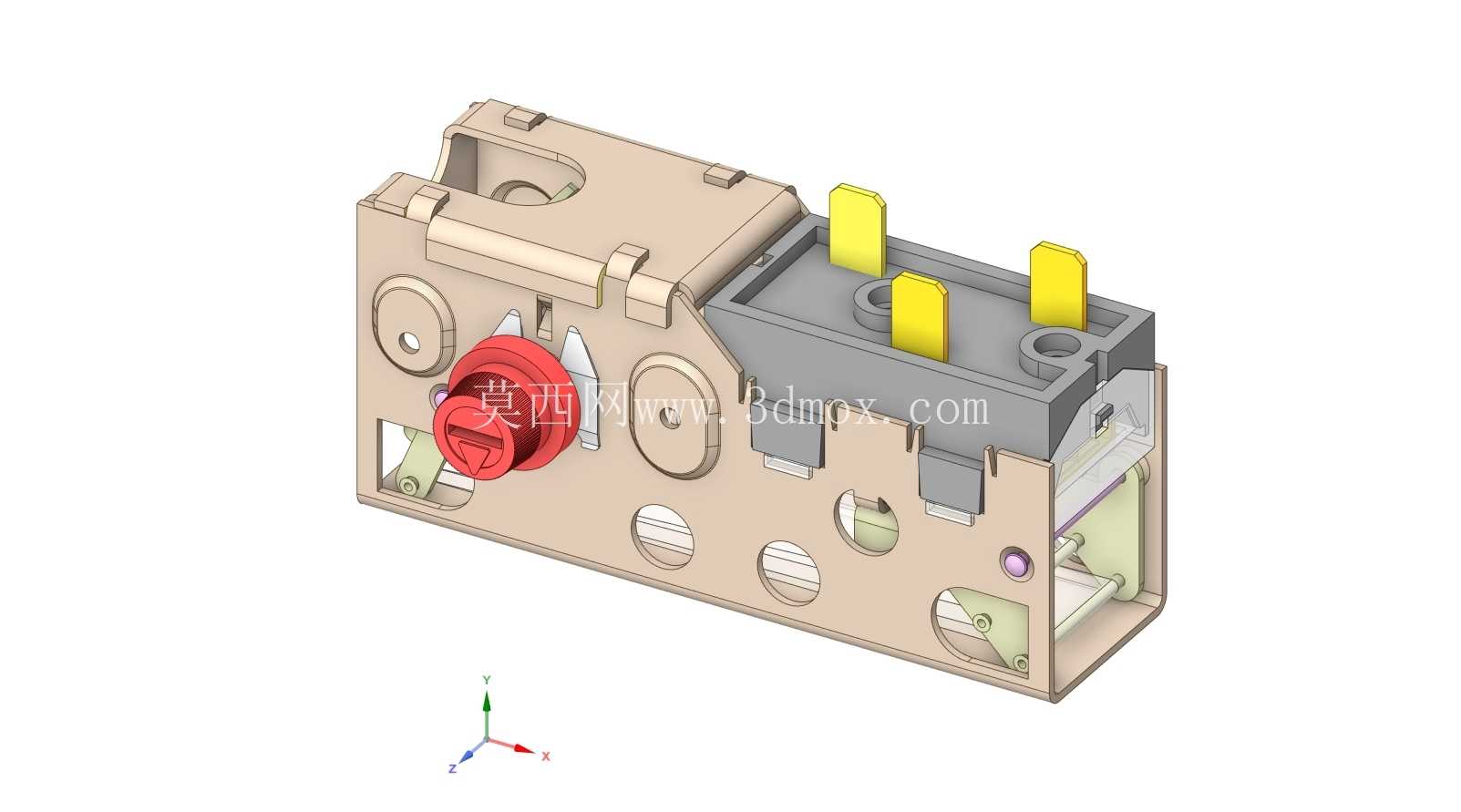

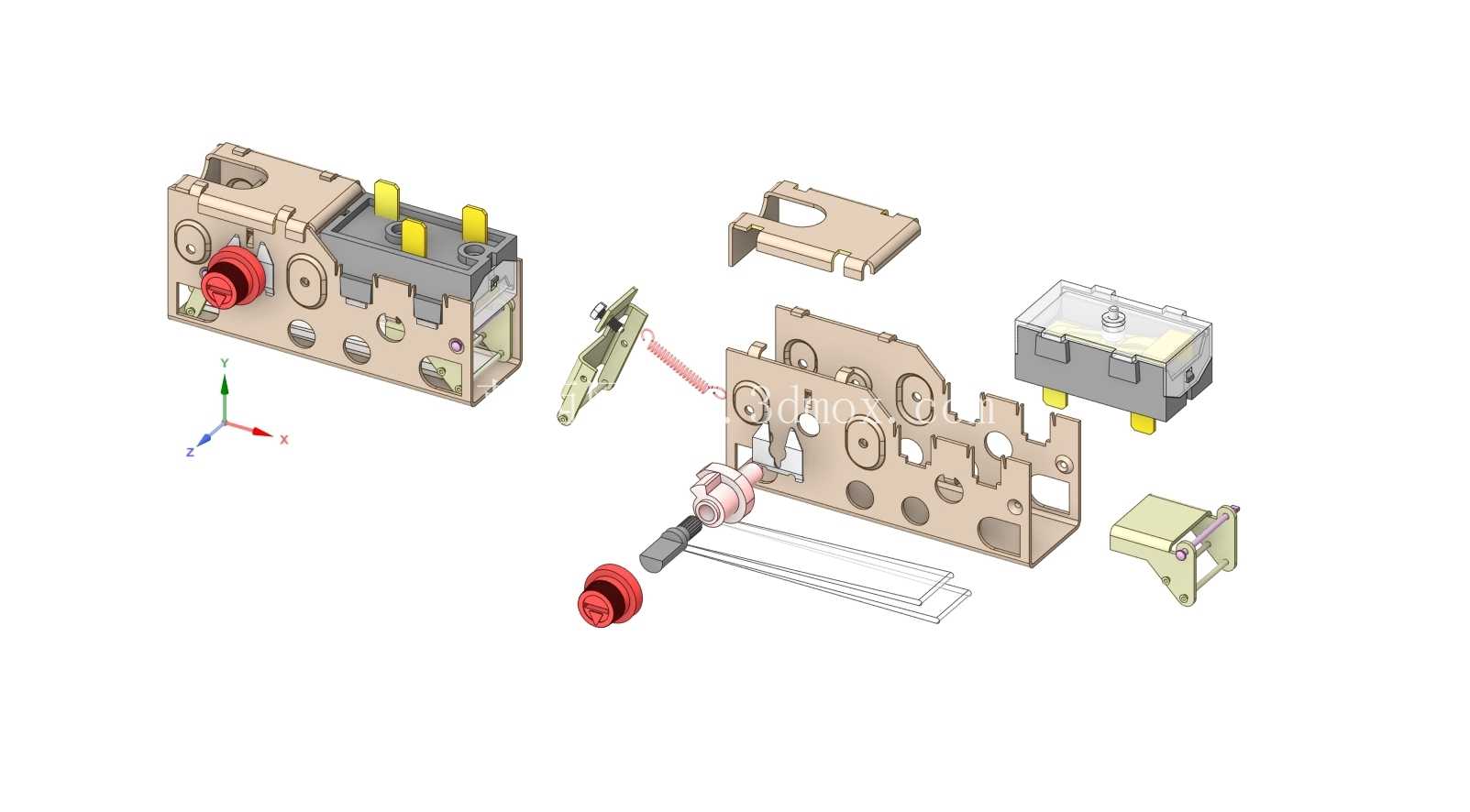

从结构拆分来看，整套组件分为外部调节端、传动杠杆组、湿度感应触发模块、壳体承托结构、接线端子组件几个核心部分。前置轴调节结构直接伸出安装面板外侧，操作人员无需拆解设备外壳，即可通过端部的红色旋钮完成湿度触发阈值的微调，旋钮与内部的偏心调节轮直接连接，转动旋钮时会改变杠杆触发端的初始位置，以此调整感应模块触发动作对应的湿度临界值，调节行程做了机械限位设计，避免过度旋转导致内部结构脱扣。

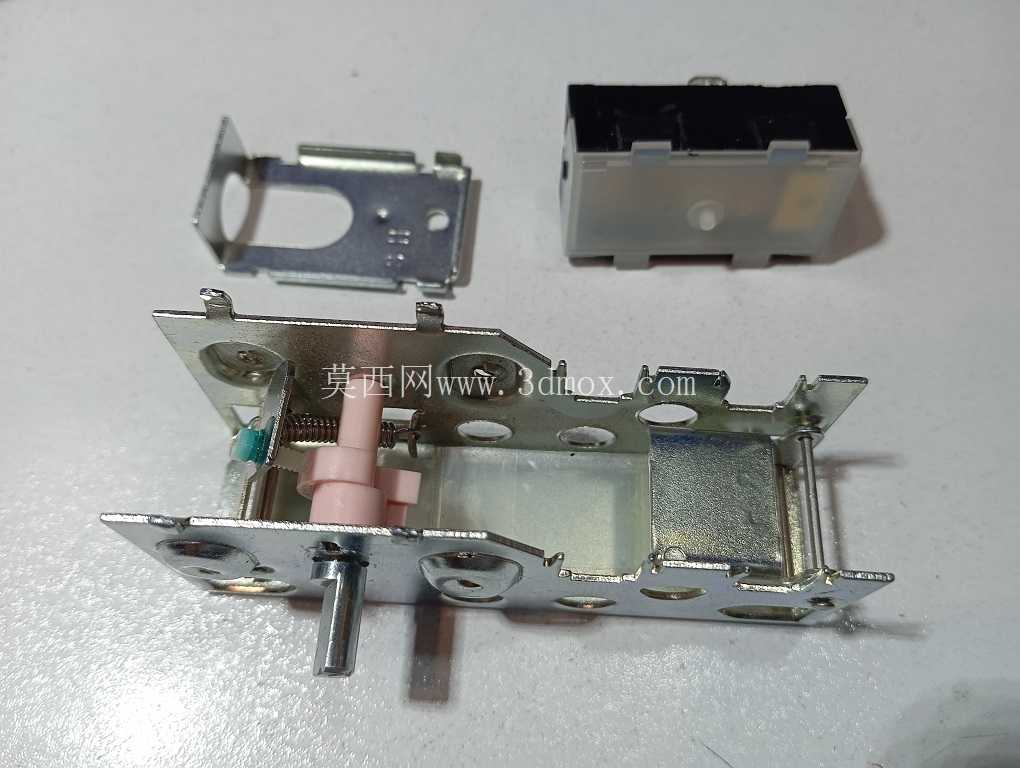

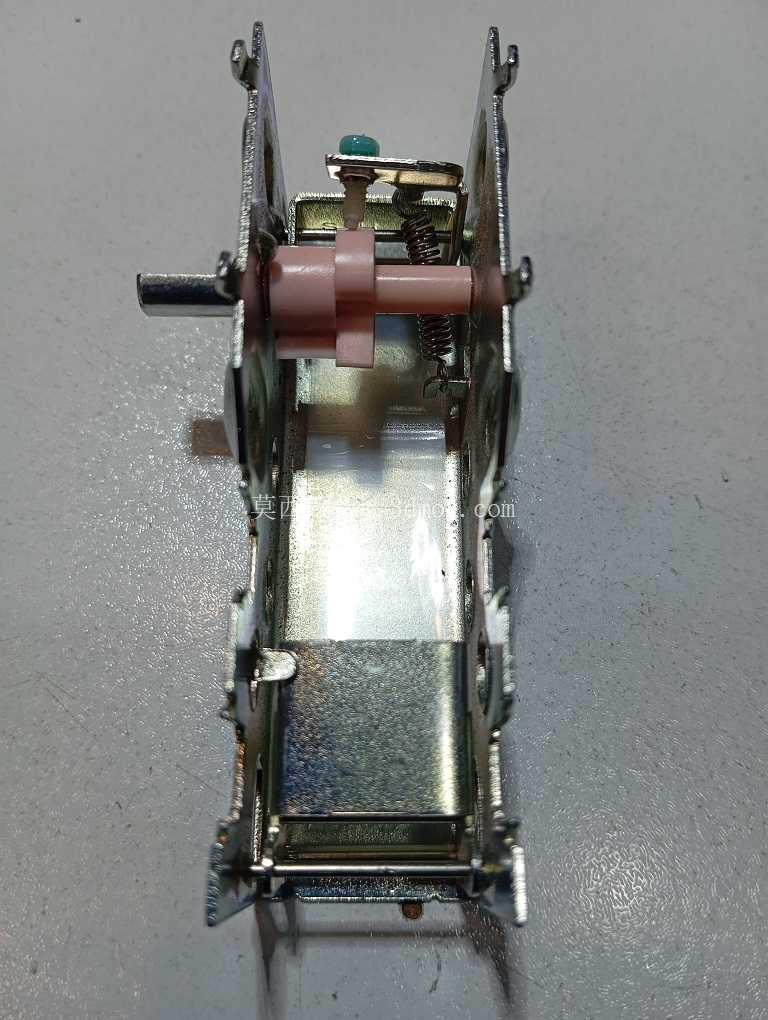

传动部分采用薄金属冲压杠杆搭配绝缘连杆的结构，杠杆的铰接点做了铆接减摩处理，长期往复动作也不会出现卡滞，绝缘连杆将感应模块的形变位移传递到触点触发端，同时实现带电部分与前端调节旋钮的电气隔离，满足低压电控设备的绝缘安全要求。湿度感应模块采用叠层感湿结构，随环境湿度变化产生线性形变，当形变量达到预设阈值时，推动杠杆触发微动触点完成通断动作，模块本身通过卡扣结构固定在壳体内部的定位槽内，更换维护时无需拆解整个壳体，只需打开侧盖即可完成模块替换。

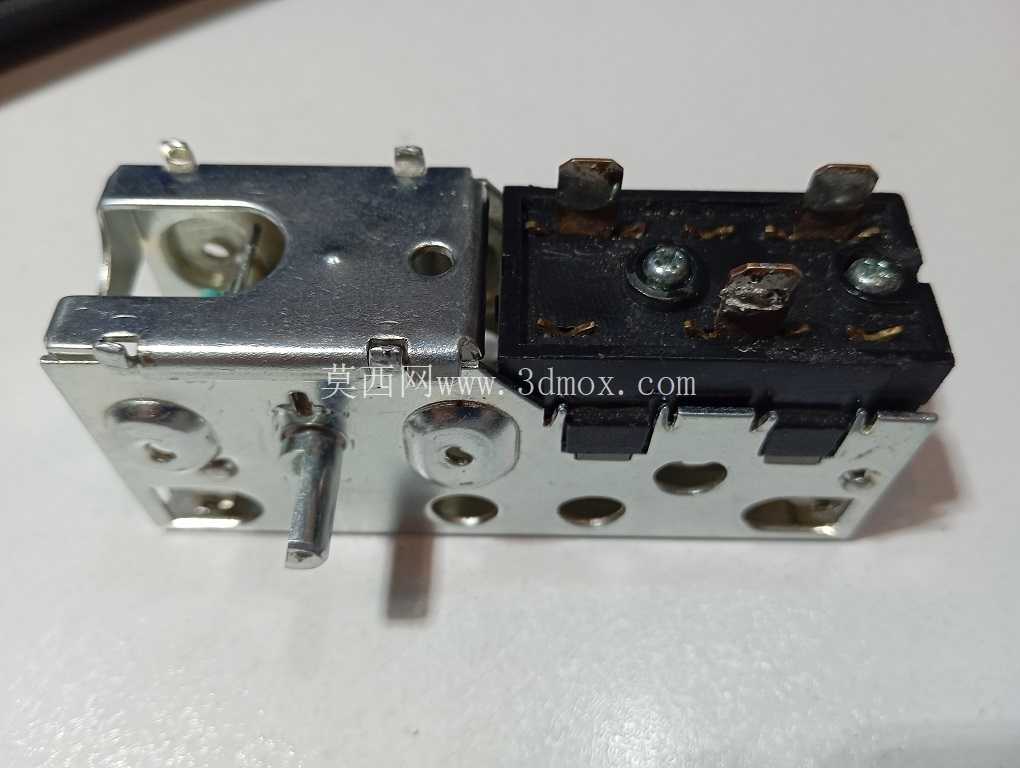

壳体部分采用阻燃工程塑料注塑成型，上下壳体通过卡扣加定位柱的方式组合，接缝处做了止口设计，可阻挡日常使用中的粉尘溅入内部结构，安装时只需在设备面板上开出对应尺寸的矩形安装孔，将控制器整体嵌入孔位后，通过壳体两侧的弹性卡扣即可完成快速固定，不需要额外的螺丝紧固件，安装效率远高于传统螺丝固定的同类控制器。接线端子设置在壳体顶部，采用插拔式接线结构，端子旁做了清晰的接线位标识，现场接线时无需对照说明书即可完成线路连接，端子的夹持力满足低压电控线路的拉拔力要求，不会出现线路松脱的问题。

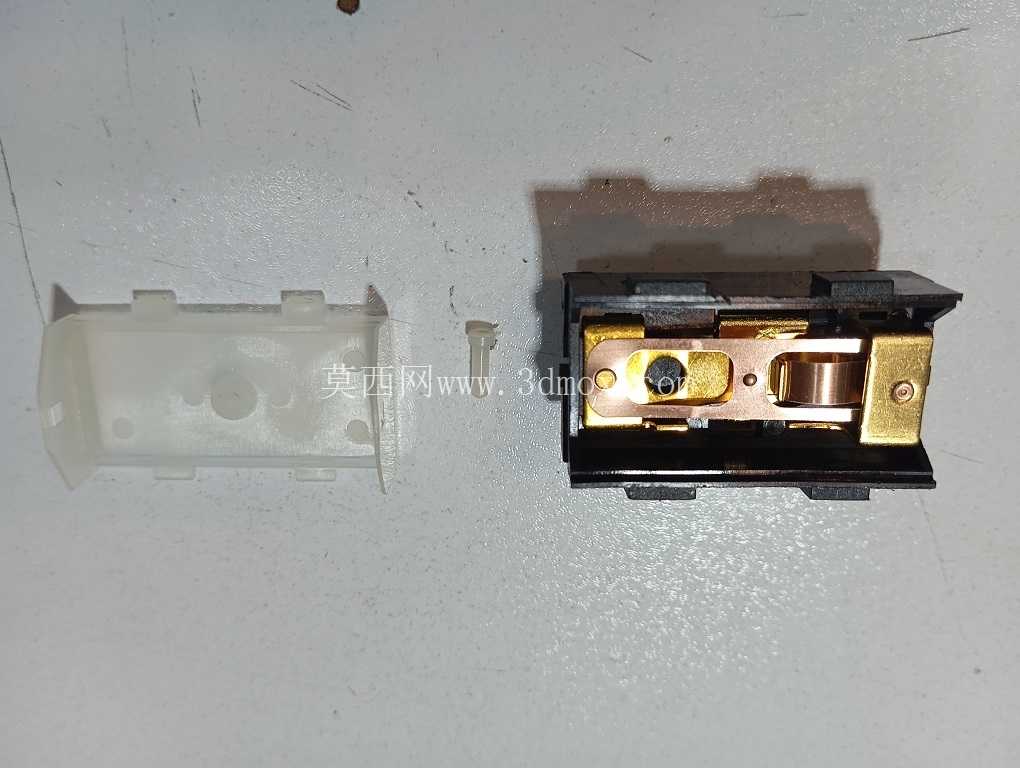

设计过程中针对安装边界做了明确的尺寸约束，整体嵌入深度控制在狭小空间适配范围内，不会占用柜体内部过多的走线空间，面板外漏部分的厚度做了薄型化处理，突出面板的高度仅满足旋钮操作的最小空间要求，避免突出部分被意外磕碰导致阈值偏移。内部的所有活动部件都做了运动间隙校核，在-10℃到60℃的工作温度区间内，塑料件的形变不会导致活动部件卡滞，金属冲压件的表面做了镀锌钝化处理，长期在高湿度环境下工作也不会出现锈蚀影响动作精度。触点部分采用银合金触点材质，通断寿命满足十万次以上的动作要求，可直接驱动小功率负载，也可作为信号触发端连接后续的继电器控制回路。整套结构没有复杂的异形曲面，所有塑料件都采用直拔模设计，金属冲压件的折弯角度都满足常规冲压工艺要求，量产时的模具成本、加工成本都控制在较低区间，适合批量配套到各类湿度调控设备中。
