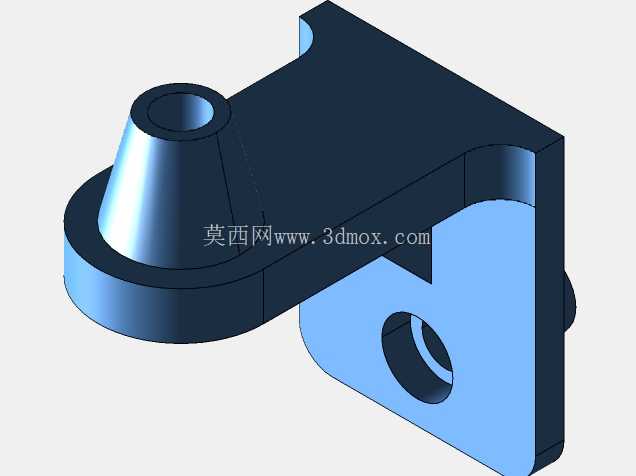

带锥台凸座的铰接式连接固定结构件

这类带锥台凸座的铰接式连接结构件，多应用在需要实现小角度摆动、同时承担径向与轴向复合载荷的机械装配场景中，常见于轻工设备的连杆传动端、小型自动化设备的摆臂连接位、通讯架设器材的角度调节节点，在实际装配中，它既承担两个相对运动部件之间的铰接枢轴功能，也通过侧面的安装平面实现与基体构件的刚性固定，避免运动过程中出现支座偏移导致的传动卡滞。

从结构功能来看，零件上部的锥台结构中心设置同轴通孔，这个孔位是铰接销轴的穿装位，锥台的锥面设计一方面可以在销轴装配时起到导向作用，降低销轴与孔位对中的装配难度，另一方面锥面结构相比等直径圆柱凸台，能在相同材料用量下提升凸台根部的抗弯截面模量，当铰接部位承受侧向倾覆力矩时，锥台与基体连接的根部应力集中系数更低，长期受交变载荷作用下不容易出现根部断裂的失效问题。零件下部的带孔耳板是铰接配合的核心部位，耳板上的通孔与上部锥台孔的轴线呈空间垂直布局，这种垂直轴孔的设计可以实现两个正交方向的转动自由度约束，仅保留耳板孔轴向的单自由度转动，满足摆臂类构件绕固定轴摆动的运动需求。

设计过程中，首先需要明确两个安装孔位的中心距尺寸，这个尺寸直接决定了铰接构件的摆动半径，是影响整个传动机构运动行程的核心参数，建模时需要优先锁定两个孔的轴线空间位置，再逐步向外延伸构建实体结构。零件后侧的垂直安装平面是与基体贴合的定位基准面，这个平面的平面度公差需要控制在合理范围内，避免装配时出现面贴合不严导致的固定螺栓受附加剪切力，平面边缘的直角结构做了微小的倒角处理，既可以去除机加工产生的毛刺，也能避免装配时锐边划伤操作人员或相邻零件的表面。耳板的外侧圆弧过渡设计，是为了在摆动过程中避开相邻运动构件的运动包络，防止零件运动时出现结构干涉，同时圆弧过渡也能降低耳板与连接臂配合处的摩擦阻力，让摆动动作更顺畅。

从安装边界来看，零件后侧的垂直平面需要贴合在基体的安装面上，通过耳板两侧的实体部分预留的螺栓过孔实现锁紧固定，设计时需要核算螺栓孔的边距尺寸，保证螺栓拧紧时不会出现基体材料局部压溃的问题；上部锥台的外圆尺寸需要匹配对应铰接端的沉孔尺寸，保证装配后锥台端面能与配合件端面贴合，承受轴向的压紧力；下部耳板的厚度尺寸需要与配合叉形接头的开口宽度匹配，预留合理的装配间隙，既不能间隙过大导致摆动时出现窜动，也不能间隙过小造成装配困难、转动卡滞。零件上所有孔位的边缘都做了倒角处理，方便销轴、螺栓的穿装，同时也能避免孔口锐边在销轴反复转动过程中刮伤销轴表面，降低配合面的磨损速率。

在实际工程应用中，这类结构件通常采用金属材料切削加工或者压铸成型，建模时需要充分考虑加工工艺的可行性，比如锥台部分的拔模斜度要适配压铸工艺的脱模需求，孔位的加工余量要预留足够，保证后续机加工后能达到设计的尺寸精度与表面粗糙度要求。结构的壁厚设计保持均匀过渡，避免出现壁厚突变导致的压铸成型缺陷，在应力集中的孔位根部、凸台连接处都做了圆角过渡，提升零件的整体疲劳强度，满足长期往复摆动工况下的使用寿命要求。
