赛事专用气流导向除尘构件结构设计

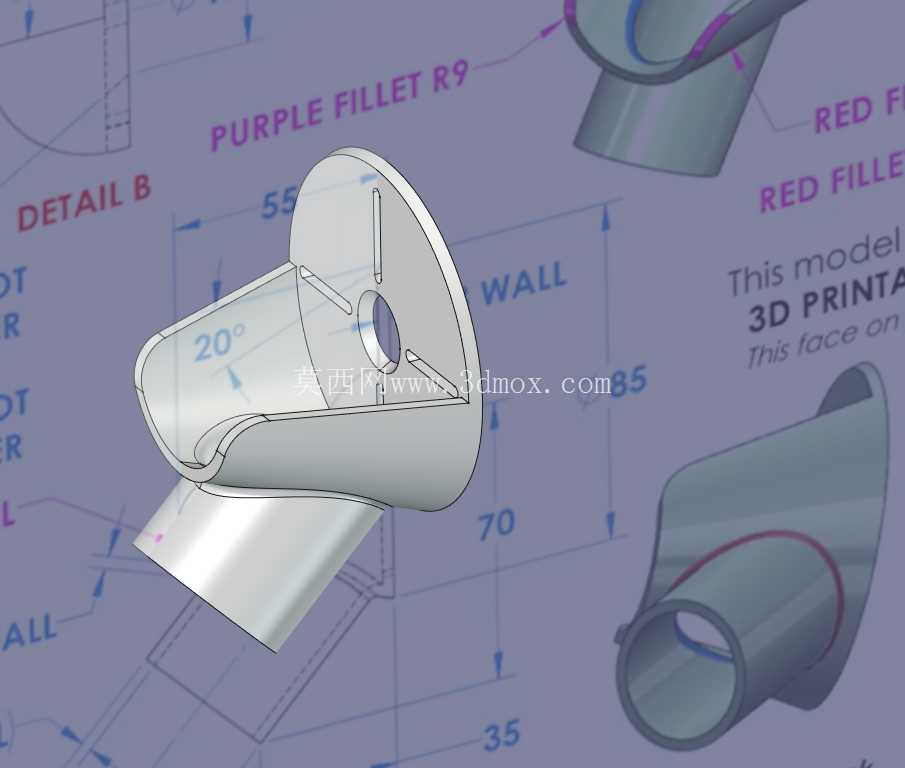

　　在室内竞技赛事的场地运维环节，空气悬浮颗粒物的管控直接影响选手发挥与赛事转播效果，这类小型定向除尘构件，主要针对桌台类竞技项目的局部区域做精准气流组织，避免擦拭、操作过程中产生的细微粉尘、碎屑飘散到竞技区域影响精度，和常规工业除尘的大流量广覆盖不同，这类构件需要在极小的安装空间内完成定向气流收集，同时不能干扰选手的操作动线，也不能产生额外的气流紊流影响轻质竞技道具的摆放状态。从结构本身来看，构件采用变径曲面导流设计，入口端为贴合桌台边缘的斜切敞口结构，敞口边缘做了R9的圆角过渡，既避免尖锐棱边造成的磕碰风险，也能减少气流进入时的局部阻力，避免入口处产生涡流导致粉尘逃逸。

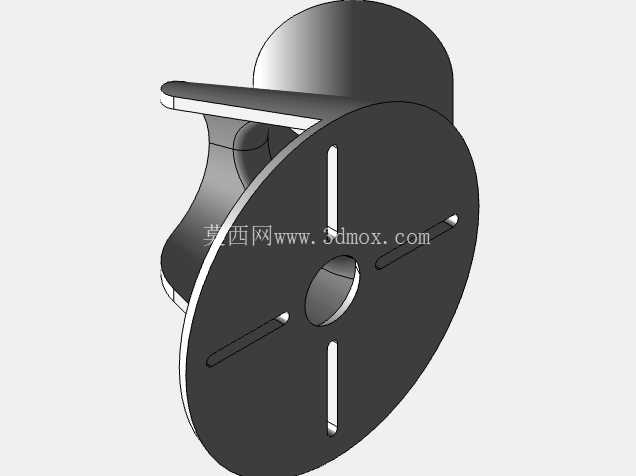

　　敞口段内部设置了三道径向加强筋，筋板厚度1.5mm，沿圆周方向均匀分布，在不阻挡气流通道的前提下，提升薄壁曲面结构的刚性，避免长期受气流负压作用出现形变，导致导流角度偏移。中部的20度倾斜过渡段是整个构件的核心功能区，这个角度是经过多轮流场仿真确定的，既可以让吸入的气流平稳转向，不会因为转角过大产生压损，也能匹配安装位置的空间边界，避开桌台下方的支撑结构，不需要对现有赛事桌台做额外的开孔改造。末端的连接法兰为圆盘式结构，法兰端面设置了定位凸台，可以直接卡接在配套的柔性风管接头上，不需要额外的紧固件就能实现密封连接，法兰上的中心孔为标准通径，和常规小型吸尘风机的接口尺寸完全匹配，现场安装时不需要做二次转接加工。

　　设计过程中首先要明确安装边界：构件整体安装在竞技桌台的侧下方，距离桌面操作区的垂直高度为85mm，水平探出距离不超过70mm，所有外露结构不能超出桌台边缘的垂直投影面，避免选手走动时发生剐蹭。曲面壁厚统一设置为2mm，既满足3D打印快速制样的强度要求，也适合后续采用薄板冲压工艺做批量生产，曲面的拼接位置全部做了圆角顺滑处理，没有突兀的折角，一方面减少气流流动时的风噪，避免赛事过程中产生额外的噪音干扰，另一方面也避免积尘死角，日常维护时只需要用压缩空气从反方向吹扫就能完成清洁，不需要拆解构件。和常规工业除尘的吸尘口不同，这个构件的气流收集范围被严格控制在敞口正前方25mm的扇形区域内，不会抽吸到桌面上放置的轻质竞技配件，也不会因为气流扰动导致桌面上的细小零件移位，导流曲面的曲率经过反复调整，确保入口处的气流流速均匀分布，不会出现局部流速过高吸住轻质物料、或者局部流速过低无法收集粉尘的情况。在安装适配性上，构件的法兰端可以根据现场的风管布置需求调整周向安装角度，法兰上的预留安装间隙允许±5度的角度微调，不需要重新制作连接配件就能适配不同的桌台支撑结构。

　　整个结构没有复杂的内部腔体，所有曲面都满足拔模要求，如果采用注塑工艺批量生产，不需要设计复杂的抽芯结构，模具成本可以控制在较低水平；如果是小批量赛事定制，采用FDM3D打印制作时，不需要添加支撑结构就能直接打印成型，打印完成后只需要简单去除毛边就能投入使用，制样周期可以压缩到4小时以内。实际测试过程中，当配套风机提供120m³/h的抽吸风量时，构件入口处的平均流速可以达到2.2m/s，足以捕捉直径10μm以上的悬浮颗粒，同时在距离敞口30mm以外的区域，气流流速低于0.3m/s，完全不会对桌面上的轻质物件产生扰动，敞口处的风噪控制在32分贝以内，不会对赛事现场的声音采集造成干扰。结构的整体重量控制在45g以内，即使采用粘接的方式固定在桌台侧板上，也不会出现脱落的风险，不需要在桌台上钻孔破坏原有结构，非常适合临时搭建的赛事场地快速部署使用。
