TTT赛事用铝合金连接支架结构建模

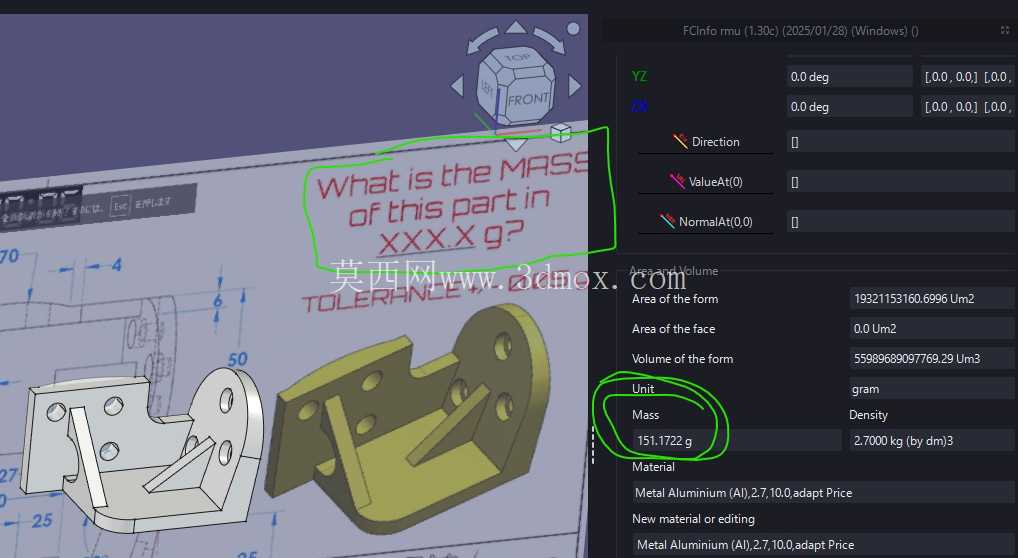

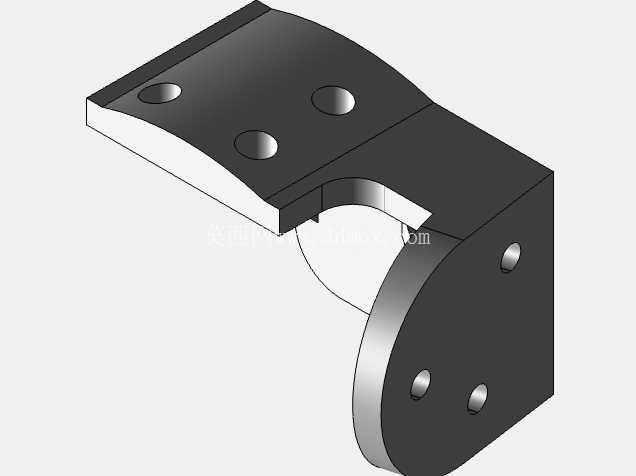

　　本次建模的零件属于小型设备连接支撑类五金构件，这类构件常出现在小型竞赛类机械装置、桌面级实验设备、定制化小型工装的装配体系中，承担两个相对独立功能模块之间的刚性连接、载荷传递与位置定位作用，在需要兼顾轻量化与结构强度的装配场景中应用十分广泛。从结构形态来看，该零件采用一体化弯折式主体设计，一侧为带多组安装孔的平板连接面，孔位按照等距排布规则设置，可适配不同孔距的对接部件，安装时可通过螺栓穿过对应孔位实现与相邻构件的锁紧固定，孔边预留了足够的螺栓头沉放空间，避免装配后螺栓头突出干涉其他运动部件。

　　另一侧为带法兰边的弧形支撑结构，法兰面上同样布置了圆周方向的安装孔，可与带圆形对接面的功能部件实现同轴连接，弧形过渡区域设置了三角形加强筋，筋板从主体弯折根部延伸至法兰端面，有效抵消侧向载荷作用下的结构形变，避免长期受载后连接位置出现应力断裂。设计过程中优先考虑了零件的安装边界约束，整体轮廓的外伸尺寸控制在小型装配空间允许的范围内，所有安装孔的中心距公差按照通用五金配件的IT7级精度设置，既可以满足常规装配的互换性要求，又不会过度提高加工难度。

　　零件的壁厚设置兼顾了减重与强度需求，主体壁厚均匀，避免压铸或机加工过程中出现壁厚差过大导致的变形问题，所有棱边均做了R0.5-R1的圆角过渡，既可以消除加工后的锐边毛刺，避免装配过程中划伤操作人员，也能减少应力集中点，提升零件的抗疲劳性能。从材质适配角度，该结构默认适配铝合金材质，密度低、切削性能好，适合快速加工打样，能够满足竞赛类项目短周期制作的需求，若应用在载荷更大的工业场景，也可直接替换为不锈钢或碳钢材质，无需调整整体结构尺寸，仅需对应校核加强筋的承载能力即可。在实际装配场景中，该零件的平板侧通常固定在设备的主体基板上，法兰侧用于安装传感器、小型执行器或者定位挡块类部件，安装时可通过调整不同孔位的锁紧顺序，微调对接部件的同轴度与端面平行度，补偿加工过程中带来的微小尺寸误差。结构设计时特意规避了装配死角，所有需要螺栓锁紧的位置都预留了足够的扳手操作空间，不需要特殊工装即可完成装配与后期维护拆卸，零件的非配合面采用自然表面处理即可，配合面可根据实际使用需求做铣平加工，保证连接的贴合度。

　　从受力角度分析，该零件主要承受垂直于法兰面的轴向载荷以及平行于平板面的侧向剪切力，加强筋的设置方向与主要受力方向保持一致，能够以最小的材料增量获得最大的结构刚度，经质量属性核算，铝合金材质下零件整体质量控制在合理区间，不会给整体设备带来过多的重量负担，符合轻量化设计的要求。这类连接支架虽然属于小型基础五金构件，但在整套设备的装配体系中起到的作用十分关键，其孔位精度、结构刚度直接影响到所连接功能部件的运行稳定性，若支架出现形变或安装错位，会直接导致对接部件的位置精度下降，甚至出现运动卡滞、功能失效的问题，因此在建模过程中需要严格控制各个安装面的形位公差，保证平面度、同轴度符合装配要求，所有孔位的轴线与对应安装面保持垂直，避免螺栓锁紧后出现附加应力。
