杜卡迪摩托车空气滤清器结构设计

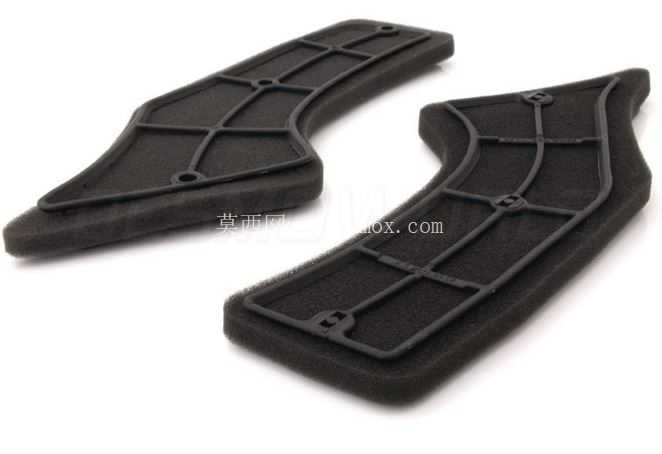

　　滤芯的支撑骨架采用硬质塑料一体注塑成型，表面分布的网格状加强筋，既可以在车辆高速行驶、进气负压较大的工况下避免海绵滤芯被吸变形，保证整个过滤面的有效通气面积不发生衰减，同时也能将整块过滤海绵分隔成多个独立的支撑区域，长期使用后不会出现海绵局部塌陷、移位的问题。骨架上预留的多个定位孔与空滤仓内的固定柱一一对应，安装时无需额外调整对位，孔位公差控制在合理范围内，不会出现安装错位、压不紧密封边的情况。过滤主体采用开孔海绵材质，孔隙率经过匹配调校，在保证足够通气量满足发动机高转速下的进气需求的同时，能够拦截绝大多数直径超过10微米的硬质颗粒，兼顾进气阻力与过滤效率的平衡。这套空气滤清器适配杜卡迪748、916、998、996系列车型，属于摩托车进气系统的核心防护部件，日常行驶中承担着拦截进气中沙尘、碎屑、浮尘杂质的作用，避免硬质颗粒进入发动机气缸造成缸壁、活塞环的异常磨损，直接关系到发动机的进气效率与服役寿命。从结构设计来看，滤芯采用左右对称的异形曲面构型，完全贴合对应车型空滤仓的内部安装轮廓，不存在多余的安装余量，装配时可以直接卡入空滤仓的定位槽内，边缘的密封海绵层能够完全填充滤芯与仓壁的间隙，杜绝未经过滤的空气从侧边缝隙短路进入进气道。

　　不同于传统平面状的空滤结构，这套异形滤芯充分利用了空滤仓内的不规则空间，在有限的安装边界内最大化拓展了有效过滤面积，相比同安装位的平面滤芯，过滤面积提升了近三成，能够有效延长滤芯的维护周期，减少频繁拆检清理的频次。在实际使用场景中，摩托车行驶时面临的工况远比乘用车复杂，尤其是非铺装路面行驶时，空气中的沙尘浓度远高于城市铺装路面，这套滤芯的曲面结构可以让进气气流在通过滤芯表面时形成更均匀的流场分布，避免局部区域因为气流流速过快导致杂质过早堵塞孔隙，让整个过滤面的容尘能力得到充分利用。

　　设计过程中需要严格匹配原车空滤仓的三维轮廓，所有曲面的曲率都要和仓体内壁保持一致，边缘的密封边厚度要控制在合理区间，既不能因为过薄导致密封不严，也不能因为过厚造成安装时压合过度、挤压变形影响进气通路。骨架上的加强筋排布也经过受力优化，在进气负压最大的区域适当加密筋条，在受力较小的区域减少筋条数量，在保证整体结构强度的前提下尽可能降低骨架自重，不会给空滤仓的固定结构带来额外的负载。滤芯的整体外形完全遵循原车的安装边界，最大外轮廓尺寸和原车空滤完全一致，替换安装时不需要对空滤仓、进气管路做任何改装，直接替换原厂件即可，安装后不会和空滤仓盖、周边的传感器、线束产生干涉。

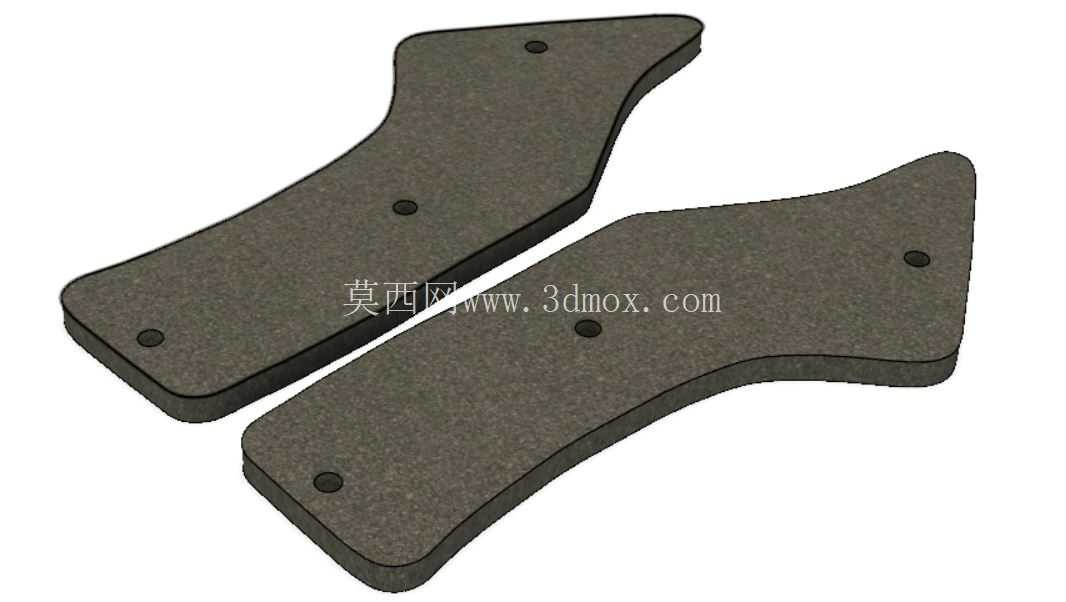

　　对于摩托车改装和维修场景来说，这套结构的三维数据可以直接用于开发不同过滤精度的替换滤芯，比如针对赛道使用场景可以更换更低阻力的高流量海绵，针对长途越野场景可以更换更厚、更高过滤精度的海绵层，只需要调整海绵部分的参数，支撑骨架的结构可以通用，大幅降低改装配件的开发成本。在建模过程中需要重点关注曲面的光顺性，避免出现局部的折角、凸起，否则会导致安装时海绵被挤压变形，出现密封缝隙；同时所有定位孔的位置度要严格控制，和原车固定柱的位置偏差不能超过0.5mm，否则会出现安装孔位不对、强行装配后滤芯移位的问题。另外，骨架边缘的圆角处理也需要符合工程要求，不能有尖锐的飞边棱角，避免安装时割破密封海绵，影响密封效果。
