标致雪铁龙三缸机凸轮轴正时定位工装

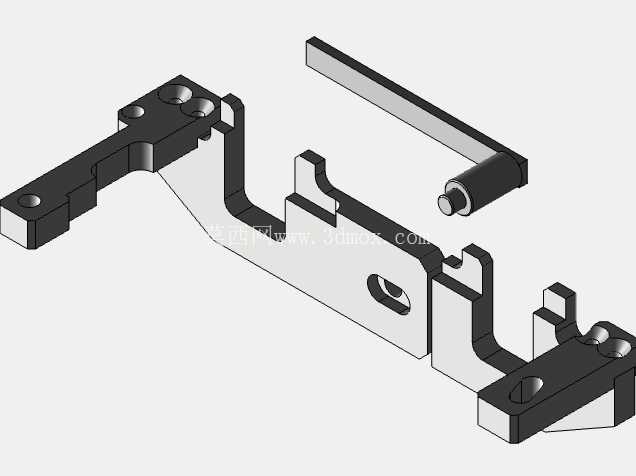

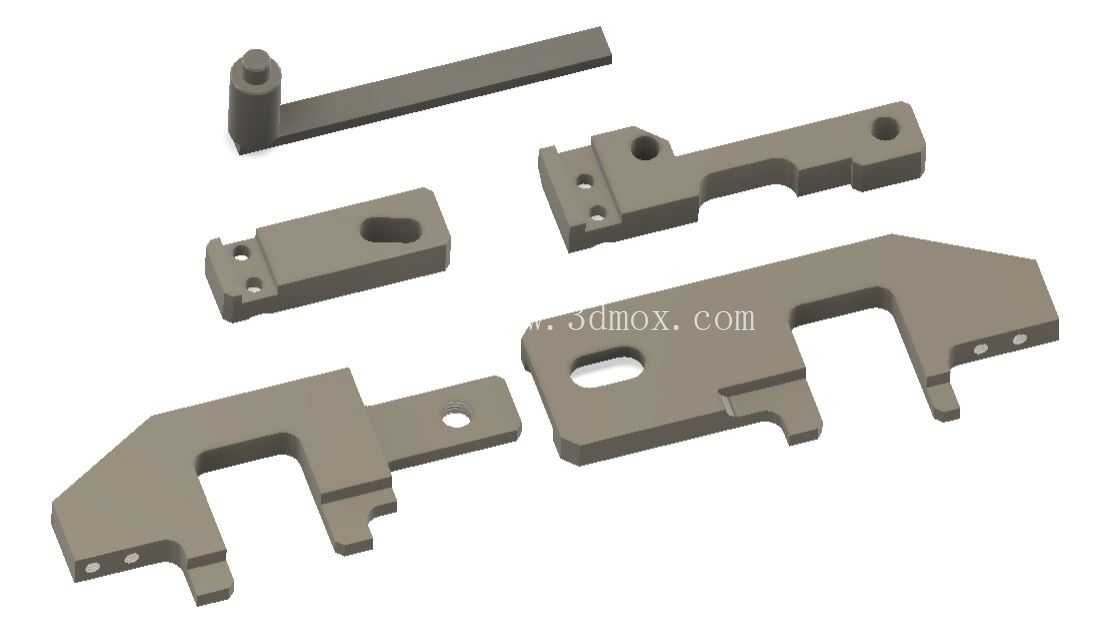

　　在PSA集团EB系列三缸发动机的售后维修与正时皮带更换作业中，凸轮轴与曲轴的相位定位精度直接决定发动机配气机构的运行状态，一旦定位偏差超过允许阈值，轻则出现怠速抖动、动力输出迟滞，重则引发气门顶撞活塞的恶性机械故障，这类小排量涡轮增压机型的正时校准容错空间远小于传统大排量自吸机型，对专用定位工装的依赖度极高。这套定位工装的核心设计逻辑，是完全匹配EB0、EB2、EB2M等不同代号机型的缸盖凸轮轴端定位特征、曲轴缸体定位孔位，通过刚性限位结构替代人工盘车找正的经验操作，让维修作业的定位一致性不再依赖技师的个人经验。

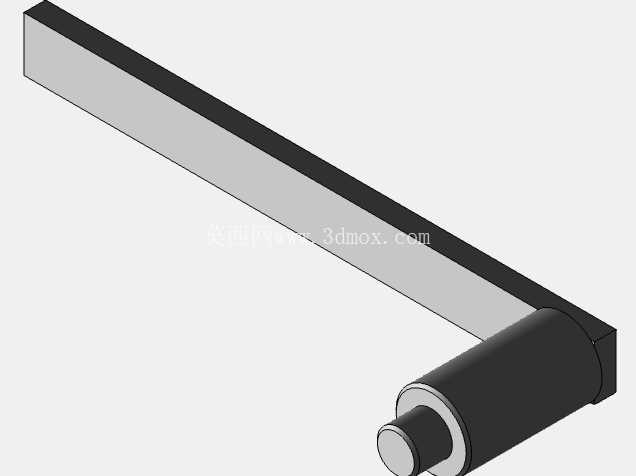

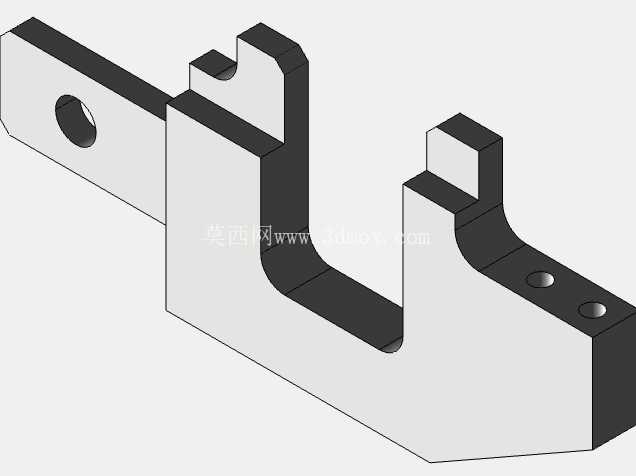

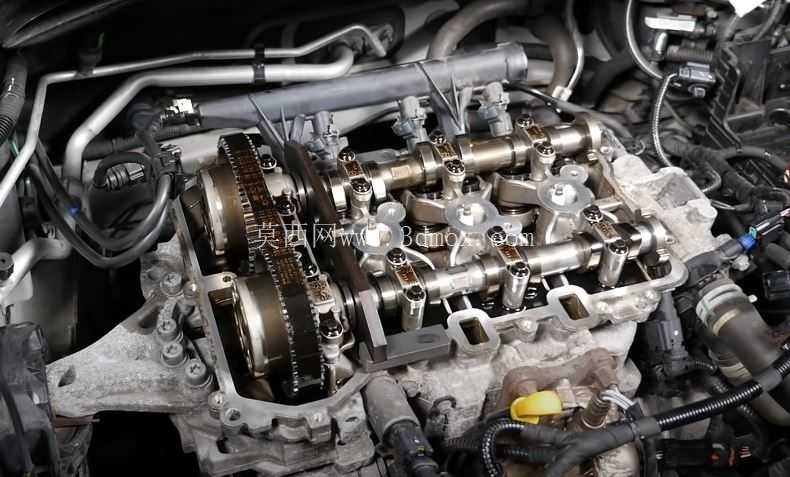

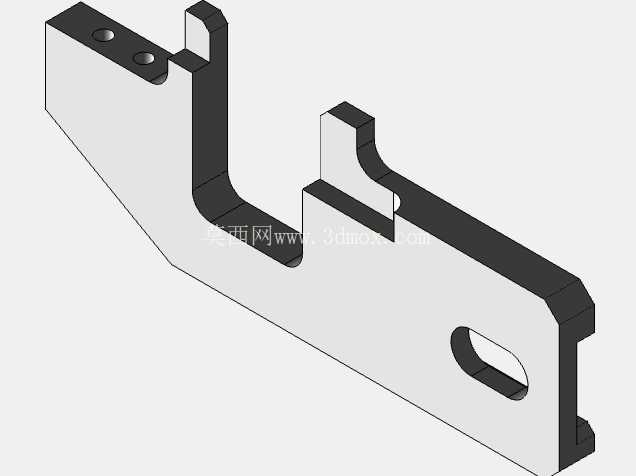

　　从结构适配性来看，工装的凸轮轴卡合部分完全贴合对应机型进气、排气凸轮轴末端的定位平面，卡合后可完全锁止两根凸轮轴的相对转角，不会因为缸盖螺栓紧固过程中的微小应力释放出现相位偏移；曲轴定位销则对应缸体侧方的专用定位孔，插入后可将曲轴固定在一缸上止点的指定位置，避免盘车过程中曲轴过转带来的定位偏差。在实际维修场景中，作业人员完成正时皮带张紧轮、惰轮的旧件拆卸后，无需反复盘车确认正时标记对齐状态，只需先将曲轴定位销插入缸体对应孔位确认曲轴位置，再将凸轮轴定位卡具卡在两根凸轮轴的末端定位面，即可完成整个配气相位的刚性固定，后续的皮带套装、张紧度调整作业全程都能保持相位不发生偏移，相比传统的标记对齐法，可将正时校准的作业时间缩短近40%，同时完全规避标记错位、皮带跳齿带来的返工风险。

　　设计过程中充分考虑了不同年款机型的结构差异，针对不同车型的缸盖外围附件布局，工装的卡具边缘做了对应的避空处理，作业时无需拆卸气门室盖外围的多余管路、传感器支架，可直接在有限的发动机舱作业空间内完成装夹，不会与周边的线束、真空管路、涡轮进气管路产生干涉。工装的各定位面公差控制在0.1mm以内，完全匹配主机厂的正时相位公差要求，卡具主体采用高强度合金钢材质，长期使用不会出现定位面磨损变形，可承受凸轮轴固定过程中可能出现的微小回转力矩，不会因为受力出现形变导致定位失准。

　　从安装边界来看，整套工装的外形尺寸完全适配发动机舱内的作业空间，卡具的厚度控制在15mm以内，即使是搭载该系列发动机的小型车型，发动机舱布局紧凑的情况下，也能顺利将卡具放置到凸轮轴末端的定位位置，不需要额外抬升发动机或者拆卸周边的大型附件。曲轴定位销的长度经过精准核算，插入缸体定位孔后既能够完全卡入曲轴的对应定位凹槽，又不会过长顶碰曲轴内部结构，也不会过短导致定位失效。在实际的4S店售后作业、第三方汽修厂的常规保养维修中，这类专用工装是小排量三缸涡轮增压发动机正时更换作业的必备工具，相比通用型正时工具，其定位精度更高、适配性更强，不会出现卡合不到位、定位偏差的问题，能够有效降低维修后的发动机故障返修率，保障配气机构的运行精度，让发动机在正时皮带更换后依然能够保持原厂设计的配气相位，保证动力输出平顺性与燃油经济性。
