带旋转锁紧结构的可夹持台虎钳结构

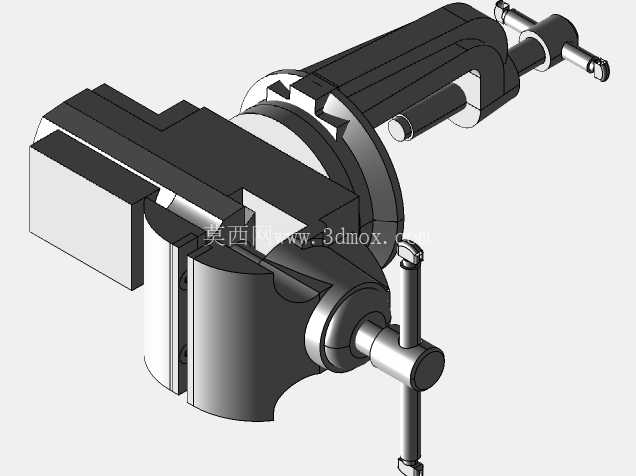

这款台虎钳的三维结构完整还原了车间实际使用的台虎钳全部功能细节，从钳身主体、活动钳口、传动丝杠到底座锁紧、工作台固定结构均做了全参数化建模，没有省略任何实际装配需要的配合特征。在机加工、钳工装配、维修作业场景中，台虎钳是工位上最基础也最核心的夹持工装，不管是小型零件的锉削、锯切、钻孔，还是零部件的拆装、攻丝、打磨作业，都需要依靠台虎钳提供稳定的夹持力，避免工件在加工过程中出现位移、晃动，保障加工精度与操作安全。

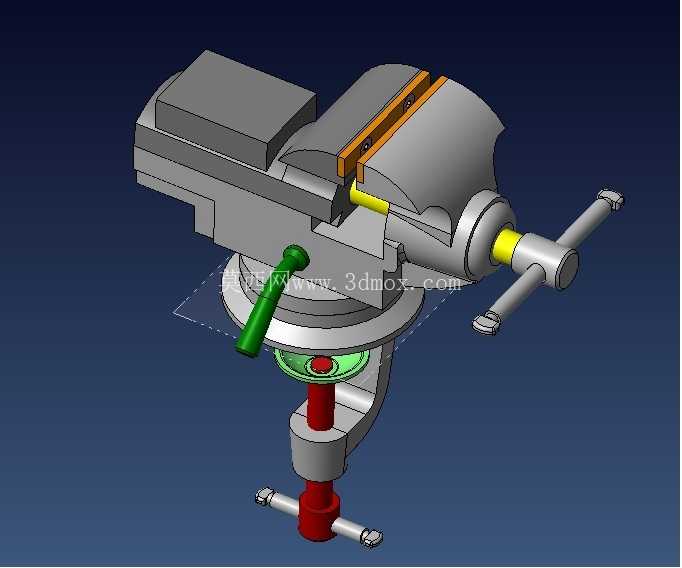

从功能特性来看，该结构保留了台虎钳的核心传动逻辑：通过转动端部的十字手柄带动梯形丝杠旋转，驱动活动钳身沿固定钳身的导轨做直线往复运动，实现钳口的开合与夹持力的调节，钳口部位预留了可更换齿面钳口板的安装槽，实际使用中可根据夹持工件的材质更换不同表面形式的钳口，比如夹持软质金属时可加装铜质钳口垫避免夹伤工件表面，夹持毛坯件时可使用带交叉齿纹的淬火钳口板增大摩擦力防止工件滑脱。钳身与底座之间设计了可360度旋转的回转支撑结构，配合侧面的绿色锁紧手柄，可在松开锁紧后任意调整钳身的朝向，调整到合适作业角度后扳下锁紧手柄即可通过内部的偏心压紧结构将回转盘与固定底座锁死，满足不同角度的加工作业需求，不需要反复松卸工作台的固定结构调整方向，大幅提升工位操作的灵活性。

底座部分采用了夹片式工作台固定结构，通过下方的T型丝杠带动底部的压块升降，可将整个台虎钳牢固夹持在工作台的边缘台面上，适配不同厚度的工作台面板，不需要额外打孔安装，适合临时工位或者需要经常调整安装位置的使用场景。设计过程中充分考虑了各部件的运动干涉问题：丝杠的行程范围与活动钳身的导轨长度做了匹配，避免丝杠超程脱出；回转盘的旋转间隙控制在合理范围，既保证转动顺畅又不会出现过大的旷量影响夹持精度；所有操作手柄的转动半径都预留了足够的操作空间，不会在转动过程中与钳身、底座结构发生碰撞。

从安装边界尺寸来看，该台虎钳钳口最大开合距离覆盖常规小型零件加工的夹持需求，钳身整体高度符合普通钳工工位的操作高度要求，安装时底座夹块的最大张开距离适配多数车间工作台的台面厚度，不需要额外制作过渡安装板即可直接固定。各部件的连接细节均按照实际装配关系建模，比如丝杠与活动钳身的连接部位做了轴向限位结构，保证丝杠转动时只传递扭矩不发生轴向窜动；锁紧手柄与偏心轴之间做了防转配合面，避免锁紧时手柄与轴之间出现相对转动导致锁紧力不足；钳口板的安装孔位置与沉头深度都符合标准紧固件的安装尺寸，实际生产时可直接按照模型尺寸加工零件进行装配。

对于结构设计从业者来说，该模型完整展现了手动夹持类工装的典型设计思路：通过螺旋传动实现大夹紧力的稳定输出，通过回转结构拓展作业角度范围，通过快装式底座结构提升设备的场景适配性，所有运动部件都做了对应的限位与锁紧设计，兼顾操作便利性与结构可靠性，没有多余的冗余结构，每一处结构都对应实际使用中的功能需求，可作为手动夹具设计的参考案例，也可用于钳工工位布局、实训教学演示等场景的三维可视化素材。
