柴油共轨后泄漏接头结构三维数模

在柴油发动机燃油喷射系统的维保与测试场景中，共轨回路的回油泄漏检测是判断喷油器密封性能、共轨腔压力稳定性的核心环节，本次建模的后泄漏接头，正是适配这一工况的专用连接部件。从实际使用场景来看，该接头主要应用在柴油机电控共轨系统的回油回路测试工位，既可以在售后维保环节替代原厂接头完成回油通路的密封连接，也可以作为自制后泄漏测试仪的适配端，对接不同规格的共轨回油口，避免测试过程中出现接头不匹配导致的泄压、漏液问题，保障回油泄漏量检测数据的准确性。

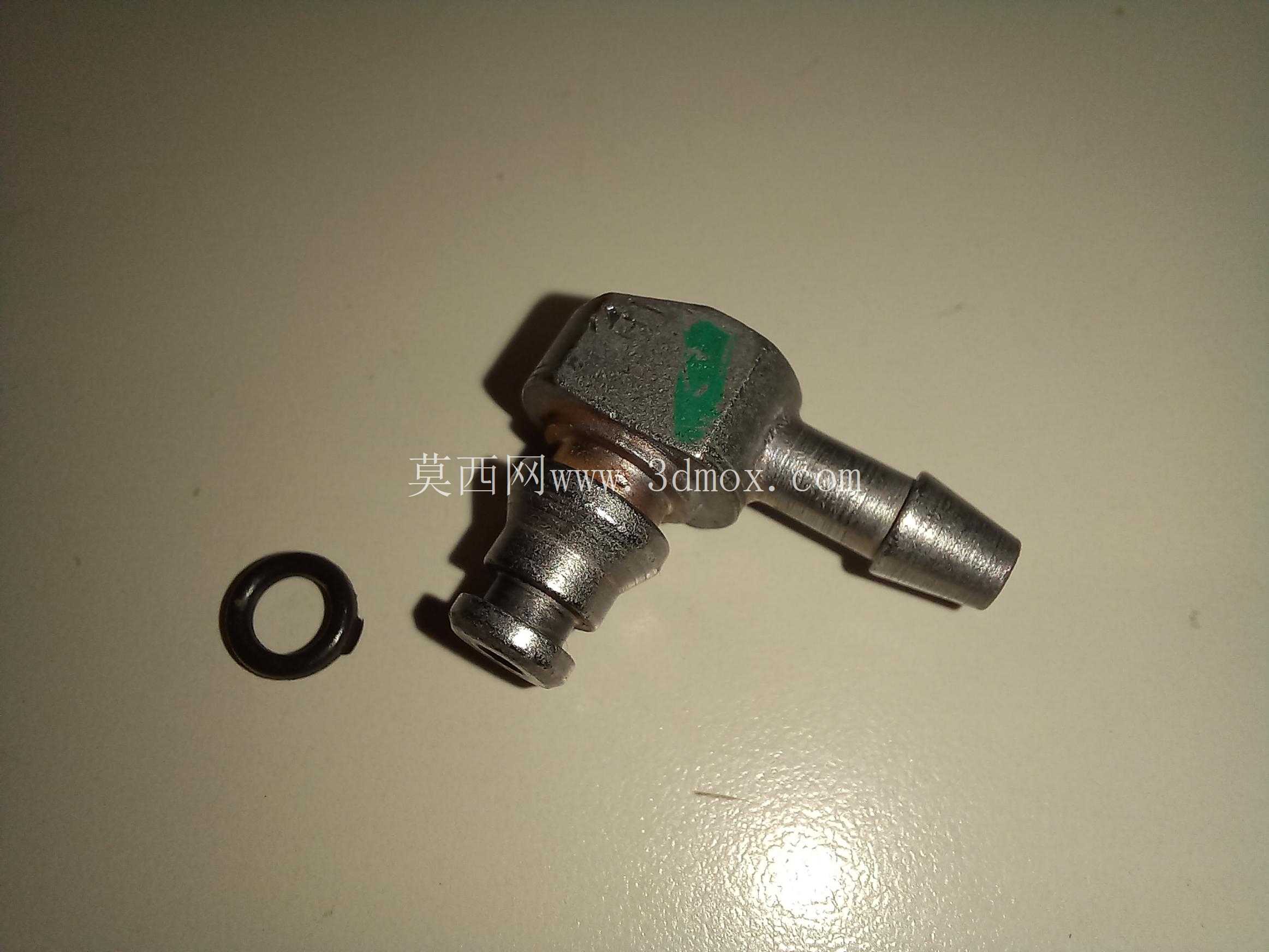

从功能特性上看，该接头采用直角弯通结构，一端为快插式对接端，可直接卡入共轨回油口的对应卡槽，无需额外紧固件即可实现轴向定位，对接端的多道环形密封槽可配合配套O形圈实现径向密封，耐受共轨系统回油侧的工作压力，避免燃油从对接缝隙渗出；另一端为宝塔式竹节接头，可直接插接耐油橡胶回油管，竹节段的环形倒刺结构可在油管插接后形成多点卡紧，即使在发动机运行产生的持续振动下，也不会出现油管脱落、渗油的问题。接头主体采用金属材质一体成型，直角转折处做了圆弧过渡处理，避免流道直角转折造成的回油阻力突变，同时也消除了转角处的应力集中问题，提升部件长期使用的结构强度。

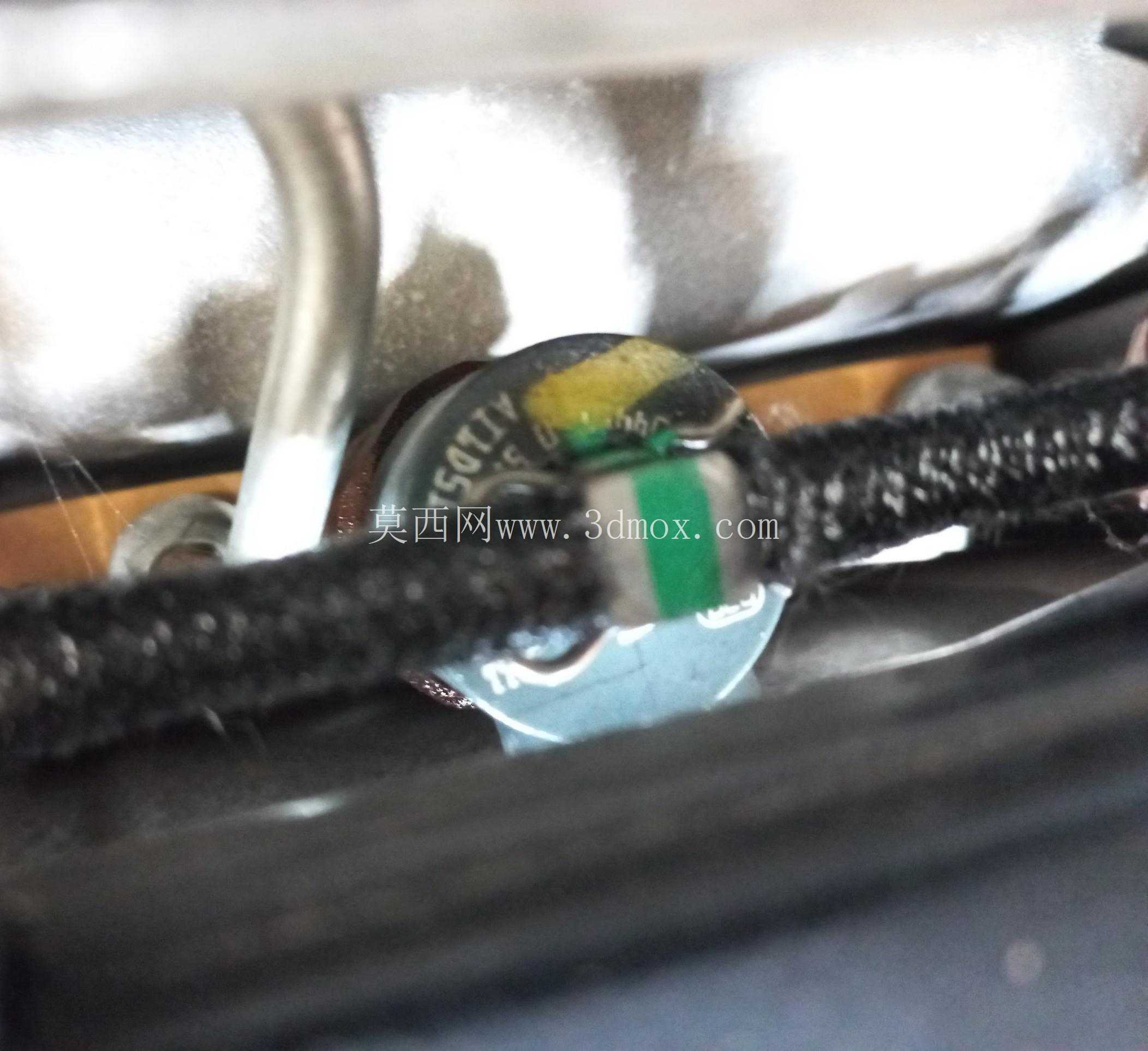

设计过程中，首先围绕共轨回油口的标准安装尺寸确定了对接端的外径、密封槽宽度与槽深，确保配套O形圈装入后有合理的压缩量，压缩比控制在燃油密封常用的15%-25%区间，既保证密封性能，又避免O形圈压缩量过大导致的过早老化失效。宝塔端的尺寸则匹配常用的内径6mm耐油柴油管，竹节的凸起高度、相邻竹节的间距都参考了气动接头的成熟设计参数，保证油管插接后有足够的拉拔力，同时不会割伤油管内壁。接头的整体安装边界做了严格控制，直角结构的总长度、转折处的外轮廓尺寸都参考了原厂接头的安装空间，确保在发动机缸盖附近的狭小安装区域内，不会与周边的喷油器线束、高压油管产生运动干涉，安装后接头的朝向刚好对准回油管的布线方向，减少油管的弯折角度，避免油管弯折造成的回油不畅。

配套的O形圈选用耐柴油的丁腈橡胶材质，截面直径与接头密封槽完全匹配，安装时可直接卡入槽内，不会在对接过程中出现O形圈移位、被剪切的问题。在建模过程中，所有配合面的尺寸公差都参考了燃油系统接头的行业标准，对接端的卡接凸台尺寸做了合理的公差带设置，保证与共轨回油口对接时插拔力度适中，既不会因为过松导致密封失效，也不会因为过紧造成拆装困难。接头表面的标识区域预留了平整面，可用于打刻零件编号、适配机型等信息，方便维保过程中的零件识别与管理。

从实际应用的反馈来看，这类接头在共轨系统的泄漏测试中，最容易出现的问题是密封槽尺寸不合理导致的O形圈密封失效，或是宝塔端尺寸不匹配导致的油管脱落，因此建模时对这两个关键部位的尺寸做了反复校核，密封槽的槽宽、槽深、槽口圆角都严格按照O形圈密封的设计规范设置，宝塔端的每个竹节都做了导向倒角，方便油管插接，同时竹节的边缘做了小圆角处理，避免长期使用后割伤油管造成漏油。接头的流道内径与回油回路的通径保持一致，不会因为接头通径缩小造成回油背压升高，影响共轨系统的正常压力调节，保证测试数据与实际装车状态一致。
