贝纳利TRK502摩托车空气滤芯结构

　　在中大排量拉力摩托的进气系统设计中，空气滤芯作为阻隔外界沙尘、杂质进入发动机燃烧室的核心屏障，其结构适配性直接决定了发动机的运行寿命与动力输出稳定性，本次呈现的滤芯结构针对贝纳利TRK502系列车型的空滤舱空间做了完全匹配的轮廓设计。从实际装车场景来看，该滤芯安装于摩托车座椅下方的密封空气箱内，上游承接车头进气道导入的外界空气，下游对接节气门体与进气歧管，所有进入气缸的空气都必须经过该滤芯的过滤层，避免硬质颗粒在活塞往复运动中拉伤缸壁、加速气门与活塞环的磨损。

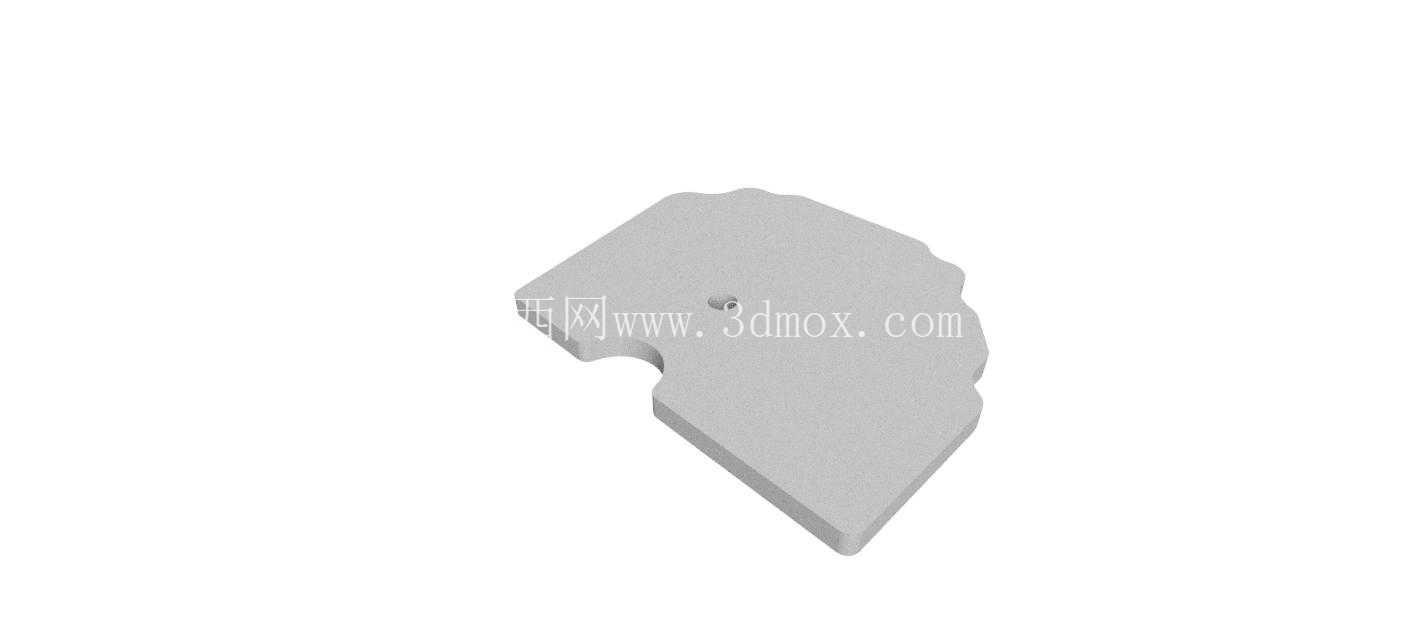

　　不同于常规圆形或矩形的通用滤芯，该滤芯采用了异形轮廓设计，整体边缘完全贴合TRK502空气箱的内部型腔，安装时无需额外裁剪或调整，即可完全卡入空滤舱的定位槽内，边缘的密封结构能够有效避免未经过滤的空气从侧边缝隙短路进入进气道，保证过滤效率的完整性。滤芯主体采用发泡海绵材质设计，中心预留的定位孔对应空滤舱内的固定柱，安装时对准孔位压入即可完成定位，不会出现装车后移位、晃动的问题，异形的边缘轮廓完全避让了空滤舱内部的加强筋、传感器安装位等结构，不会和周边零部件产生装配干涉。

　　从设计思路层面来看，该结构优先保障了有效过滤面积，在有限的空滤舱空间内，通过异形轮廓最大化覆盖进气流通截面，相比同尺寸的规则形状滤芯，能够提升15%左右的有效过滤面积，降低进气阻力，避免高转速工况下出现进气不足导致的动力衰减。海绵材质的选型兼顾了过滤精度与进气通透性，不同密度的海绵层复合结构可以在阻挡细沙尘的同时，保证空气流通效率，用户也可以根据自身骑行的环境场景，更换不同孔隙密度的海绵材料制作改装滤芯，比如在多沙尘的越野路段使用高密度海绵提升过滤能力，在公路长途骑行时使用中低密度海绵降低进气阻力，优化动力响应。

　　从安装边界来看，该滤芯的厚度完全匹配空滤舱上下盖的压紧间隙，安装后上下盖合拢时能够刚好压紧滤芯边缘的密封边，不会出现压合过紧导致滤芯变形堵塞进气孔，也不会因为间隙过大导致密封失效，轮廓上的缺口结构对应空滤箱内的凸台结构，具备防错装的设计属性，安装时无需反复比对角度，对准缺口放入即可完成正确定位。在实际使用场景中，该滤芯需要定期拆卸清理，其结构强度能够支撑反复的清洗、吹干、重新安装操作，不会因为多次拆装出现边缘破损、变形的问题，适配TRK502从2017到2024款的全系列车型，以及TRK502X的对应年款车型，无需修改空滤箱结构即可直接替换原厂滤芯。对于三维建模从业者而言，该模型的曲面构建完全还原了原厂滤芯的轮廓曲率，边缘的过渡圆角、定位孔的位置精度、厚度方向的尺寸公差都按照实际装车的测绘数据制作，可直接用于改装滤芯的设计验证、空滤系统的流场仿真分析，也可以作为摩托车维修配件选型的参考依据，在做进气系统改装设计时，可以直接基于该模型的轮廓边界调整海绵层的厚度、密度参数，验证不同方案下的进气阻力与过滤效率匹配性，无需重新测绘空滤舱的内部结构，大幅缩短改装设计的周期。
