小型数控改造台式车床结构设计

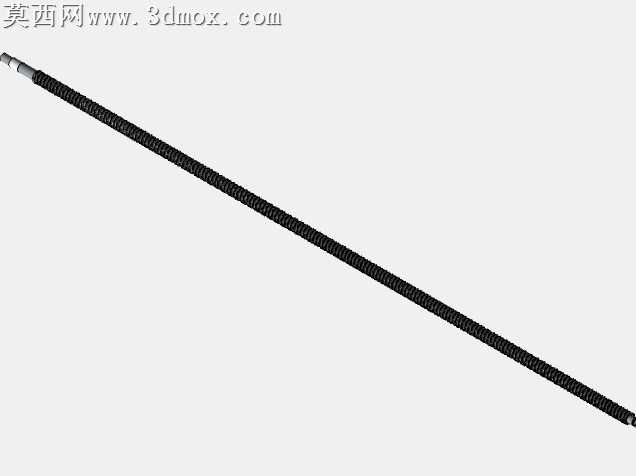

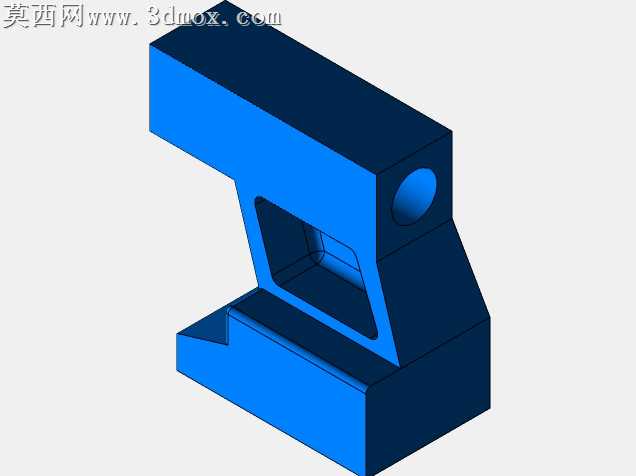

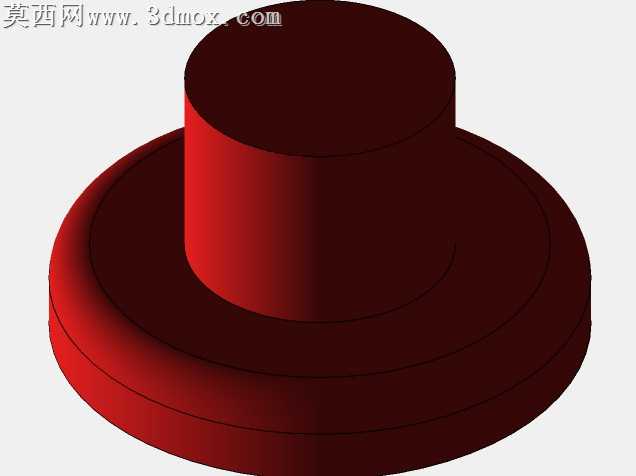

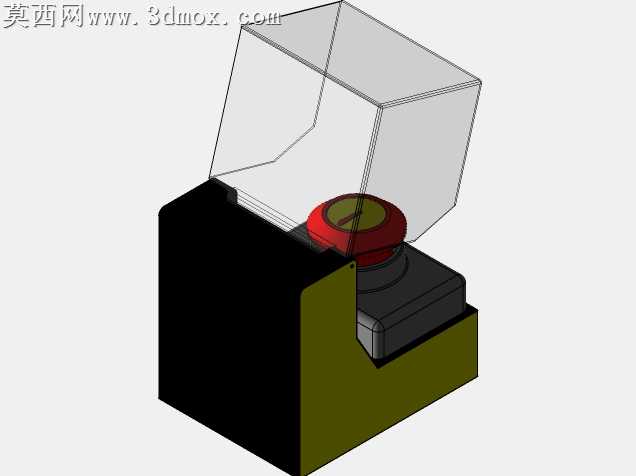

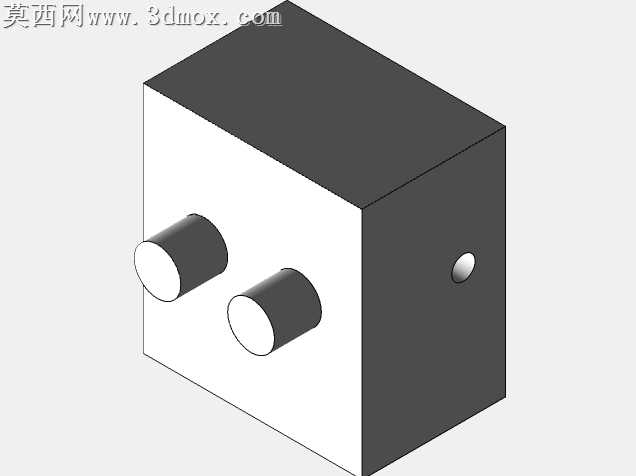

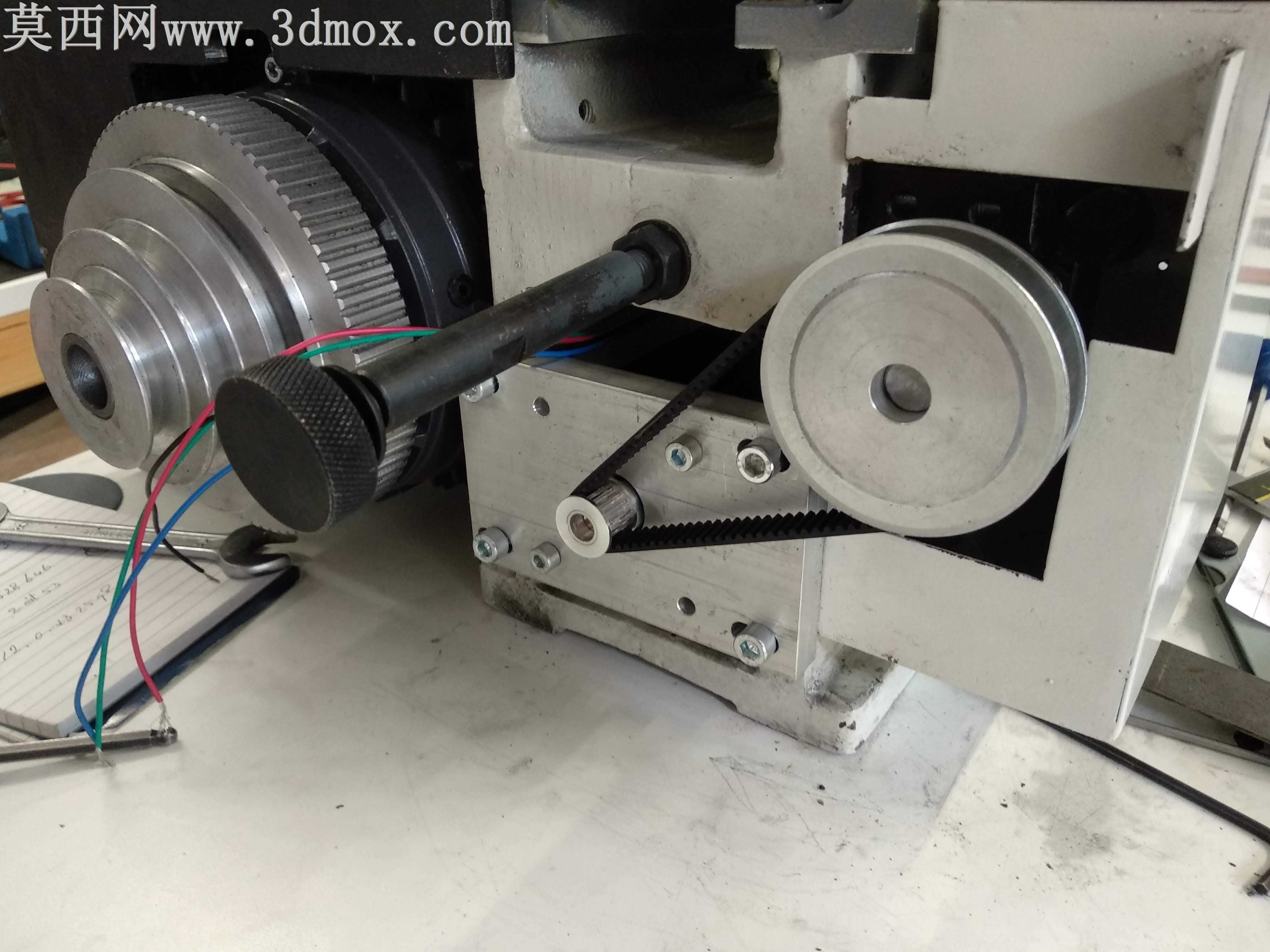

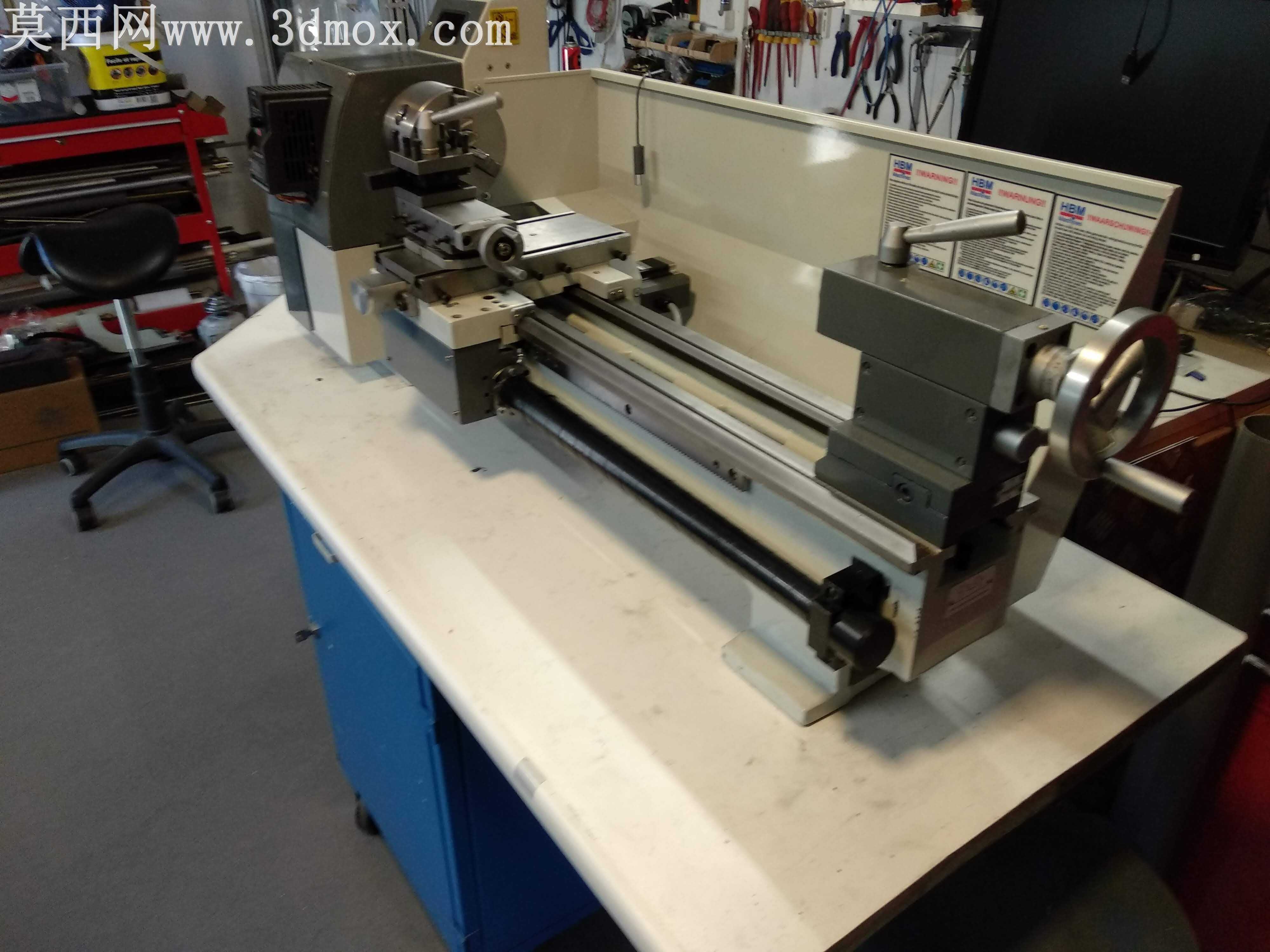

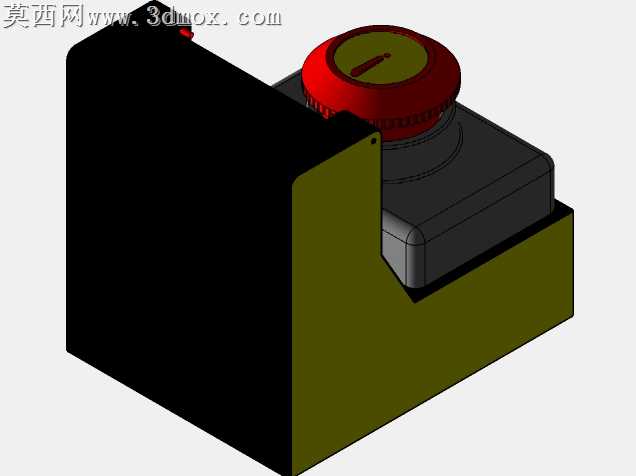

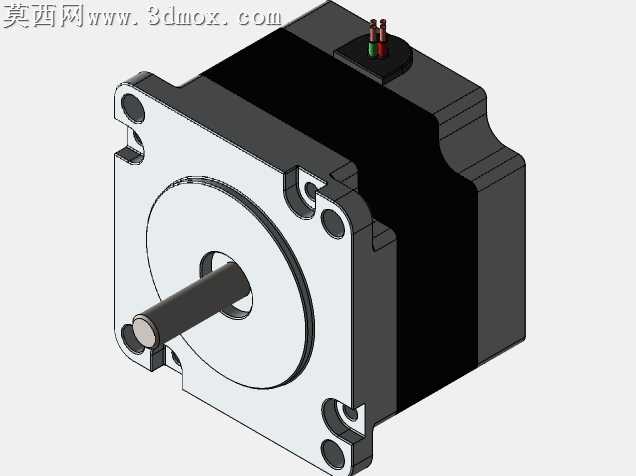

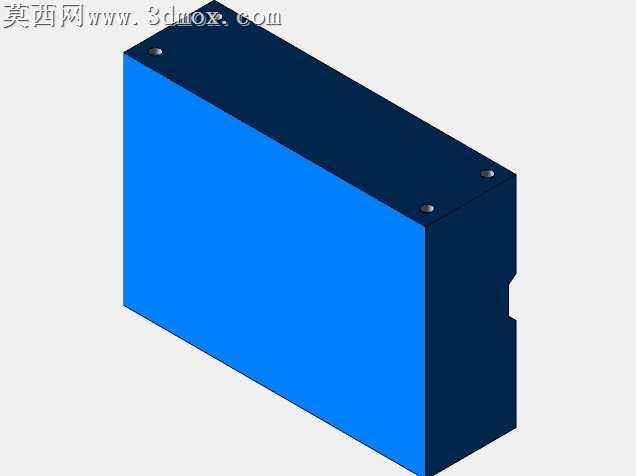

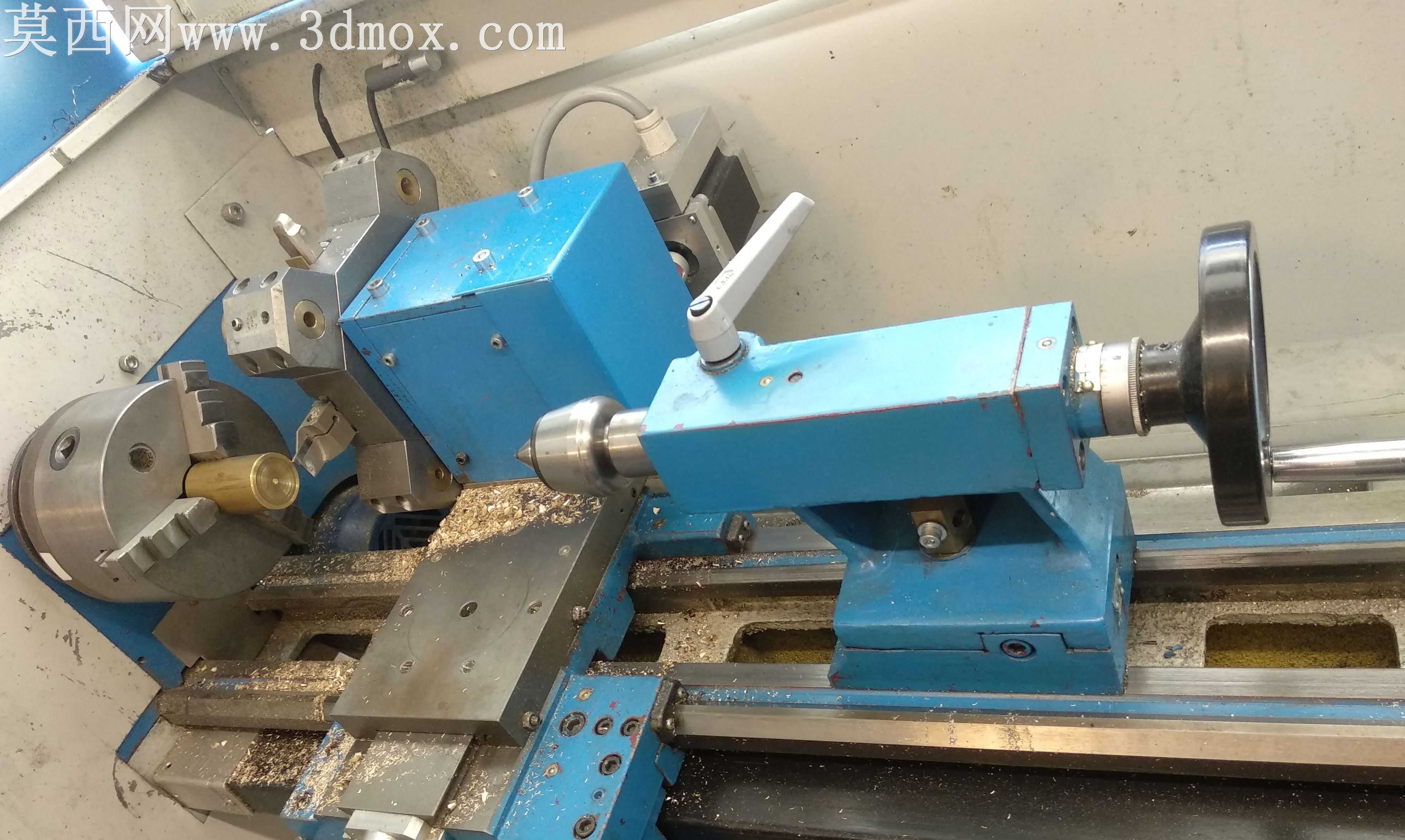

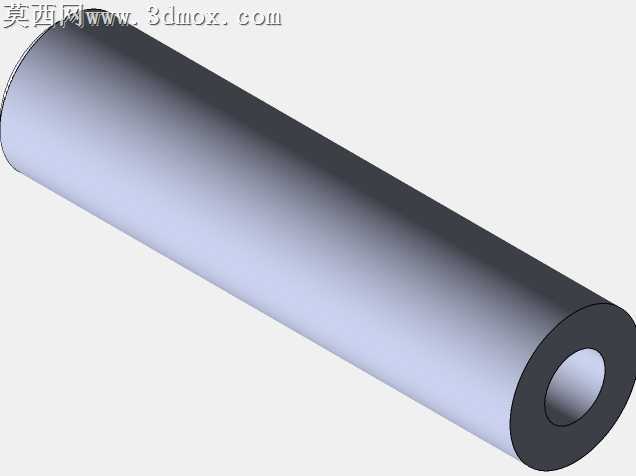

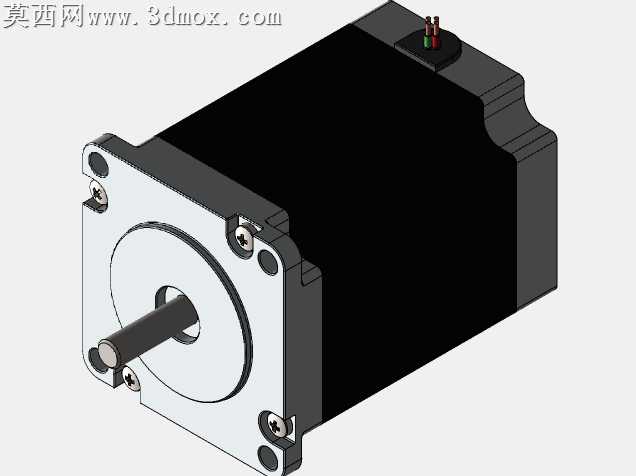

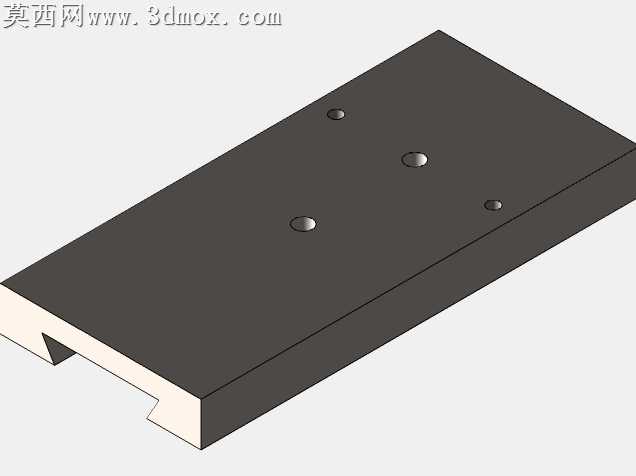

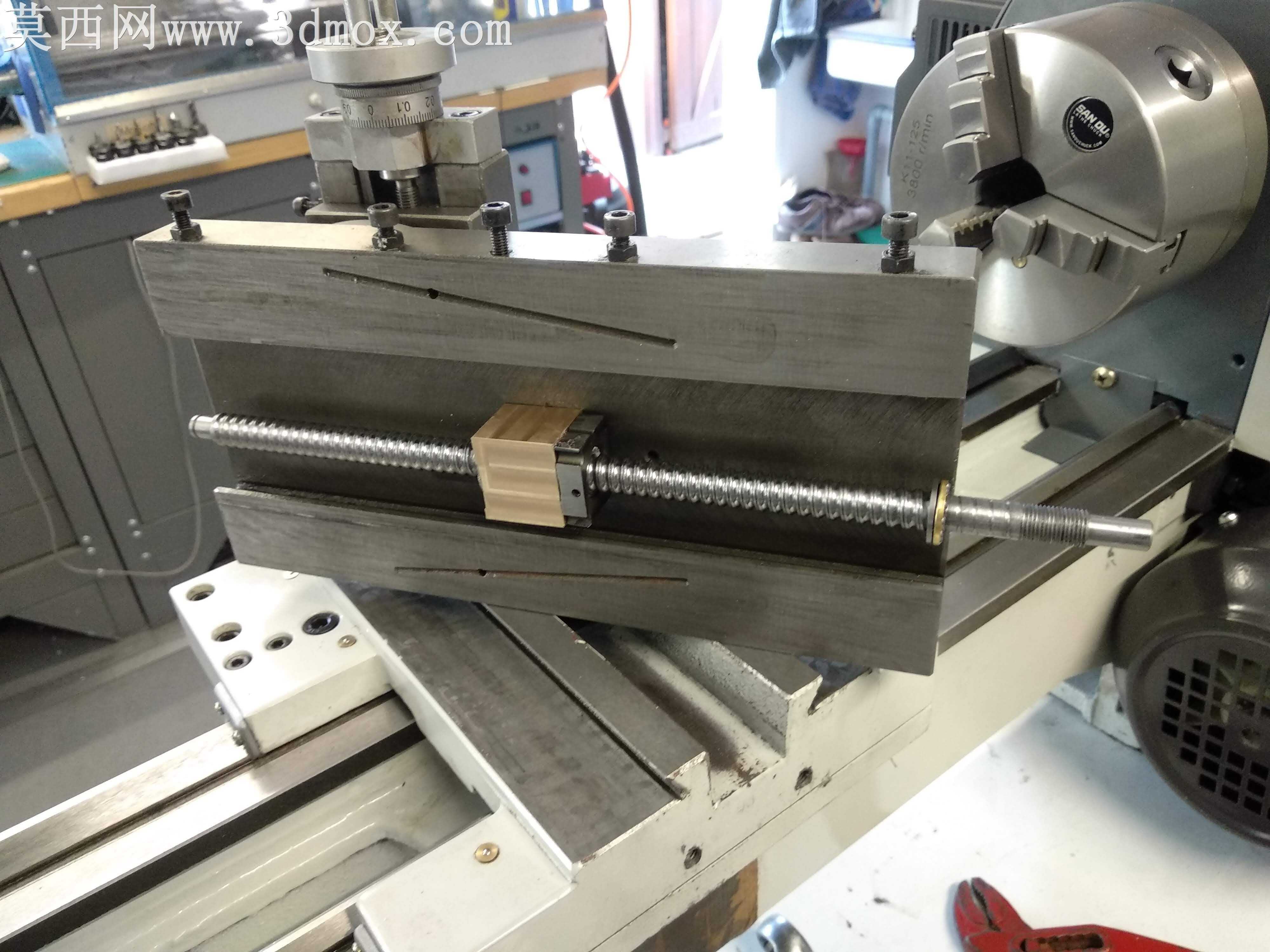

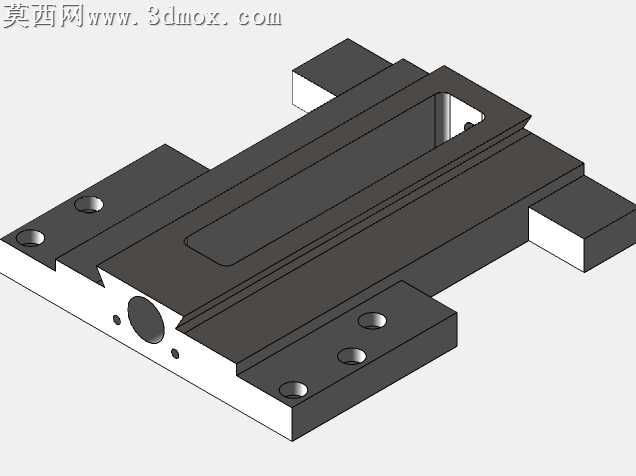

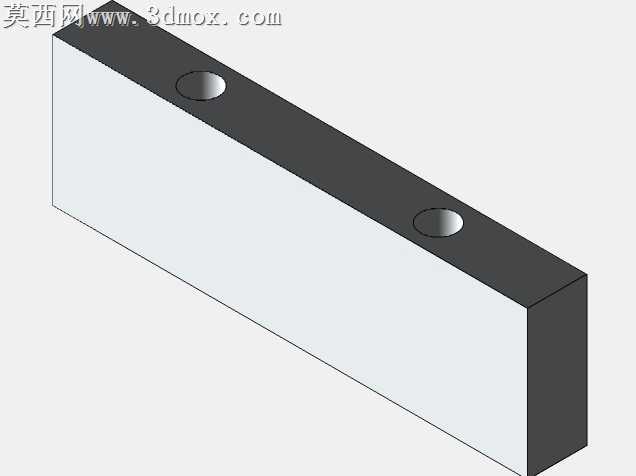

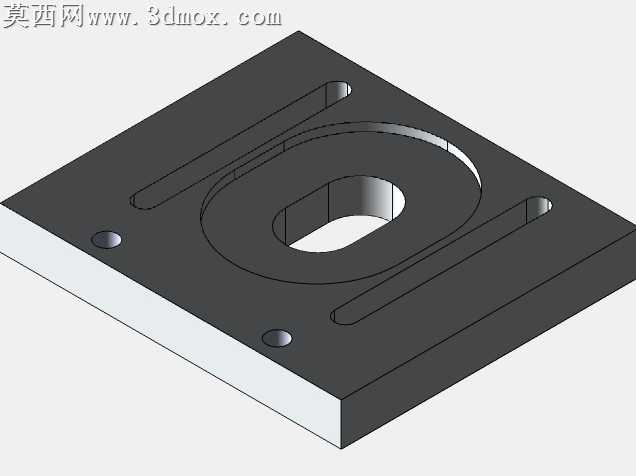

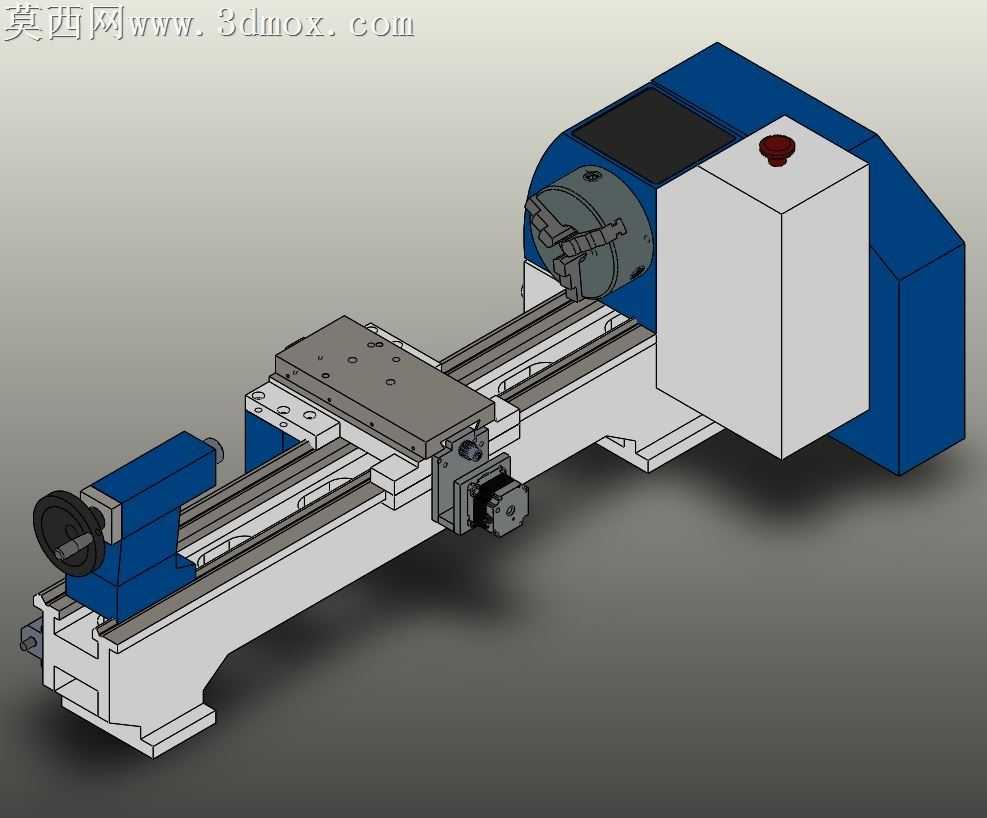

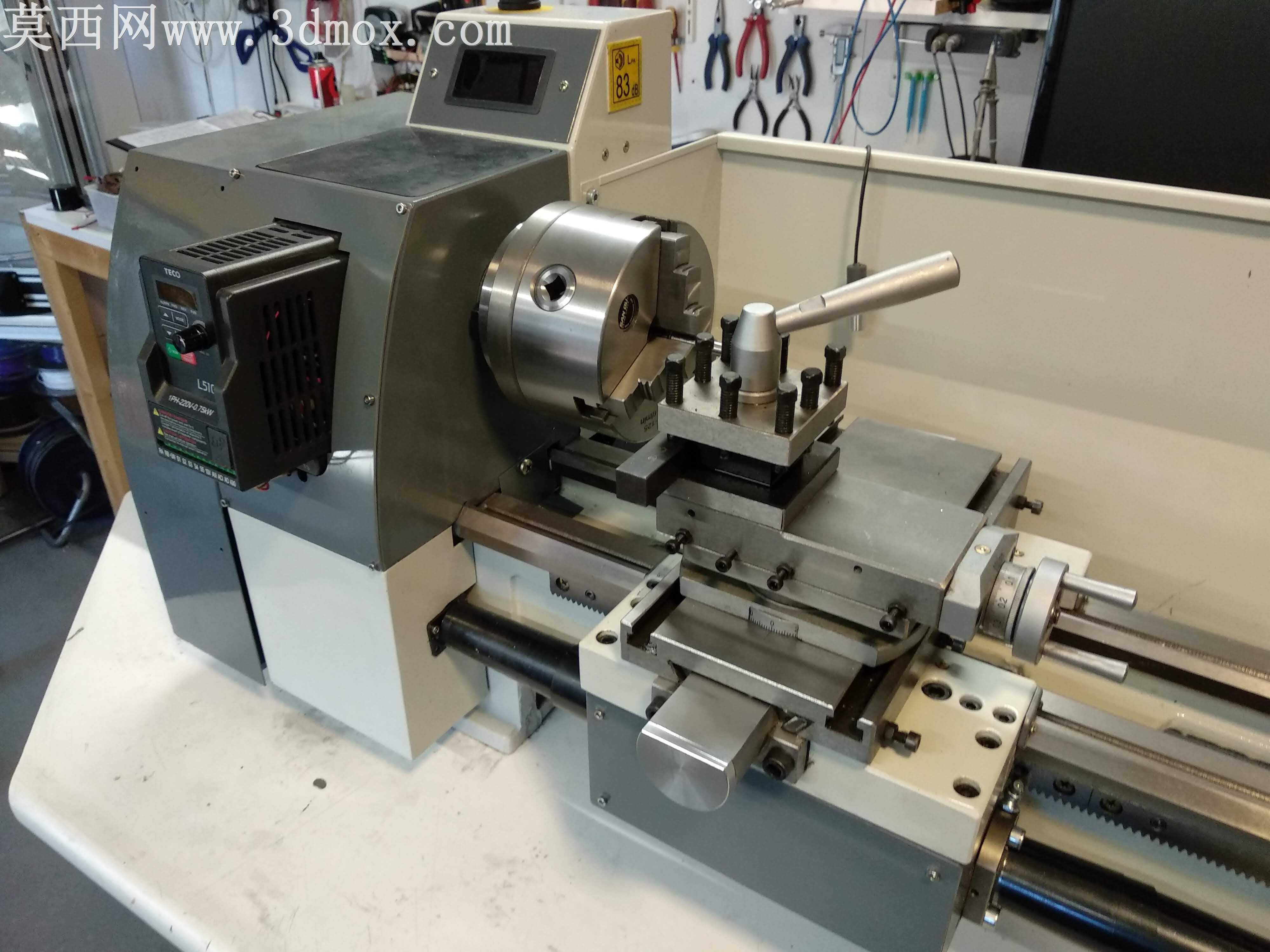

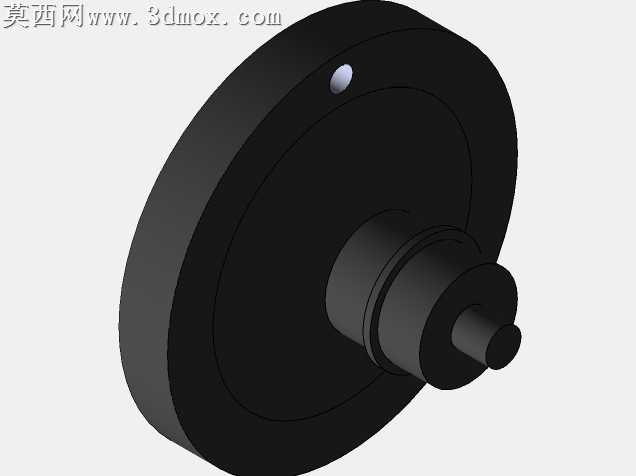

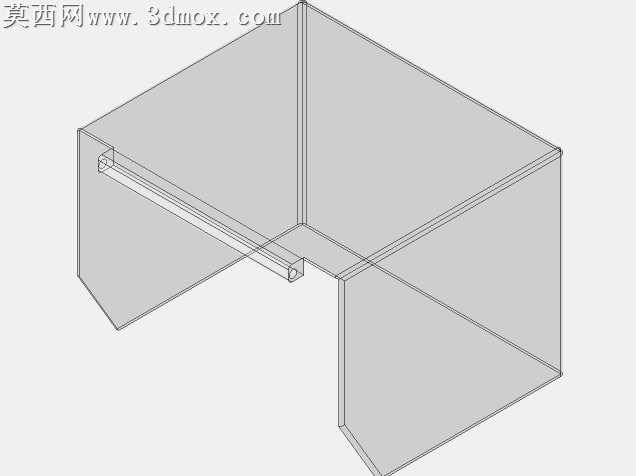

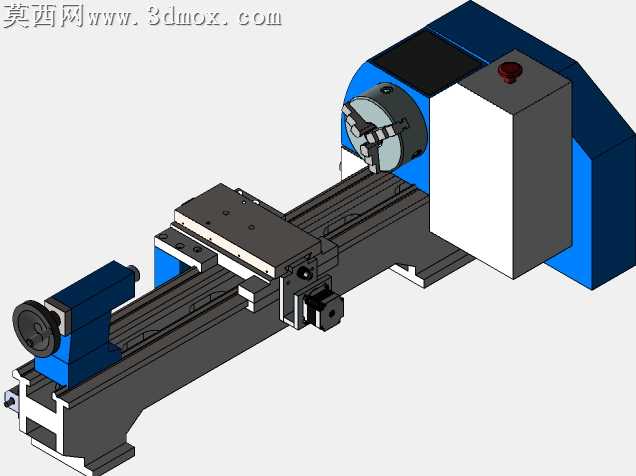

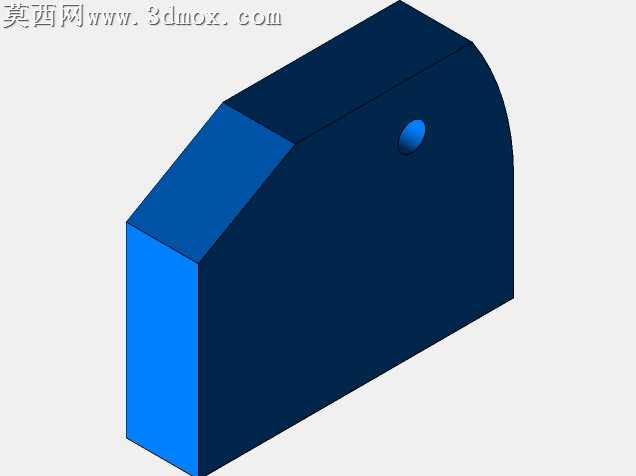

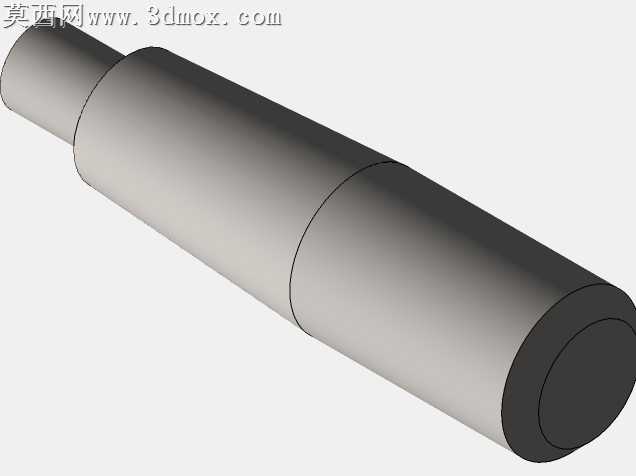

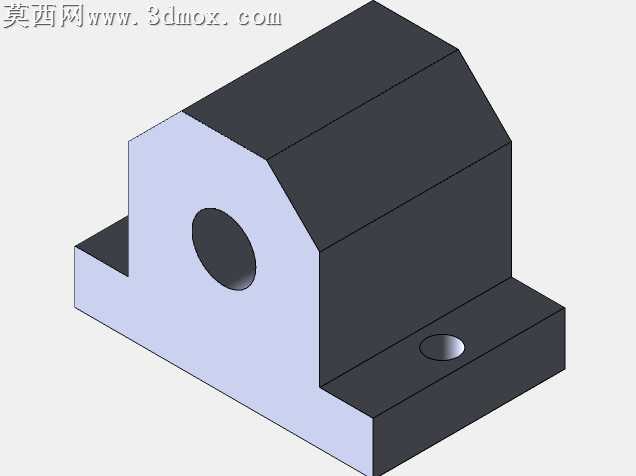

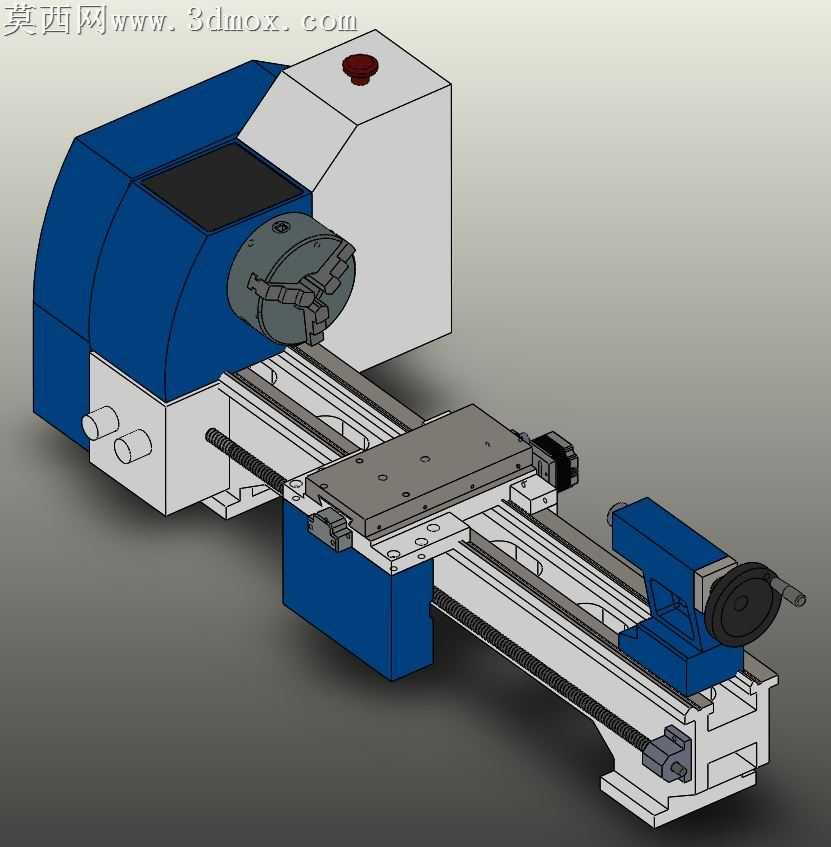

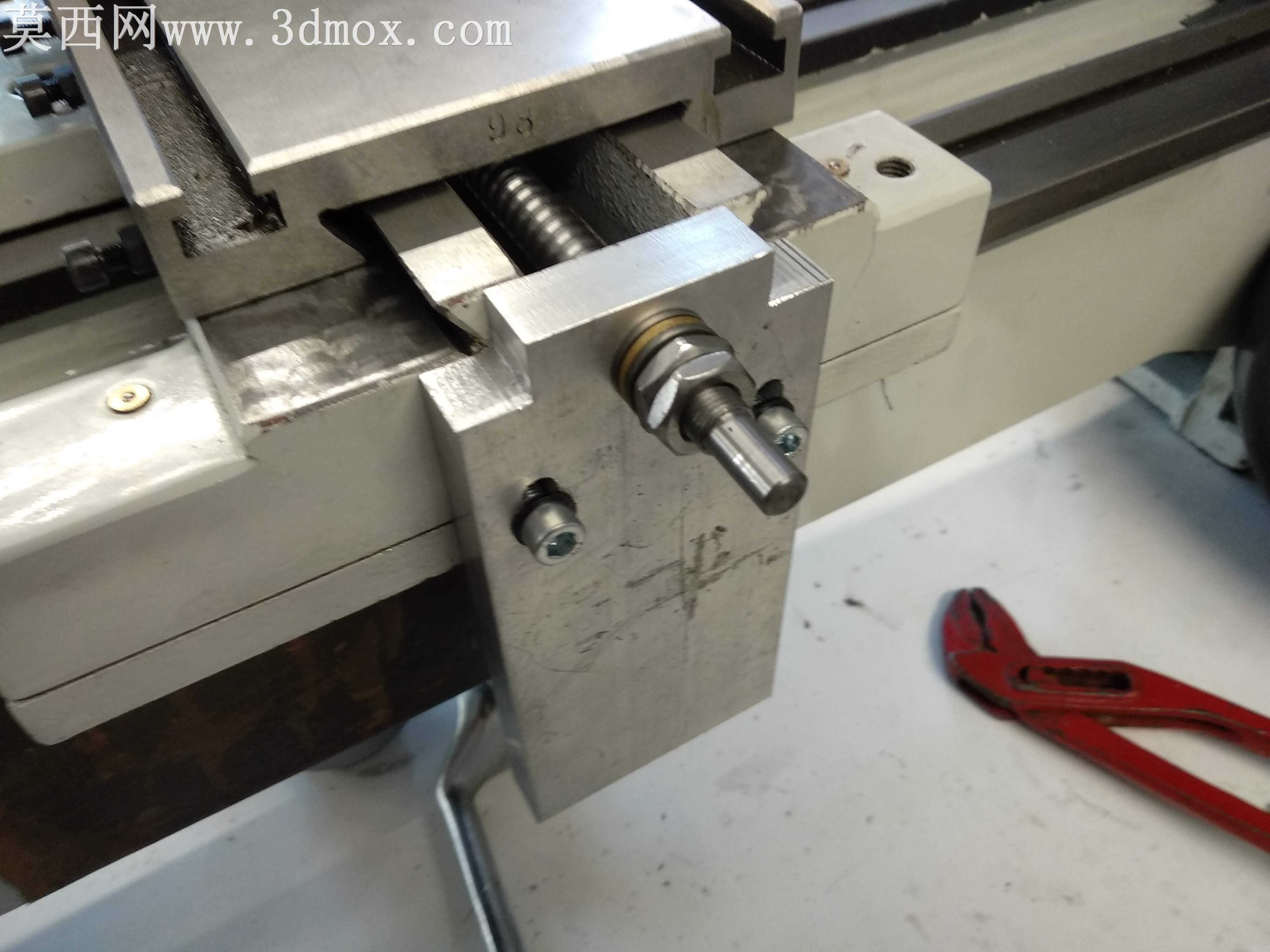

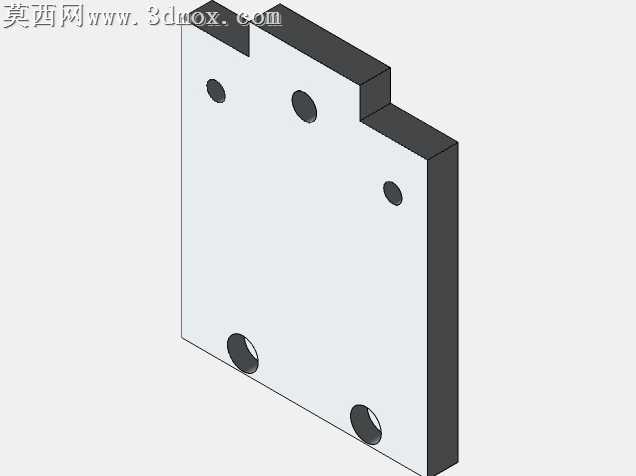

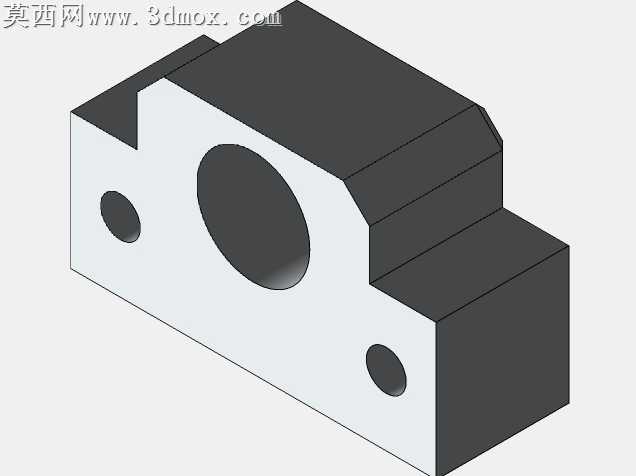

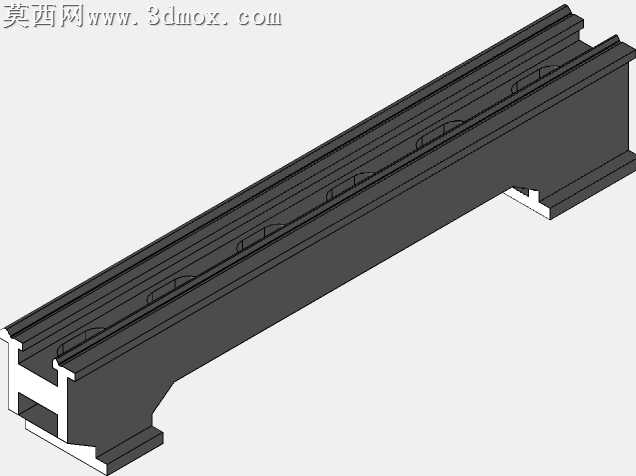

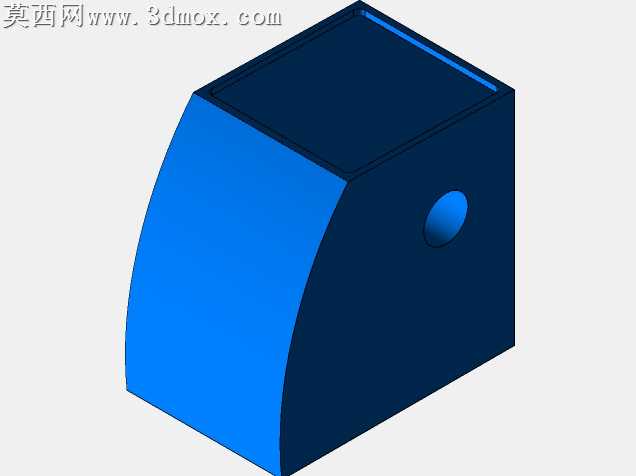

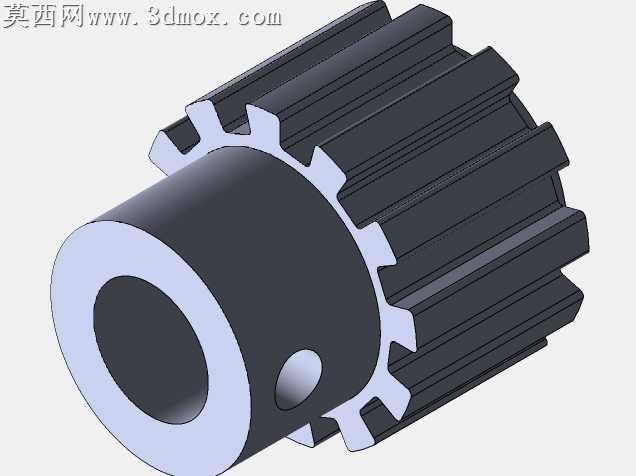

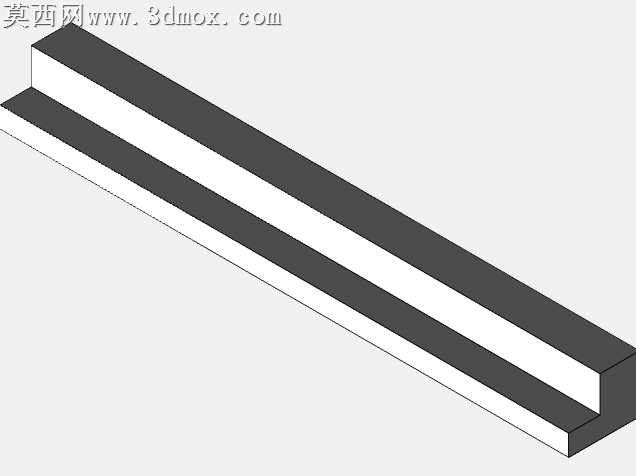

本模型为经数控化改造的小型台式车床三维设计成果，建模阶段严格遵循小型车床的实际装配逻辑，对各功能模块进行了精细化的参数化建模。主轴箱部分还原了三爪卡盘、主轴传动接口、急停操作按钮的布局特征，外壳采用蓝白分色的材质设定，金属加工面赋予哑光磨砂金属材质，操作按钮使用醒目的红色半透明塑胶材质，还原真实设备的视觉识别特征。床身部分完整复刻了平床身导轨结构，对导轨的安装基准面、丝杠传动副的装配位置、进给拖板的滑动配合结构做了精准的尺寸还原，床身铸件赋予铸铁哑光材质，传动丝杠赋予光亮镀铬金属材质，清晰区分不同功能部件的材质属性。进给拖板部分完成了十字滑台的分层结构建模，还原了滑台的调节锁紧机构、进给驱动组件的安装位，拖板工作台面做了T型槽结构还原，匹配实际工装装夹的功能需求。尾座部分完整建模了尾座套筒、手轮进给机构、尾座锁紧装置，尾座可沿床身导轨滑动的装配关系在模型中做了运动逻辑预留，符合车床尾座的实际工作状态。设计过程中针对原车床的数控改造需求，增设了转塔式刀架的安装结构，将四工位刀架平稳布置在支撑床鞍上，匹配数控加工的自动换刀需求，整体结构布局紧凑，在保留小型台式车床占地空间小、操作灵活优势的基础上，通过结构优化拓展了数控自动加工能力，各部件的装配间隙、连接结构均符合机械设计的通用规范，可作为小型数控车床改造、台式机床结构教学的三维参考模型，渲染阶段采用柔和的工业展示光照，清晰呈现各部件的结构层次与装配关系，无多余的装饰性元素，重点突出设备的机械结构特征与改造设计亮点。
