立式框架结构自动压接设备三维设计

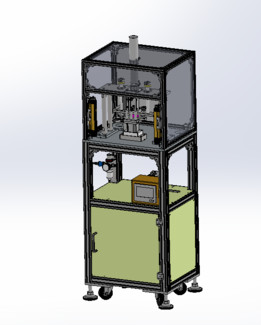

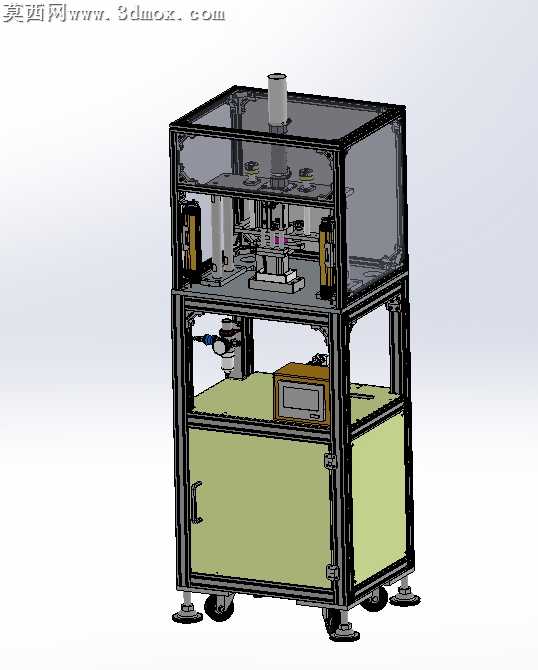

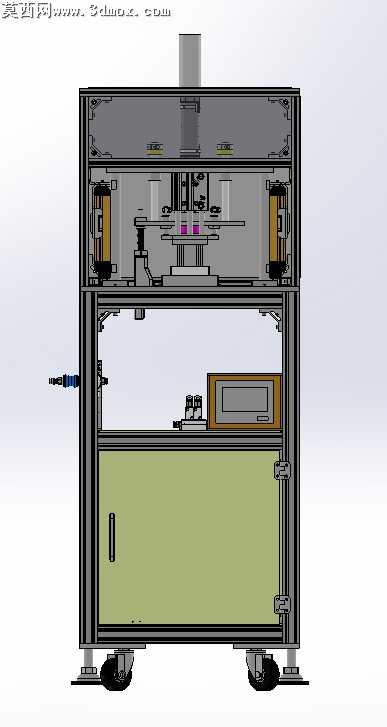

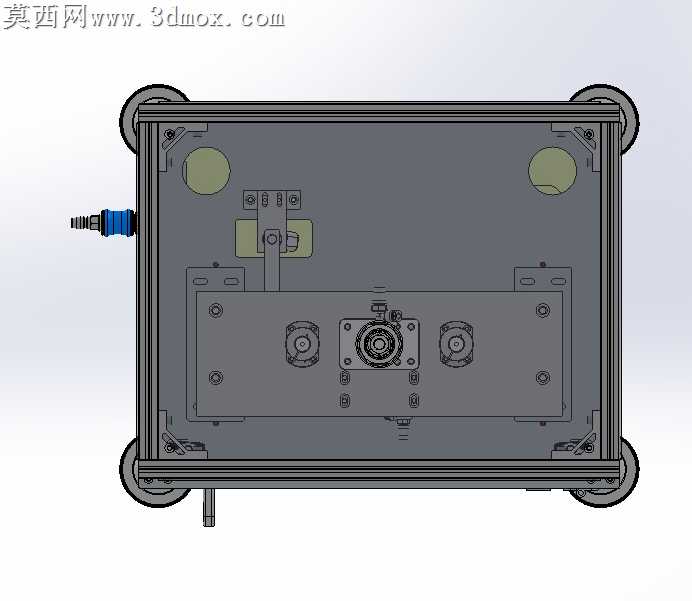

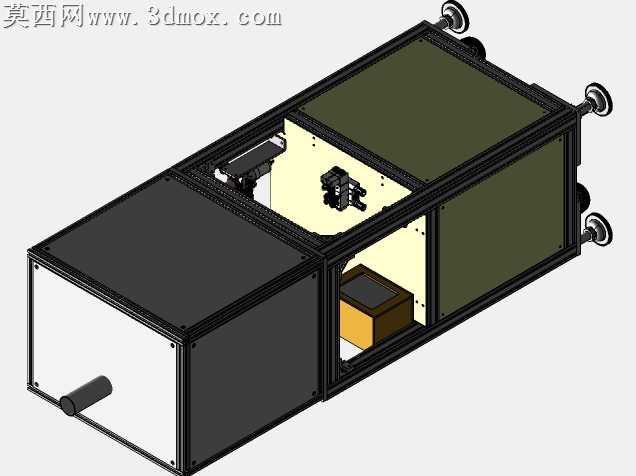

本模型为立式框架结构的自动压接设备，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械设计装配规范，对各功能模块进行分层级装配约束，确保各运动部件无干涉、装配关系符合实际生产设备的逻辑。设备整体采用铝型材搭建双层框架主体，上层为压接作业核心腔体，外围设置透明防护围挡，既可以清晰观察内部压接作业状态，又能起到安全防护作用，避免压接过程中工件飞溅造成安全隐患；上层腔体内部集成压接执行机构、工件定位工装、对位检测组件，顶部设置压接动力输出端，配套导向柱保证压接动作的同轴度与下压精度，可精准完成工件的压接装配工序。下层框架分为电气控制区与储物检修区，正面设置带锁封闭柜门，柜体表面做哑光喷塑材质处理，模拟真实设备的钣金外观质感，框架底部配置可调脚杯与万向脚轮组合，既可以通过脚杯调平保证设备放置稳定性，也可通过脚轮实现设备的灵活转场移动。建模过程中对各零部件的材质进行了区分设置：铝型材框架赋予银灰色金属磨砂材质，透明防护板赋予高透亚克力材质，钣金柜门赋予淡橄榄绿哑光喷塑材质，动力组件、导向部件赋予金属镀铬材质，电气控制盒赋予深灰塑料与金属面板组合材质，走线、操作按钮等细节部件也对应赋予匹配的材质属性，渲染后可清晰区分不同功能部件，直观呈现设备的真实外观效果。设计过程中充分考虑设备的实用性与维护便捷性，各功能模块采用模块化设计思路，压接头、定位工装均可根据待压接工件的规格进行快速更换，电气组件集中布置在下层腔体，便于后期接线调试与故障检修，设备侧面预留操作按钮与状态指示灯安装位，符合工业设备的人机交互设计逻辑，整体结构紧凑、功能分区明确，可直接用于自动压接工序的方案展示、结构参考以及虚拟调试使用。
